拆解報告：ifory安福瑞35W雙USB-C口氮化鎵充電器

前言

充(chong)(chong)電頭網拿到了ifory安福瑞推出的一款(kuan)35W氮化(hua)鎵充(chong)(chong)電器，這款(kuan)充(chong)(chong)電器采用(yong)雙(shuang)USB-C口設計(ji)，并配有折疊插腳，外殼圓潤光滑，便于攜帶收納。充(chong)(chong)電器具備35W輸(shu)出功率，單口輸(shu)出可滿足蘋果筆記(ji)本電腦充(chong)(chong)電使用(yong)。

雙口輸出(chu)時支持(chi)功率自動分(fen)(fen)配(pei)，功率分(fen)(fen)配(pei)為(wei)18+18W，均支持(chi)快充輸出(chu)，可(ke)以滿足兩臺(tai)蘋果手機(ji)同(tong)時快充。并且(qie)還支持(chi)PPS快充，對(dui)安卓手機(ji)的(de)快充兼容性也不錯。下面就(jiu)對(dui)這款充電(dian)器進行拆解，看看內部做(zuo)工(gong)如何。

安福瑞35W氮化鎵充電器開箱

充電器包裝盒正面采用ifory品牌結(jie)合幾何(he)圖形元素進行設(she)計，非(fei)常有特點。

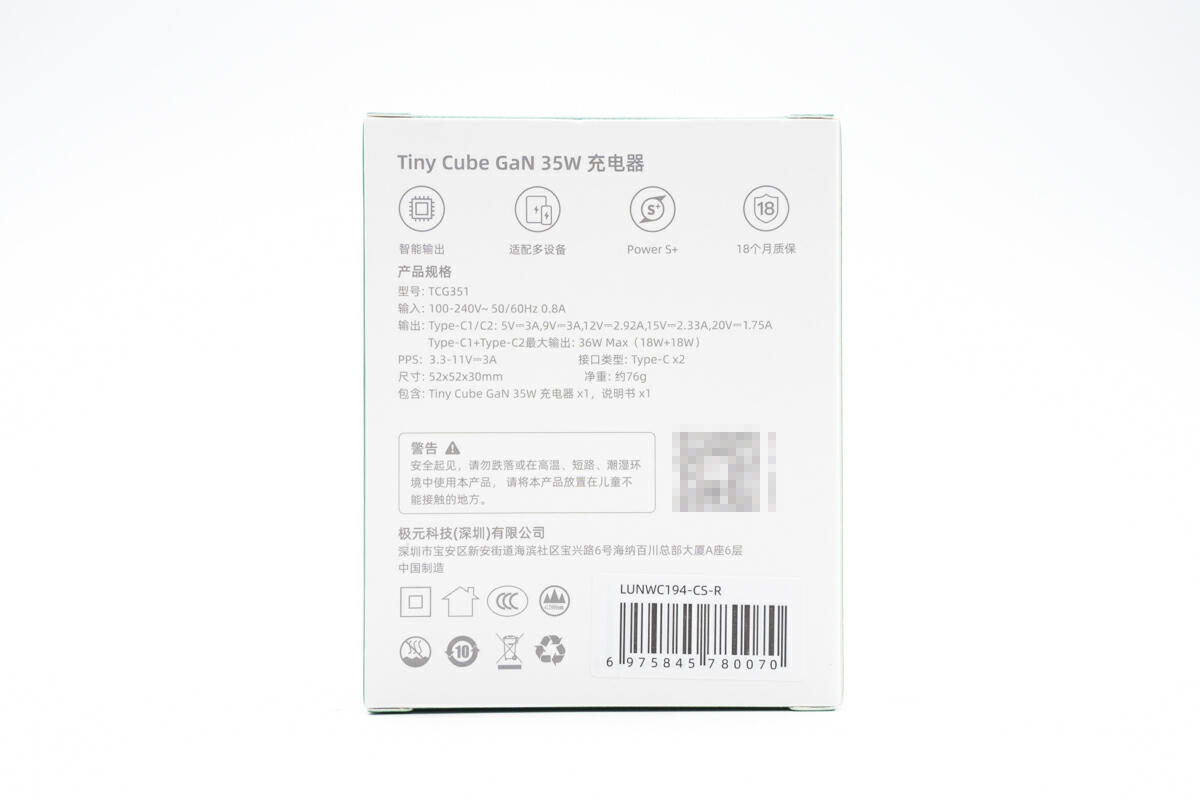

背面(mian)印(yin)有充電器詳細(xi)規格(ge)參數。

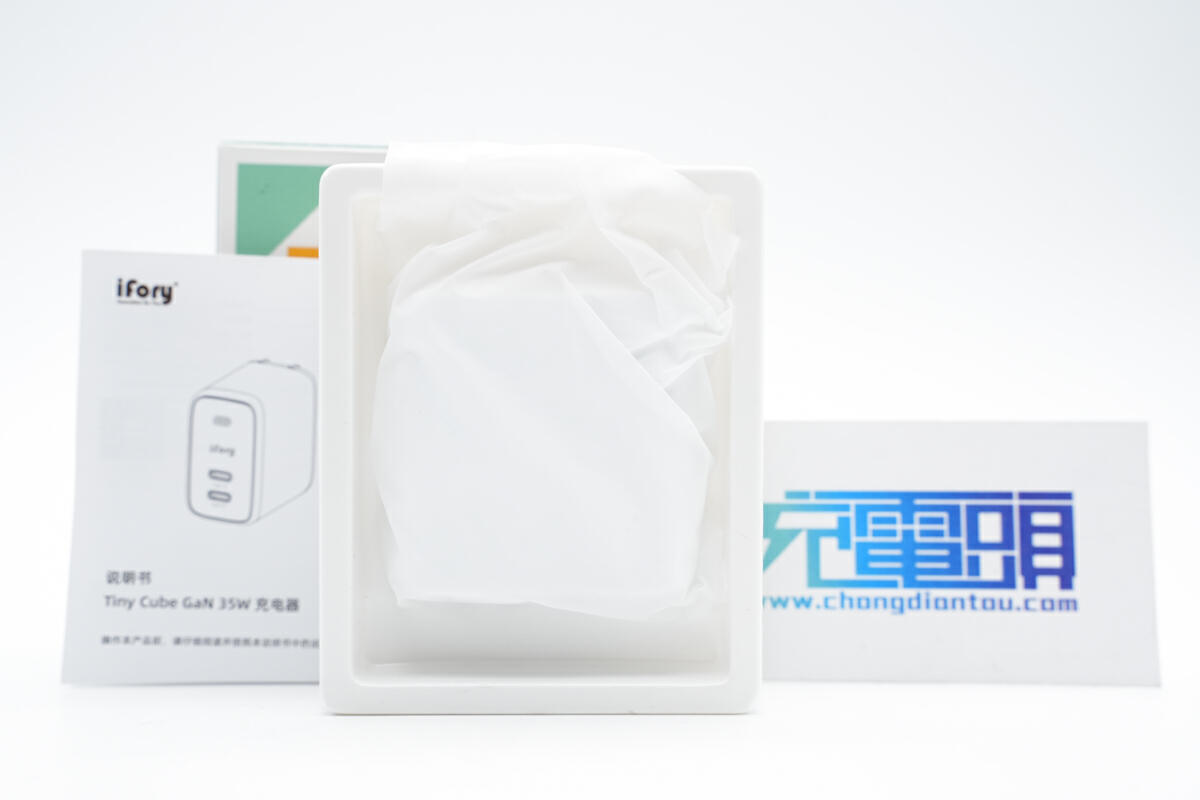

包裝內含充電(dian)器和使用(yong)說明書。

充電器為方塊造型，采(cai)用白(bai)色塑(su)料外殼，表(biao)面磨(mo)砂抗指紋，通體白(bai)色使得整體看上去(qu)顯(xian)得十分簡約。

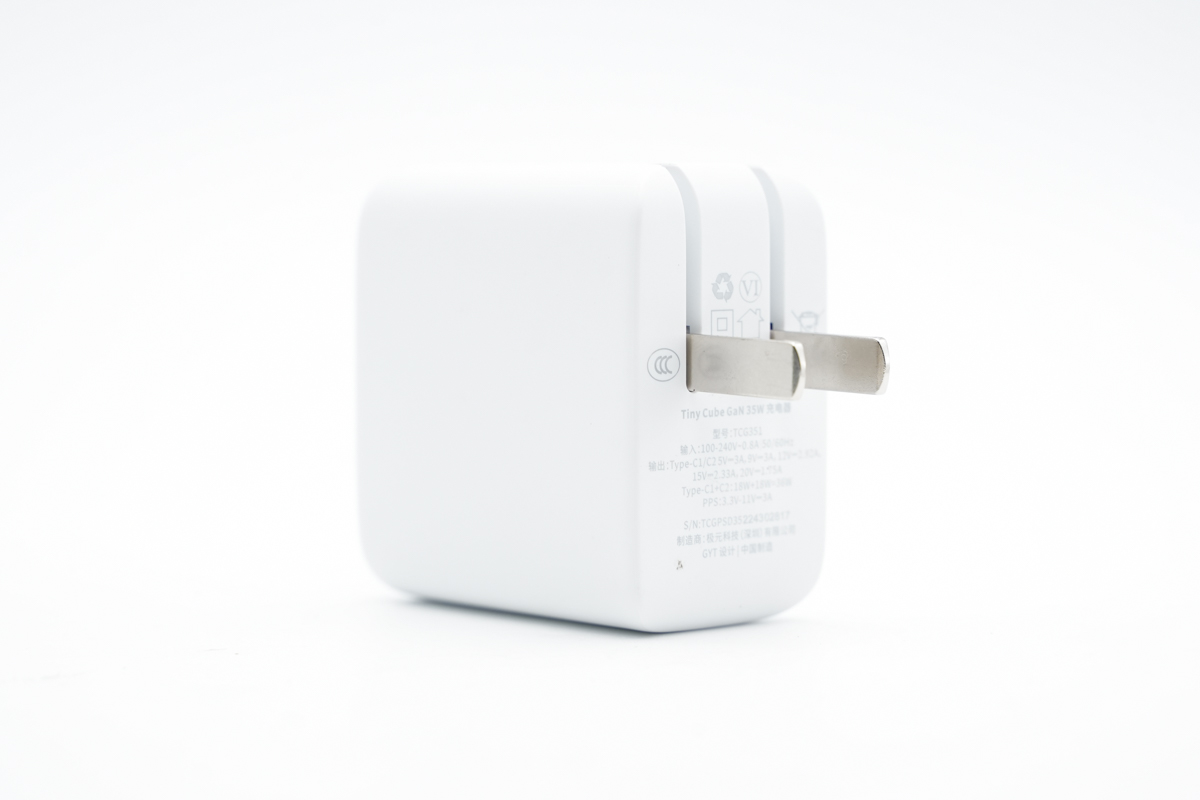

充電器配備可折疊國標插腳，方便攜帶。

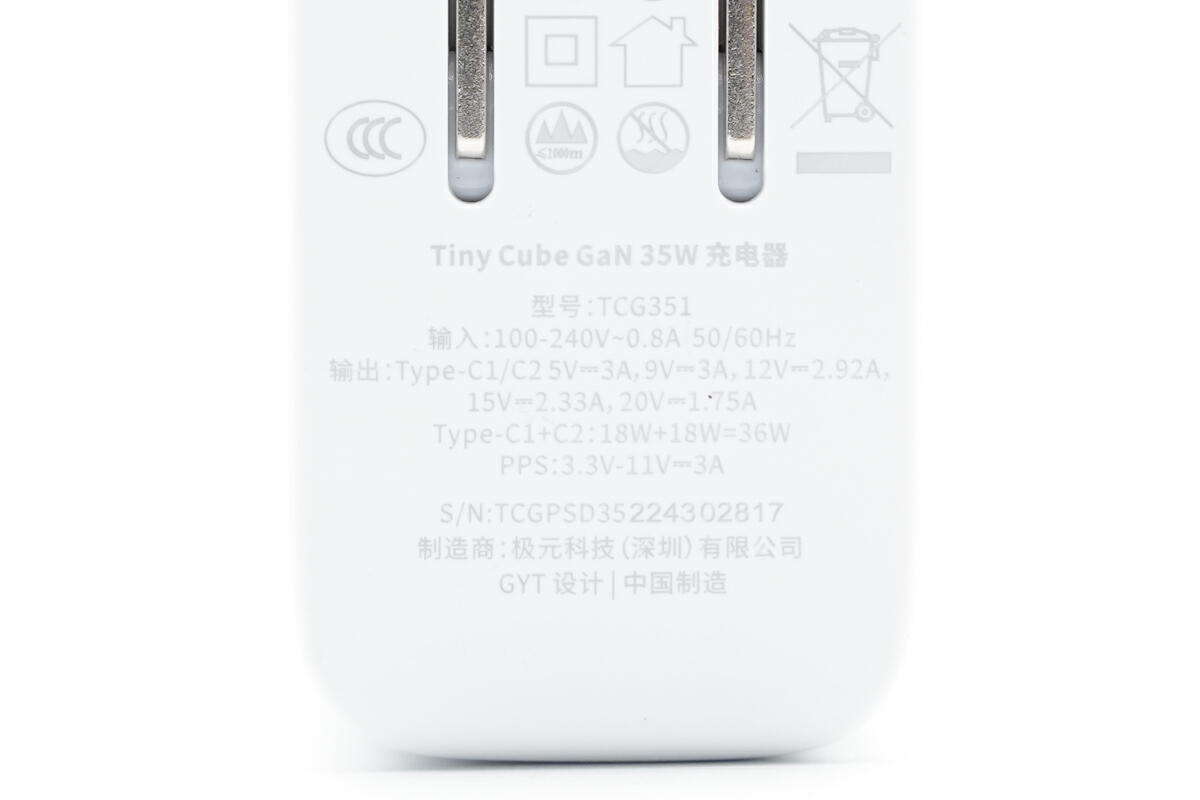

輸入端外殼印有充電器(qi)參數

型號：TCG351

輸入(ru)：100-240V~ 50/60Hz 0.8A

Type-C1/C2輸出：5V3A，9V3A，12V2.92A，15V2.33A，20V1.75A

Type-C1+C2：18W+18W

PPS：3.3-11V3A

制造商(shang)：極元(yuan)科技（深(shen)圳）有限(xian)公司

充電器通過(guo)了CCC認證。

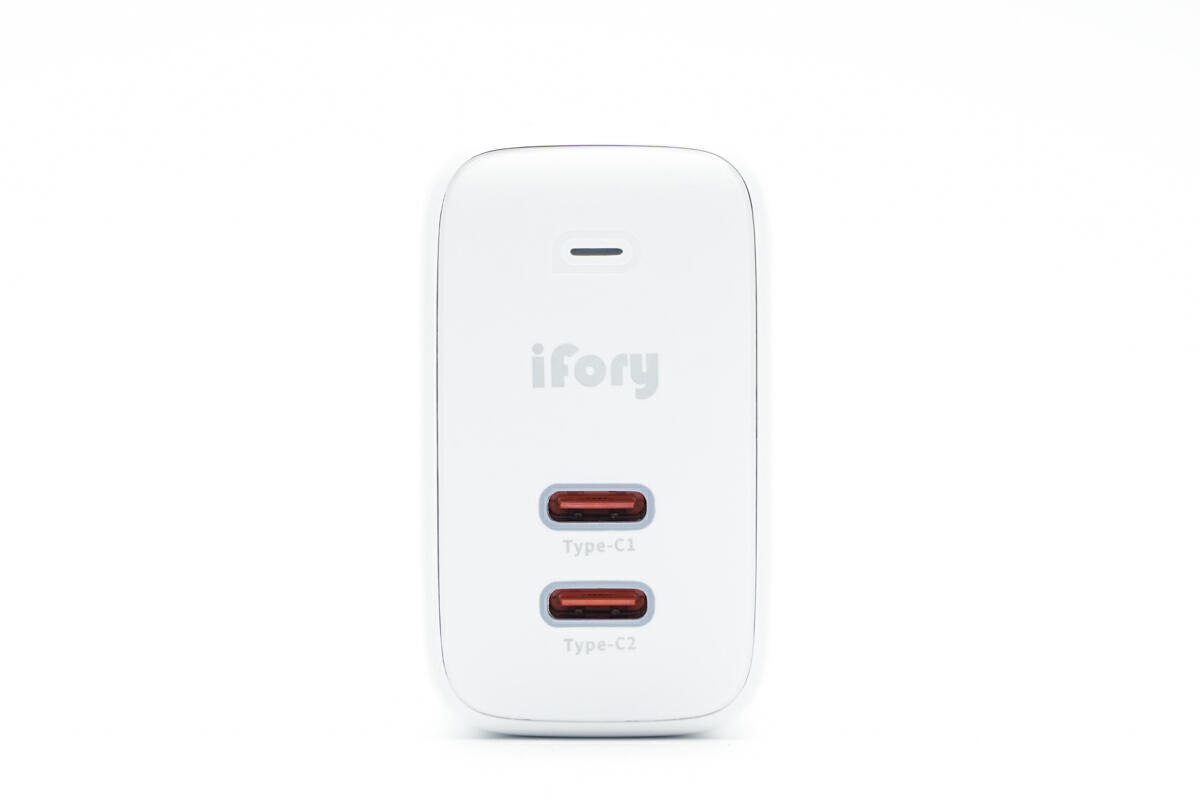

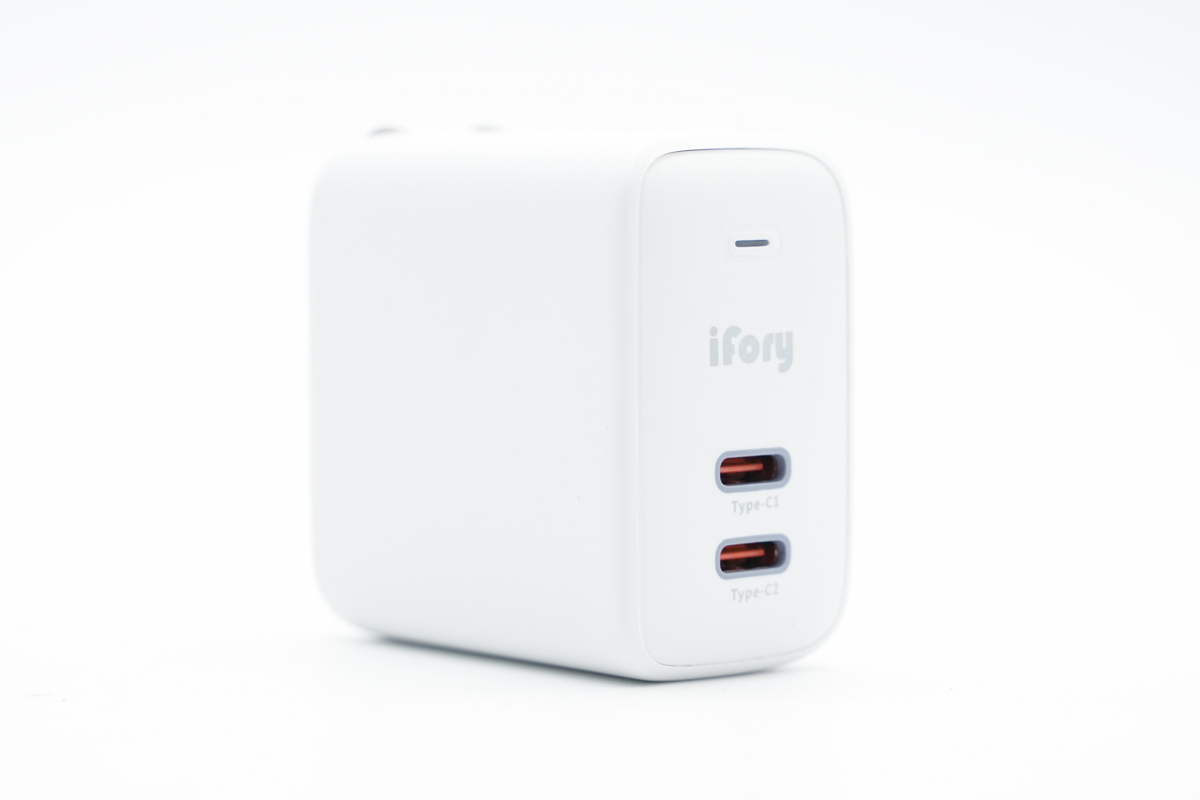

輸出端(duan)外殼印有ifory品牌(pai)，配(pei)備(bei)指示燈(deng)以及雙(shuang)USB-C接口。

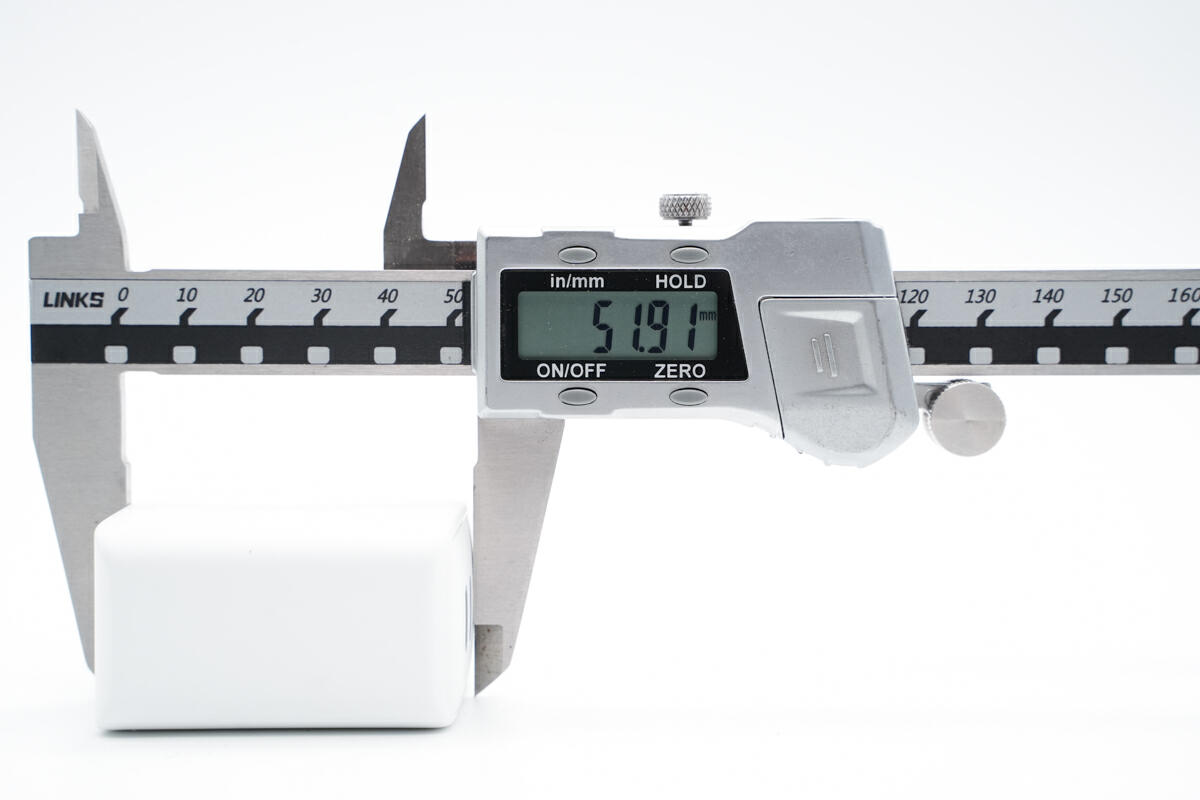

測(ce)得充電器機身高度為51.91mm。

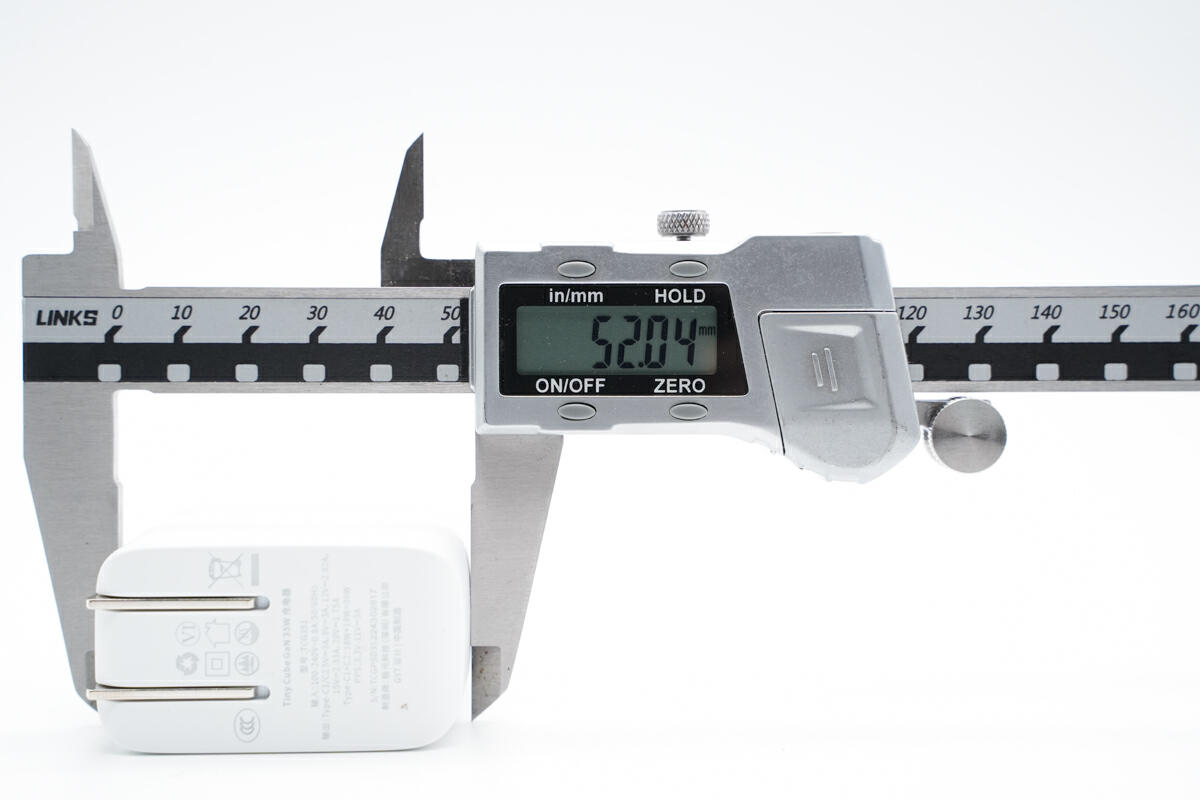

寬度為52.04mm。

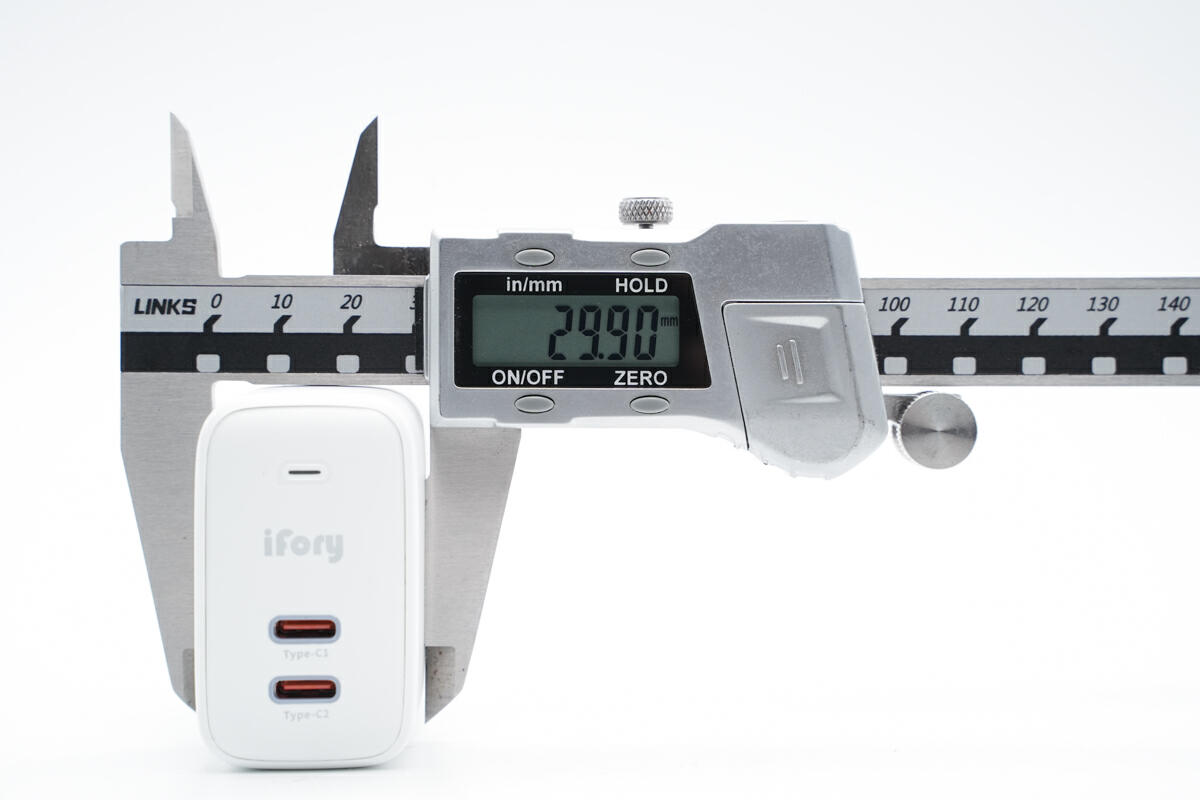

厚度為(wei)29.9mm。

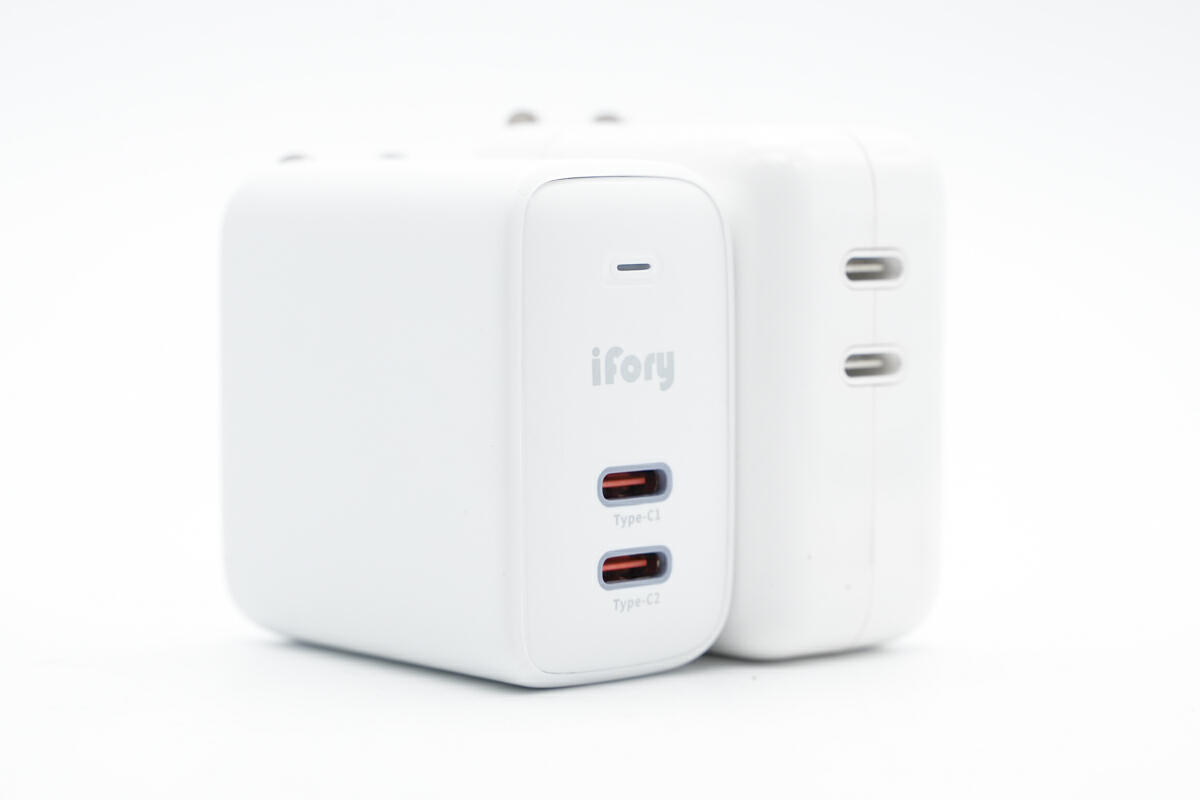

和(he)蘋果35W充電器(qi)對(dui)比(bi)，體積稍小一(yi)點(dian)。

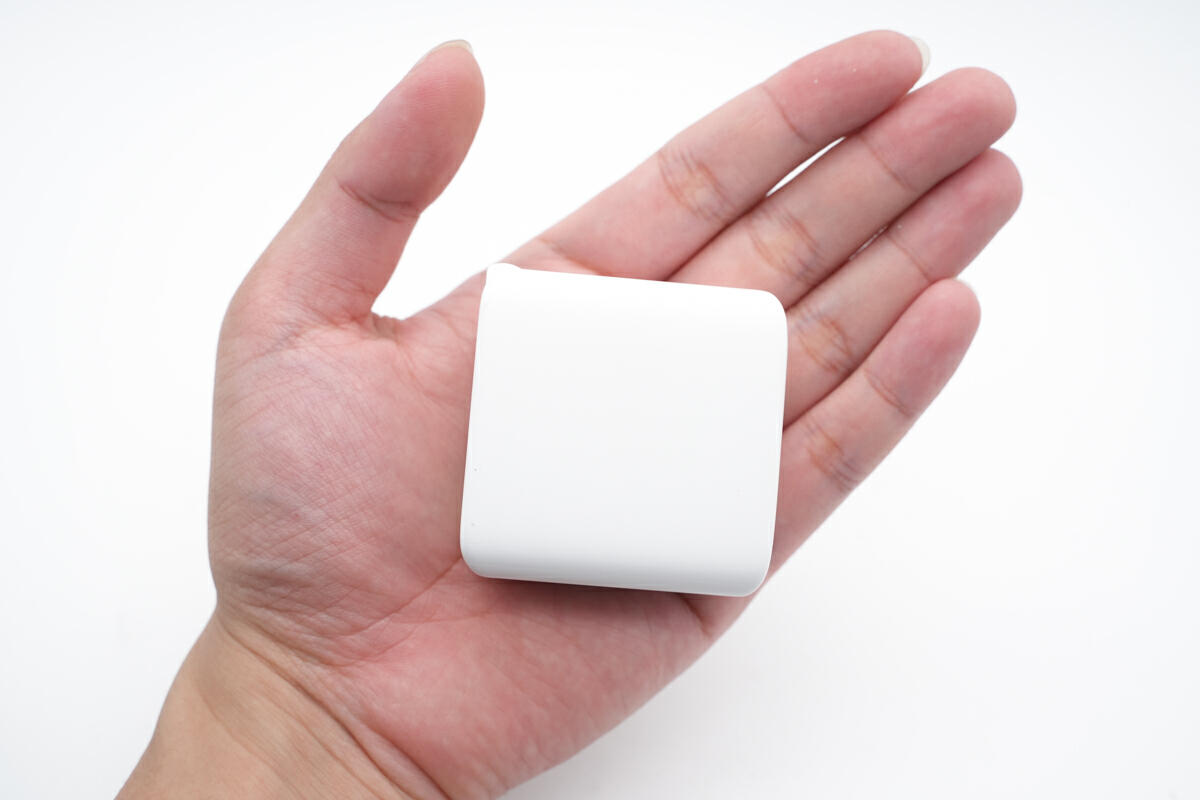

拿在手上的(de)大小直觀(guan)感受。

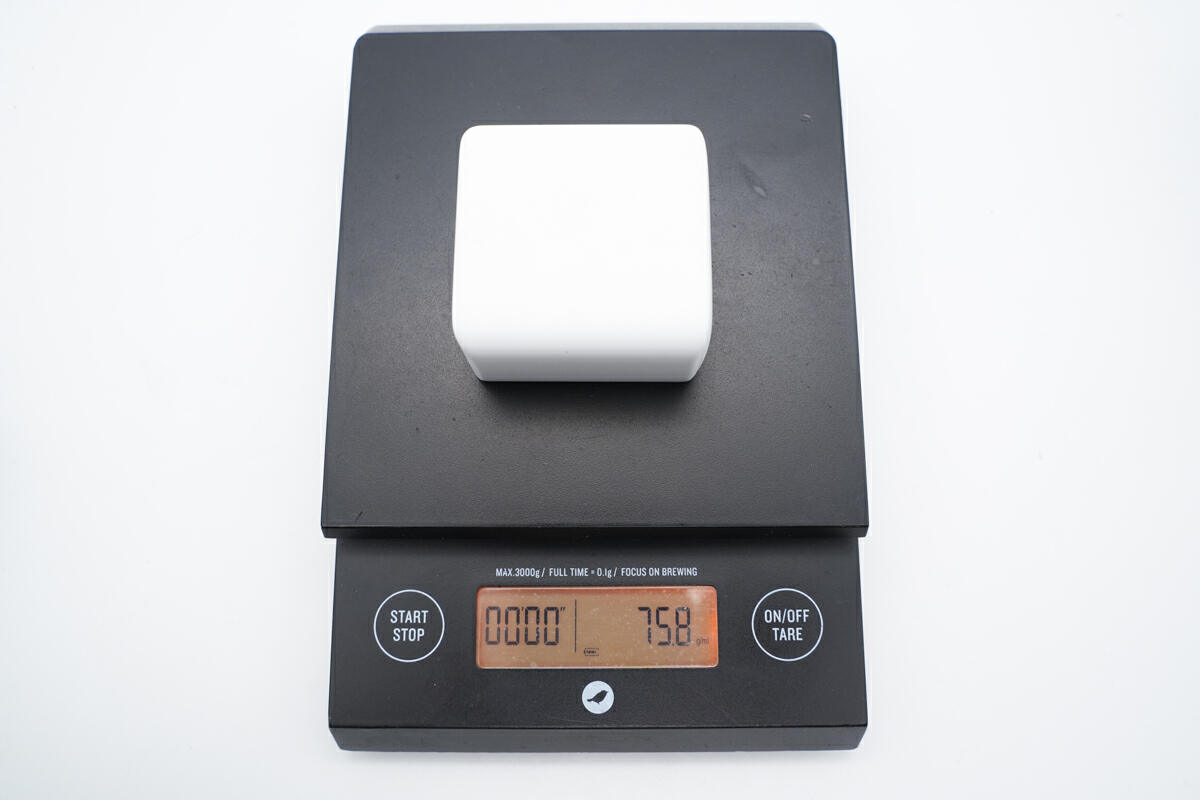

另外測得充電器凈(jing)重(zhong)約為76g。

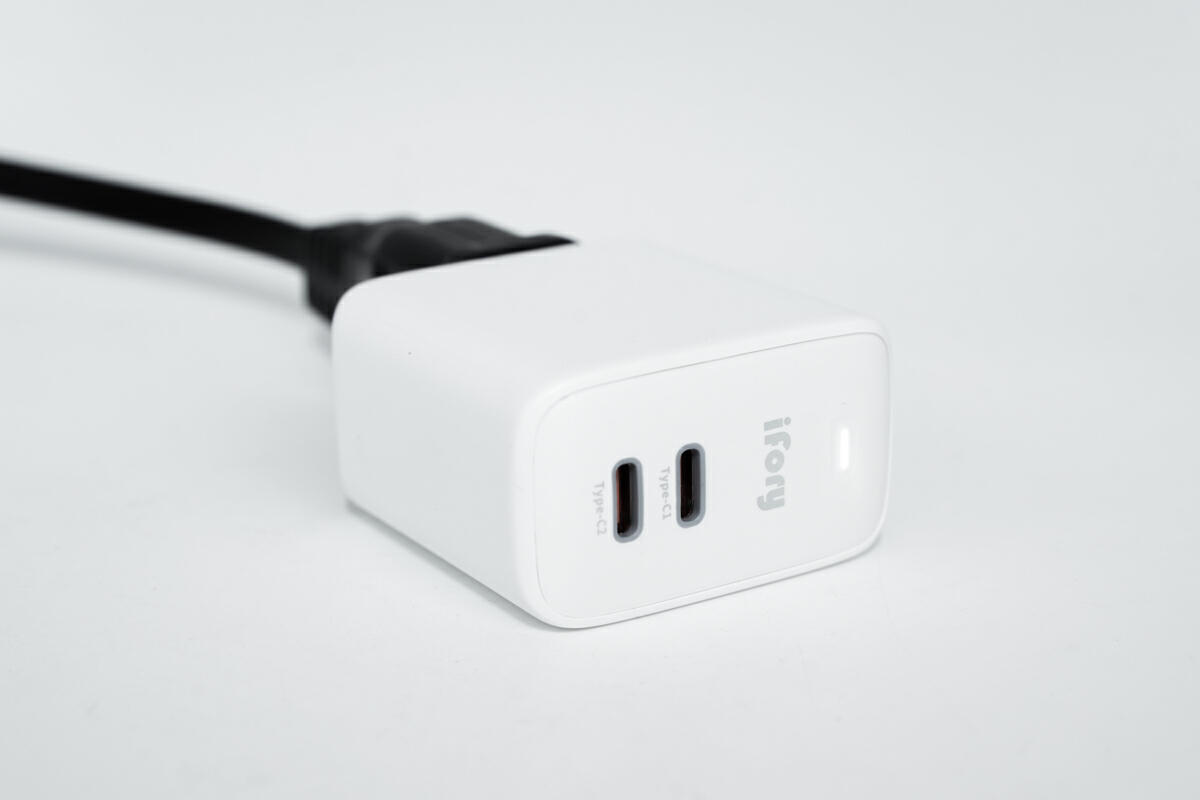

接通電(dian)源充電(dian)器指(zhi)示(shi)燈亮白(bai)光。

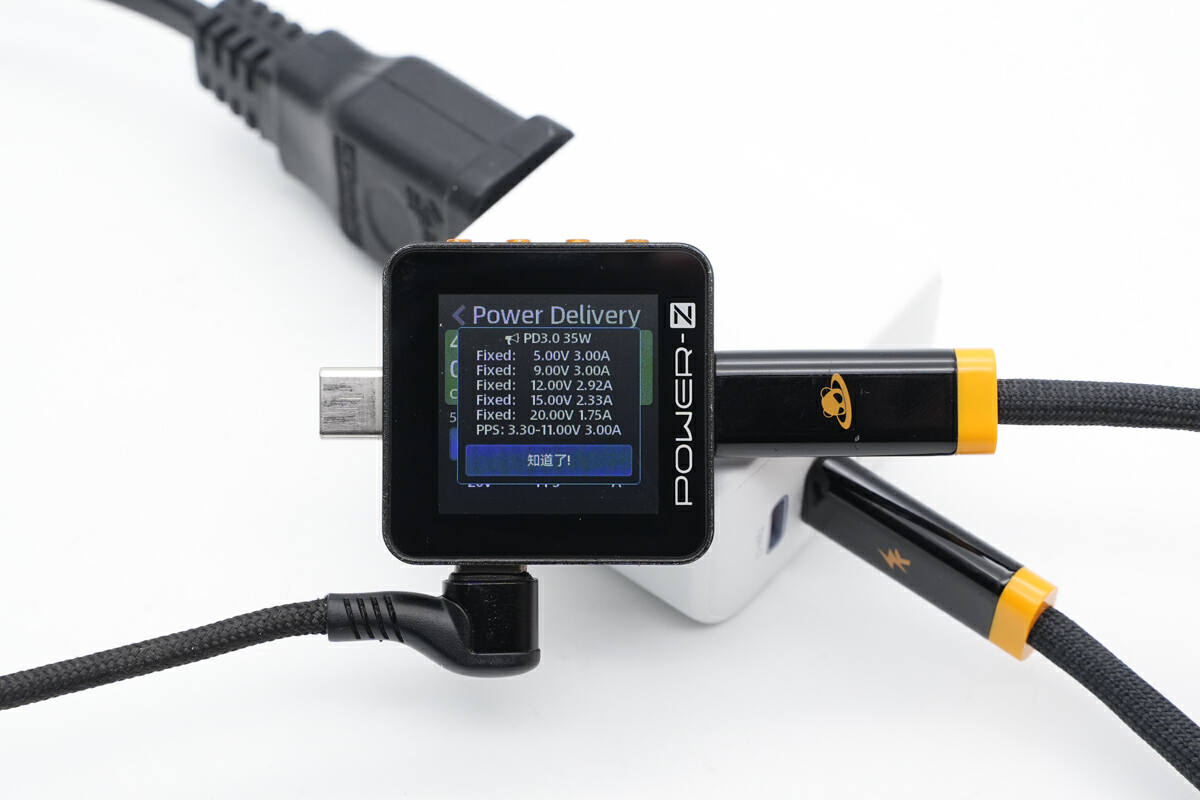

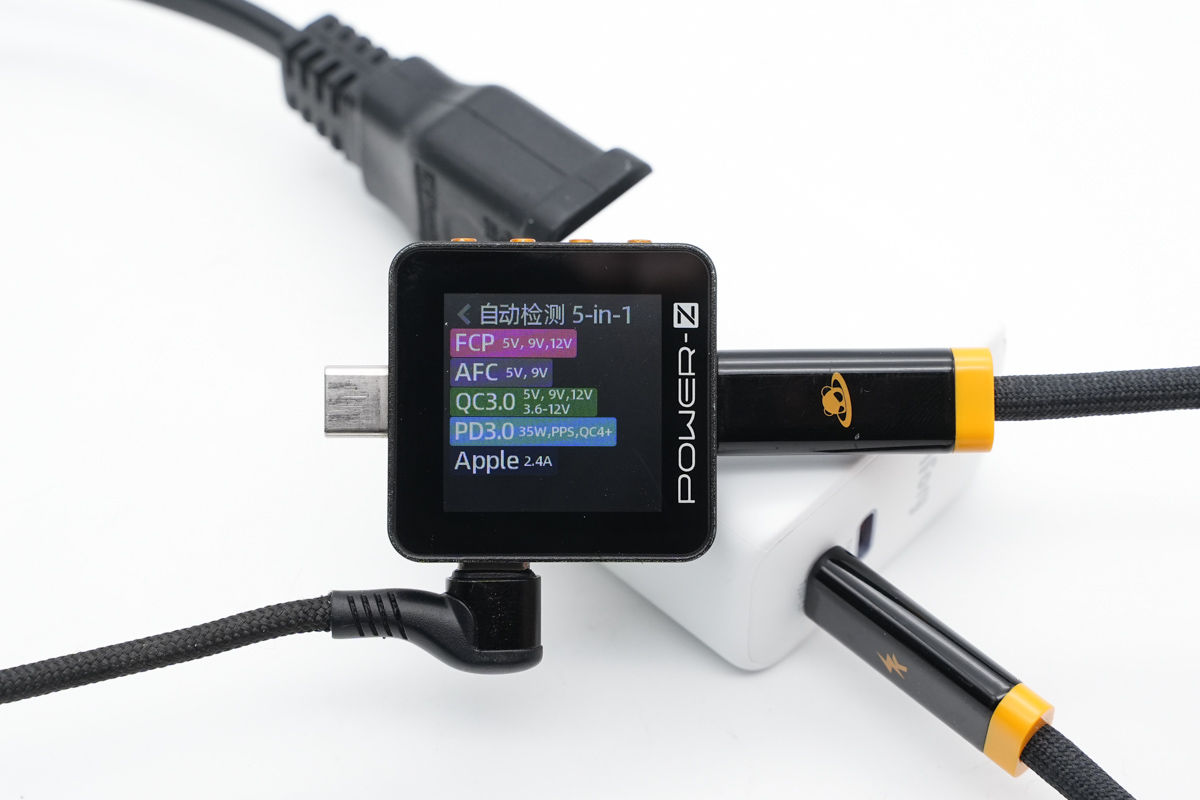

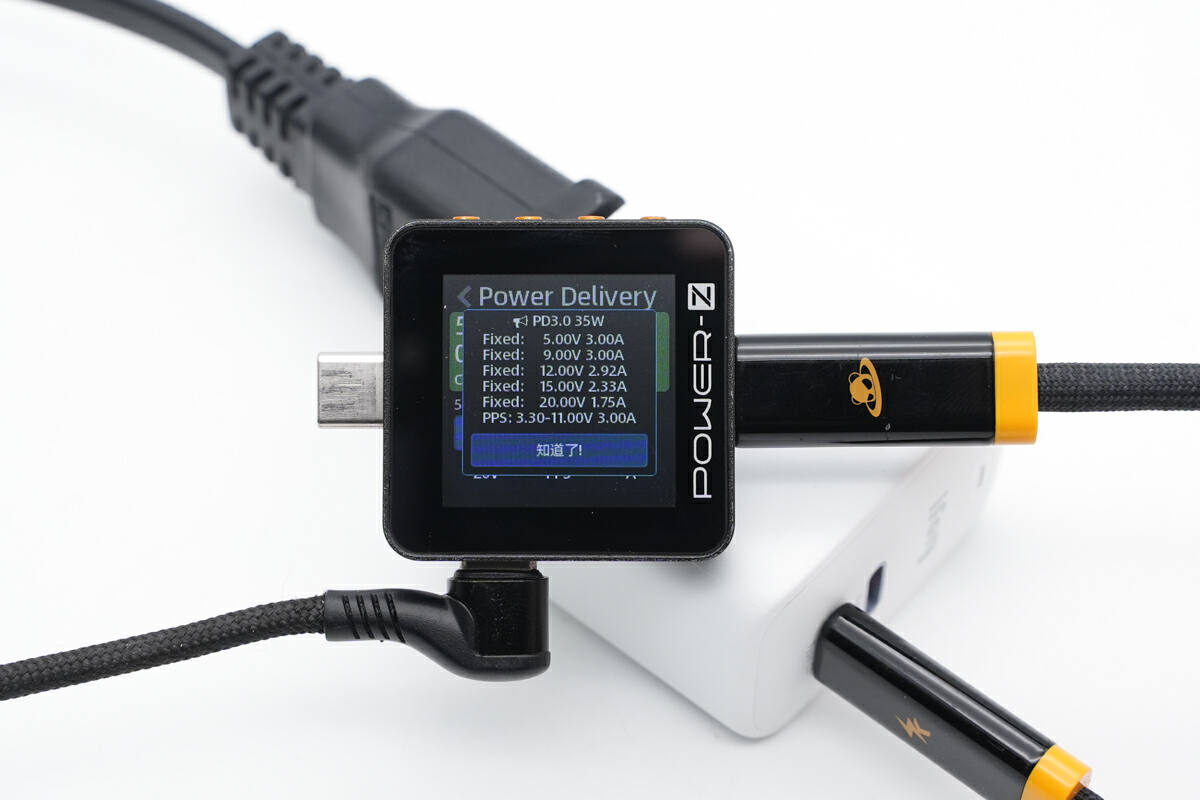

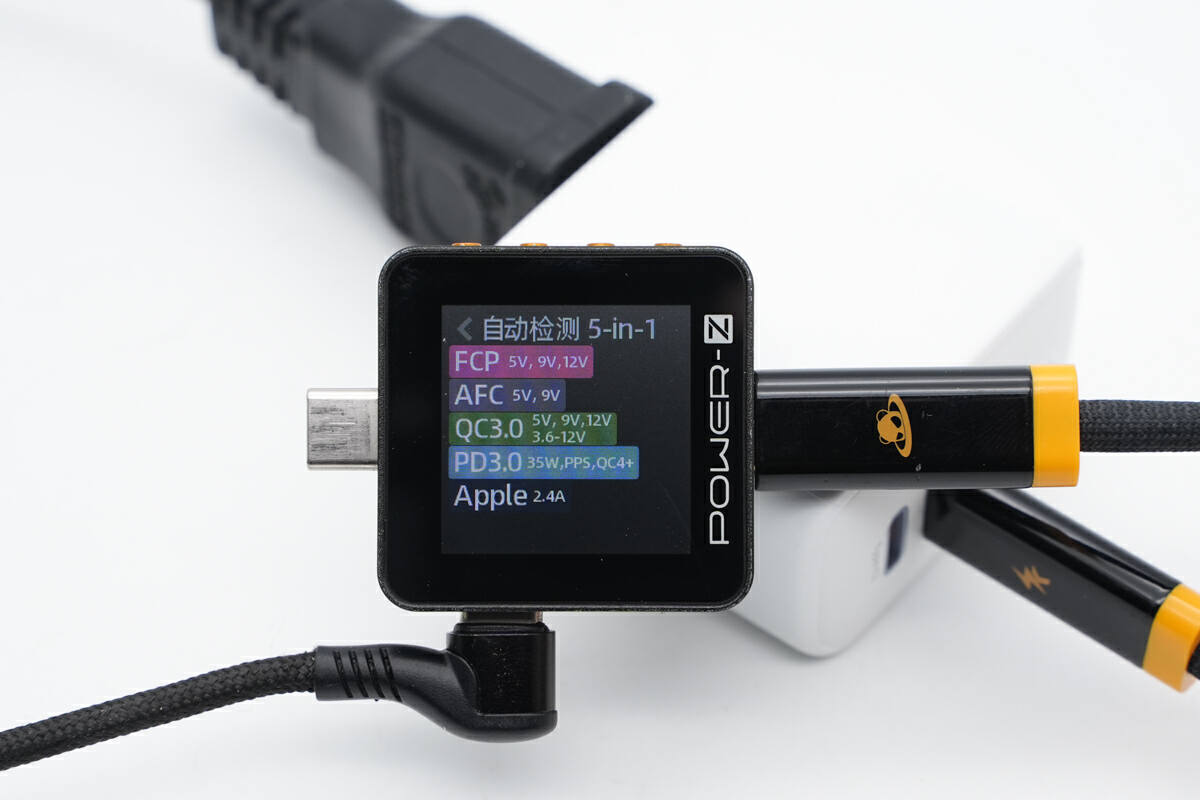

使用ChargerLAB POWER-Z KM002C測得USB-C1口支持FCP、AFC、QC3.0/4+、PD3.0、PPS、Apple2.4A充電協議。

并且(qie)具備5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五組固定(ding)電壓和 3.3-11V3A 一組PPS電壓檔位。

測得USB-C2口兼容協議和(he)USB-C1的一樣(yang)。

此外PDO報文也完全相同，支持功率(lv)盲(mang)插使用(yong)。

安福瑞35W氮化鎵充電器拆解

看完(wan)這款(kuan)充電器的外(wai)觀(guan)展示和協(xie)議(yi)測試(shi)，下面就進行拆解，看看內部的做工和用料。

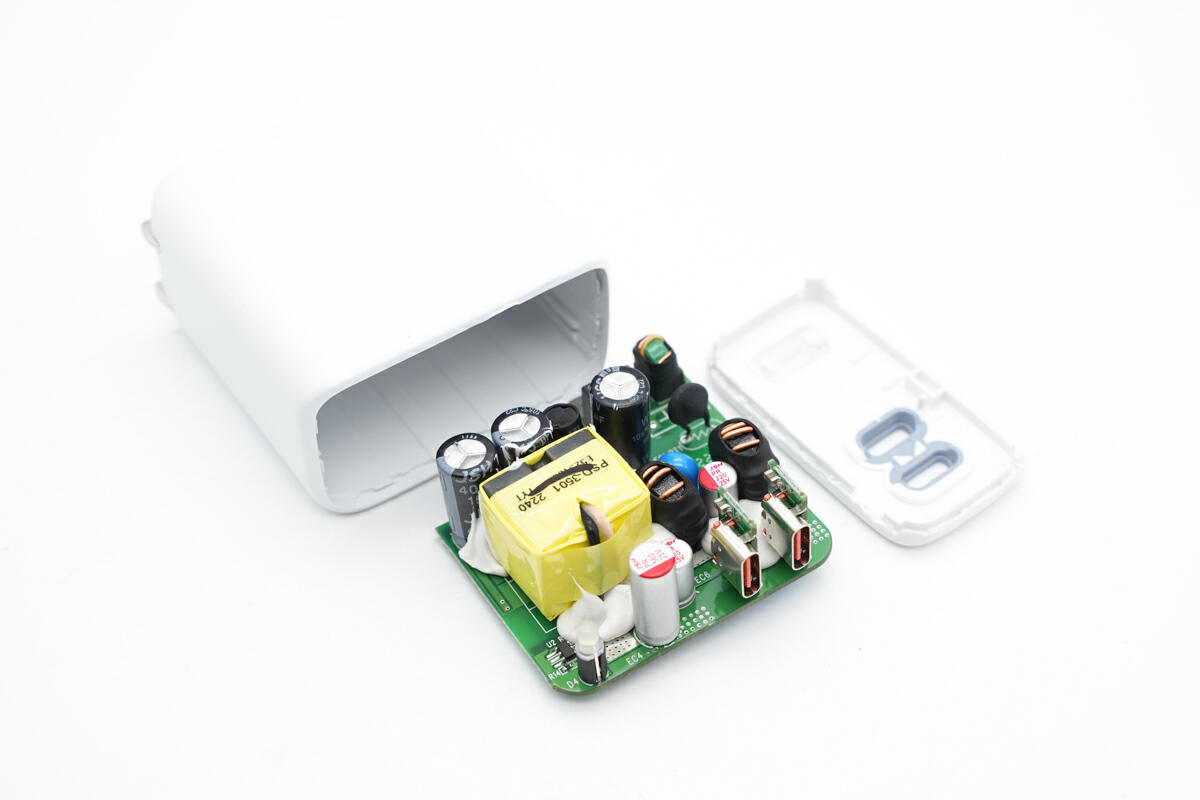

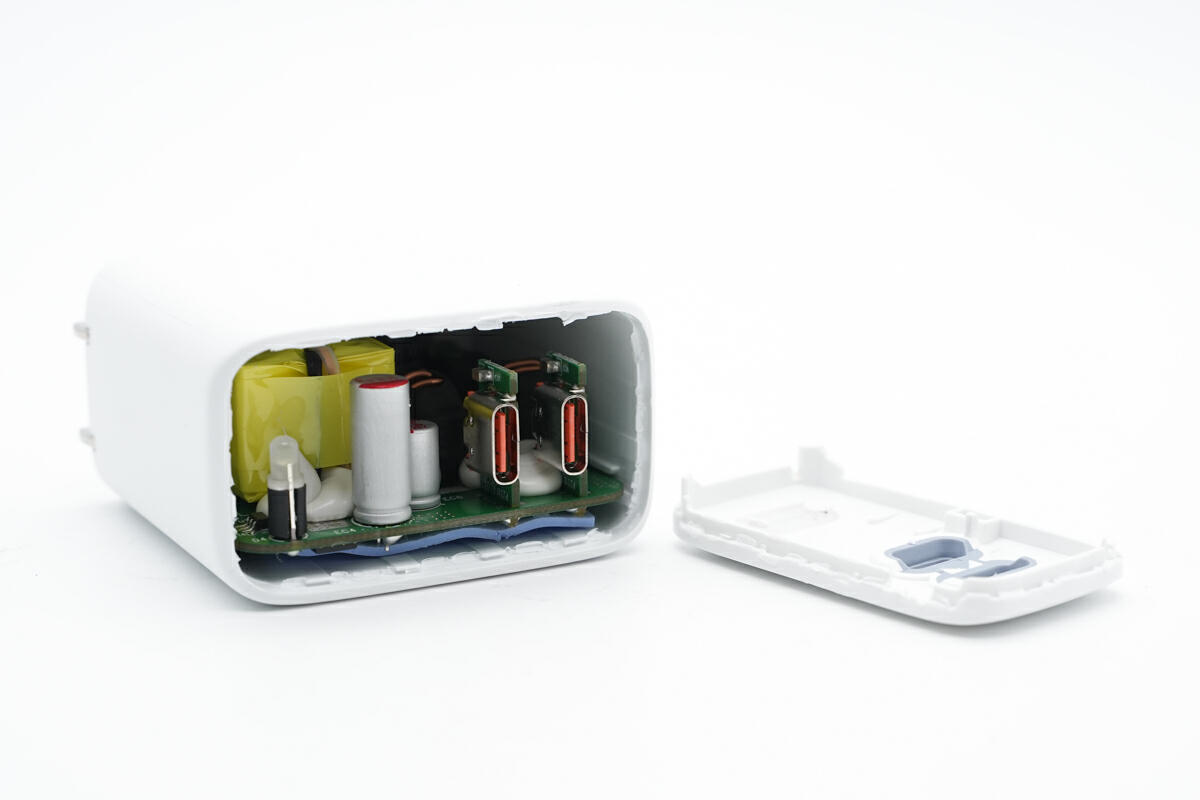

沿(yan)充(chong)電器輸出側面板打開外殼，露出內部PCBA模塊。

抽出(chu)內部PCBA模(mo)(mo)塊，PCBA模(mo)(mo)塊與折疊插腳之間(jian)通過(guo)彈片連接取電。

使(shi)用游標卡尺測得PCBA模塊(kuai)長(chang)度約為46.43mm。

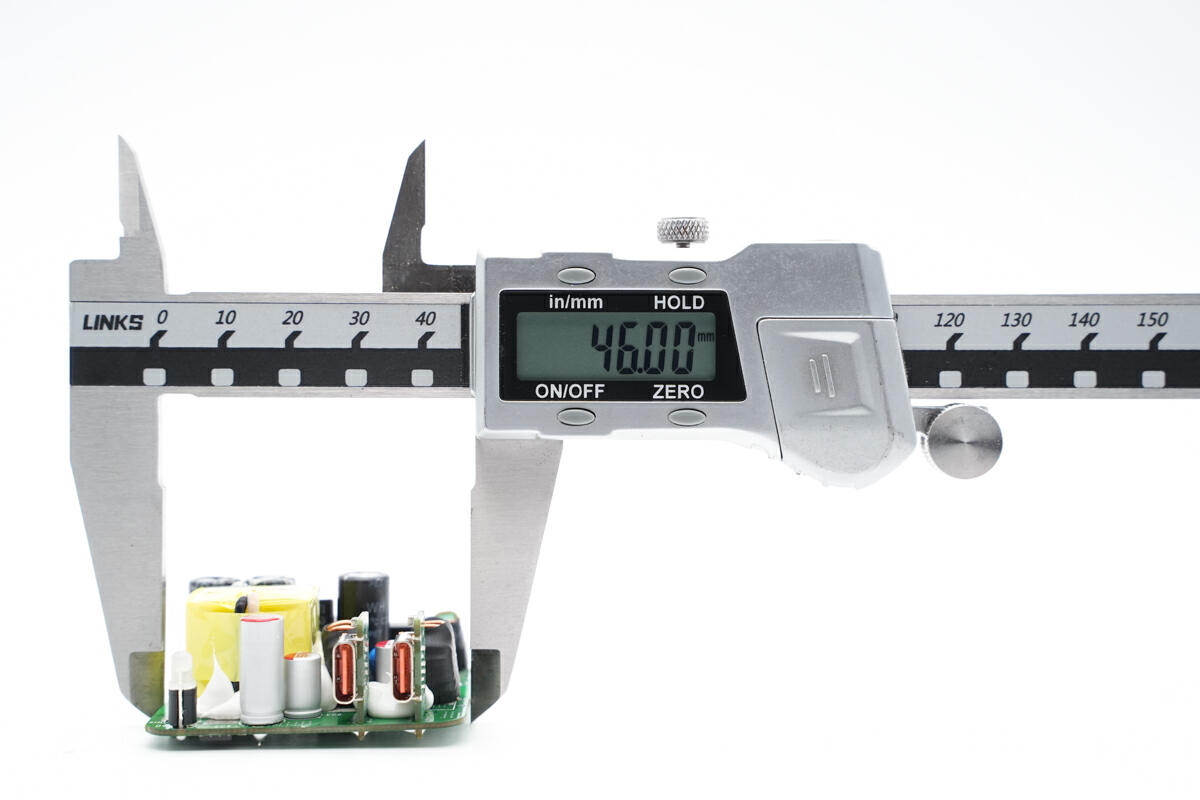

PCBA模塊(kuai)寬度約為46mm。

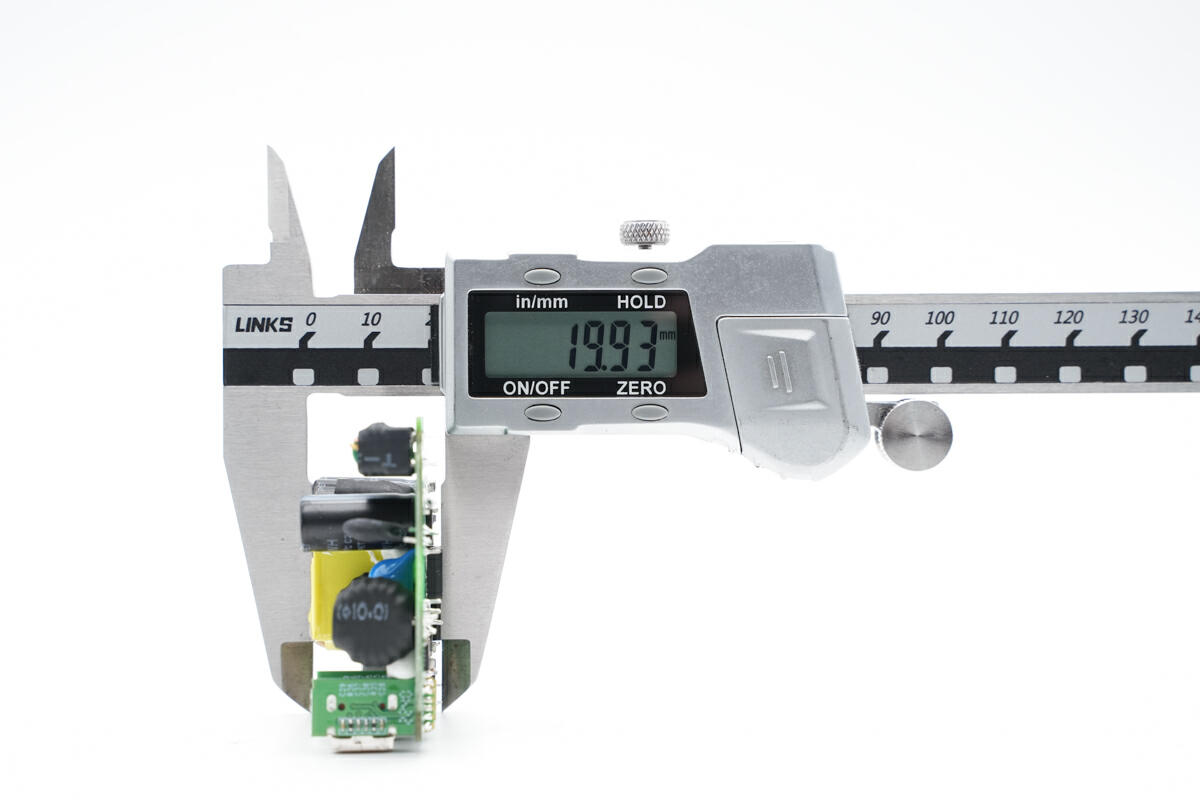

PCBA模塊(kuai)厚度約為19.93mm。

PCBA模(mo)(mo)塊輸入端焊接保(bao)險絲，共模(mo)(mo)電(dian)感(gan)和熱敏電(dian)阻，觸點用于連接彈片取電(dian)。

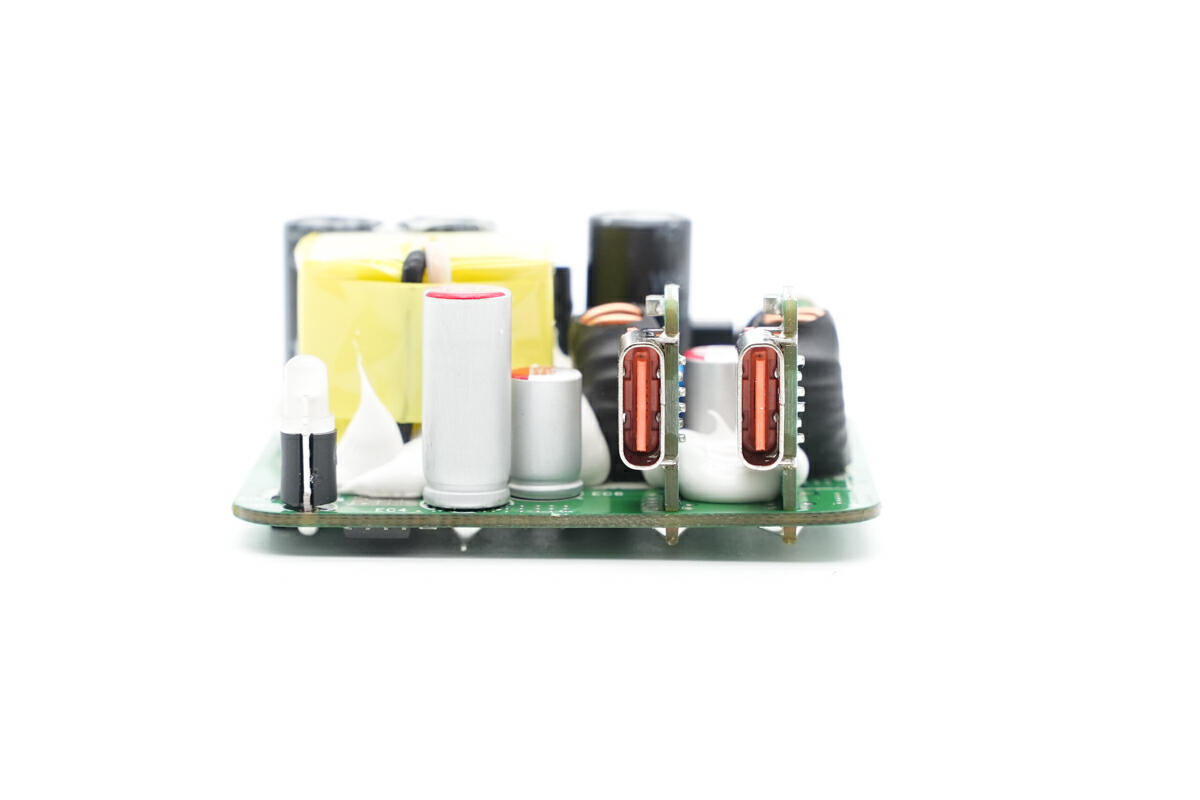

PCBA模塊輸(shu)出(chu)側焊接電源指示燈(deng)，輸(shu)出(chu)濾波電容和(he)USB-C母座。

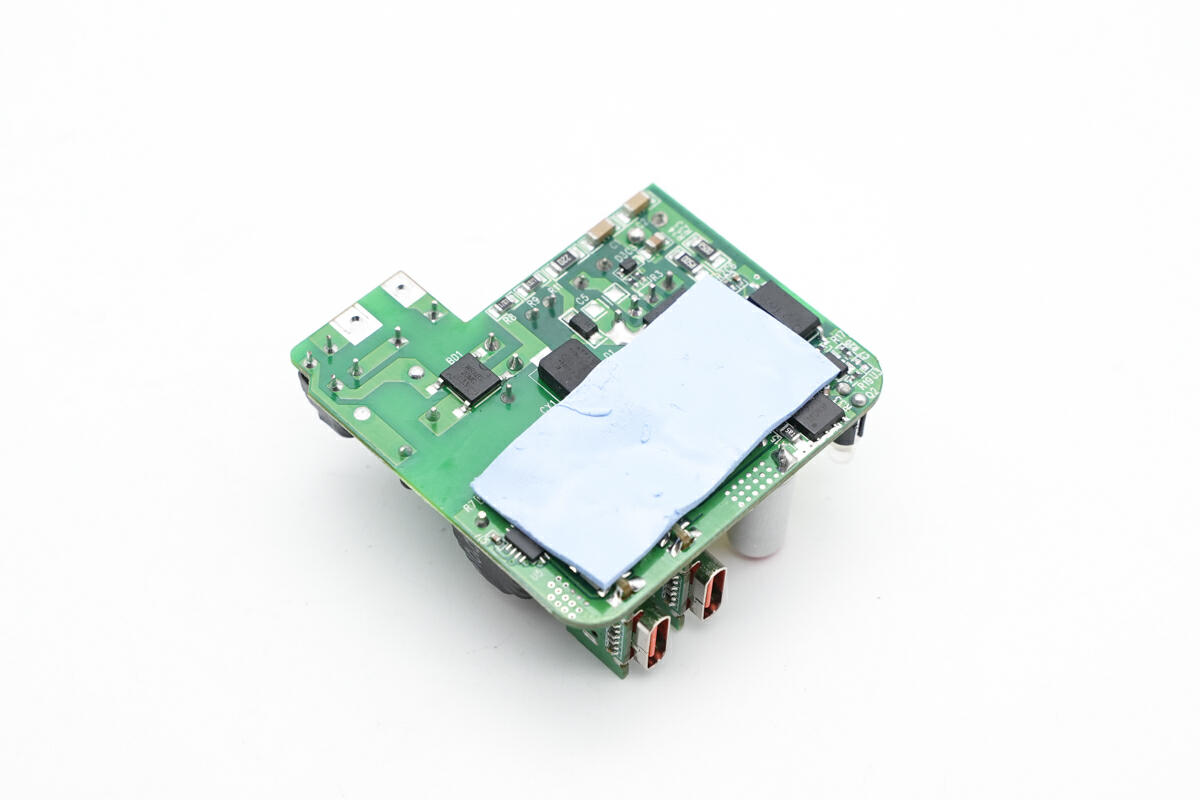

在PCBA模塊(kuai)背面粘貼導熱(re)墊，為發熱(re)器件散熱(re)。

導熱(re)墊為氮(dan)化鎵合(he)封(feng)芯片，同步整流(liu)管和降壓轉換(huan)芯片散熱(re)。

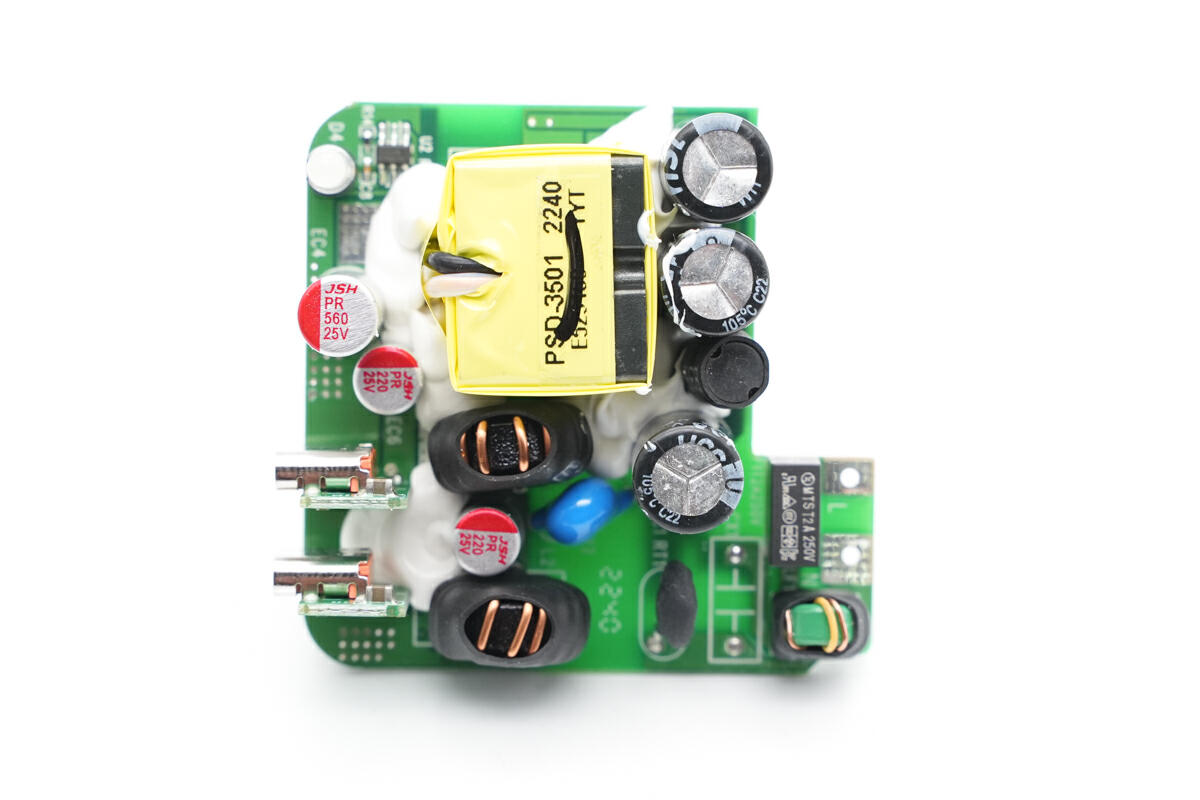

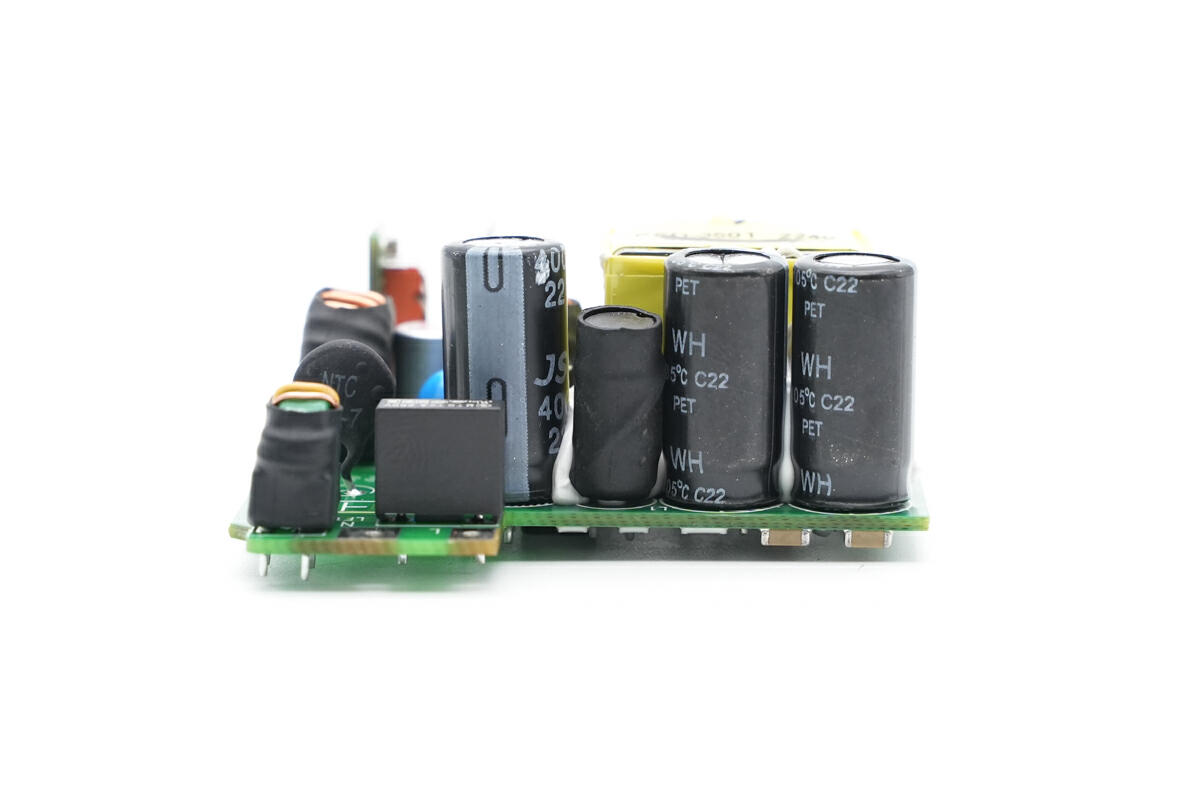

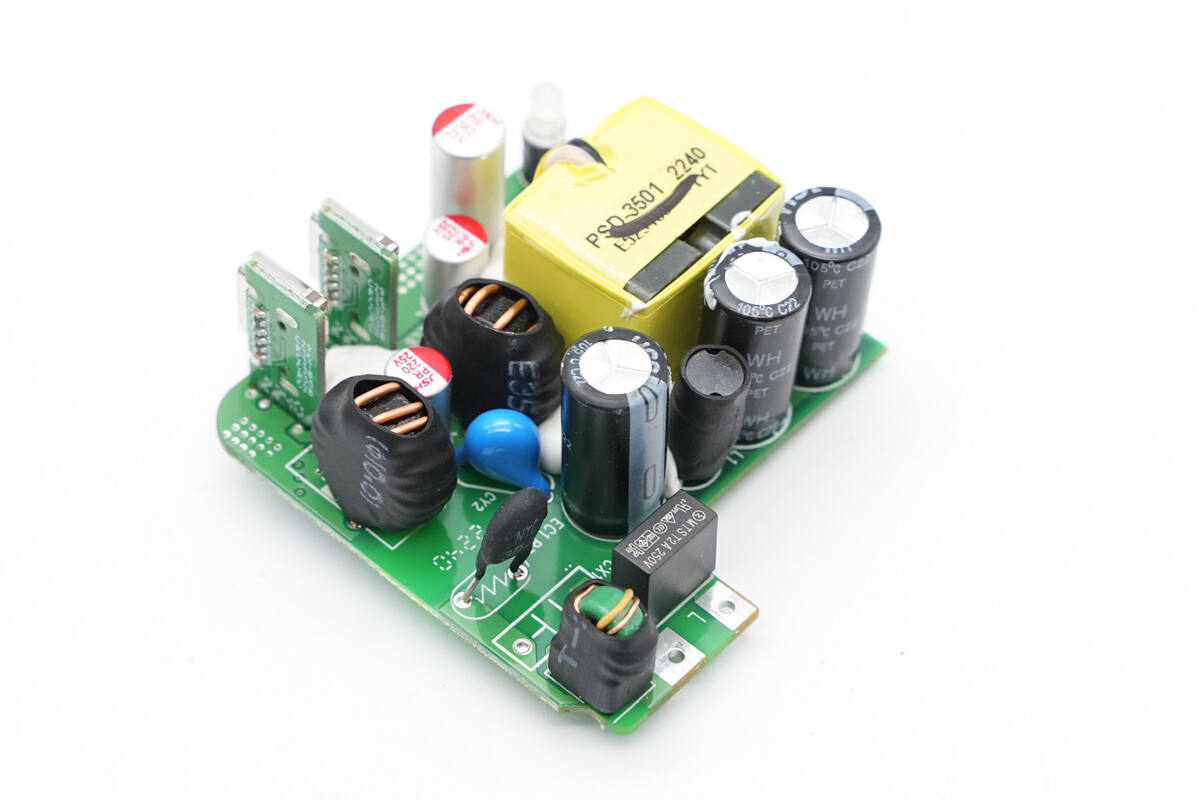

PCBA模(mo)塊正(zheng)面一(yi)覽，右(you)下(xia)角焊接輸入端保險絲(si)，共模(mo)電(dian)(dian)感(gan)，NTC熱敏(min)電(dian)(dian)阻，右(you)側上方(fang)焊接高壓濾波電(dian)(dian)容(rong)。左下(xia)角為(wei)USB-C接口降壓電(dian)(dian)路和濾波固態(tai)電(dian)(dian)容(rong)等(deng)元件，變壓器與電(dian)(dian)容(rong)之(zhi)間通過白膠(jiao)固定。

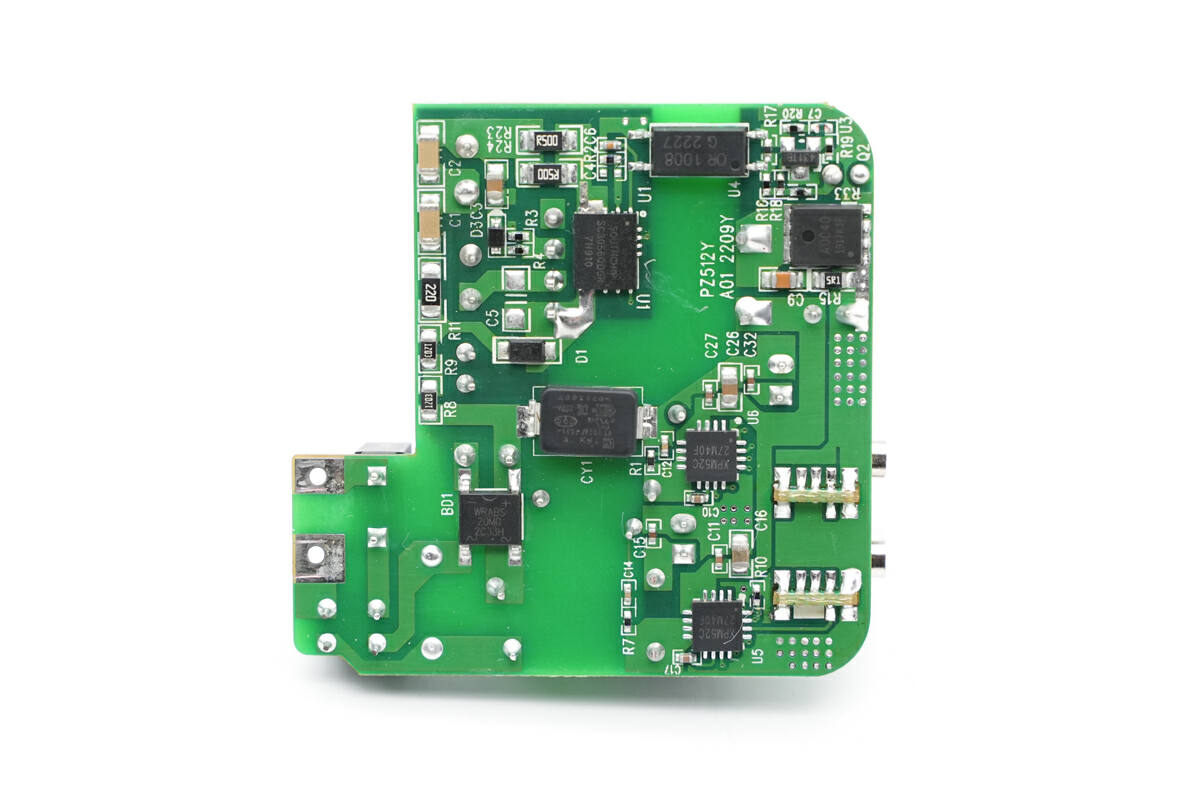

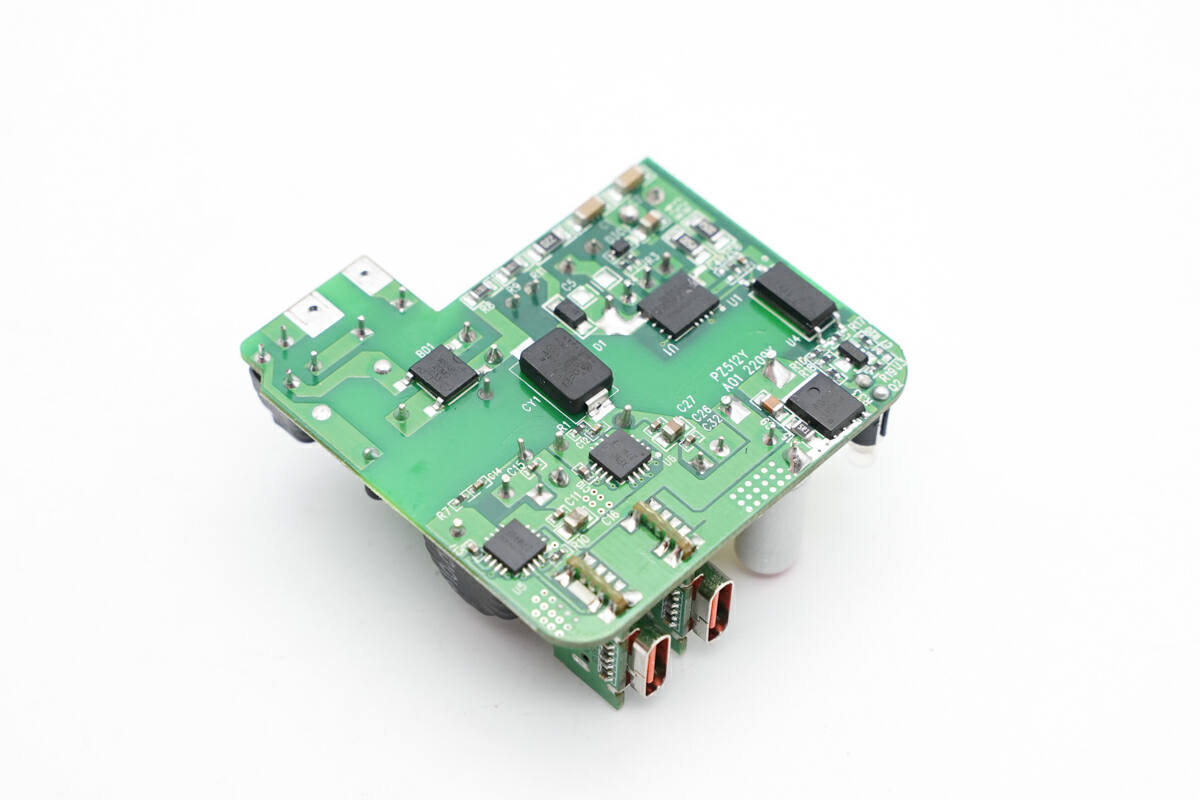

PCBA模塊(kuai)背面焊接整流橋，氮化鎵合(he)封芯片(pian)，反饋光耦，貼片(pian)Y電容，同步整流管和降壓(ya)轉換器。

這(zhe)款充(chong)電器(qi)采用反激開關電源設計，固定電壓(ya)(ya)輸(shu)出，輸(shu)出電壓(ya)(ya)通過兩路獨立的(de)降壓(ya)(ya)芯片(pian)，內置協(xie)議功能，根(gen)據負載需求(qiu)，調節(jie)輸(shu)出電壓(ya)(ya)，并支持功率自動分配(pei)。內部開關電源方案均(jun)來自南芯科技。下(xia)面我們就從輸(shu)入端開始(shi)了解(jie)各個元器(qi)件的(de)信息。

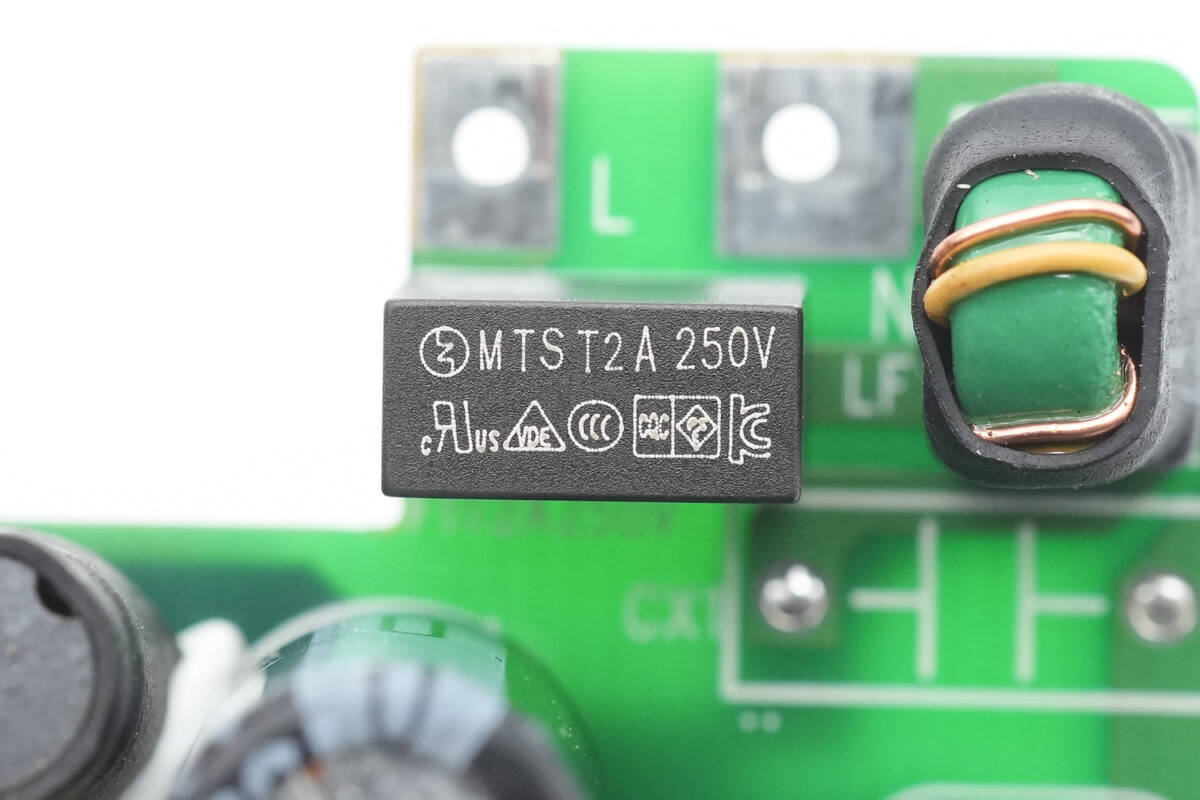

輸入(ru)端延時保(bao)險(xian)絲規格為2A 250V。

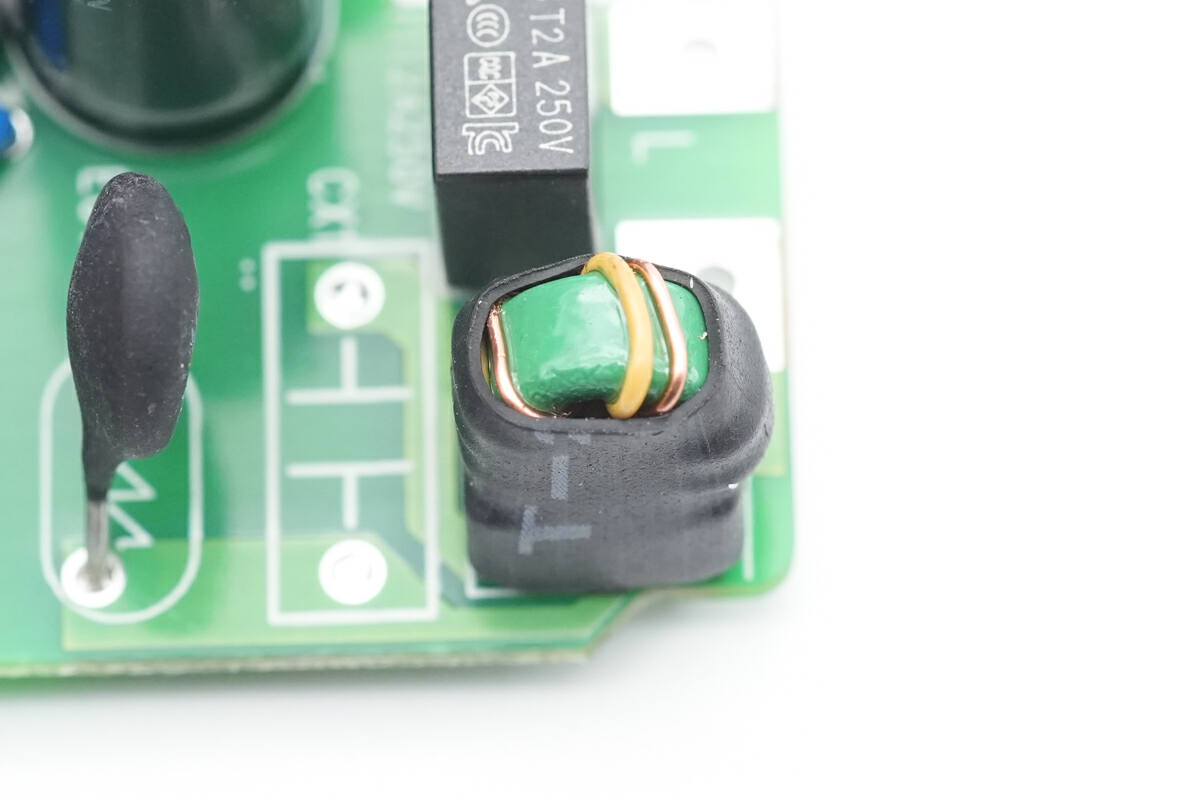

共模電(dian)感采用漆包線和(he)絕(jue)緣(yuan)線繞制，底部焊接絕(jue)緣(yuan)支(zhi)架，外套(tao)熱縮管絕(jue)緣(yuan)。

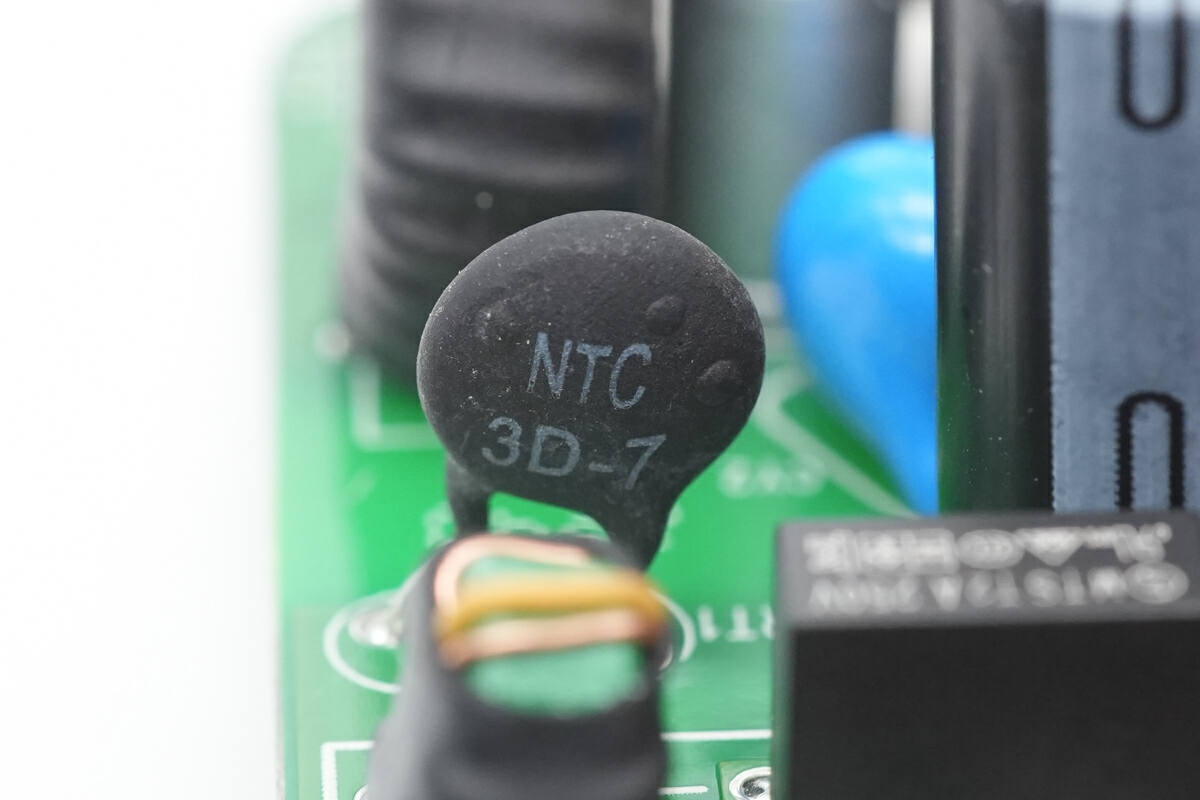

NTC熱敏電阻絲(si)印3D-7，用于抑制充電器插電的沖(chong)擊電流。

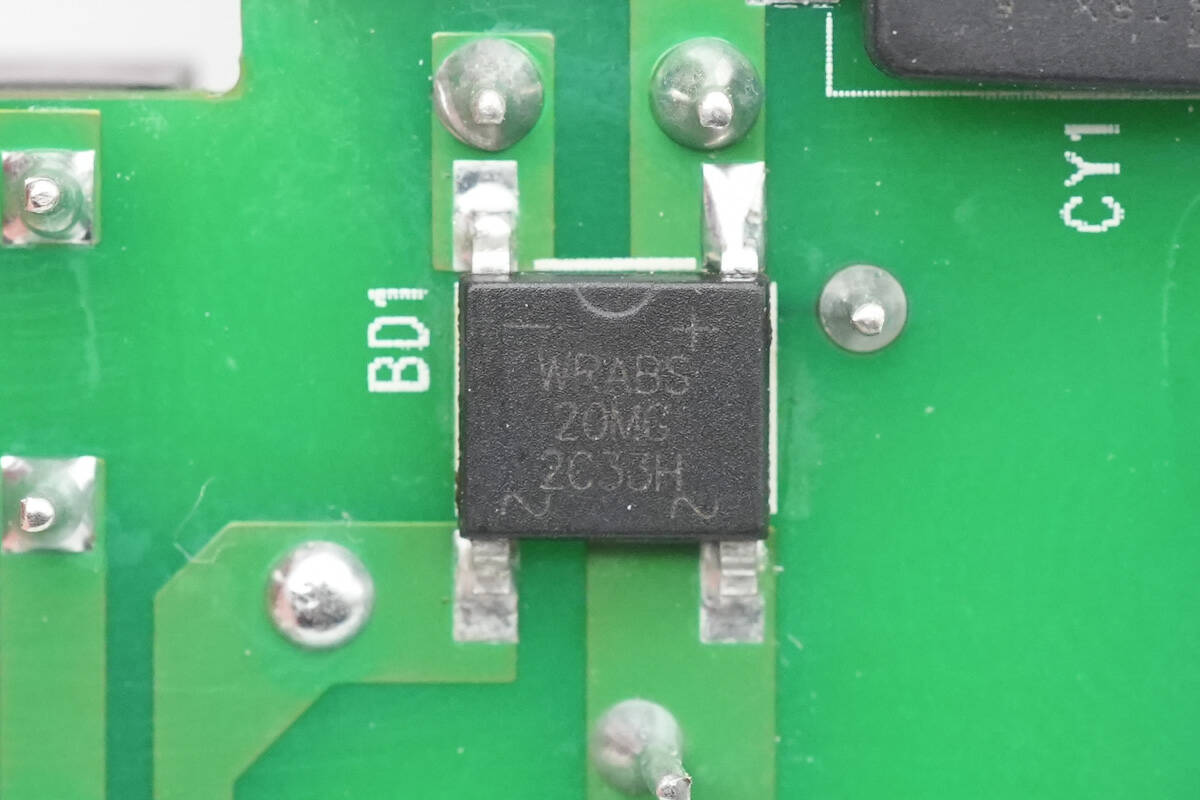

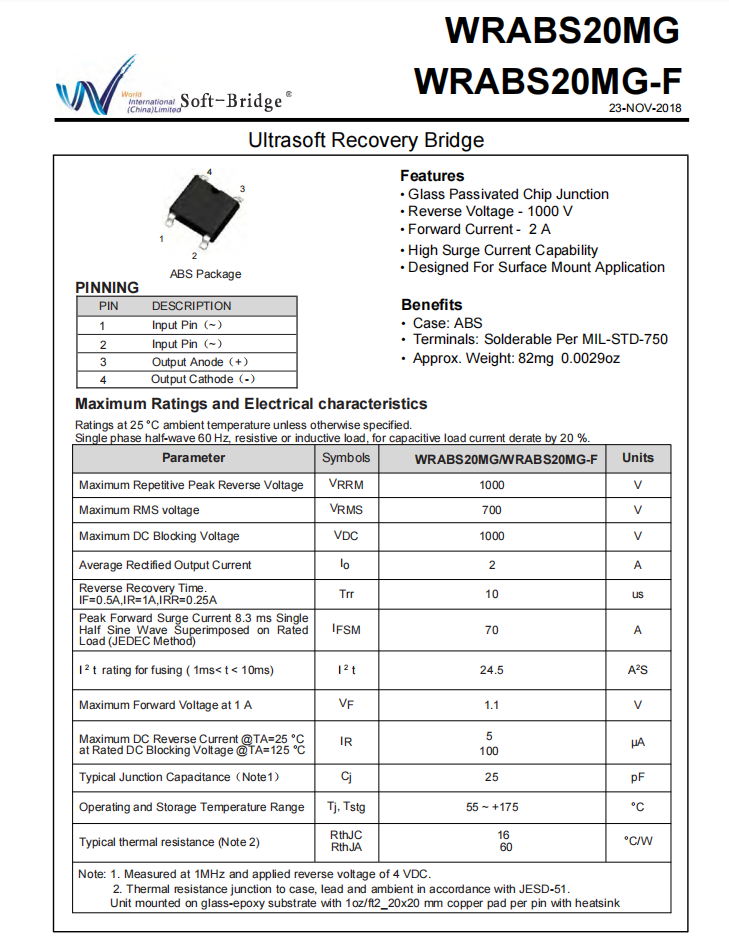

整流橋來自深圳市沃爾德實業有(you)限公司，型(xing)號WRABS20MG，是一(yi)顆具有(you)高浪涌能(neng)力的(de)軟(ruan)橋，這(zhe)顆軟(ruan)橋具有(you)更高浪涌特性和較(jiao)軟(ruan)的(de)恢復曲線，比較(jiao)平(ping)滑的(de)關(guan)斷特性，可以(yi)降低(di)二極(ji)管結(jie)電容達到非常少的(de)諧波振蕩(dang)產生的(de)效果。

充(chong)(chong)(chong)(chong)電(dian)(dian)(dian)頭網了解到，采用該型號(hao)軟橋(qiao)(qiao)的產(chan)品還有征(zheng)拓20W迷你PD快(kuai)(kuai)充(chong)(chong)(chong)(chong)充(chong)(chong)(chong)(chong)電(dian)(dian)(dian)器、倍思20W超級硅(gui)充(chong)(chong)(chong)(chong)電(dian)(dian)(dian)器、睿高20W 1A1C快(kuai)(kuai)充(chong)(chong)(chong)(chong)充(chong)(chong)(chong)(chong)電(dian)(dian)(dian)器、麥多(duo)(duo)(duo)多(duo)(duo)(duo)20W迷你PD快(kuai)(kuai)充(chong)(chong)(chong)(chong)、POWER4 18W USB PD快(kuai)(kuai)充(chong)(chong)(chong)(chong)充(chong)(chong)(chong)(chong)電(dian)(dian)(dian)器等(deng)。同(tong)時沃爾德軟橋(qiao)(qiao)系列產(chan)品還被OPPO 50Ｗ餅干(gan)氮化鎵快(kuai)(kuai)充(chong)(chong)(chong)(chong)、努比亞1A1C 45W氘鋒(feng)氮化鎵快(kuai)(kuai)充(chong)(chong)(chong)(chong)、洛(luo)克65W氮化鎵PD快(kuai)(kuai)充(chong)(chong)(chong)(chong)、麥多(duo)(duo)(duo)多(duo)(duo)(duo)2C1A 65W氮化鎵快(kuai)(kuai)充(chong)(chong)(chong)(chong)等(deng)數十款(kuan)產(chan)品采用。

整流橋輸出通過三顆電解電容和差模電感濾(lv)波(bo)。

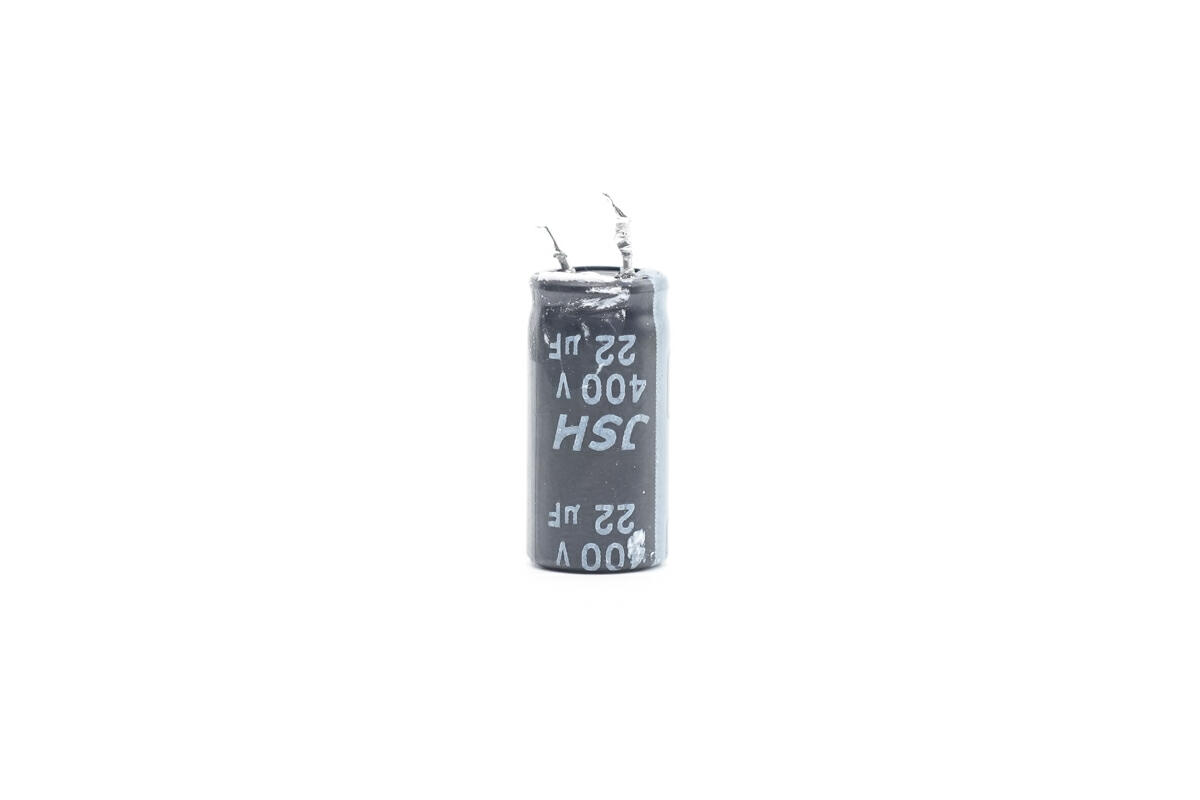

三顆(ke)高(gao)壓濾波電容來自JSH萬京(jing)源，其中一顆(ke)規(gui)格為400V 22μF。

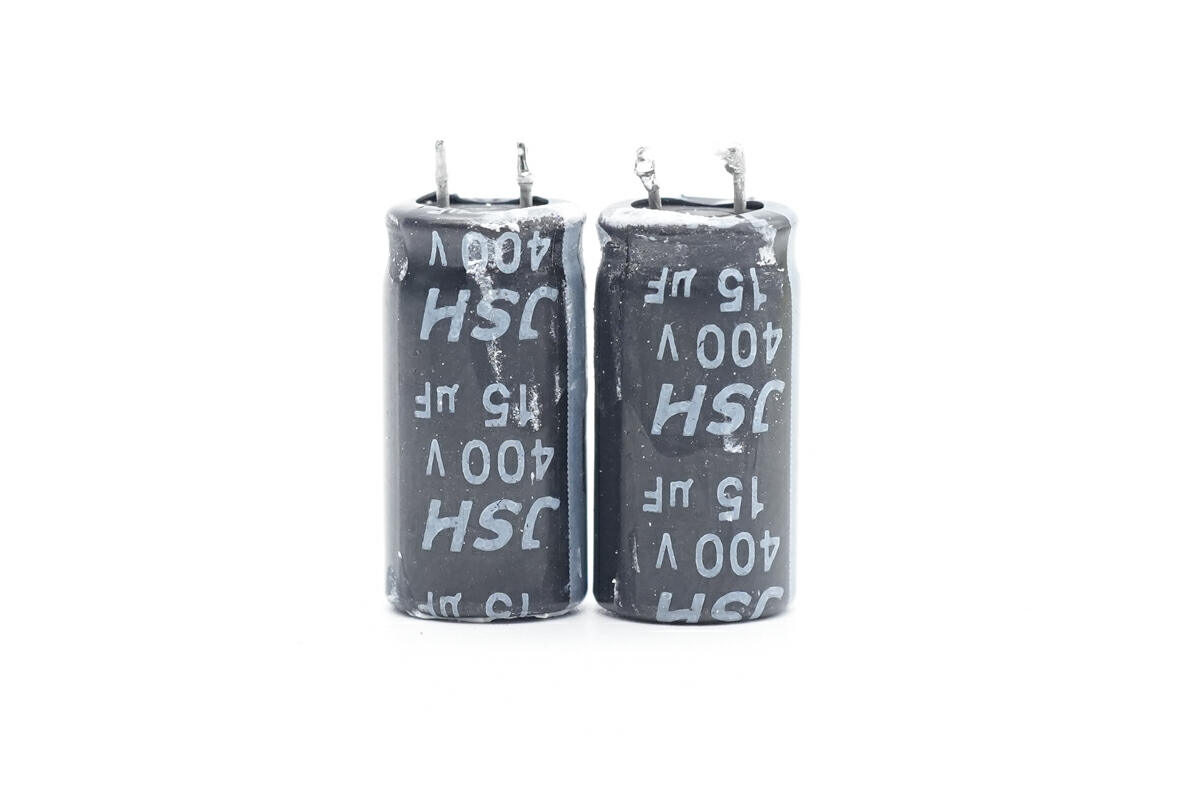

另外兩顆規格為400V 15μF，總濾(lv)波電容容量為52μF。

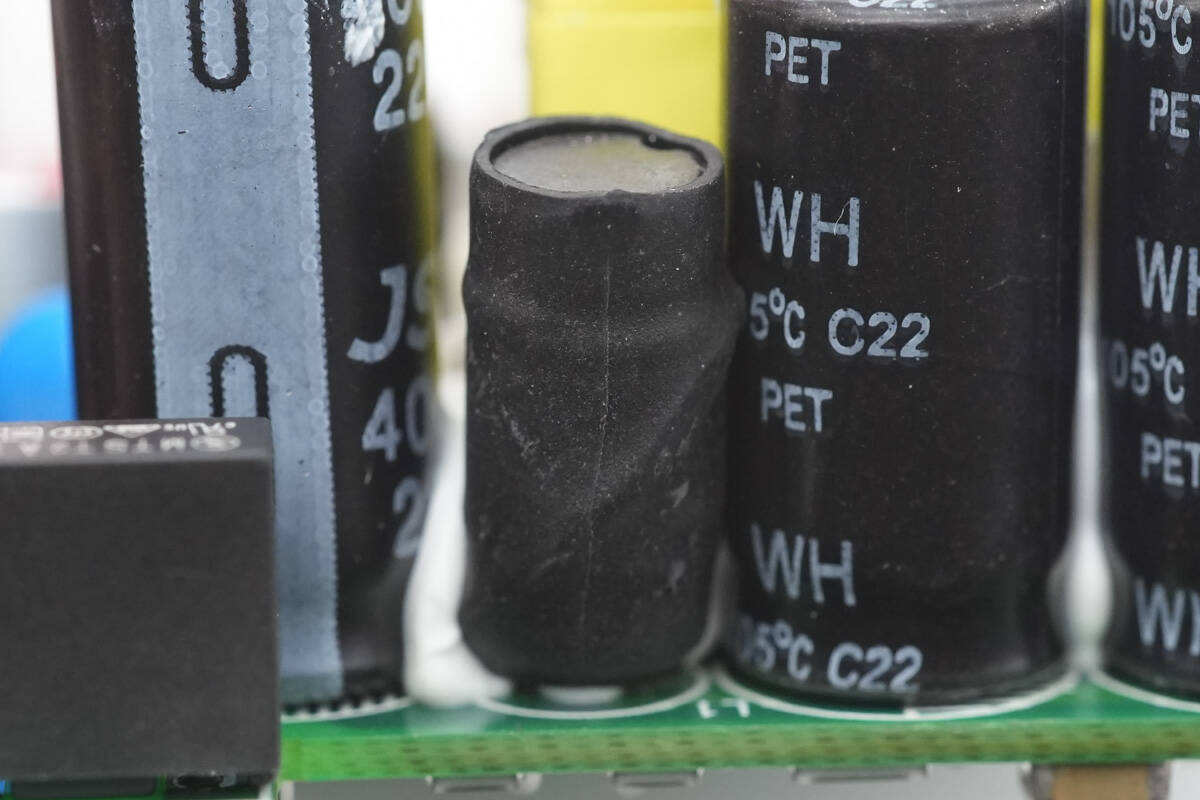

差模電感采(cai)用工字磁(ci)芯繞制，外(wai)套熱縮管絕緣。

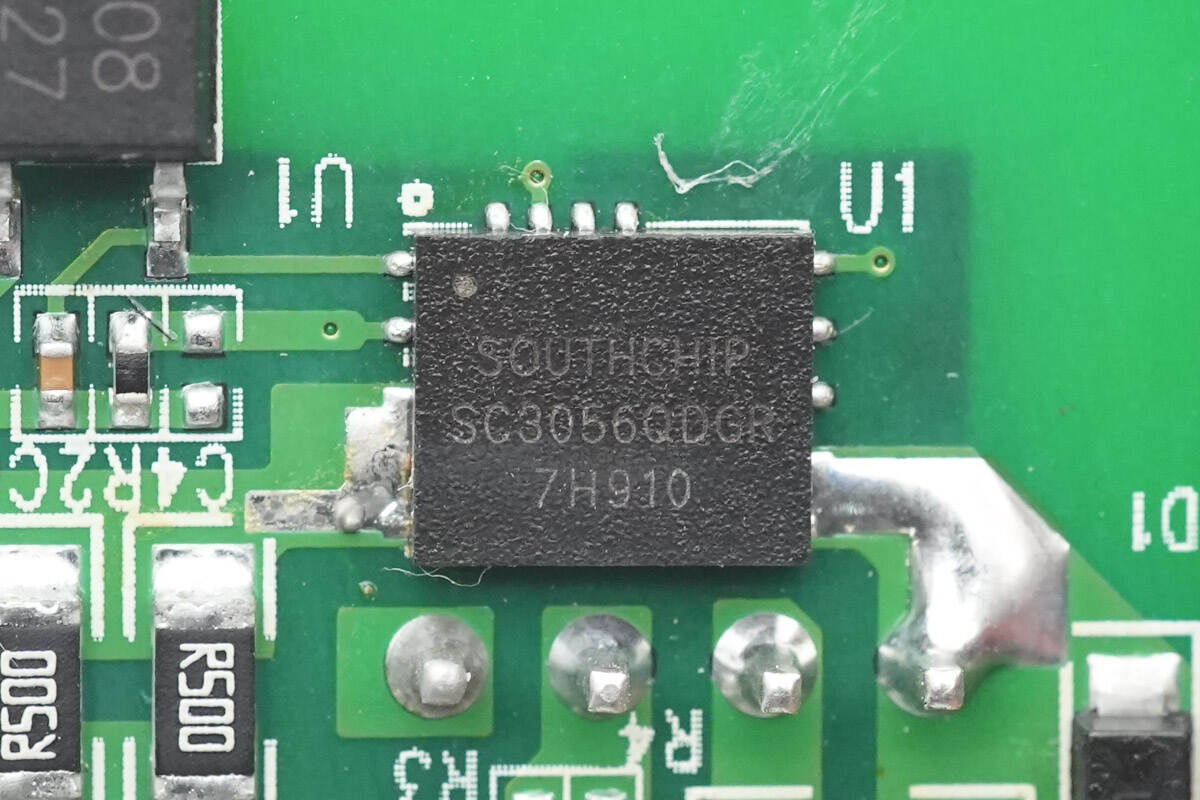

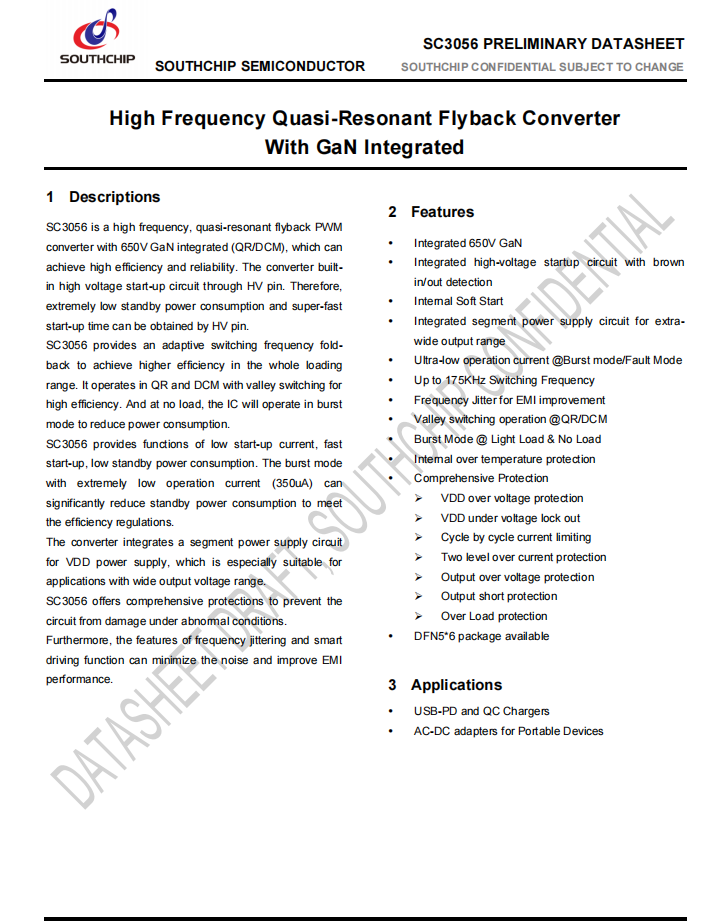

開關電源主(zhu)控芯(xin)片(pian)采(cai)用南芯(xin)科技的(de)SC3056，內置氮化鎵功率器件和(he)控制器。采(cai)用高(gao)頻準諧振反激(ji)控制，具有全(quan)負載范(fan)圍高(gao)能效和(he)高(gao)可靠性，源自(zi)南芯(xin)科技的(de)SC305x GaN Combo系列。SC3056內部集成650V耐壓的(de)氮化鎵開關管，可輕(qing)松驅駕30W~40W輸出(chu)功率范(fan)圍。

SC3056工作(zuo)在(zai)QR和DCM模(mo)式下(xia)，谷底開(kai)通以提(ti)(ti)高效率；提(ti)(ti)供自適應的頻率折返用(yong)于實現全負載范圍內的高效率；無(wu)負載時，芯片以突發(fa)模(mo)式運行，降(jiang)低(di)待(dai)機功耗。轉換器內置高壓啟動(dong)電路，可實現超低(di)的待(dai)機功耗和超快的啟動(dong)速度(du)。

SC3056內(nei)部集成(cheng)軟啟動電(dian)路，以及用(yong)于超寬輸出范圍(wei)的分(fen)段式(shi)供電(dian)電(dian)路。在突發和故障(zhang)模式(shi)下具有(you)超低(di)的工作電(dian)流，滿足(zu)待機(ji)能(neng)效要求(qiu)。最高工作頻率為(wei)175KHz，大幅降(jiang)低(di)磁(ci)性器件的體積和成(cheng)本。全功率范圍(wei)具備抖頻功能(neng)，用(yong)以改善EMI性能(neng)。

芯(xin)片內置過(guo)(guo)熱保護，供電(dian)過(guo)(guo)壓(ya)保護、供電(dian)欠壓(ya)閉鎖、逐周期(qi)電(dian)流(liu)限制、兩級過(guo)(guo)流(liu)保護、輸(shu)出(chu)過(guo)(guo)電(dian)壓(ya)保護、輸(shu)出(chu)短路(lu)保護和過(guo)(guo)載保護，提供完(wan)善全面(mian)的保護功能。

據(ju)充(chong)電(dian)頭網了解(jie)，南(nan)芯科技的快(kuai)充(chong)方(fang)案廣泛應(ying)用在充(chong)電(dian)器、無線(xian)充(chong)、車充(chong)、充(chong)電(dian)寶、儲能電(dian)源等各個方(fang)面，并被立訊精密65W 1A1C氮化鎵(jia)快(kuai)充(chong)、華(hua)為66W超級(ji)快(kuai)充(chong)車充(chong)、華(hua)為50W超級(ji)快(kuai)充(chong)無線(xian)車充(chong)、紫(zi)米20號(hao)200W PD快(kuai)充(chong)移(yi)動(dong)(dong)電(dian)源、小(xiao)米20000mAh移(yi)動(dong)(dong)電(dian)源50W超級(ji)閃充(chong)版、三星(xing)10000mAh 25W PD快(kuai)充(chong)移(yi)動(dong)(dong)電(dian)源、公牛600W戶外移(yi)動(dong)(dong)電(dian)源、安克PowerHouse II 400戶外電(dian)源等數十款產品采用，品質獲得客戶高度認(ren)可。

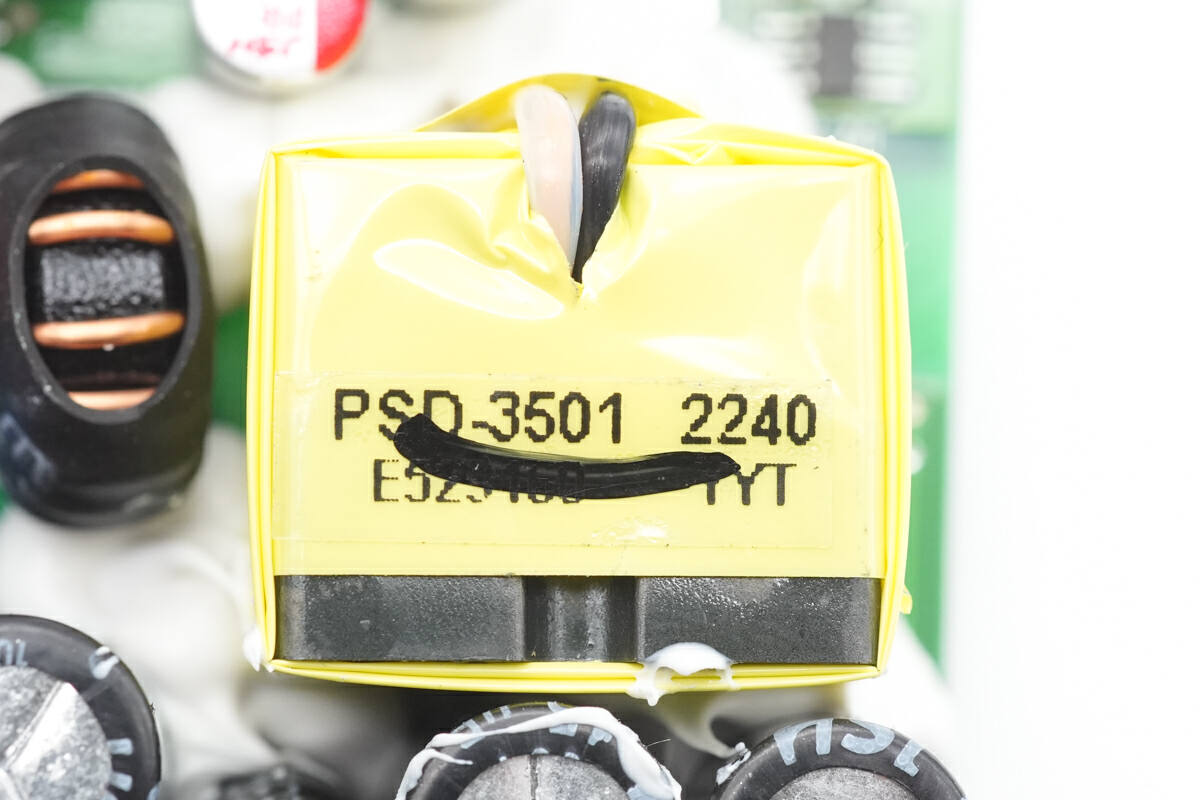

變壓器(qi)磁芯采用膠帶嚴密纏繞絕緣，輸(shu)出采用多層絕緣線。

貼(tie)片Y電(dian)容來自四川特銳祥科技股份有限公司，具有體積小(xiao)、重量輕等(deng)特色，非常適合應用(yong)于氮化鎵(jia)快充這類高密度電(dian)源產品中。料號為(wei)TMY1102M。

特銳祥專注于被動元器件的(de)研(yan)發(fa)、生產(chan)及(ji)銷售，注冊資本1億元。旗下有自(zi)主電容(rong)品牌(pai)兩類(lei)：SMD TRX及(ji)DIP TY電容(rong)器，TRX將(jiang)致力于陶瓷材(cai)料的(de)研(yan)究，以拓展更多品類(lei)的(de)應用，為客戶(hu)提供(gong)更多的(de)解決(jue)方案。

充電(dian)(dian)(dian)頭網了解到，特(te)銳祥貼(tie)片(pian)Y電(dian)(dian)(dian)容除了被(bei)倍思(si)高(gao)通QC5認(ren)證100Ｗ氮(dan)(dan)化(hua)鎵(jia)快(kuai)充、麥多多100W氮(dan)(dan)化(hua)鎵(jia)、OPPO 65W超(chao)級閃充氮(dan)(dan)化(hua)鎵(jia)充電(dian)(dian)(dian)器(qi)(qi)、聯想90W氮(dan)(dan)化(hua)鎵(jia)快(kuai)充、努比亞65W氮(dan)(dan)化(hua)鎵(jia)充電(dian)(dian)(dian)器(qi)(qi)、倍思(si)120W氮(dan)(dan)化(hua)鎵(jia)+碳化(hua)硅PD快(kuai)充充電(dian)(dian)(dian)器(qi)(qi)等(deng)數十款大功率充電(dian)(dian)(dian)器(qi)(qi)使用外，也可應用于海陸通、第一(yi)衛、貝爾金等(deng)品牌20W迷你快(kuai)充上，性能獲得客戶一(yi)致認(ren)可。

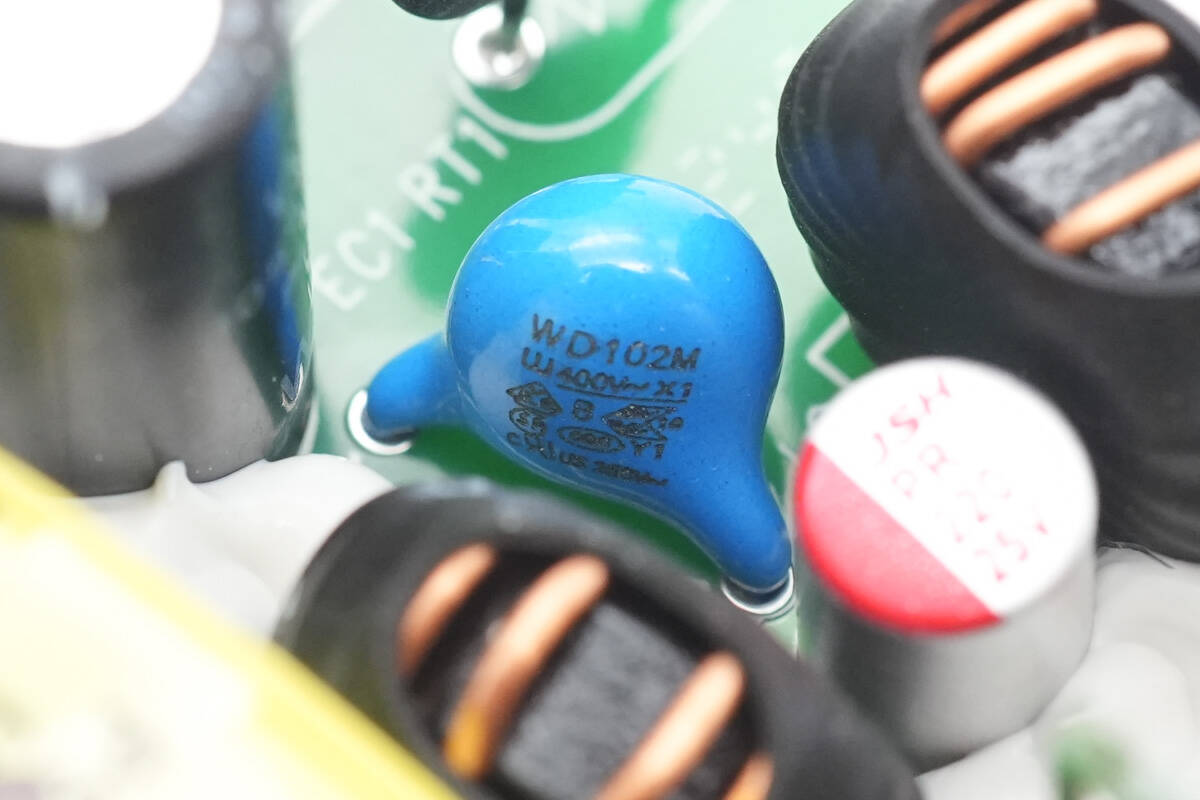

在(zai)正面還焊接一顆(ke)藍色Y電(dian)容。

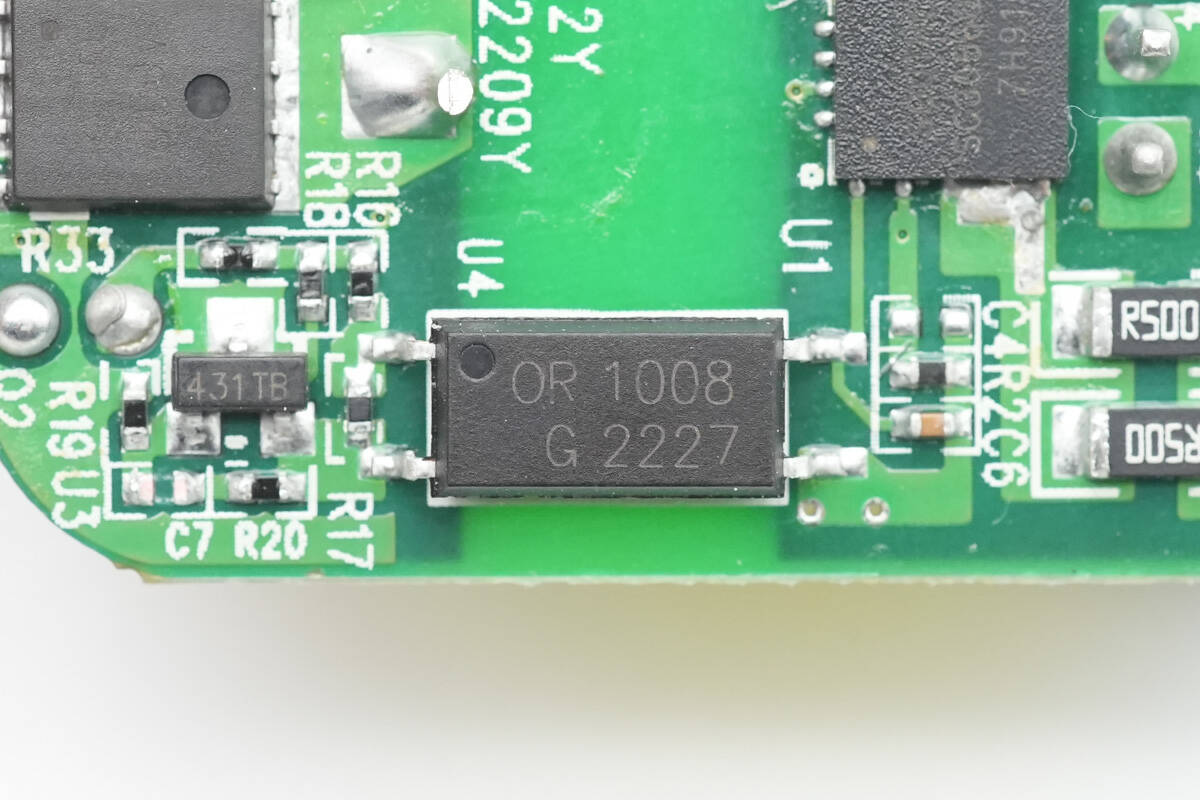

OR1008光(guang)耦用(yong)于(yu)輸出(chu)電(dian)壓反饋。

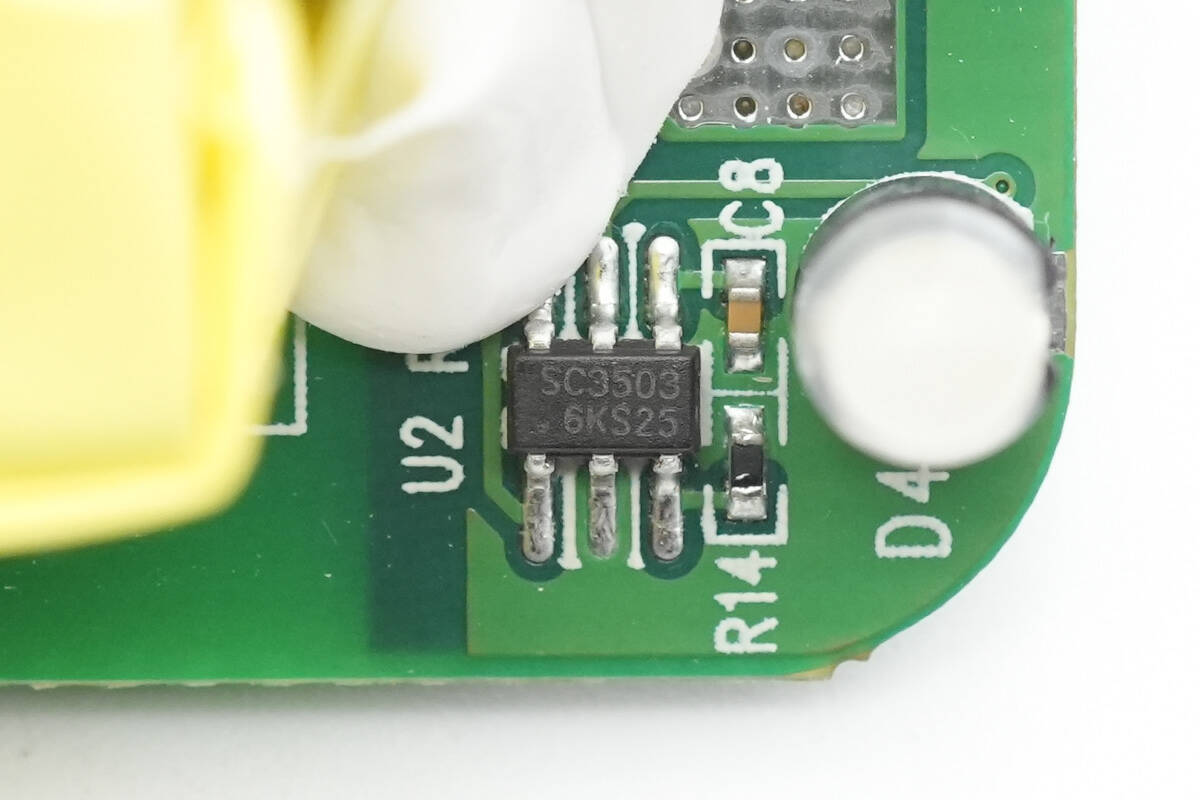

同(tong)(tong)步(bu)整(zheng)流控制器(qi)采用(yong)南芯(xin)科技(ji)SC3503，這是一(yi)顆自(zi)(zi)適(shi)應(ying)開(kai)通檢(jian)測(ce)和快速關斷同(tong)(tong)步(bu)整(zheng)流控制器(qi)，無(wu)需輔助線圈供電(dian)，輸出電(dian)壓(ya)最低(di)(di)可低(di)(di)至0V，專(zhuan)利的自(zi)(zi)適(shi)應(ying)開(kai)通檢(jian)測(ce)電(dian)路避免同(tong)(tong)步(bu)整(zheng)流管(guan)誤開(kai)通，兼容多種(zhong)MOS，具有超低(di)(di)的靜態電(dian)流，支持多種(zhong)工作(zuo)模式，支持高側和低(di)(di)側同(tong)(tong)步(bu)整(zheng)流，外圍(wei)元件(jian)非(fei)常精簡。采用(yong)SOT23封裝(zhuang)，適(shi)用(yong)于(yu)寬范圍(wei)反激適(shi)配器(qi)應(ying)用(yong)。

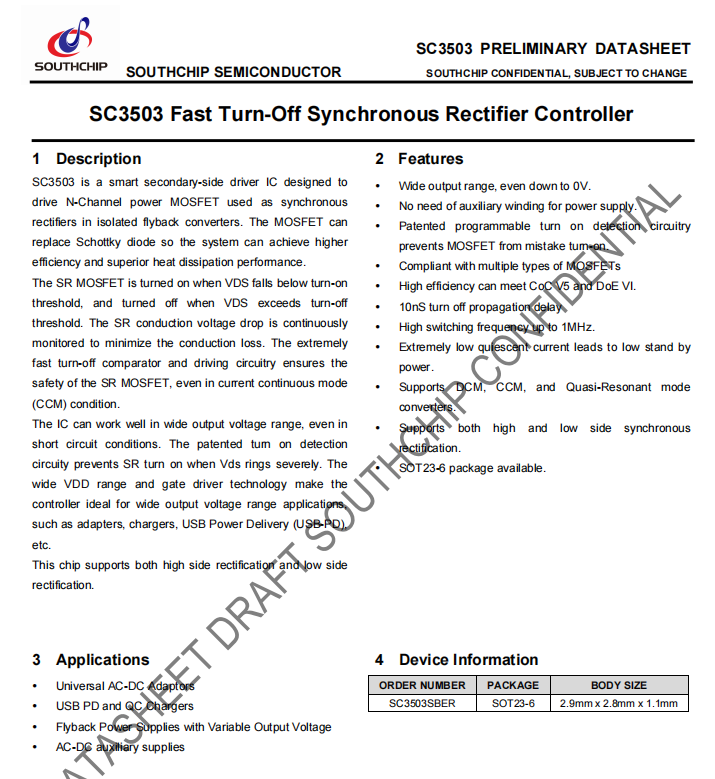

南芯科(ke)技(ji)SC3503資料信息。

充(chong)電(dian)(dian)頭網拆解了解到(dao)，該芯片已經被綠聯65W智充(chong)魔盒2C2A氮(dan)化(hua)鎵(jia)(jia)快(kuai)(kuai)充(chong)插座、TEGIC迷(mi)你30W氮(dan)化(hua)鎵(jia)(jia)快(kuai)(kuai)充(chong)、綠聯迷(mi)你30W氮(dan)化(hua)鎵(jia)(jia)快(kuai)(kuai)充(chong)、征拓(tuo)65W 2C1A氮(dan)化(hua)鎵(jia)(jia)充(chong)電(dian)(dian)器、威源新能30W 1A1C氮(dan)化(hua)鎵(jia)(jia)快(kuai)(kuai)充(chong)、意象(xiang)65W氮(dan)化(hua)鎵(jia)(jia)充(chong)電(dian)(dian)器、努比亞30W氮(dan)化(hua)鎵(jia)(jia)快(kuai)(kuai)充(chong)等產品(pin)采用。

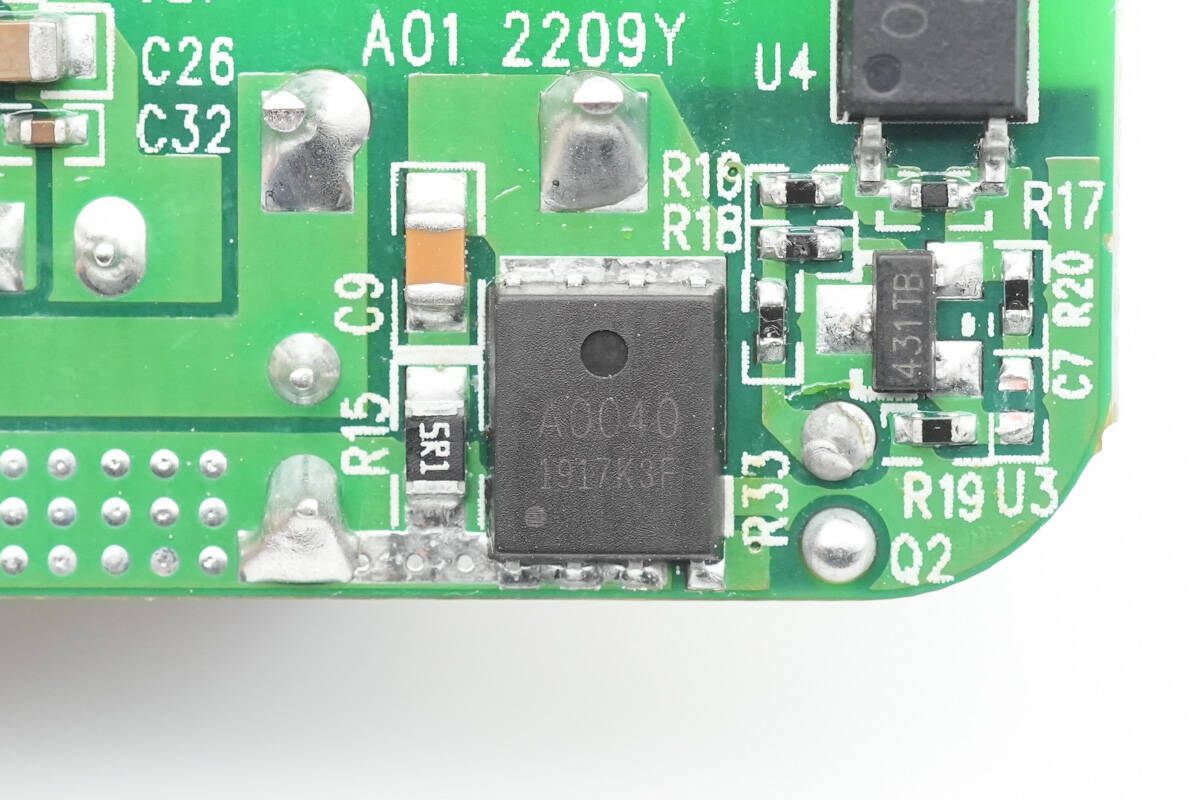

同步整流(liu)管絲印A0040，采用DFN5*6封裝。

輸出(chu)側焊接(jie)濾波電容和輸出(chu)小(xiao)板，USB-C母(mu)座焊接(jie)在垂直小(xiao)板上。

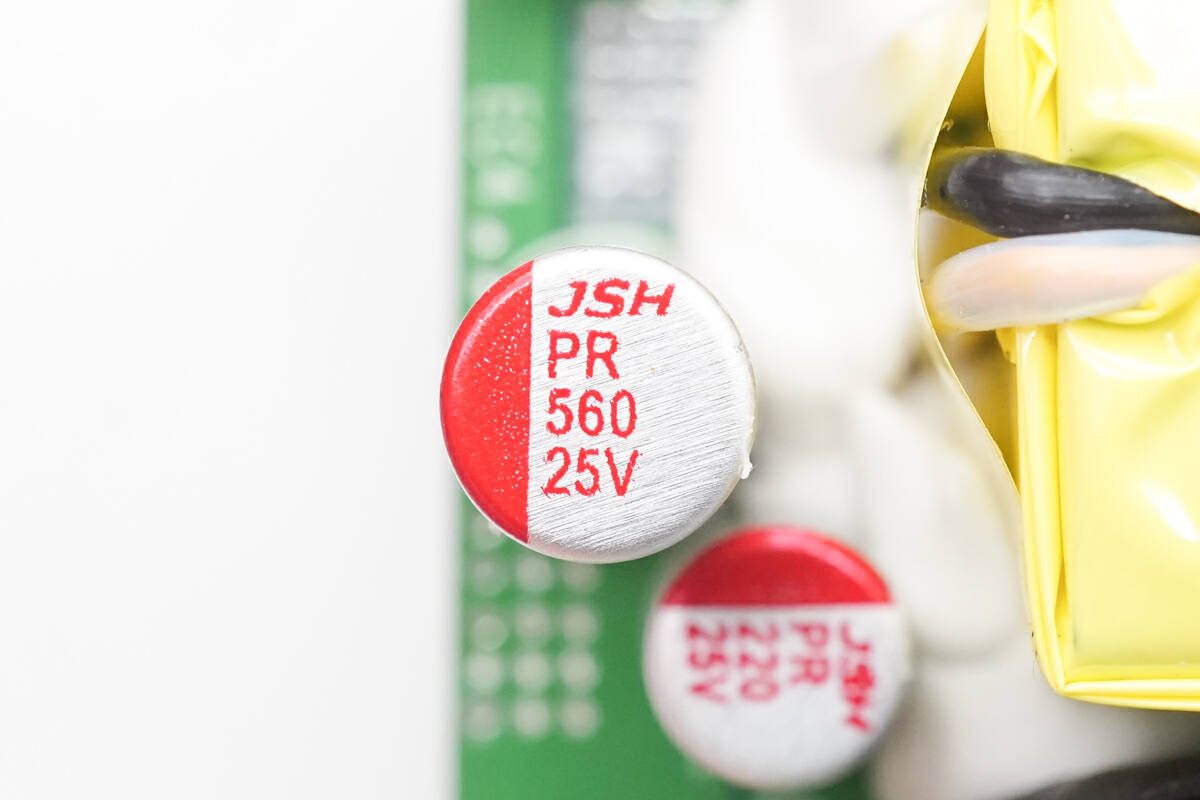

輸(shu)出濾波電容(rong)(rong)來自JSH萬京源，為PR系列固態(tai)電容(rong)(rong)，規格為560μF 25V。

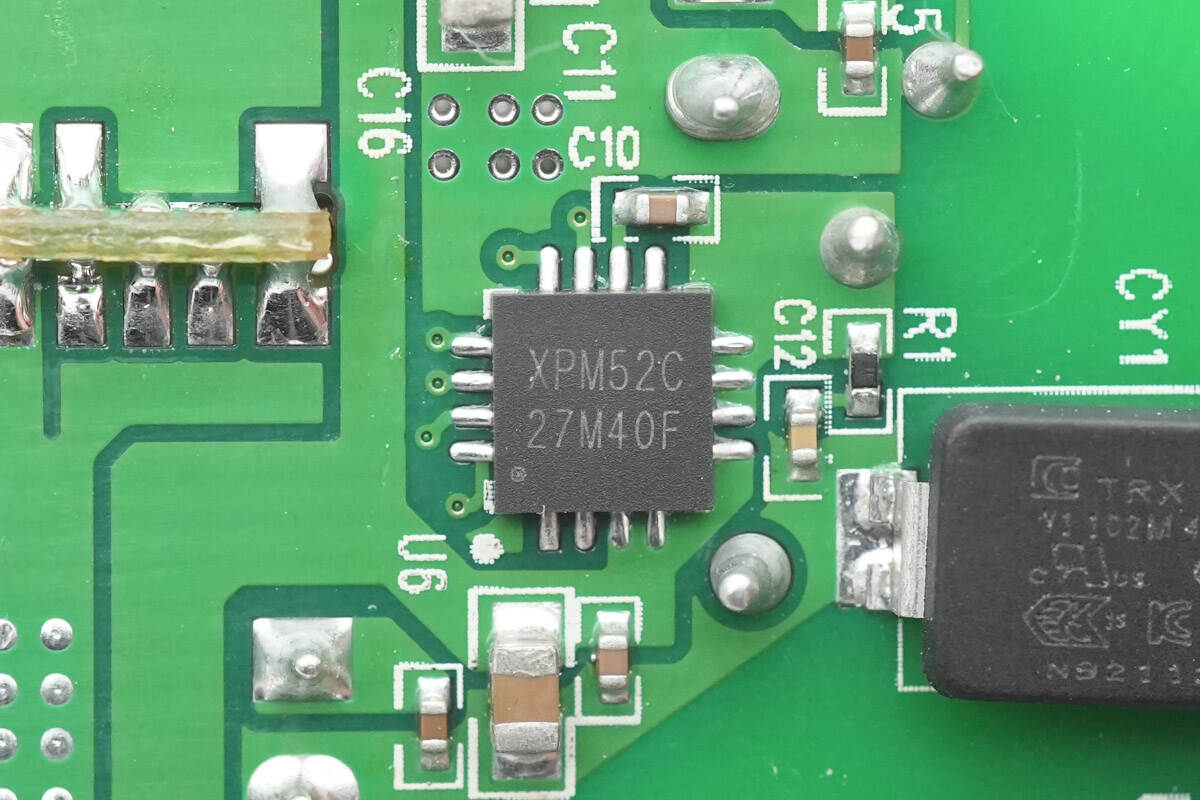

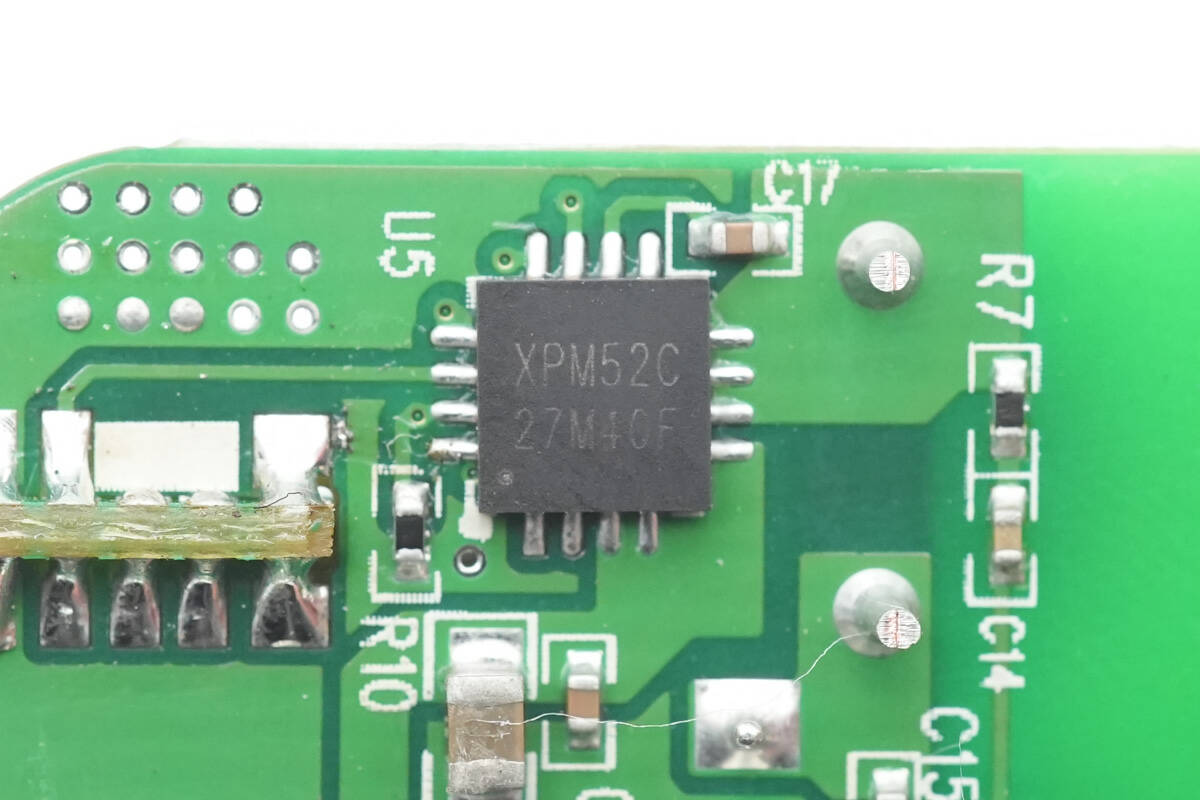

輸出采用(yong)富滿云矽XPM52C內(nei)置協(xie)議(yi)功(gong)(gong)(gong)能(neng)的降(jiang)壓(ya)(ya)轉(zhuan)換器(qi)，進行(xing)降(jiang)壓(ya)(ya)輸出。XPM52C內(nei)置降(jiang)壓(ya)(ya)開關管和(he)協(xie)議(yi)功(gong)(gong)(gong)能(neng)，支(zhi)(zhi)持根據(ju)輸入電壓(ya)(ya)調節輸出電壓(ya)(ya)，支(zhi)(zhi)持65W輸出，內(nei)置多種快充協(xie)議(yi)，支(zhi)(zhi)持多口應用(yong)智能(neng)降(jiang)低輸出功(gong)(gong)(gong)率(lv)，芯片內(nei)置完善的保護功(gong)(gong)(gong)能(neng)，適用(yong)于(yu)車充和(he)快充以及插(cha)排應用(yong)，采用(yong)QFN4*4-16封(feng)裝。

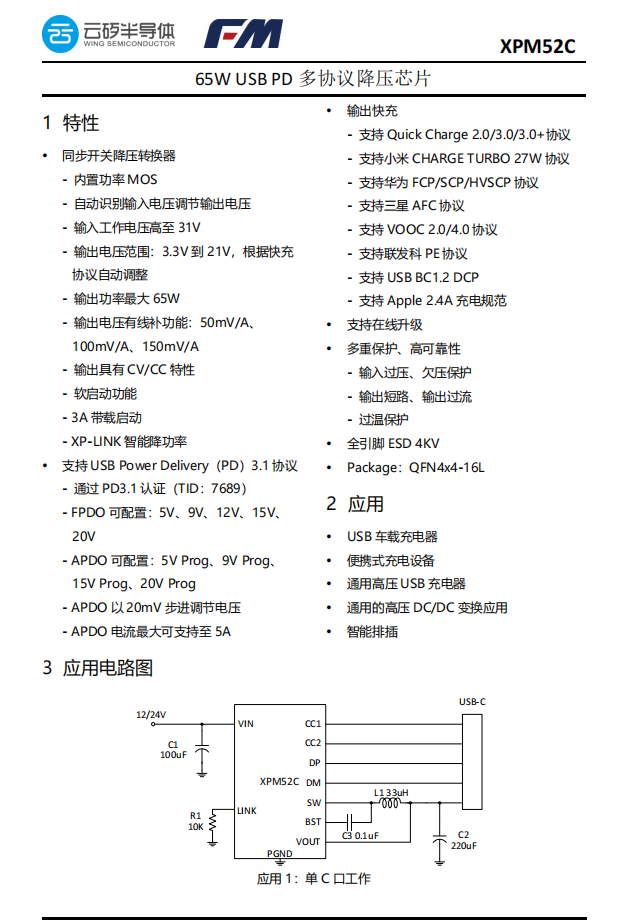

富滿(man)云矽 XPM52C 詳細(xi)資料。

充(chong)(chong)電頭網拆解(jie)了解(jie)到(dao)，采用富(fu)(fu)滿云矽 XPM52C的還(huan)有(you)i-Regal艾(ai)力格(ge)35W雙C口(kou)氮化鎵充(chong)(chong)電器，此外富(fu)(fu)滿云矽XPD系列快充(chong)(chong)協議芯片(pian)還(huan)被公牛，貝爾金(jin)，聯(lian)想，諾基亞，飛利浦(pu)，傲基，倍思，品(pin)(pin)勝，摩米士等(deng)多(duo)個品(pin)(pin)牌的數十款產品(pin)(pin)采用，抓住20W PD快充(chong)(chong)風口(kou)，富(fu)(fu)滿集團云矽半導體單月PD協議芯片(pian)銷量突破千萬(wan)顆。

另外一(yi)路(lu)輸(shu)出(chu)也是采(cai)用XPM52C降(jiang)壓芯片(pian)，兩顆芯片(pian)支持協同(tong)使用，單口全功率(lv)輸(shu)出(chu)，雙口自動降(jiang)功率(lv)。

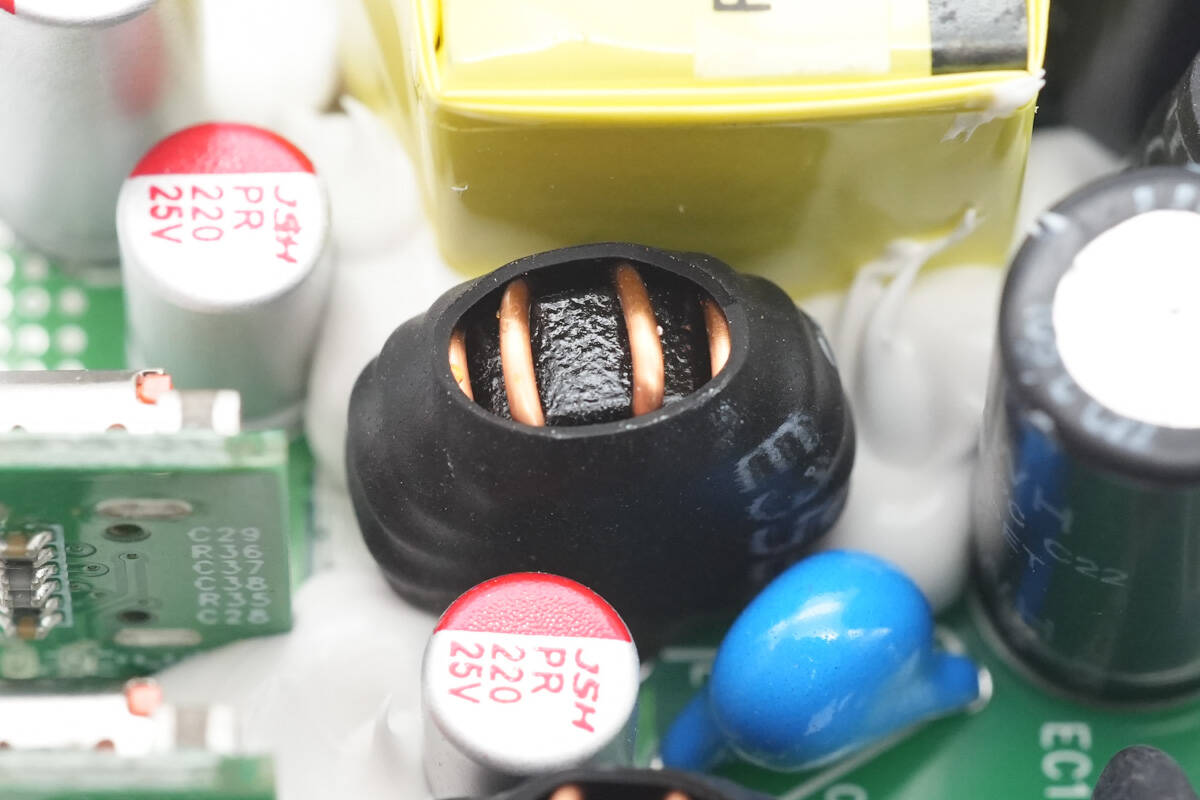

降壓電感外套(tao)熱(re)縮管絕緣，并打膠固(gu)定。

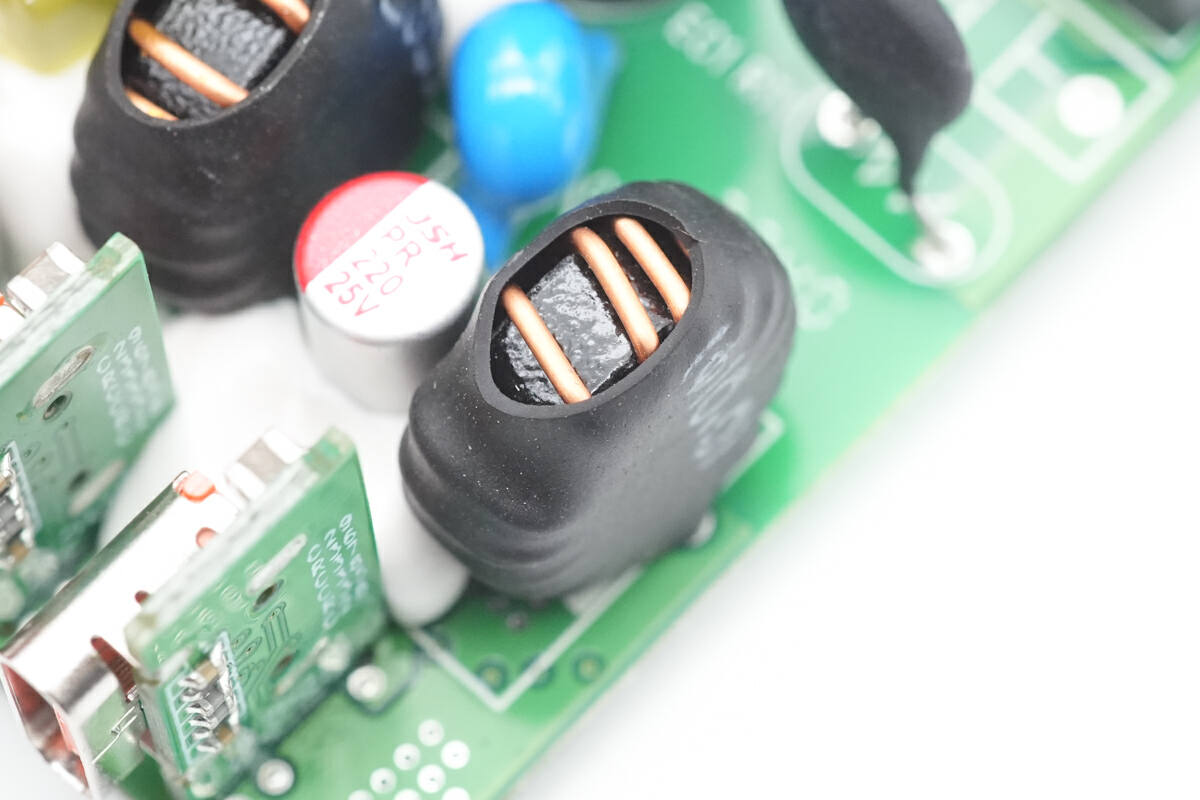

另一顆降壓電(dian)感特寫。

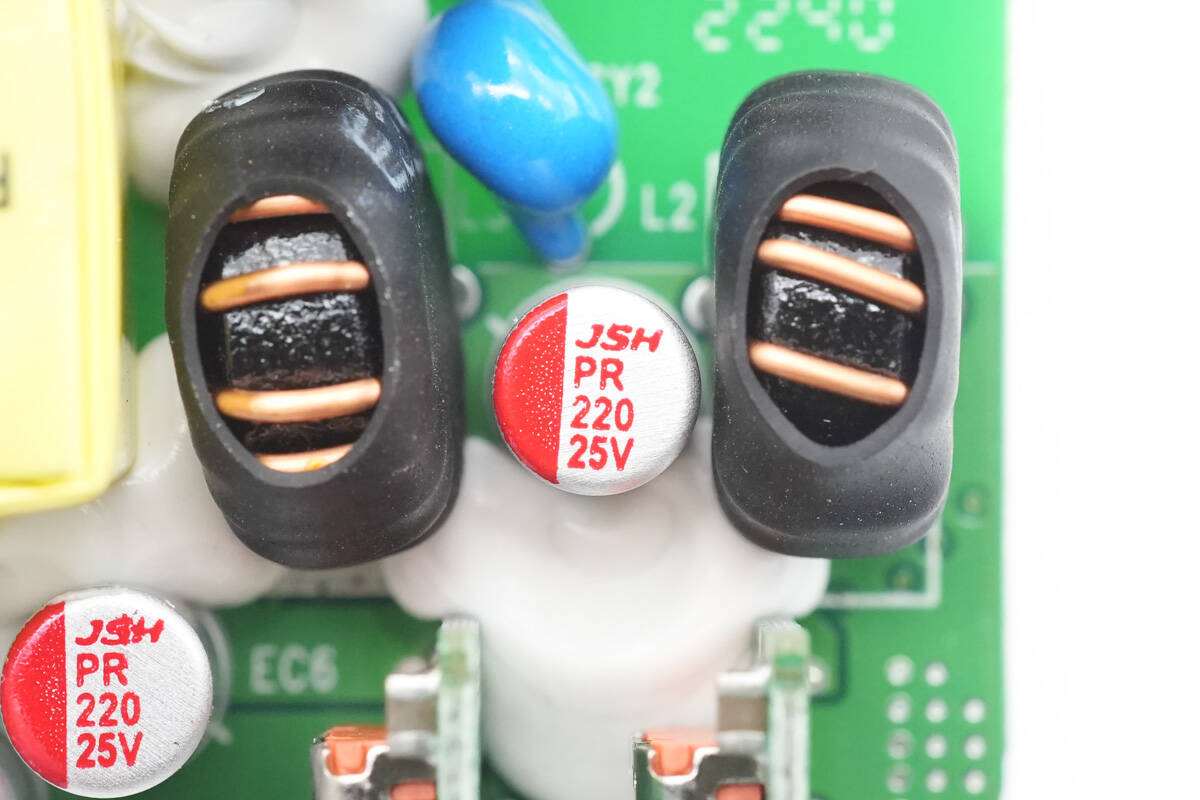

在兩顆降壓(ya)電(dian)感(gan)中(zhong)間是(shi)輸(shu)出濾(lv)波電(dian)容，為萬京(jing)源PR系列固(gu)態電(dian)容，規格為220μF 25V。

另(ling)一(yi)顆輸出電容(rong)規格(ge)相同。

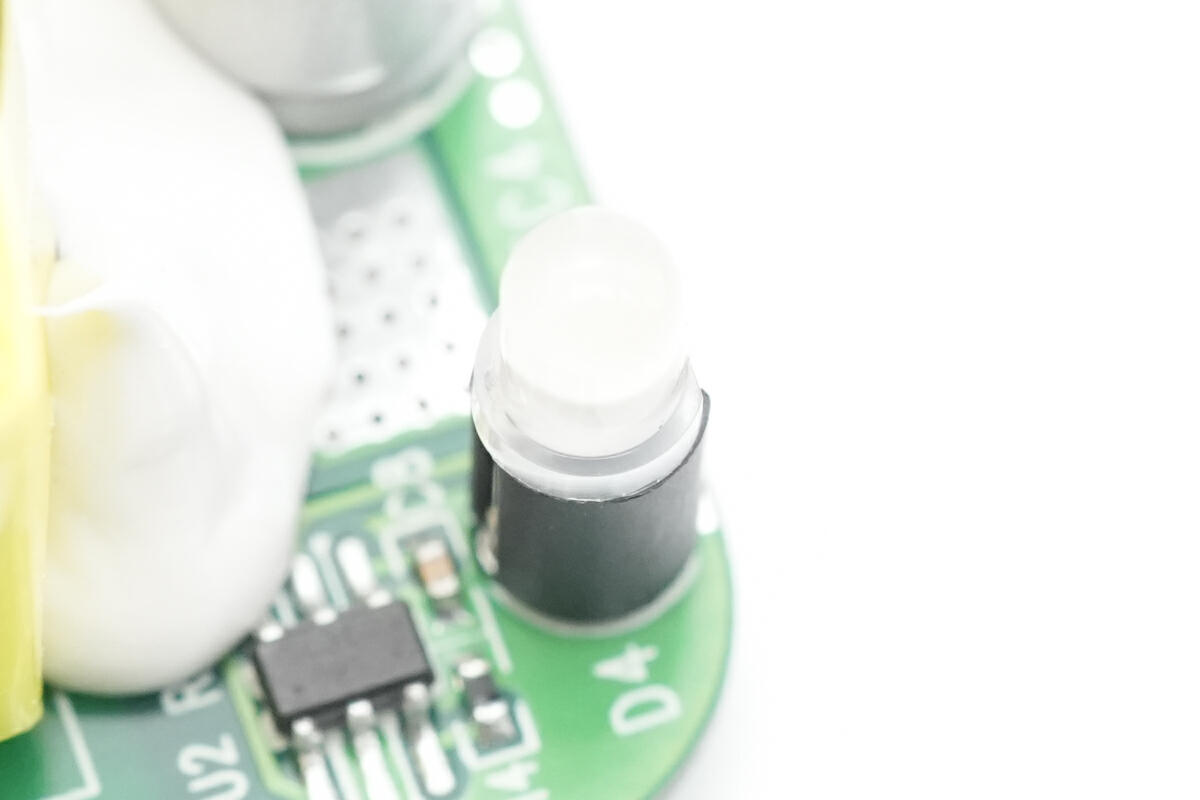

用于電源(yuan)指示的(de)白色LED燈特寫。

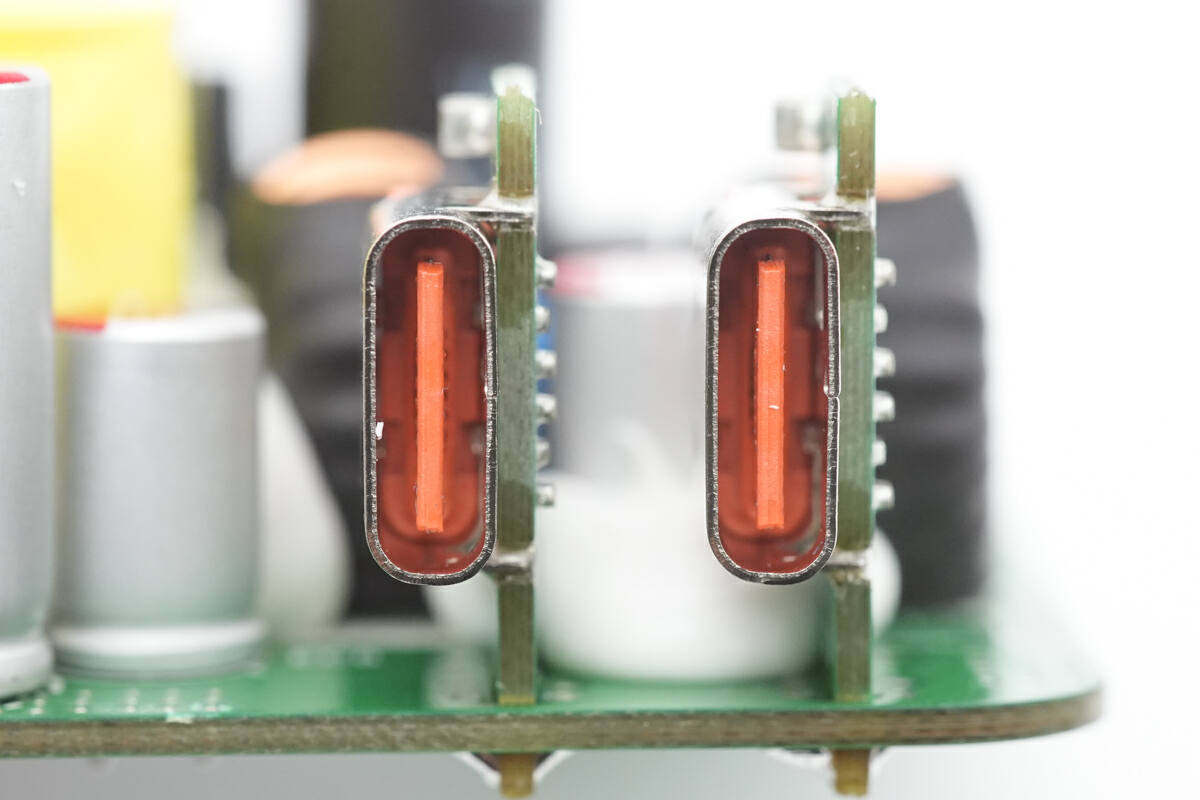

USB-C母座采用橙色膠(jiao)芯(xin)，過孔焊接固(gu)定。

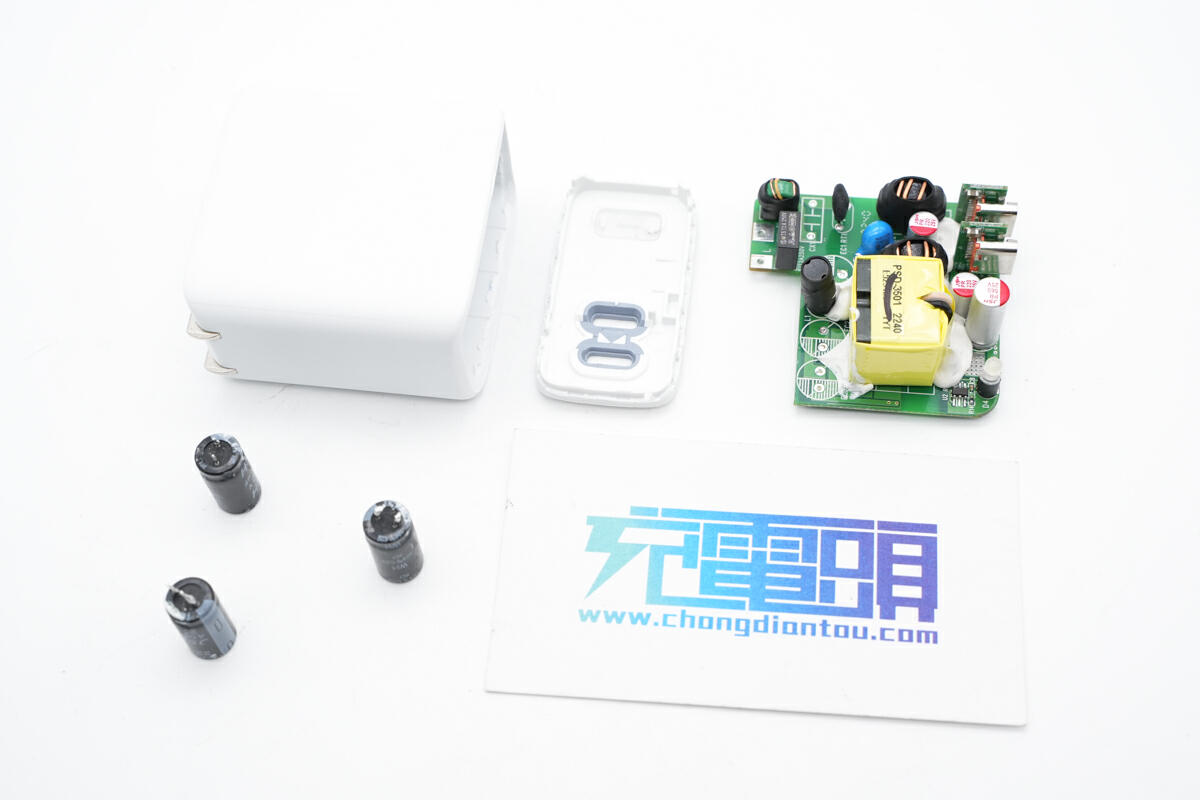

全(quan)部拆(chai)解一覽，來張全(quan)家福(fu)。

充電頭網拆解總結

安福瑞推(tui)出(chu)的這款35W氮化(hua)鎵充電(dian)器采(cai)用折疊插腳設計，外殼光滑圓潤(run)，小巧便攜。充電(dian)器支(zhi)持35W單口(kou)輸出(chu)，具備20V輸出(chu)檔位，支(zhi)持筆記本電(dian)腦充電(dian)。雙口(kou)輸出(chu)時支(zhi)持功率自(zi)動(dong)分配，滿(man)足(zu)兩臺手機的同(tong)時快充需(xu)求(qiu)。

充電(dian)(dian)頭網通(tong)過拆解了解到，安福瑞這款35W氮化鎵(jia)充電(dian)(dian)器采(cai)用南芯科技(ji)SC3056+SC3503合封氮化鎵(jia)開關電(dian)(dian)源方(fang)案，輸(shu)出(chu)使用兩(liang)顆富(fu)滿云矽XPM52C同(tong)步(bu)降壓芯片，具(ju)有高集成度和協議全面的優(you)勢。高壓電(dian)(dian)解電(dian)(dian)容和輸(shu)出(chu)濾波固(gu)(gu)態電(dian)(dian)容均來自(zi)萬京源。內(nei)部元器件大(da)面積打膠固(gu)(gu)定，做工扎實，用料可靠。
