【沃爾德實業】案例拆解報告：華湳通20W快充充電器

前言

深圳市華湳通電(dian)(dian)(dian)子科技有限(xian)公司于(yu)2013年成立，主要產品(pin)為(wei)電(dian)(dian)(dian)源適配器，手(shou)機充(chong)電(dian)(dian)(dian)器和(he)數據(ju)(ju)線等，集研發、生產和(he)銷售于(yu)一身。充(chong)電(dian)(dian)(dian)頭網(wang)拿到了(le)華湳通電(dian)(dian)(dian)子推出的20W充(chong)電(dian)(dian)(dian)器，根據(ju)(ju)插腳不(bu)(bu)同和(he)輸(shu)出接(jie)口不(bu)(bu)同，共分為(wei)十個款式。

根據輸出接(jie)口(kou)(kou)的不同，充電器分(fen)為1C1A雙口(kou)(kou)與(yu)單USB-C接(jie)口(kou)(kou)兩種配置，1C1A雙口(kou)(kou)版本(ben)兩個接(jie)口(kou)(kou)均支持快充，雙口(kou)(kou)同時輸出時為5V3A，下面就選取美規版本(ben)進行拆解，看看內部的用料和設計。

華湳通20W快充充電器外觀

華湳通20W充電器有單USB-C口和1A1C雙口兩種配置可供客戶進行選擇，雖說接口數量不同，但兩款充電器外觀設計以及內部用料方案基本一樣。

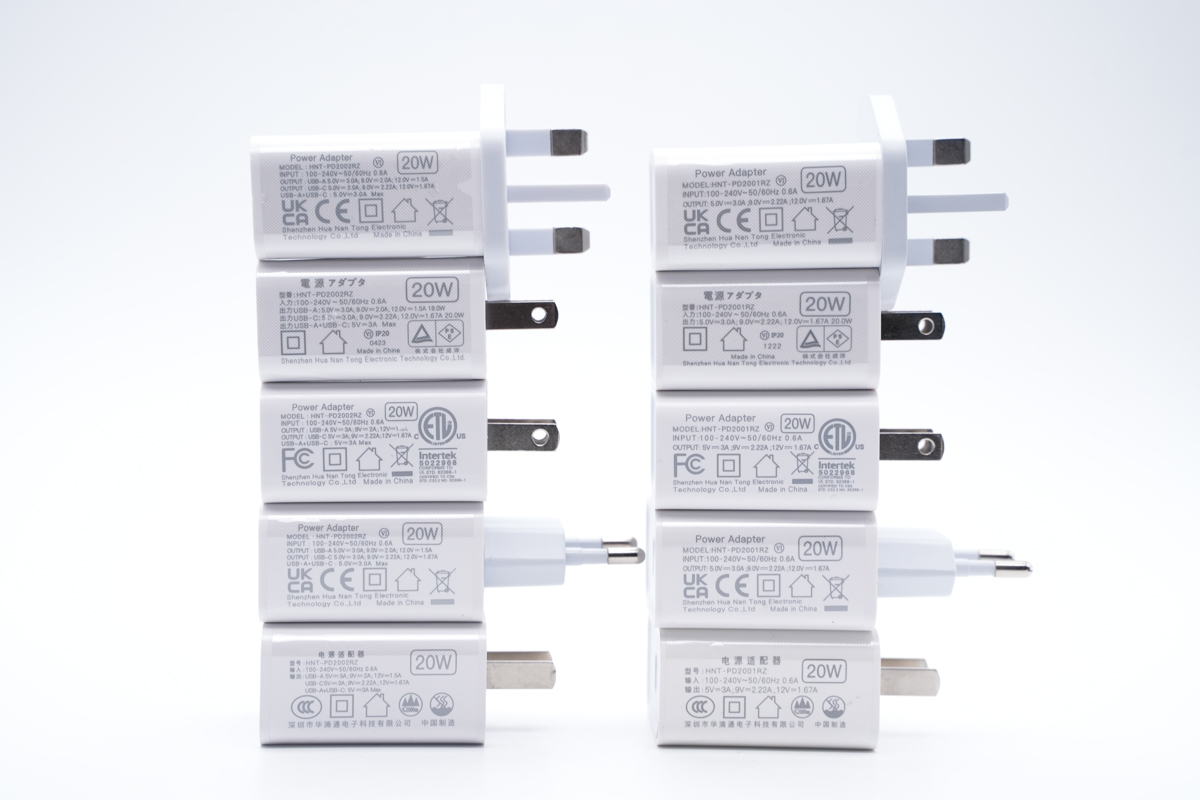

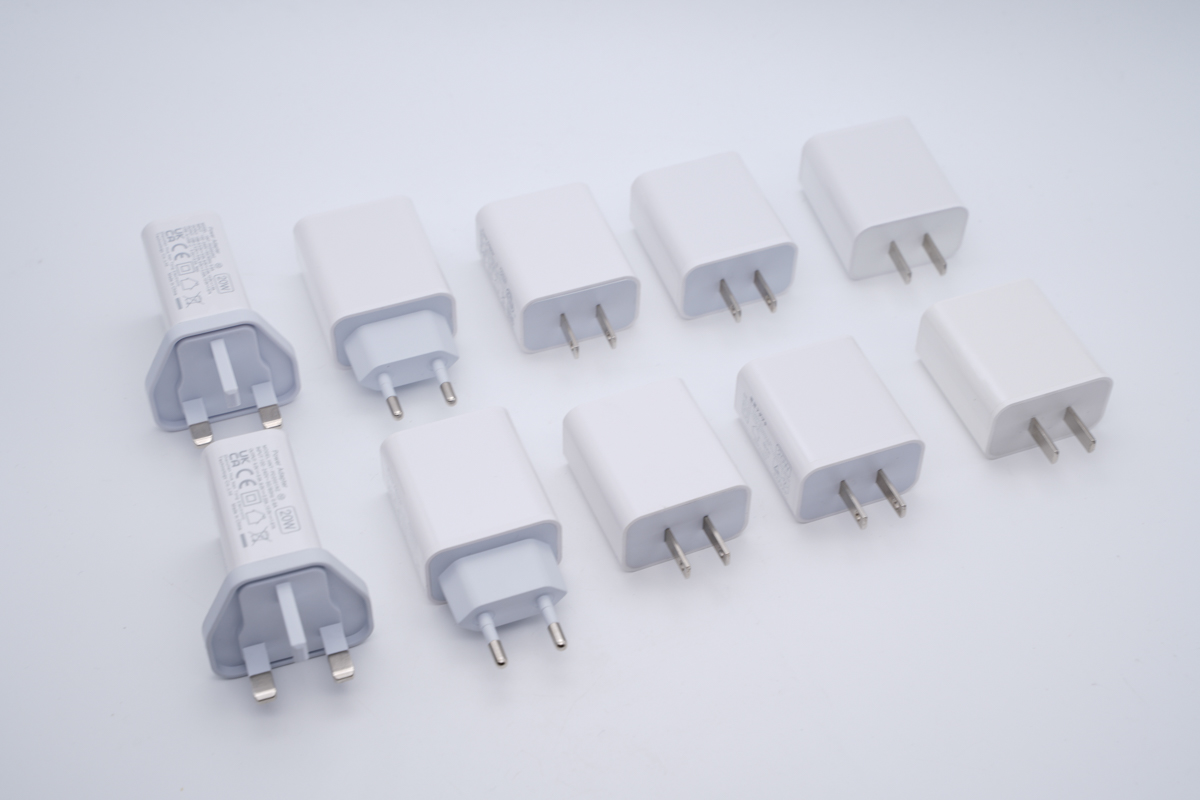

兩款充電器均支持國標、美規、日規、英規、歐規五種插腳可選。

同時充電器(qi)也(ye)都(dou)通過了(le)ETL、PSE、CCC、CE、UKCA、FCC等相應(ying)的安規認證，質量可靠(kao)性有保證，客戶可根據需求放心(xin)進行選擇。

下面充電頭網以美規版本為例進行外觀和拆解部分的介紹。

華湳通20W充電器采用經典直板造型，腰身白色外殼高光亮面處理，輸入輸出端外殼灰色磨砂，配色方面和蘋果原裝20W充電器的一樣。

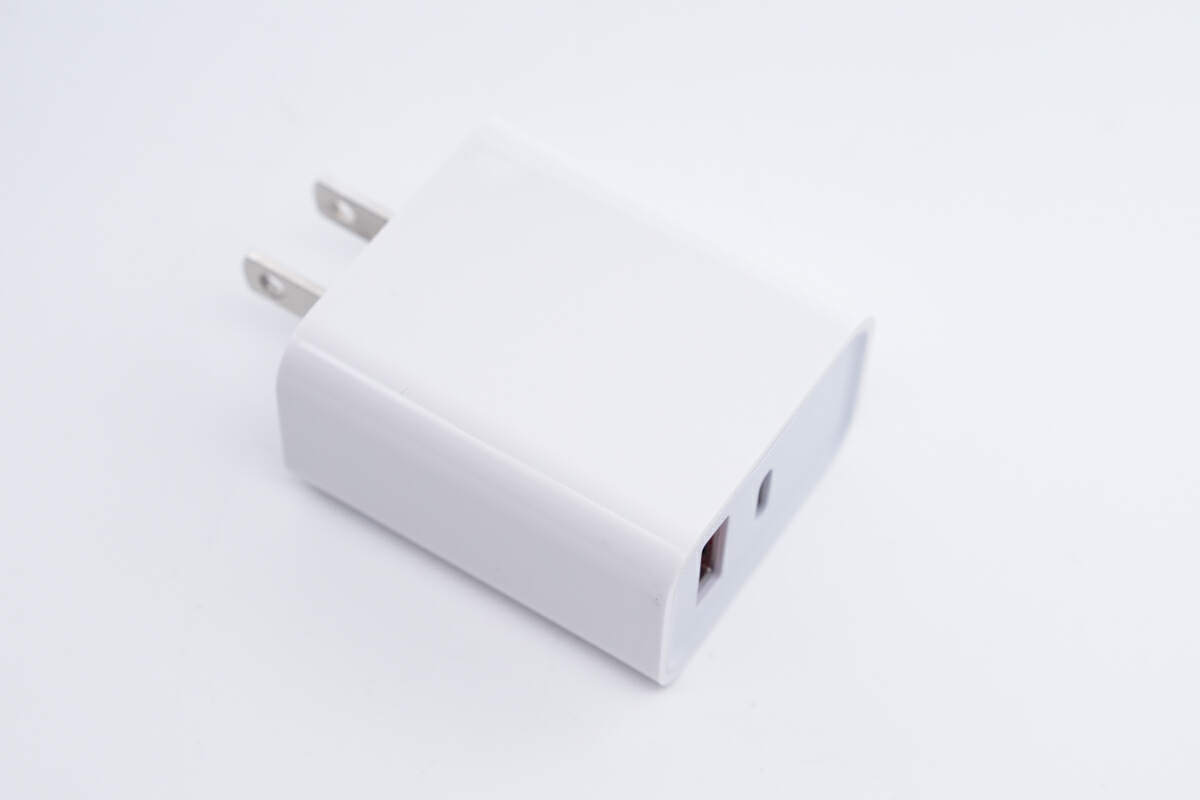

充電器插腳也是固定式，這款為美規。

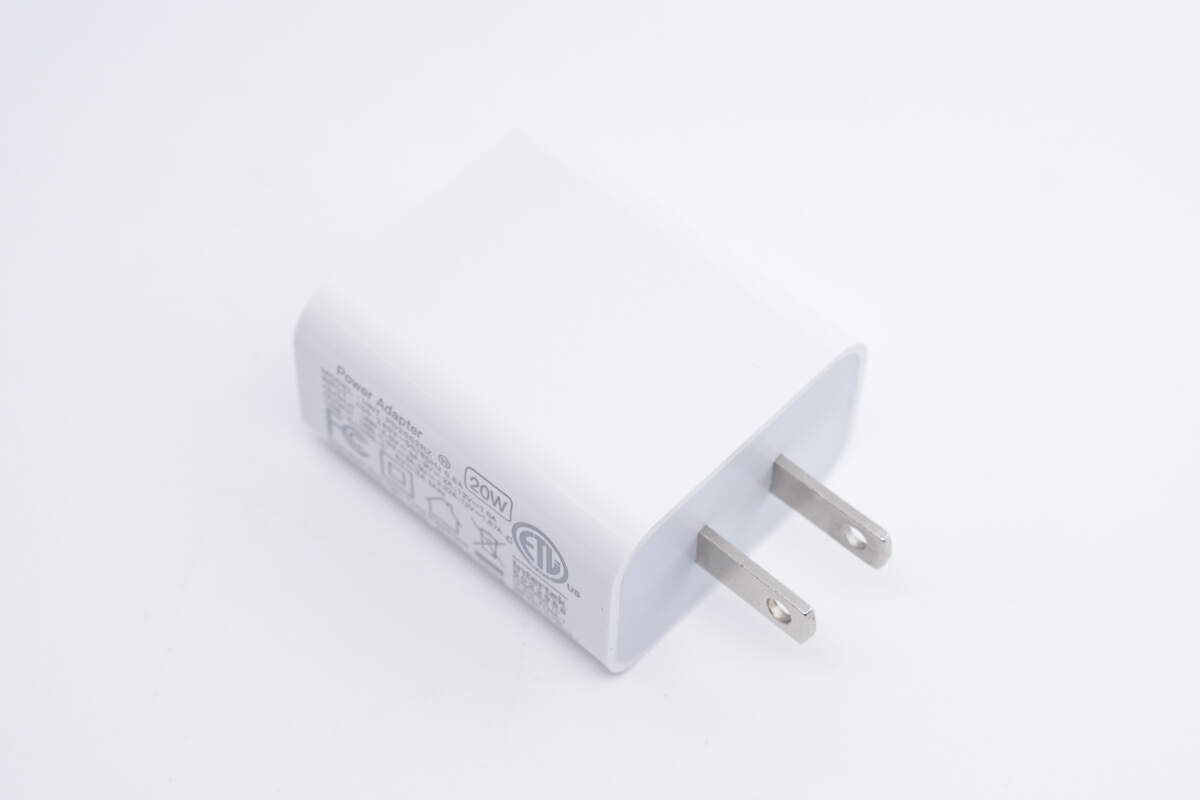

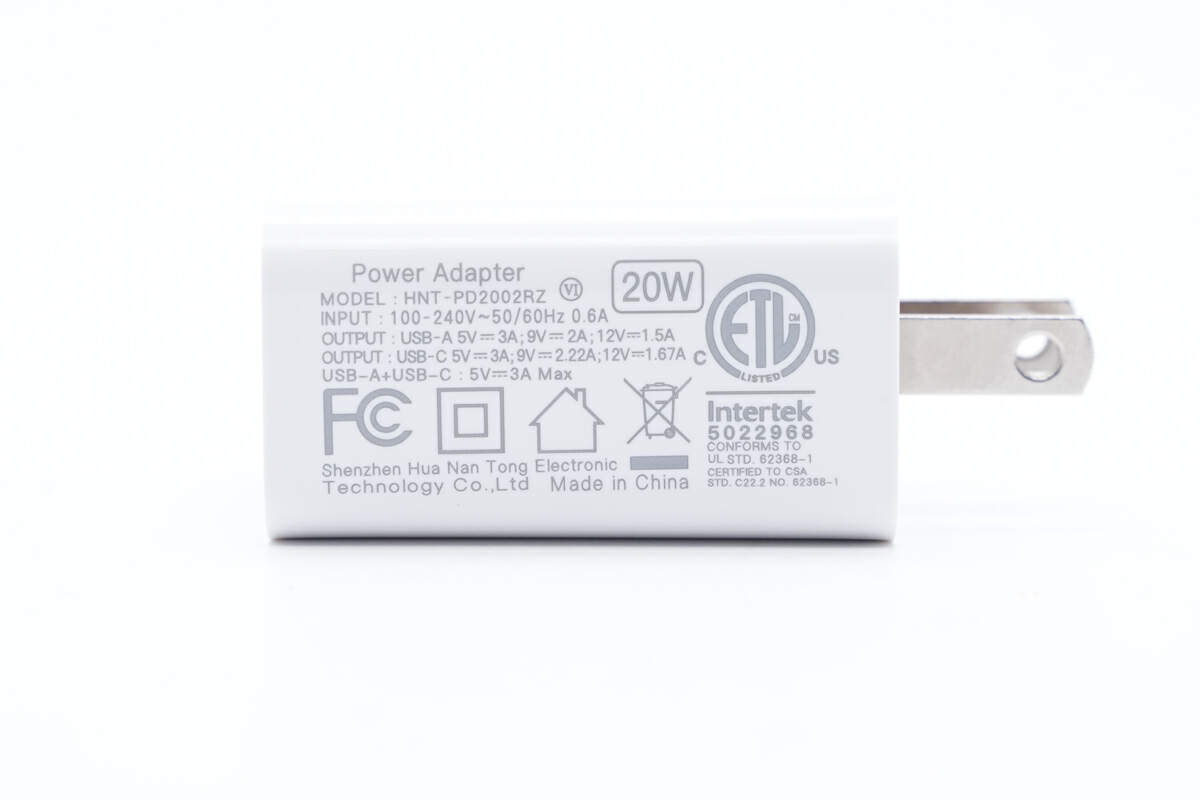

機身一側印有(you)充電器參(can)數

型號：HNT-PD2002RZ

輸(shu)入：100-240V~50/60Hz 0.6A

輸出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2.22A、12V1.67A

USB-A+USB-C：5V3A

充電器通過了FCC、ETL認證。

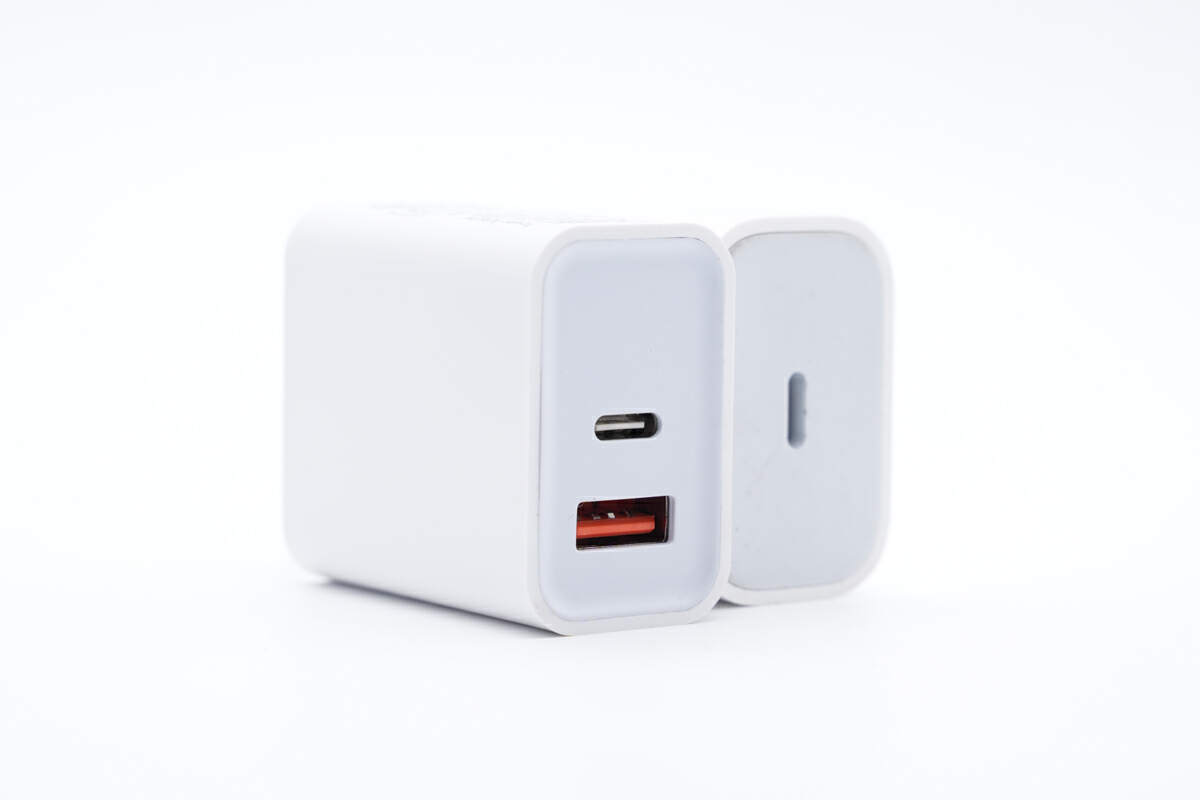

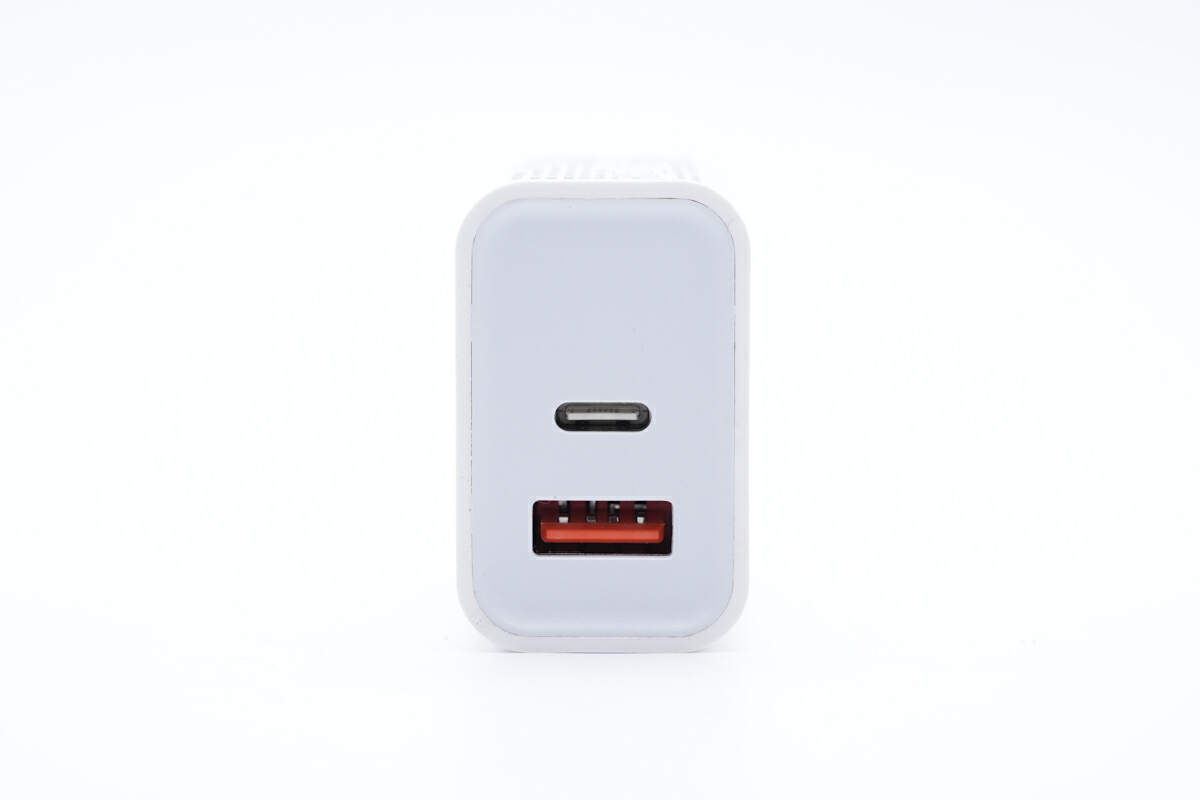

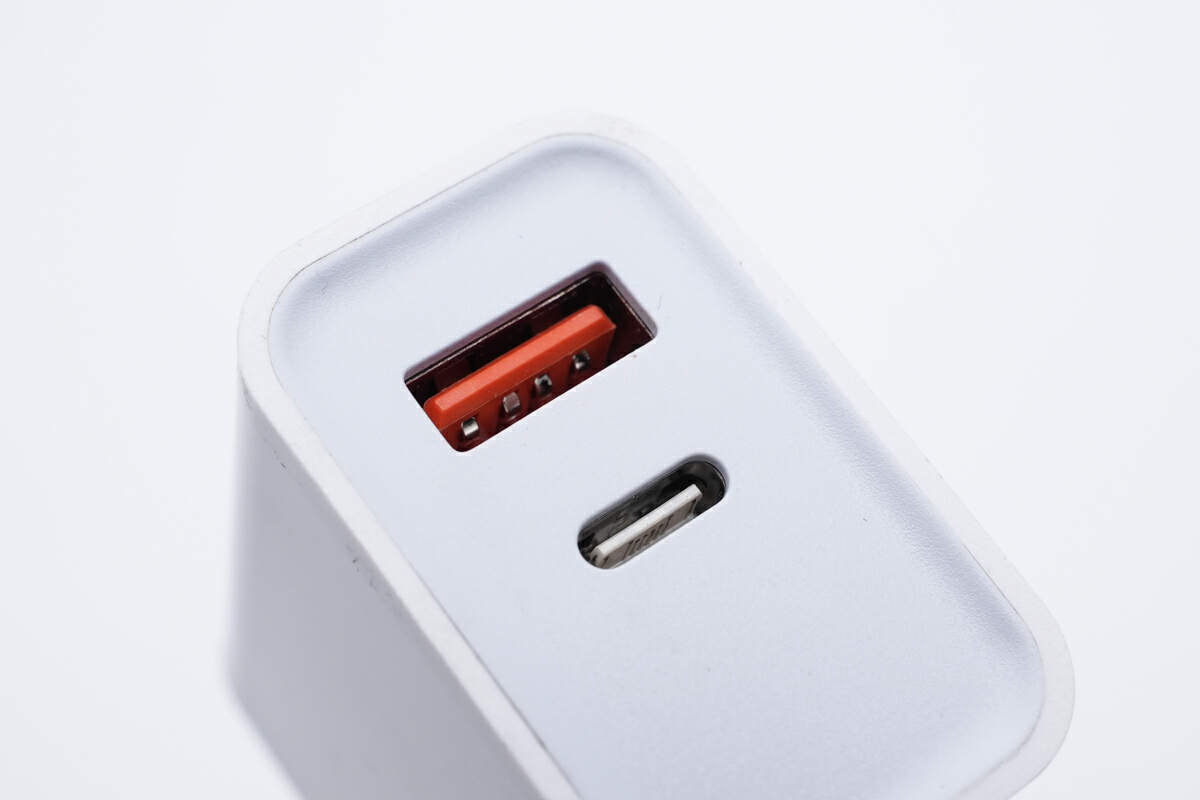

輸出端配備1A1C雙輸出接口，分別采用橘紅色和白色膠芯。

輸出端外殼設計也很有特點，做了內凹設計。

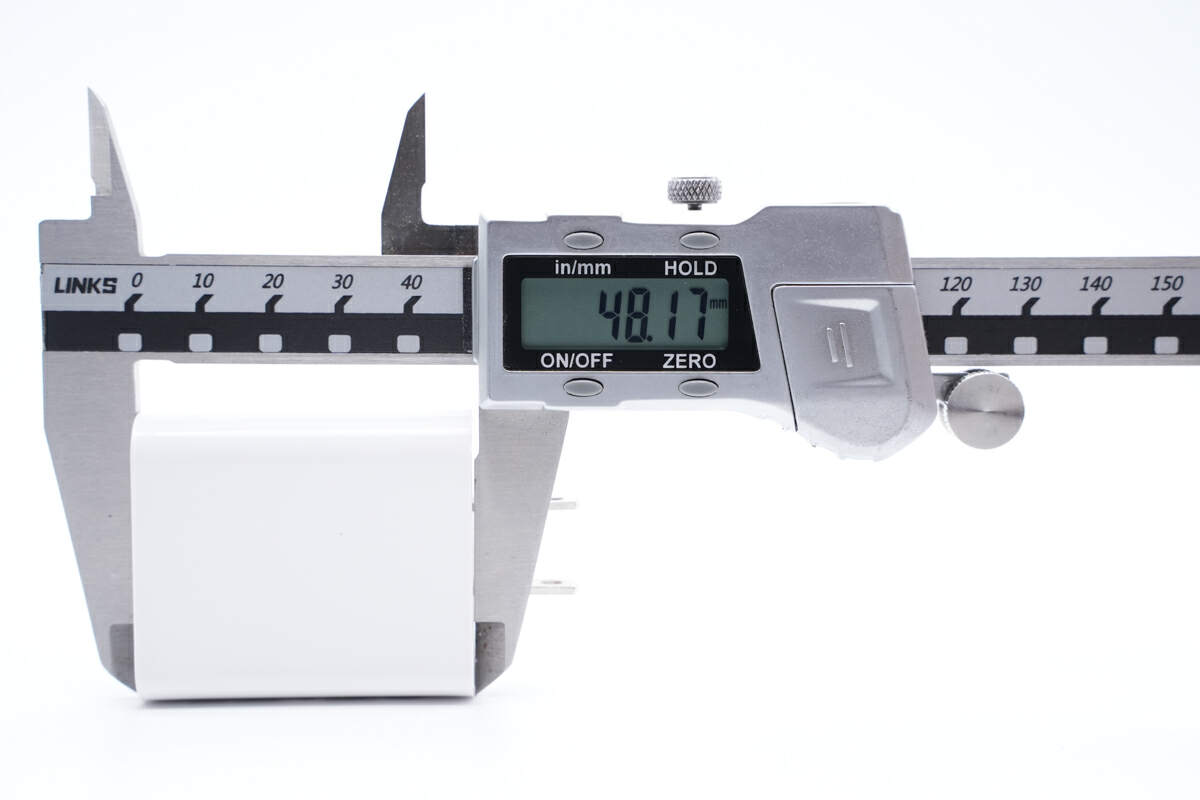

測得充電器機身長度為48.17mm。

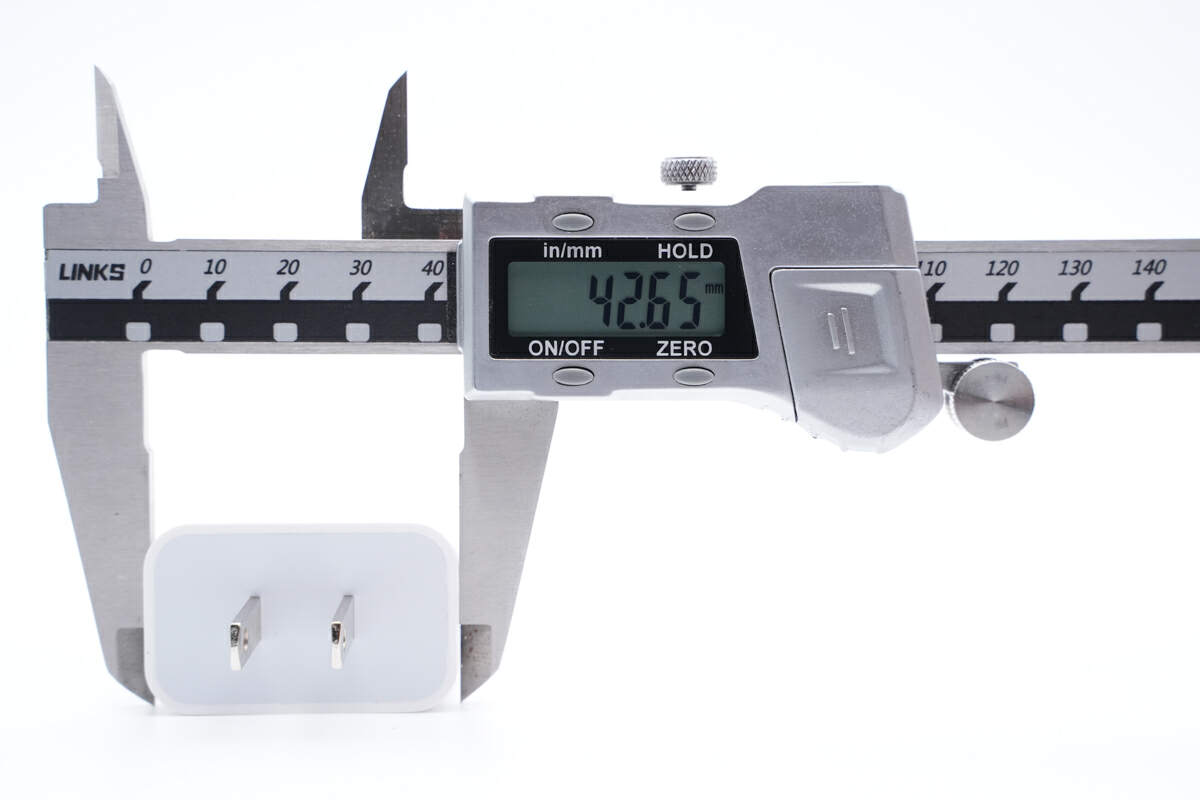

寬度為42.65mm。

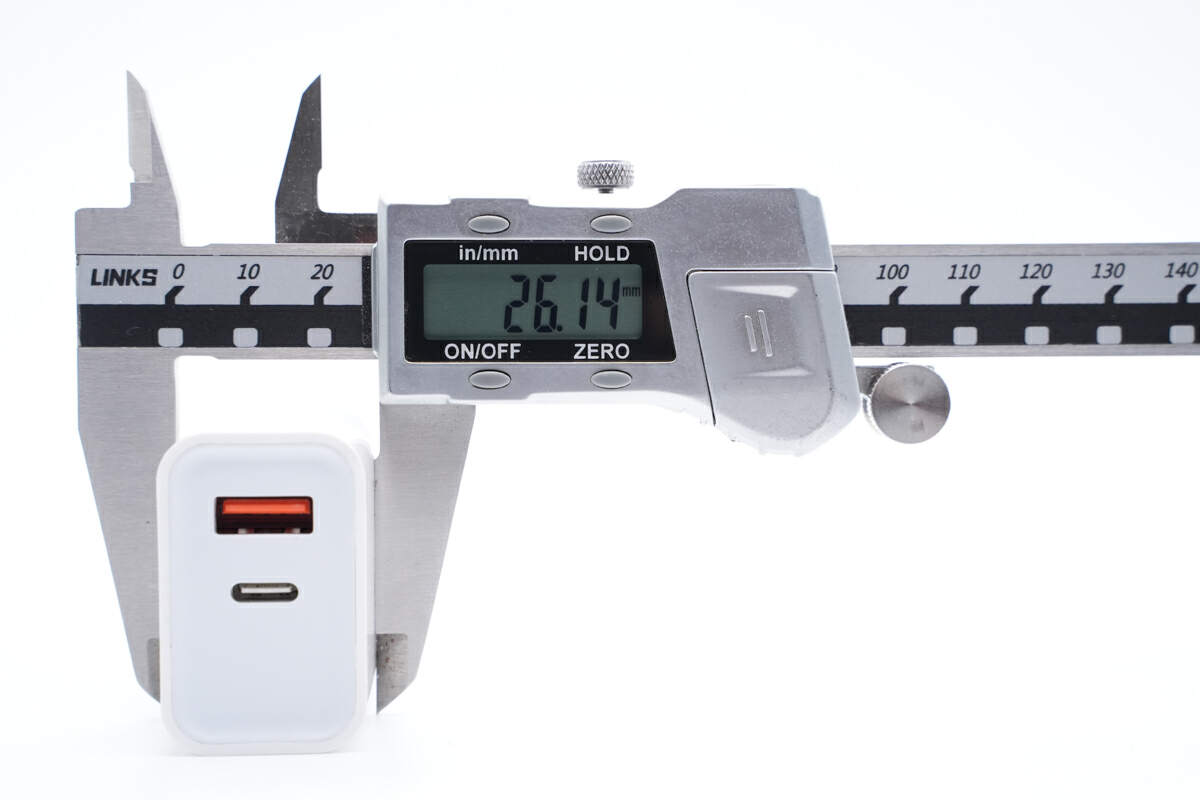

寬度為26.14mm。

和蘋果20W充電器對比，兩者寬度相當，華湳通這款機身稍長一點。

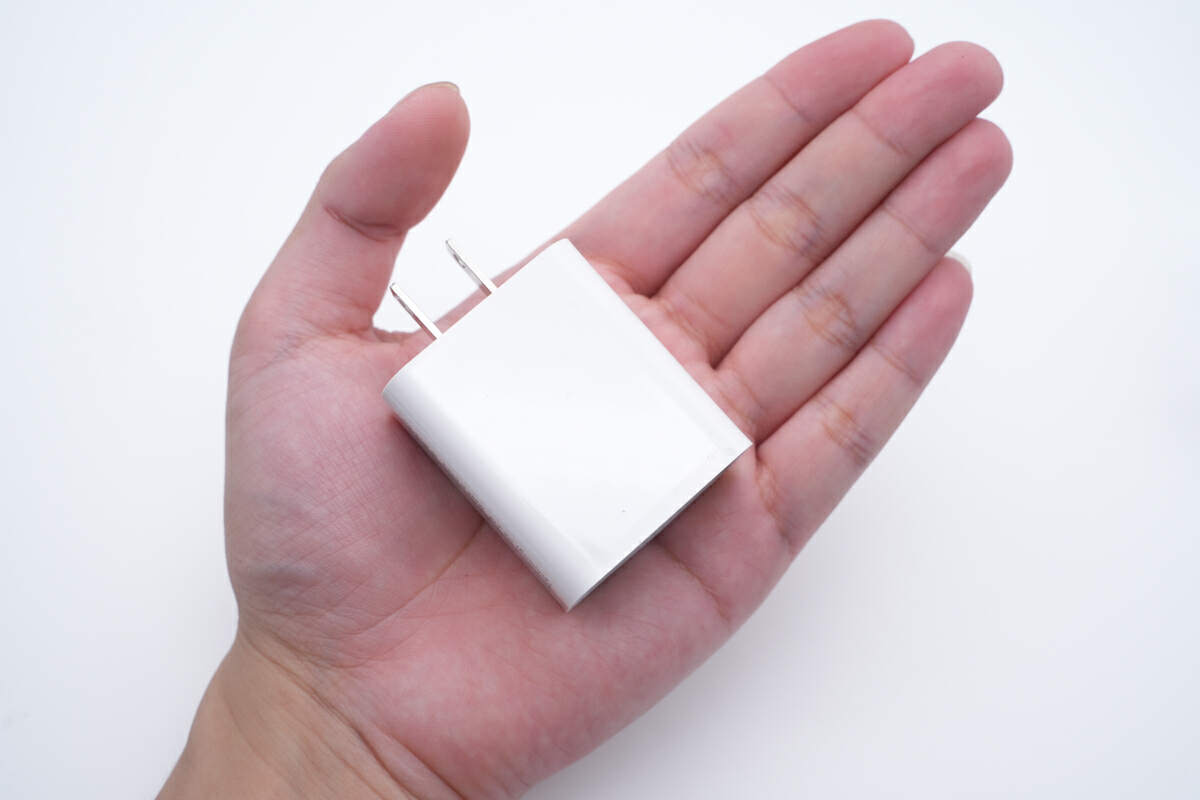

充電器拿在手上的大小直觀感受。

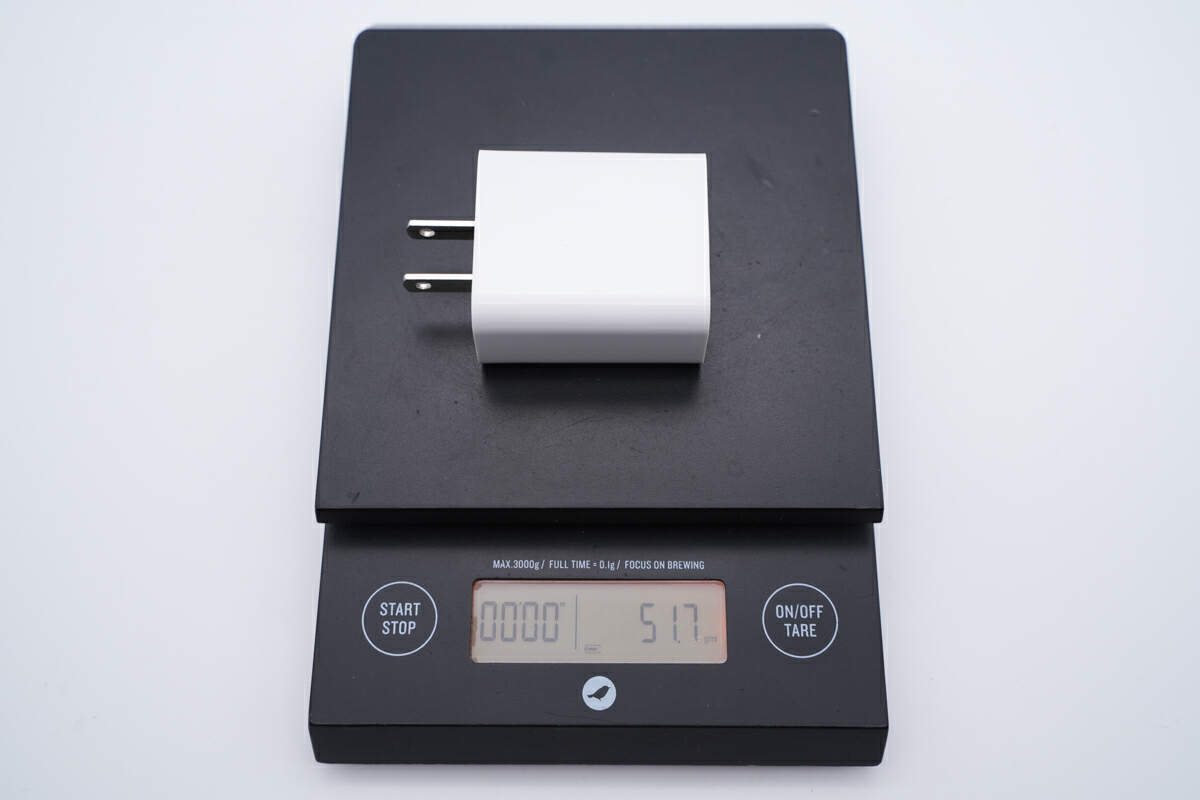

另外測得充電器凈重約為52g。

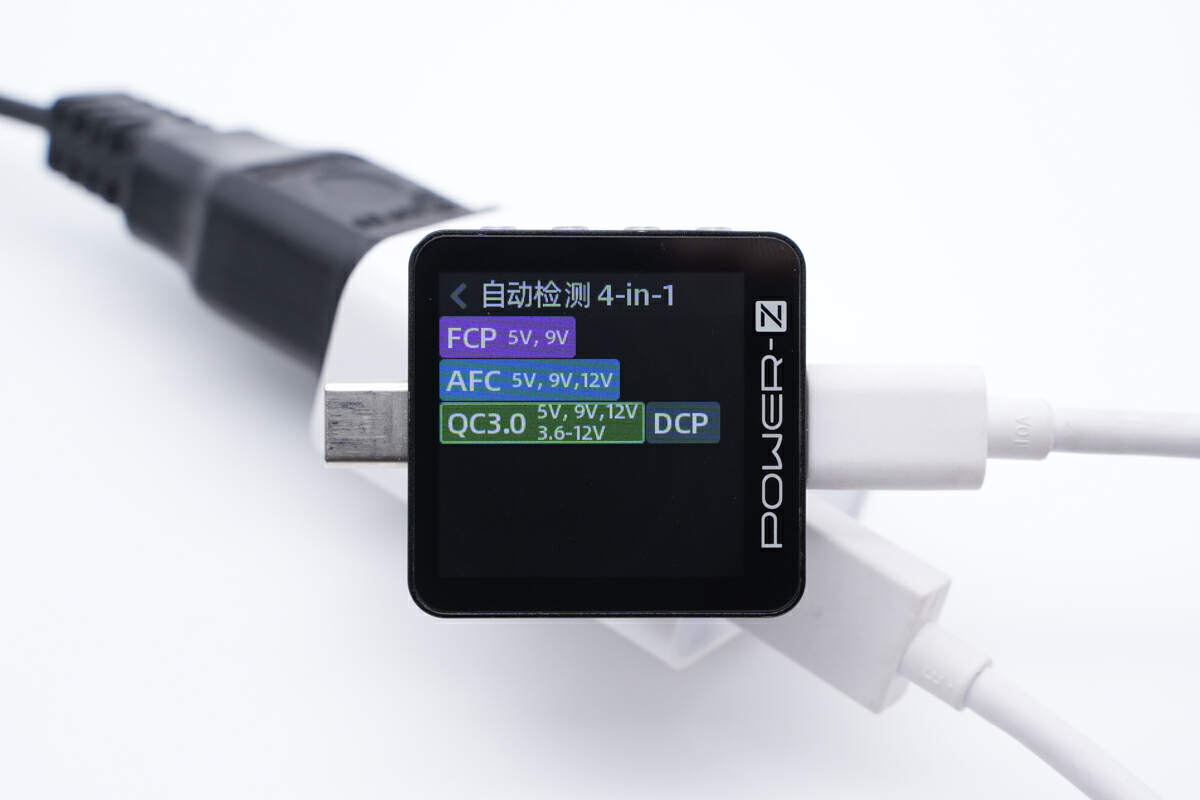

使用ChargerLAB POWER-Z KM003C測得充電器支持FCP、SCP、AFC、QC3+、PD3.0、DCP充電協議。

此外PDO報文顯示USB-C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

測得USB-A口具備FCP、AFC、QC3.0、DCP充電協議。

華湳通20W快充充電器拆解

對華湳通這款20W快充的外觀、大小和性能有了基本了解后，下面就對充電器進行拆解，看看內部做工用料如何。

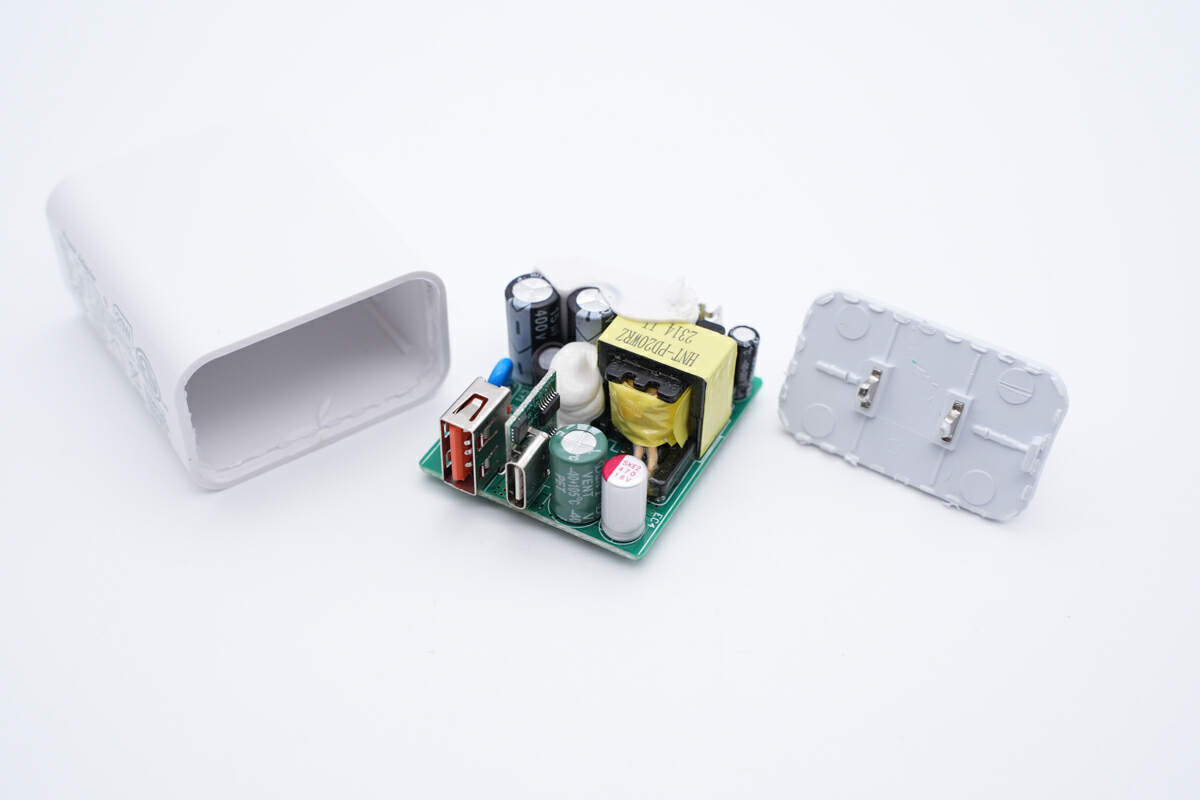

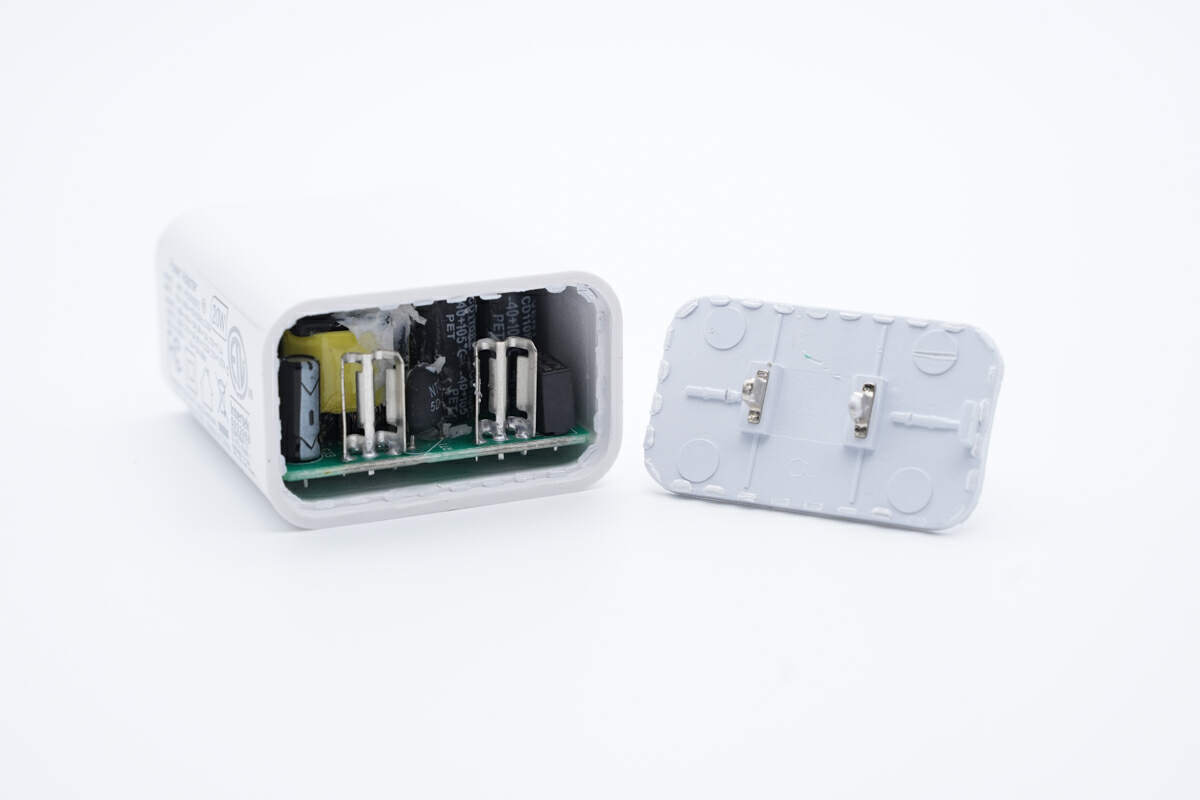

沿殼體接縫拆開充電器外殼，AC插腳通過夾片連接到PCBA模塊供電。

抽出內部PCBA模塊，變壓器打膠固定。

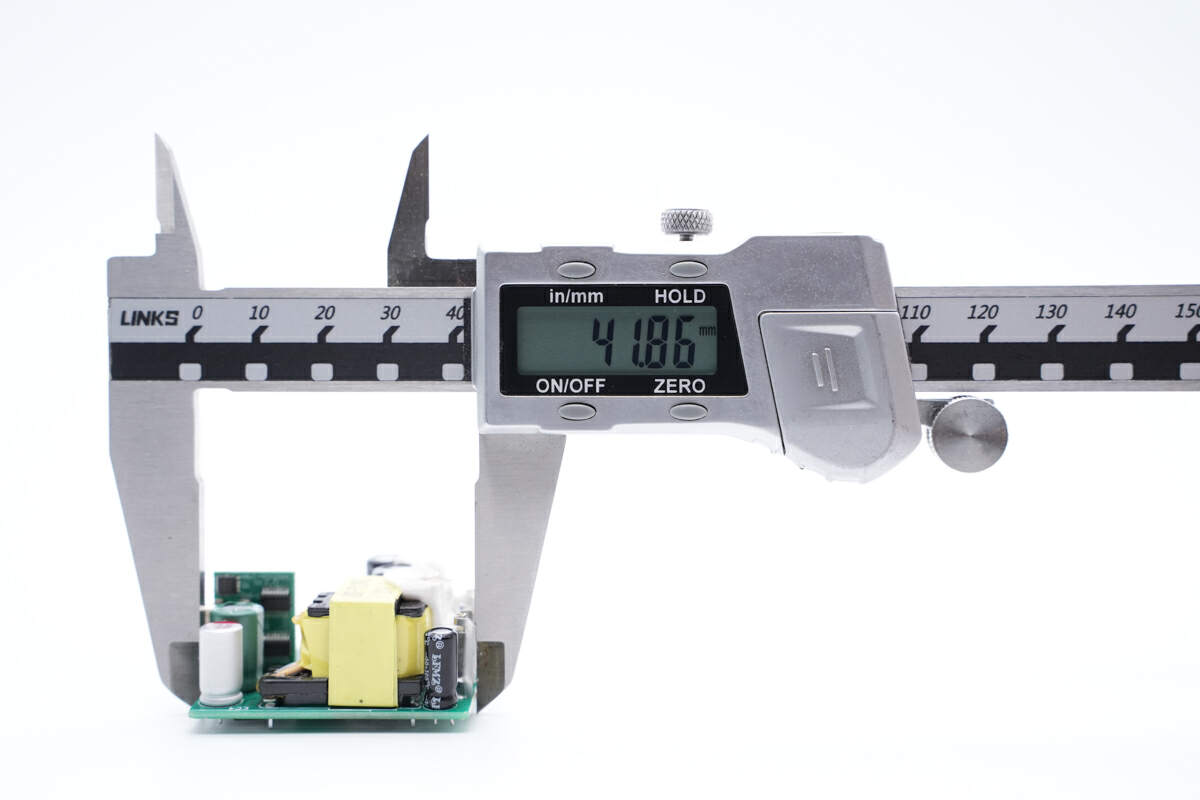

使用游標卡尺測得PCBA模塊長度約為41.86mm。

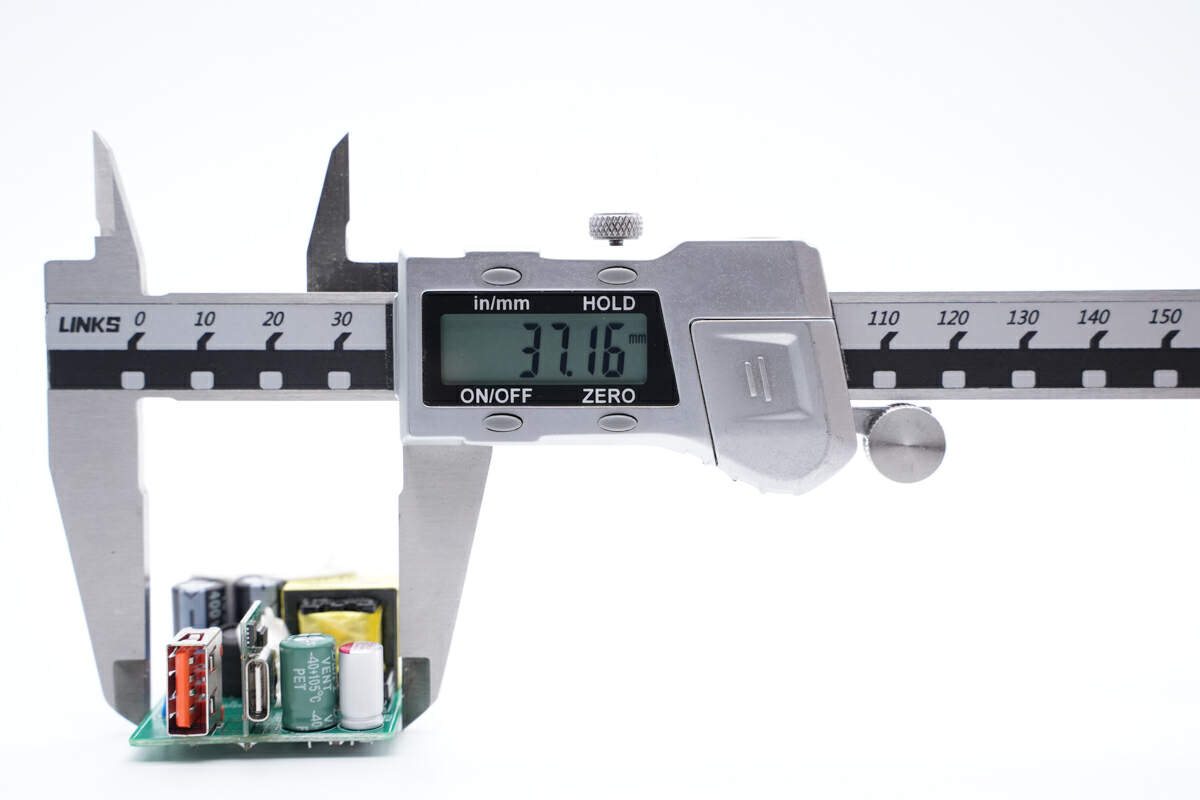

PCBA模塊寬度約為37.16mm。

PCBA模塊厚度約為19.23mm。

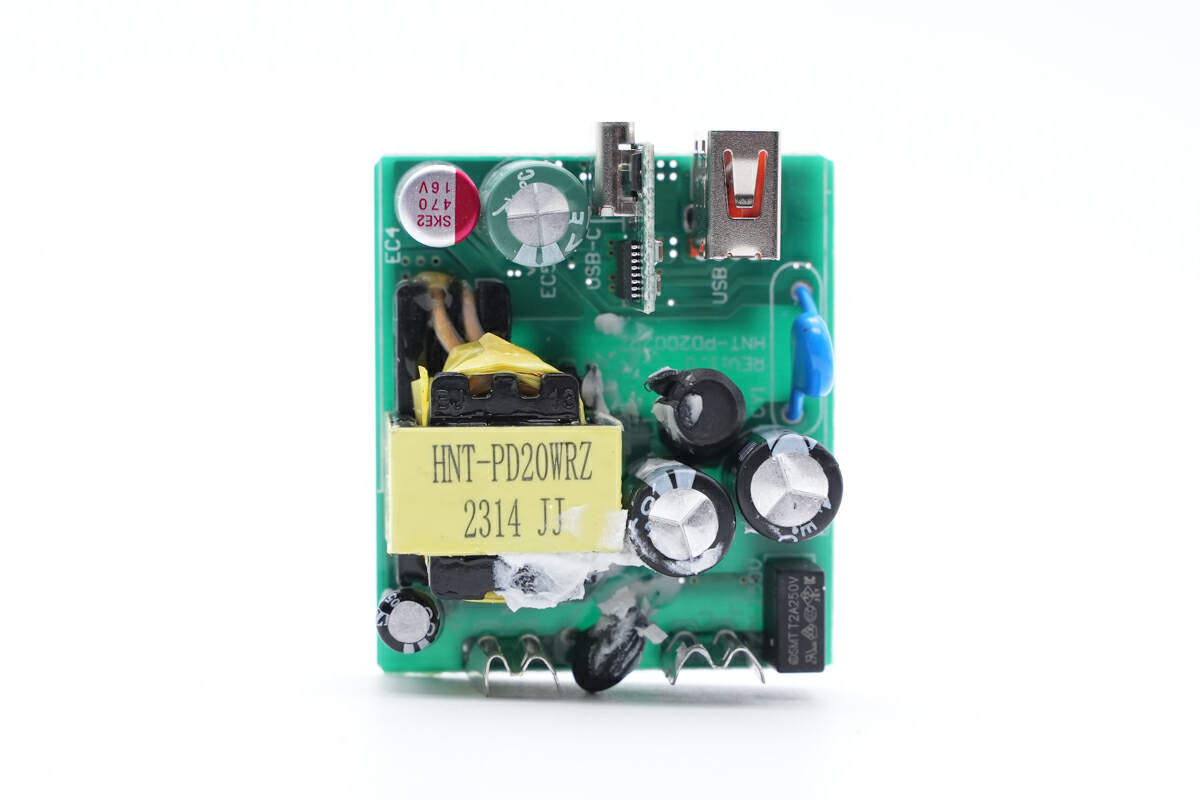

PCBA模塊正面一覽，底部焊接NTC熱敏電阻，保險絲，高壓濾波電容和差模電感。左側焊接變壓器，上方焊接濾波電容。USB-C母座焊接在垂直小板上，協議芯片也焊接在同一塊小板上。

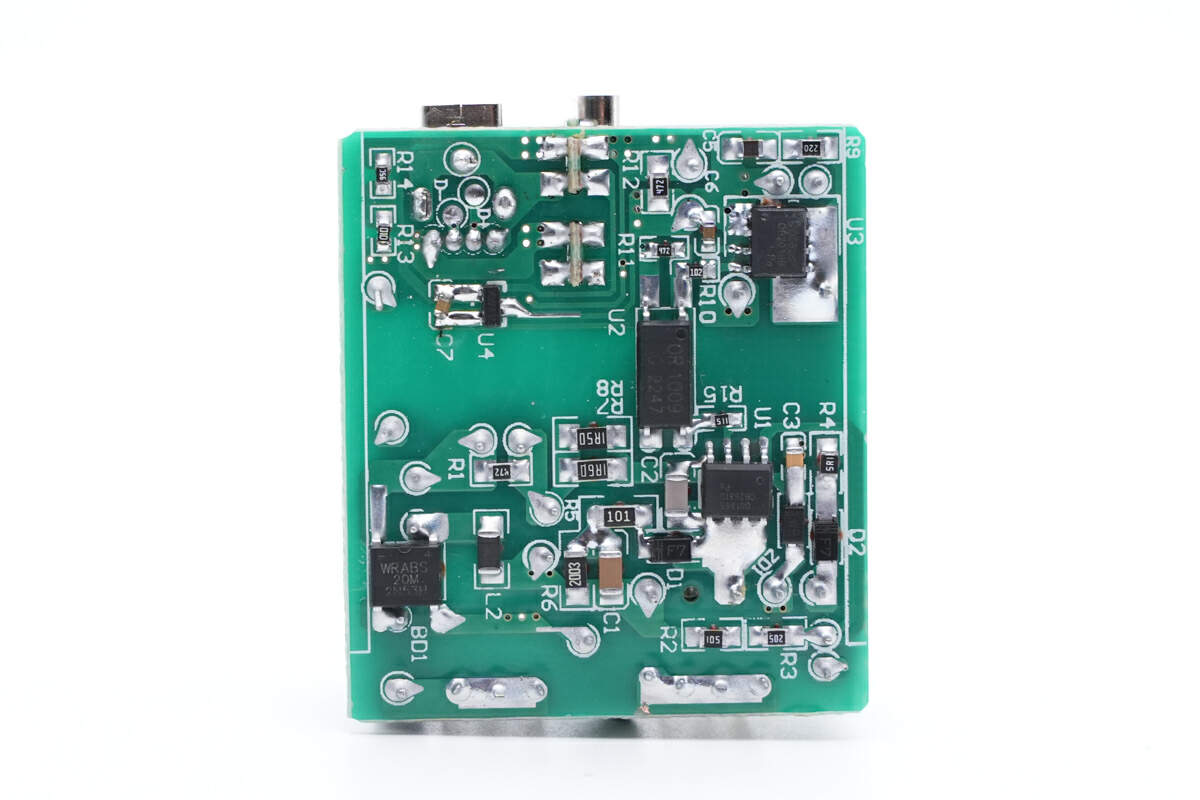

PCBA模塊背面一覽，左側(ce)下方為輸(shu)入整(zheng)流橋，右側(ce)焊接(jie)初級主(zhu)控芯片(pian)(pian)，光耦，上(shang)方焊接(jie)同(tong)步整(zheng)流芯片(pian)(pian)。

通過對充電器PCBA的觀察，華湳通這款20W充電器采用QR開關電源，同步整流輸出。輸出電壓由協議芯片通過光耦反饋進行控制調節，滿足快充不同電壓的輸出需求，實現單口快充，雙口5V的輸出策略。下面我們就從輸入端開始了解這款充電器的用料。

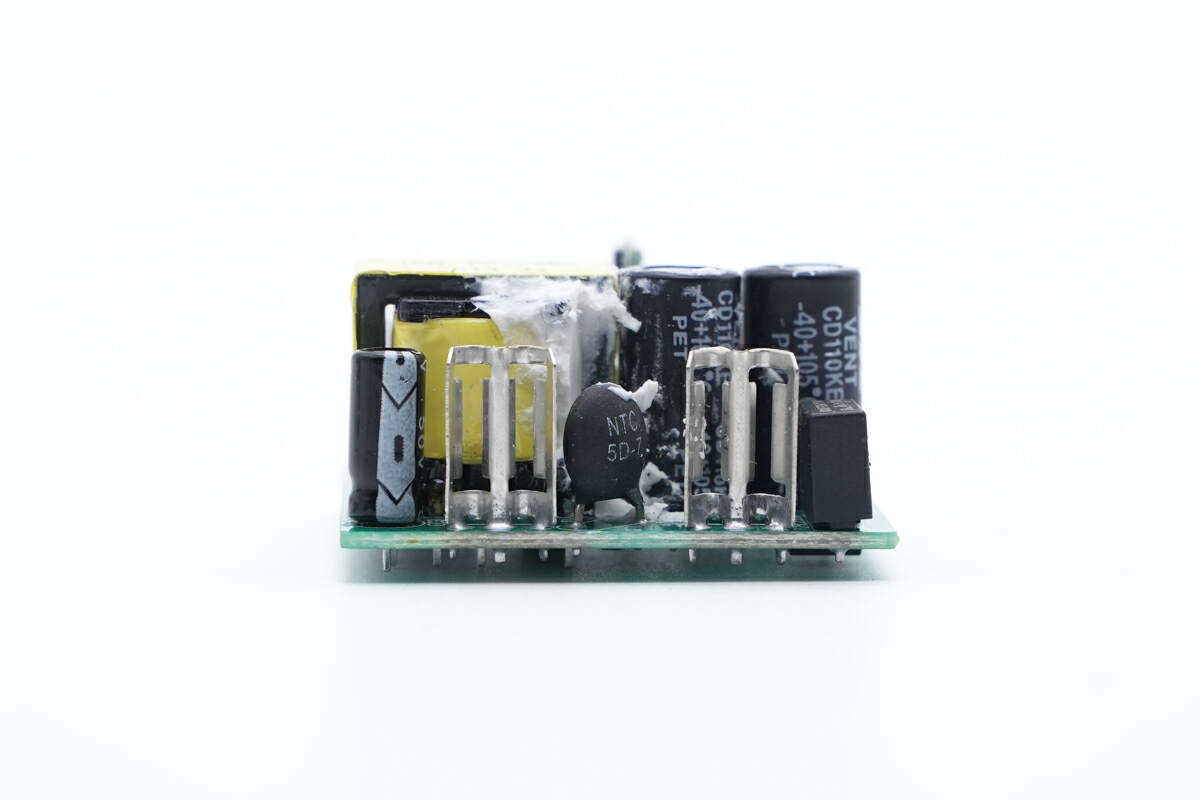

充電器輸入端焊接夾片，NTC熱敏電阻和延時保險絲以及為主控芯片供電的濾波電容。

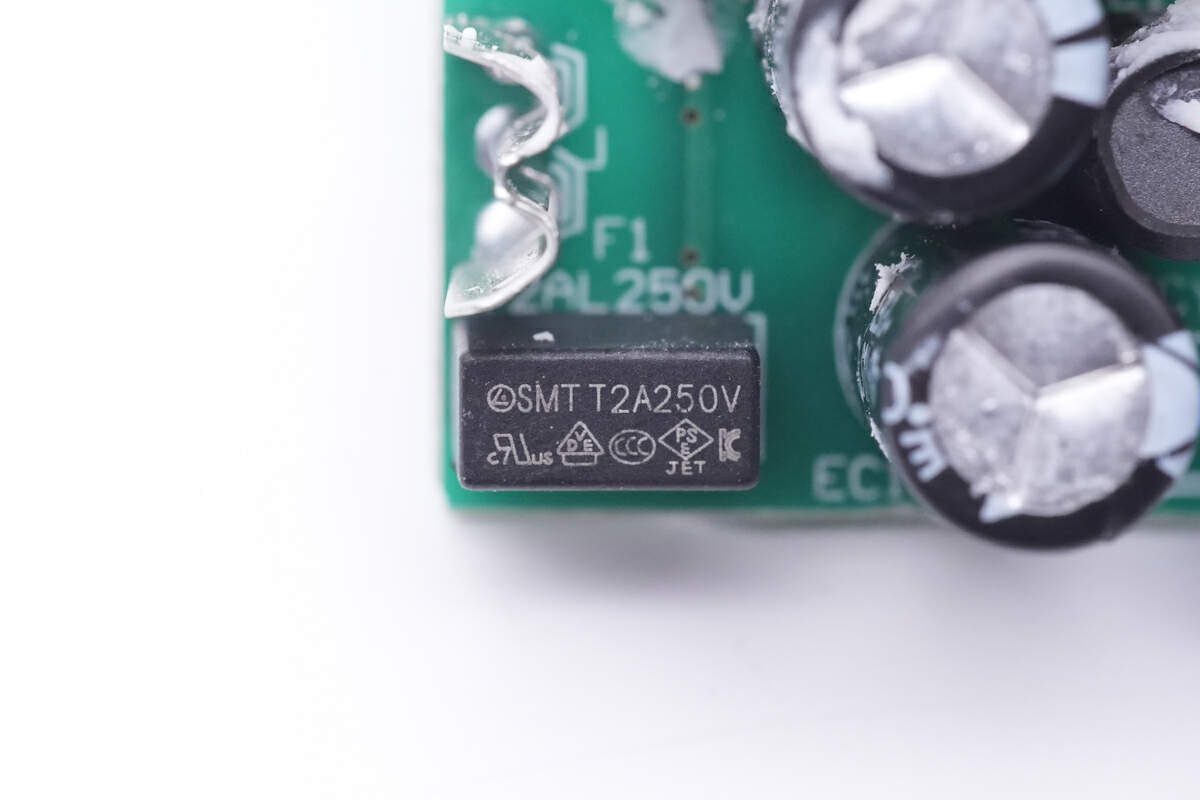

輸入端保險絲規格為2A 250V。

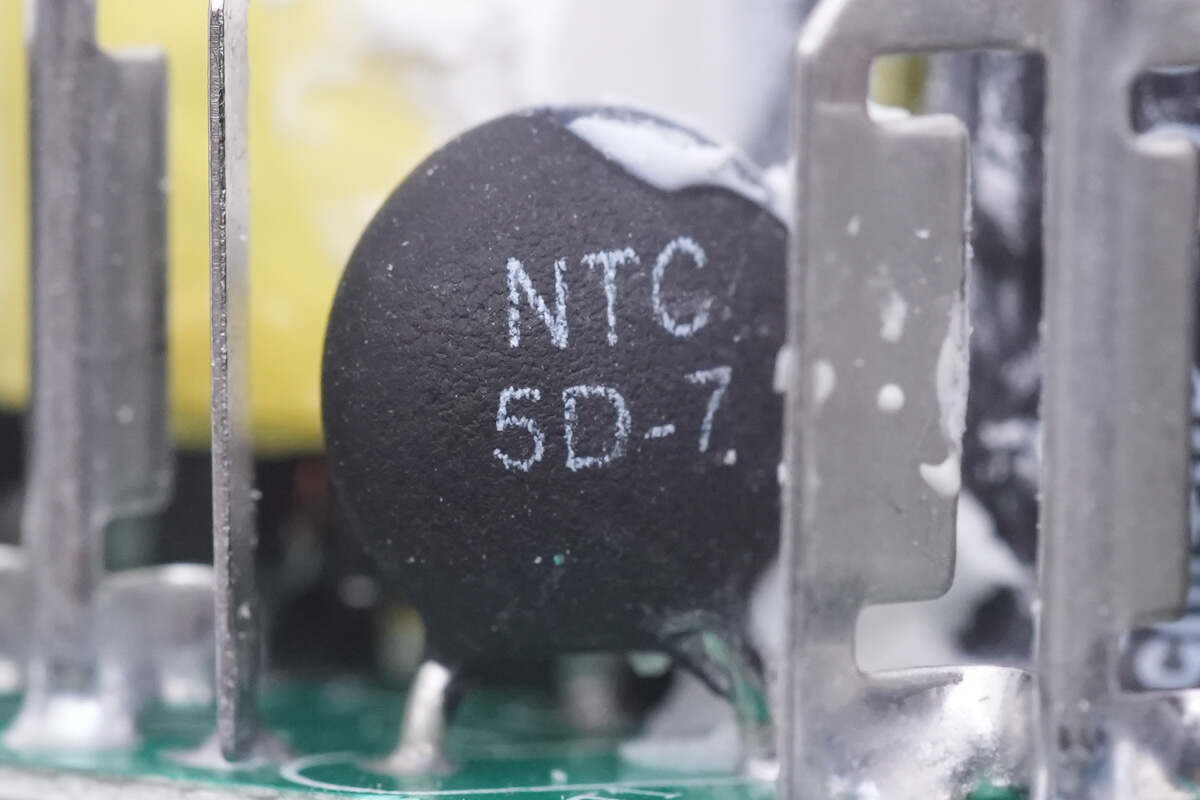

NTC熱敏電阻絲印5D-7，用于抑制充電器上電的浪涌電流。

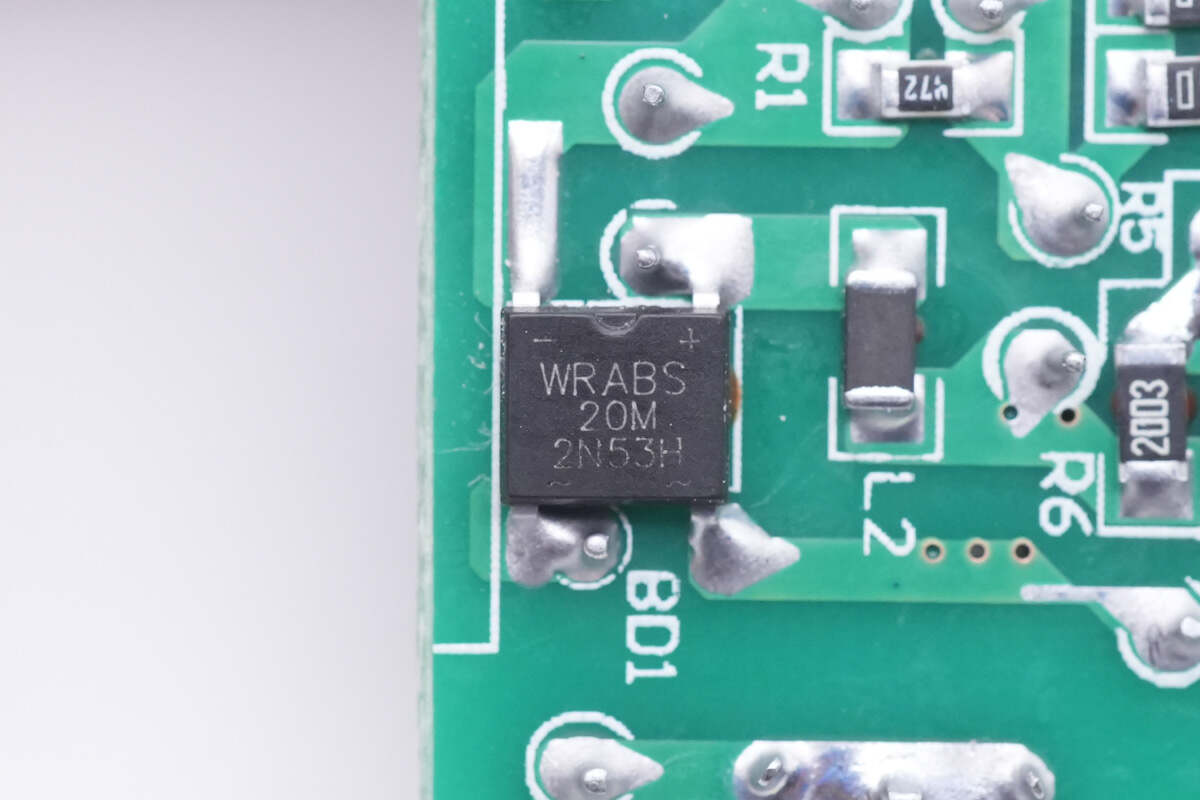

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

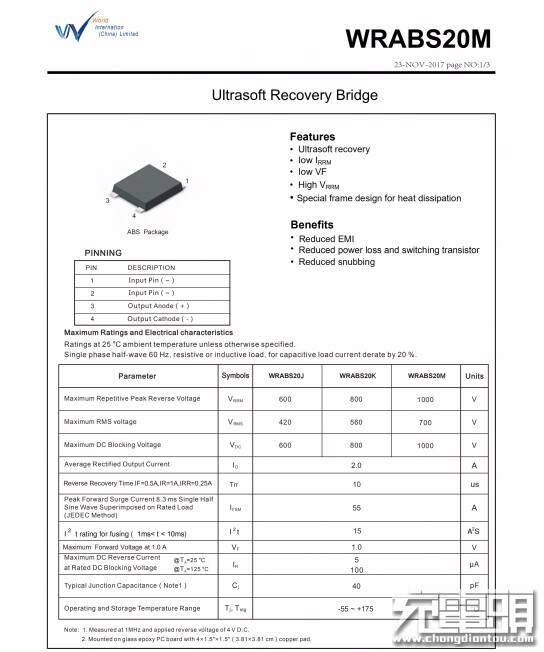

沃(wo)爾德(de)WRABS20M規格資(zi)料。

充電頭網了解到，采用該型號軟橋的產品還有、、等。同時沃爾德軟橋系列產品還被、、、等數十款產品采用。

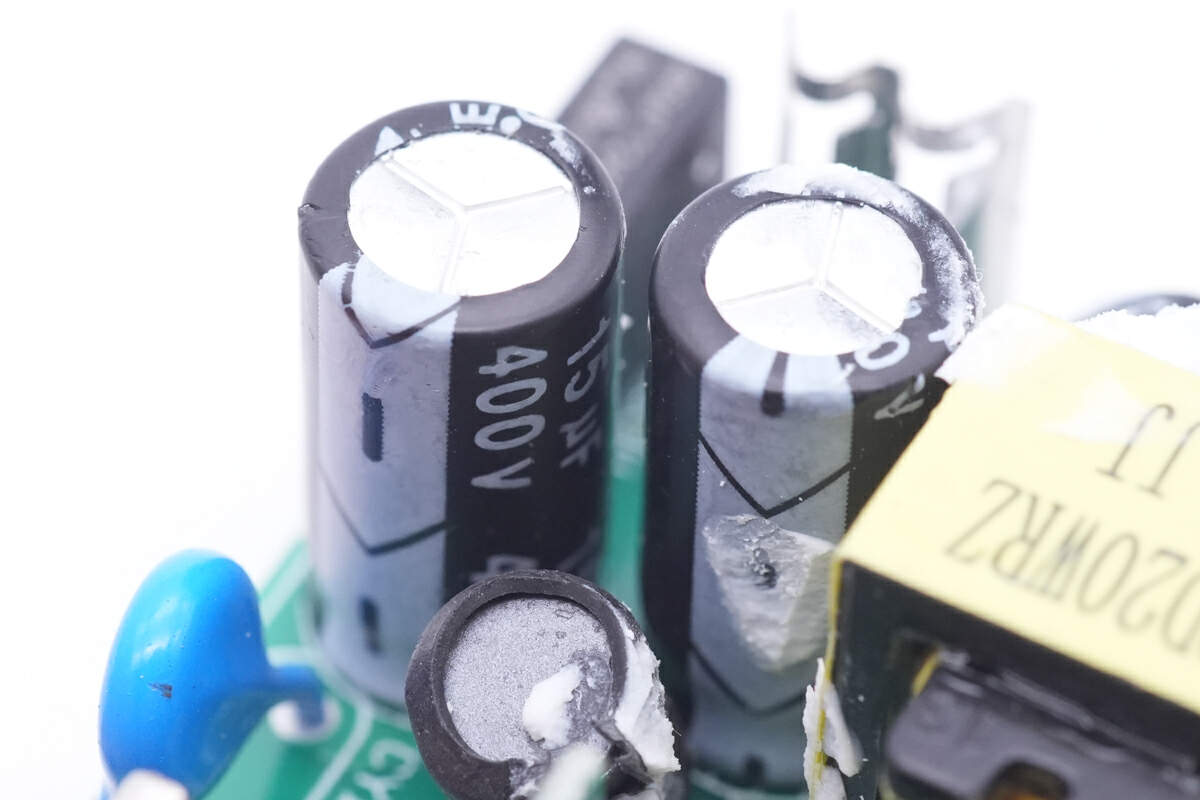

兩顆高壓濾波電容規格為15μF 400V。

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

充電器主控芯片采用昂寶OB2631U，內部集成DCM PWM控制器和高壓開關管，為高性能低待機功耗以及高性價比開關電源而優化。此外提供完整的保護功能，包括逐周期電流限制，過載保護，欠壓閉鎖和內部過熱保護。適用于PD適配器和其他寬輸出范圍的適配器。

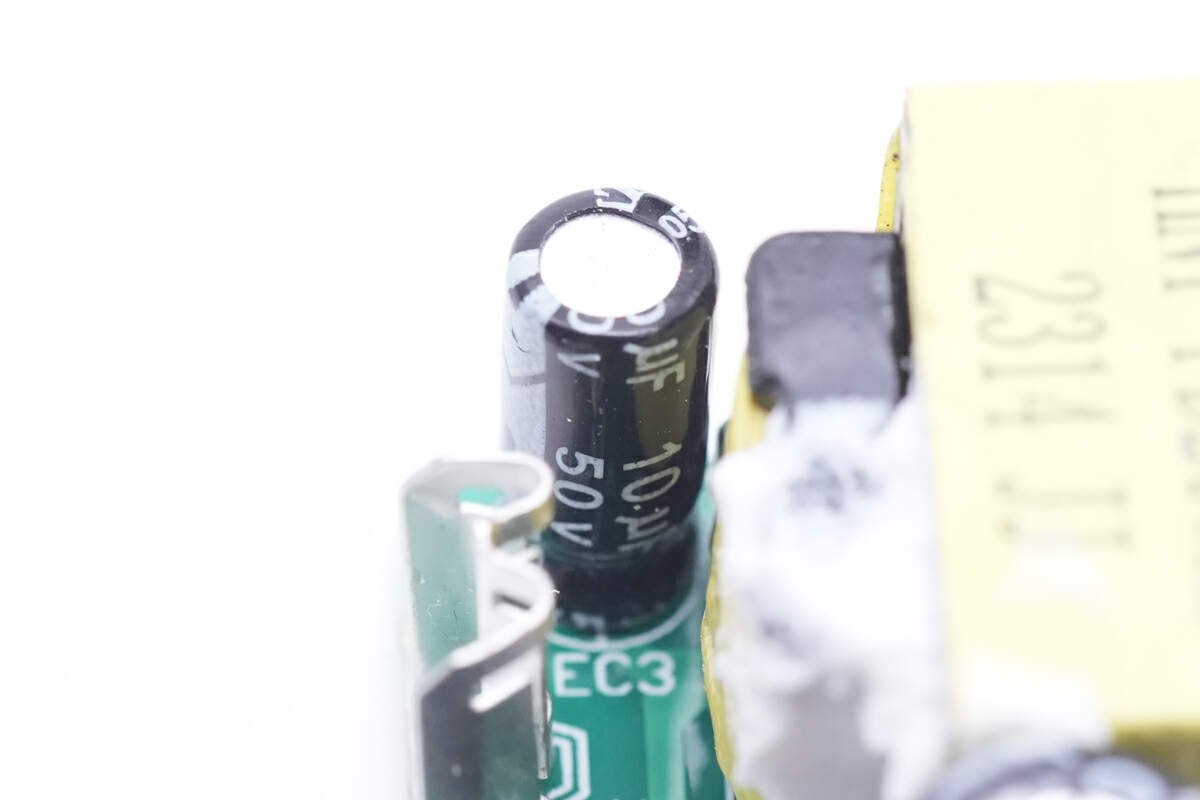

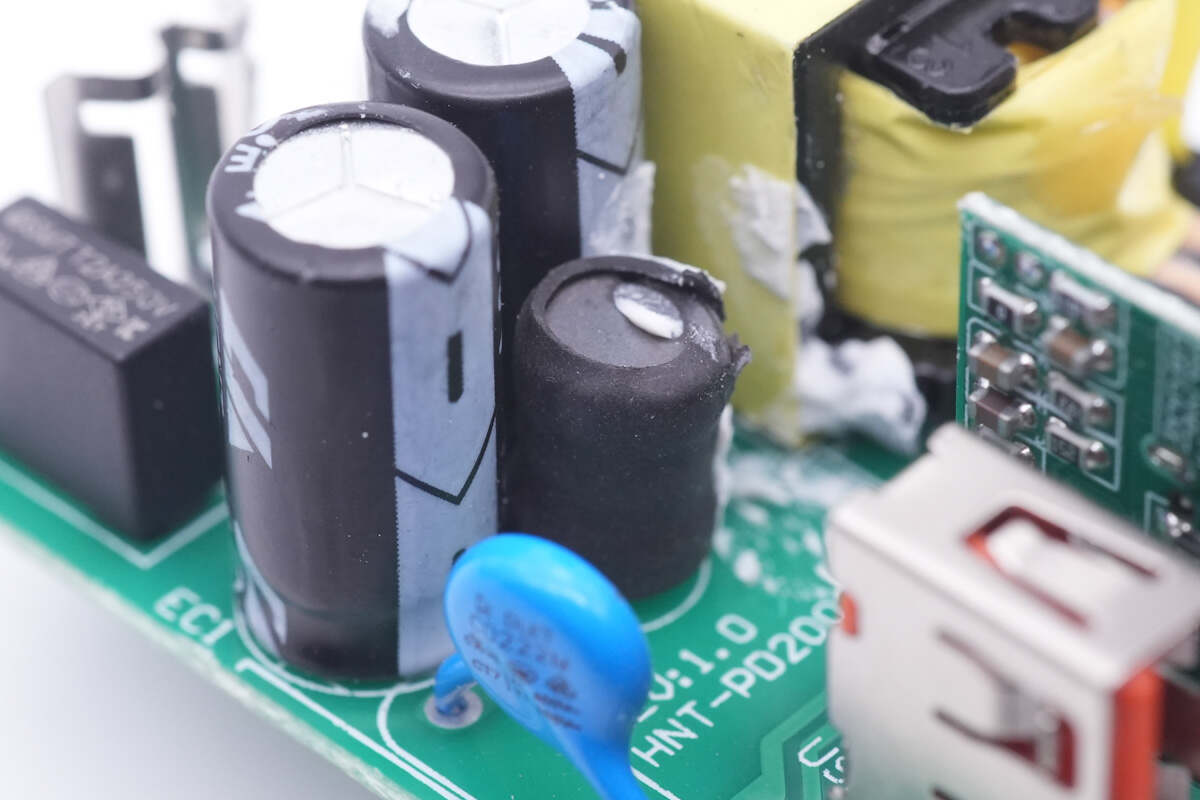

為主控芯片供電的濾波電容規格為10μF 50V。

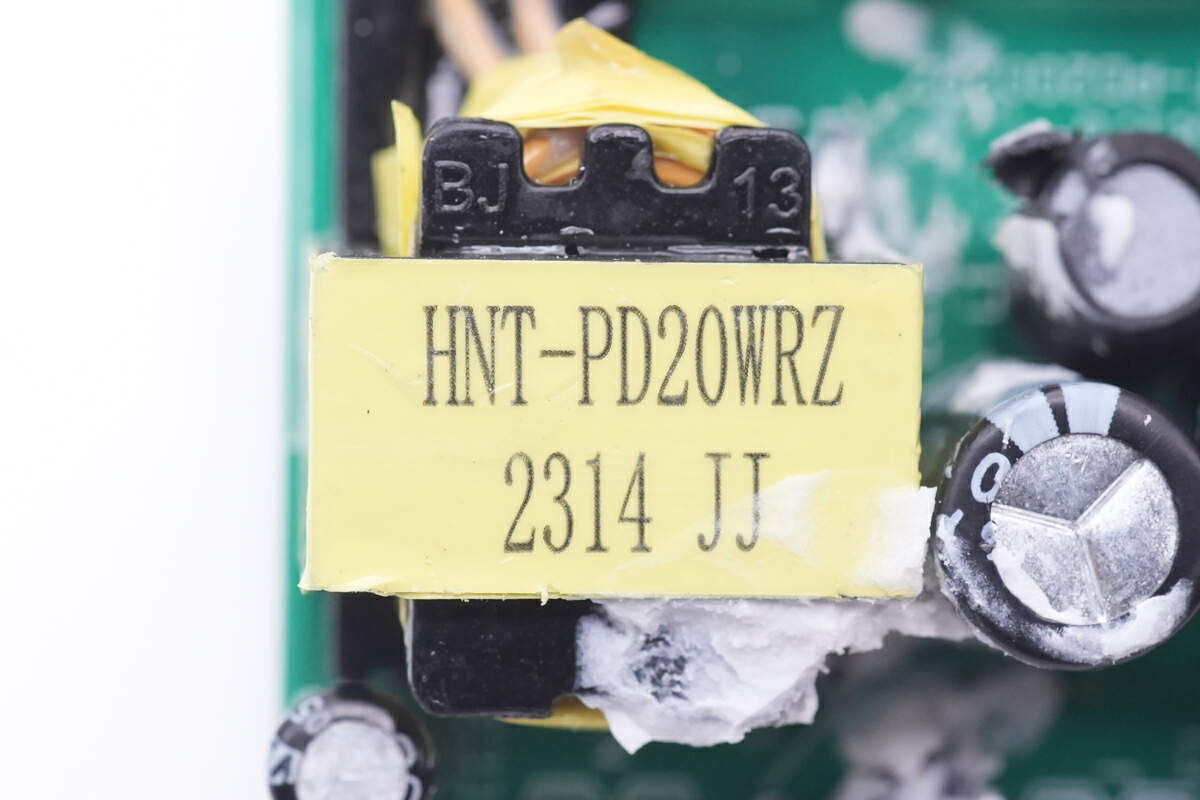

變壓器標注HNT-PD20WRZ，表示為華湳通20W PD充電器使用。

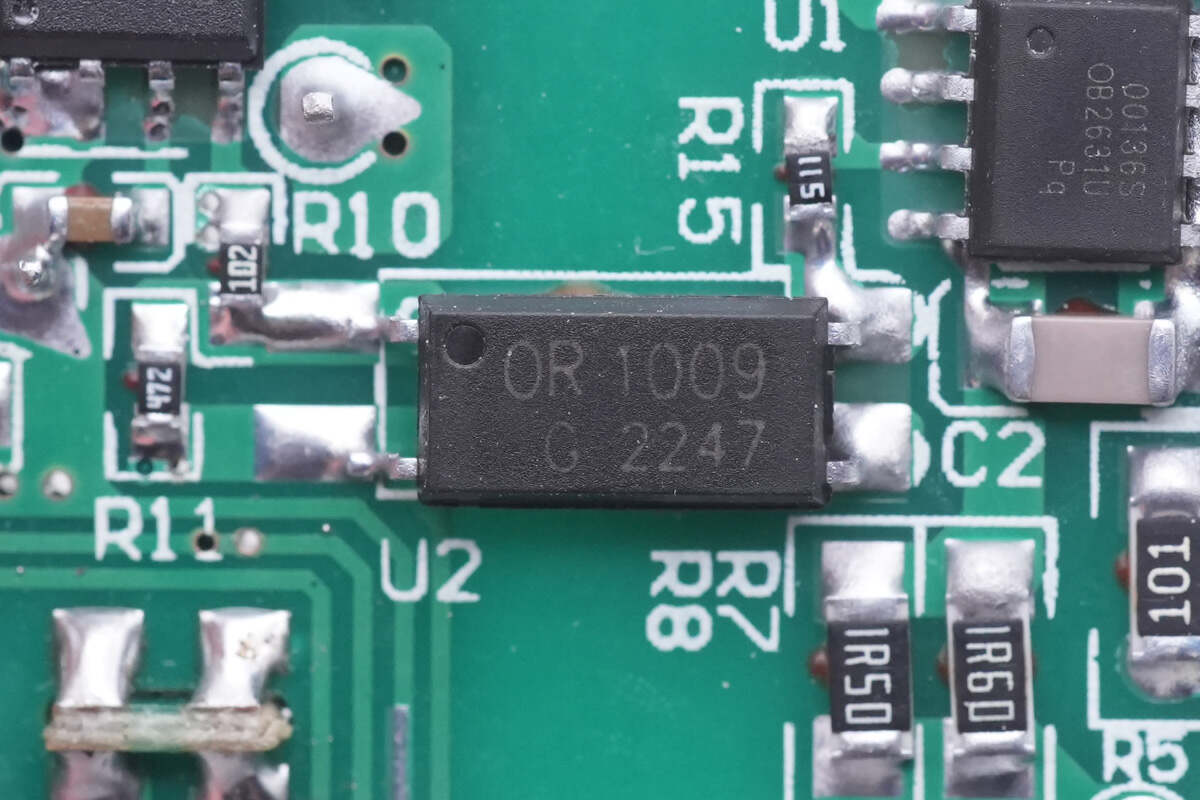

OR1009光耦用于輸出電壓反饋調節。

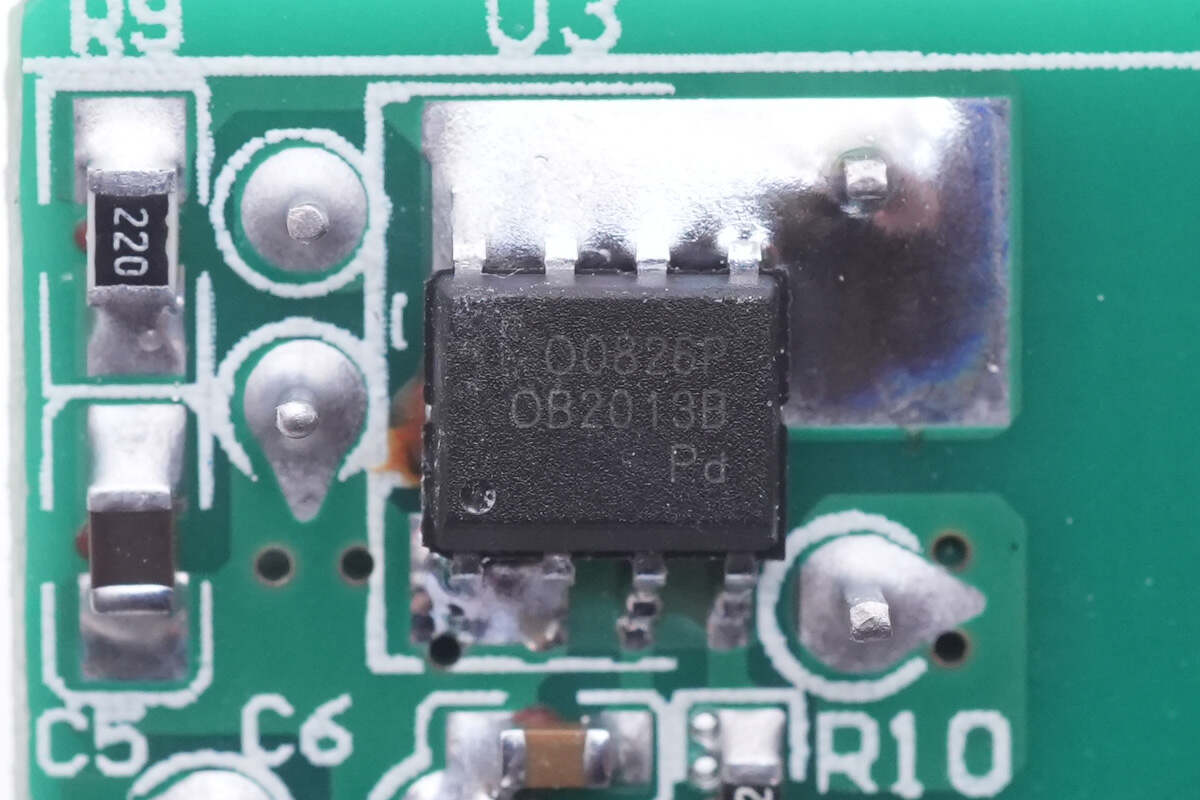

同步整流芯片來自昂寶，型號OB2013B，內部集成同步整流控制器和同步整流管，支持最高12V輸出。

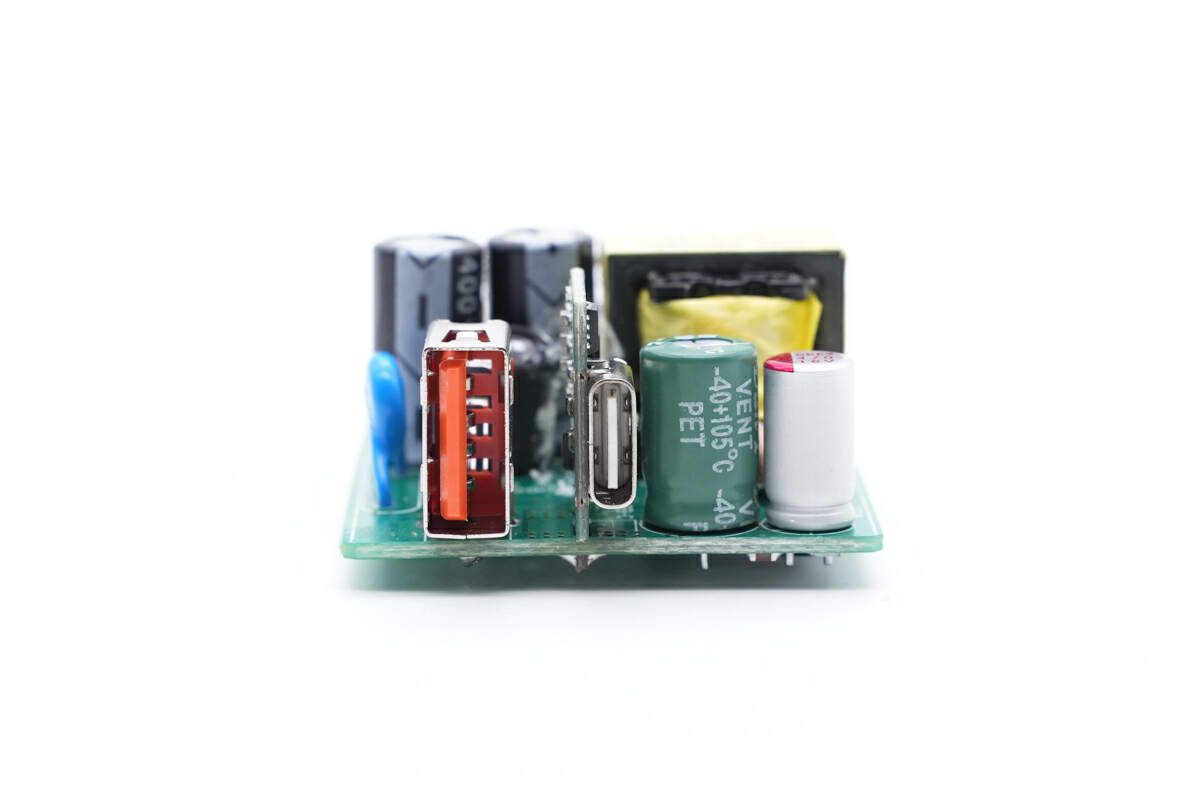

輸出端焊接USB-A母座，USB-C小板，兩顆濾波電容。

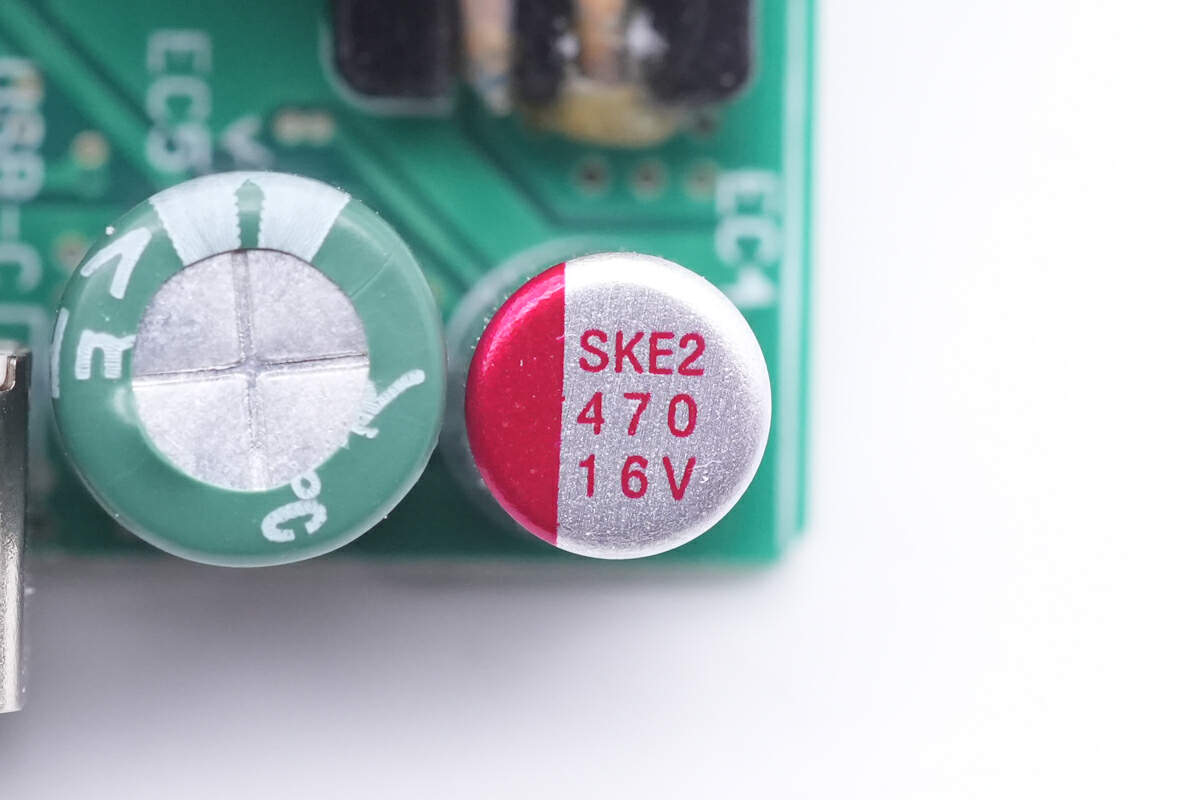

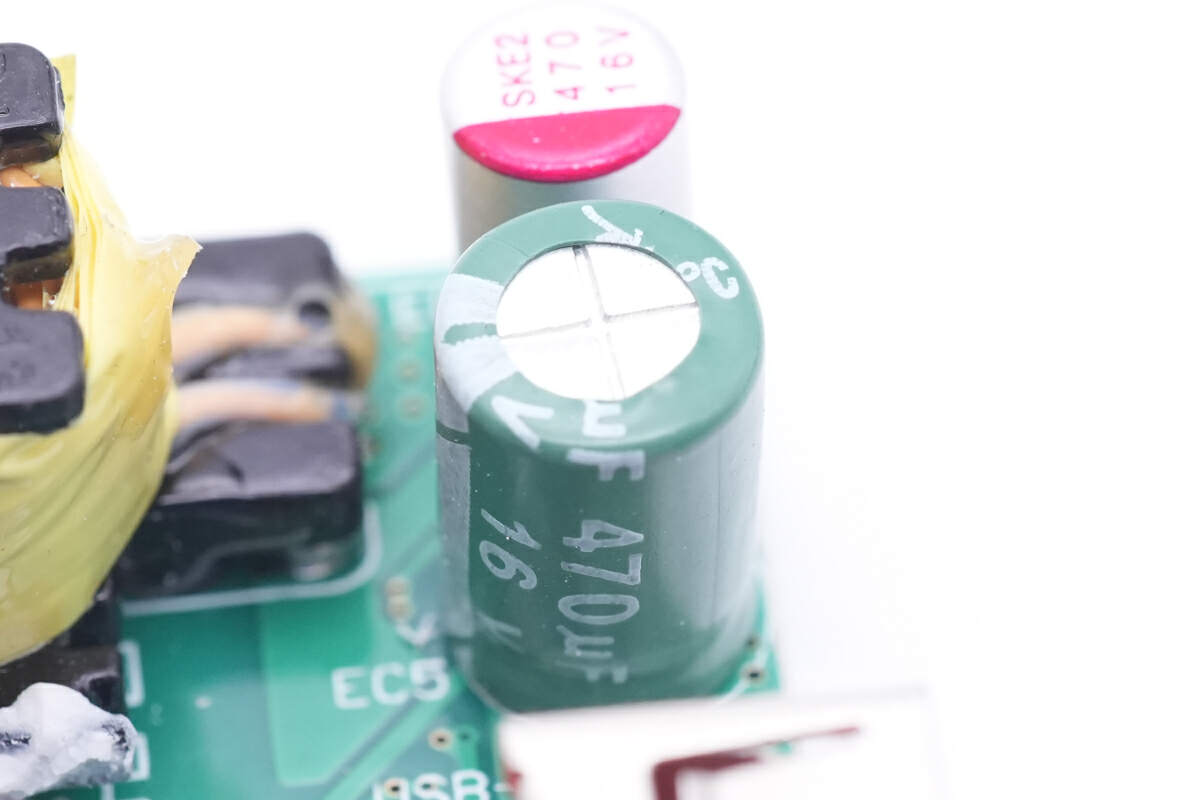

一顆固態電容規格為470μF 16V。

另一顆電解電容規格為470μF 16V。

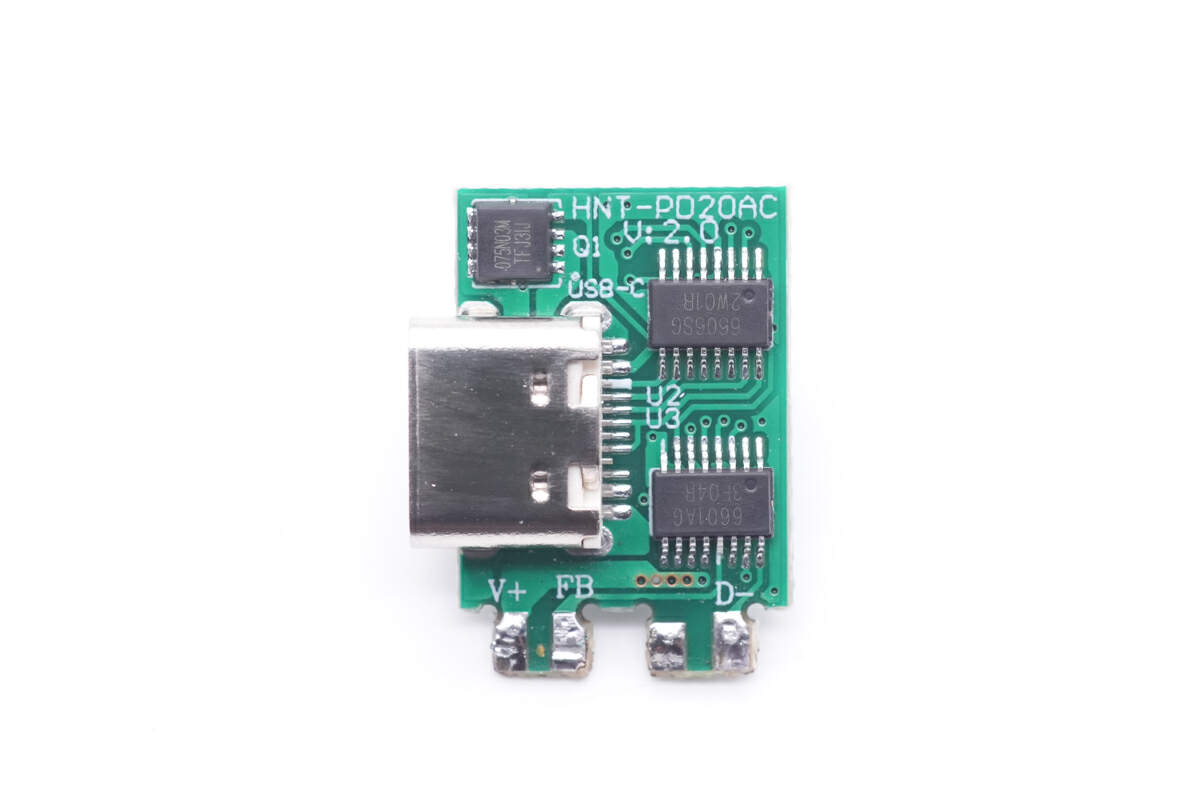

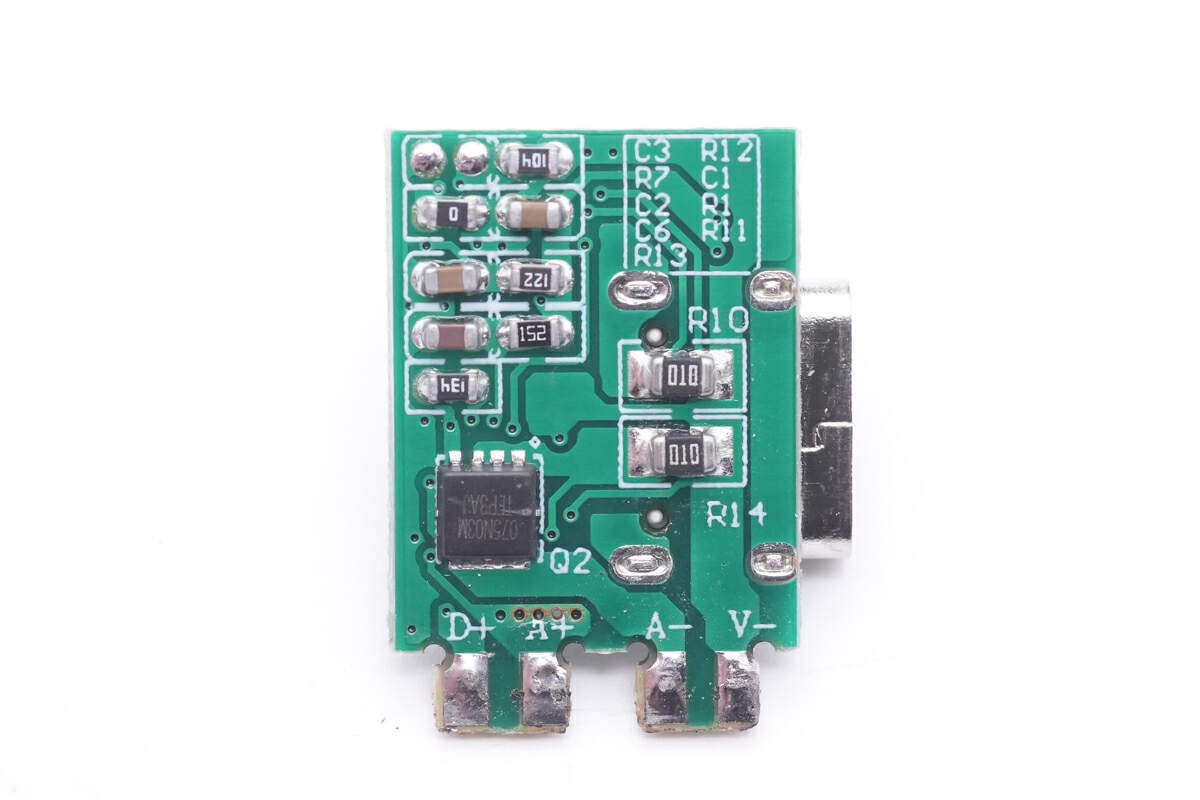

在小板上焊接兩顆協議芯片，VBUS開關管和USB-C母座。

小板背面焊接兩顆10mΩ電流取樣電阻和一顆VBUS開關管。

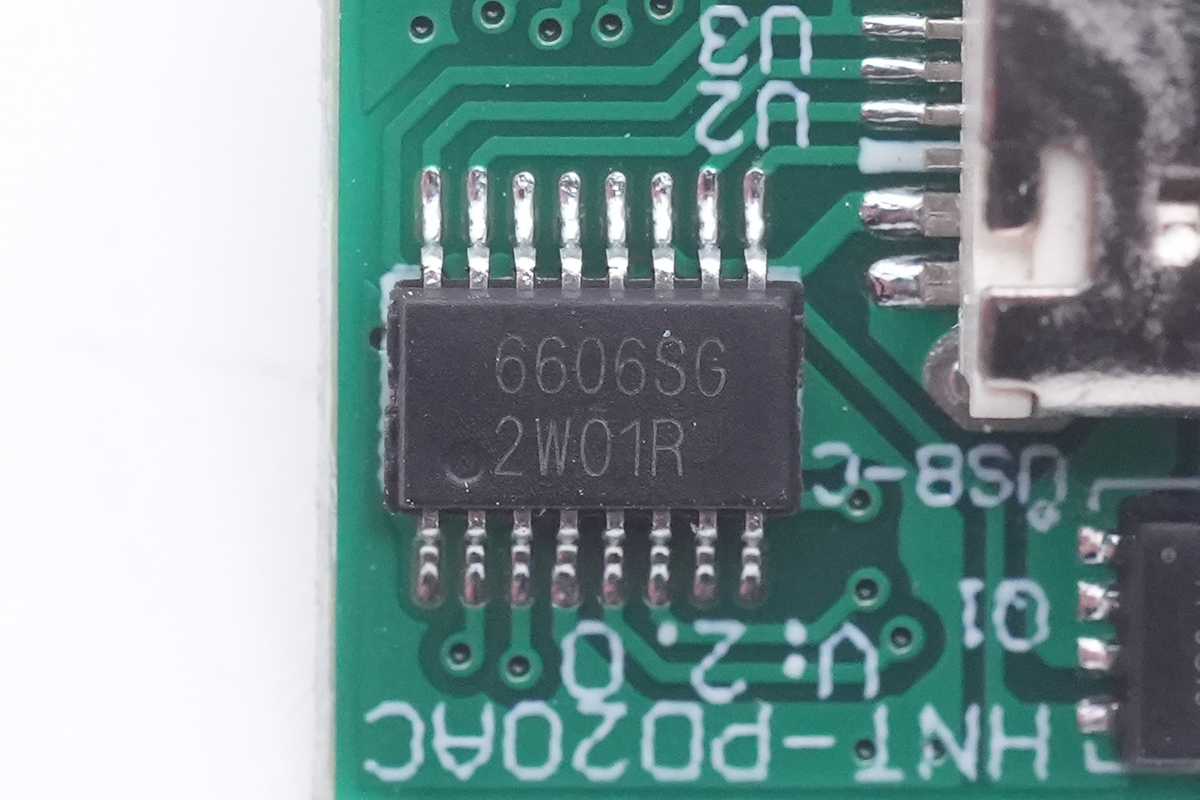

其中(zhong)上(shang)方(fang)一顆協(xie)議芯片來自天德鈺，型號(hao)JD6606S，是一顆高(gao)(gao)性(xing)(xing)能(neng)和高(gao)(gao)兼容性(xing)(xing)的(de)(de)快充(chong)協(xie)議芯片，采用CPC-16L封裝。該芯片通(tong)過了(le)USB PD 3.0認證，TID：3768。不僅支(zhi)持(chi)USB  PD3.0快充(chong)，還支(zhi)持(chi)QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的(de)(de)充(chong)電協(xie)議。

天德鈺JD6606S提供恒壓恒流控制，支持多口輸出控制，支持輸出過壓，過流保護，并且集成VBUS放電功能，輸出協議由電阻靈活配置，并且支持多口輸出降功率，支持最大60W到最小18W輸出，滿足主流PD適配器輸出。

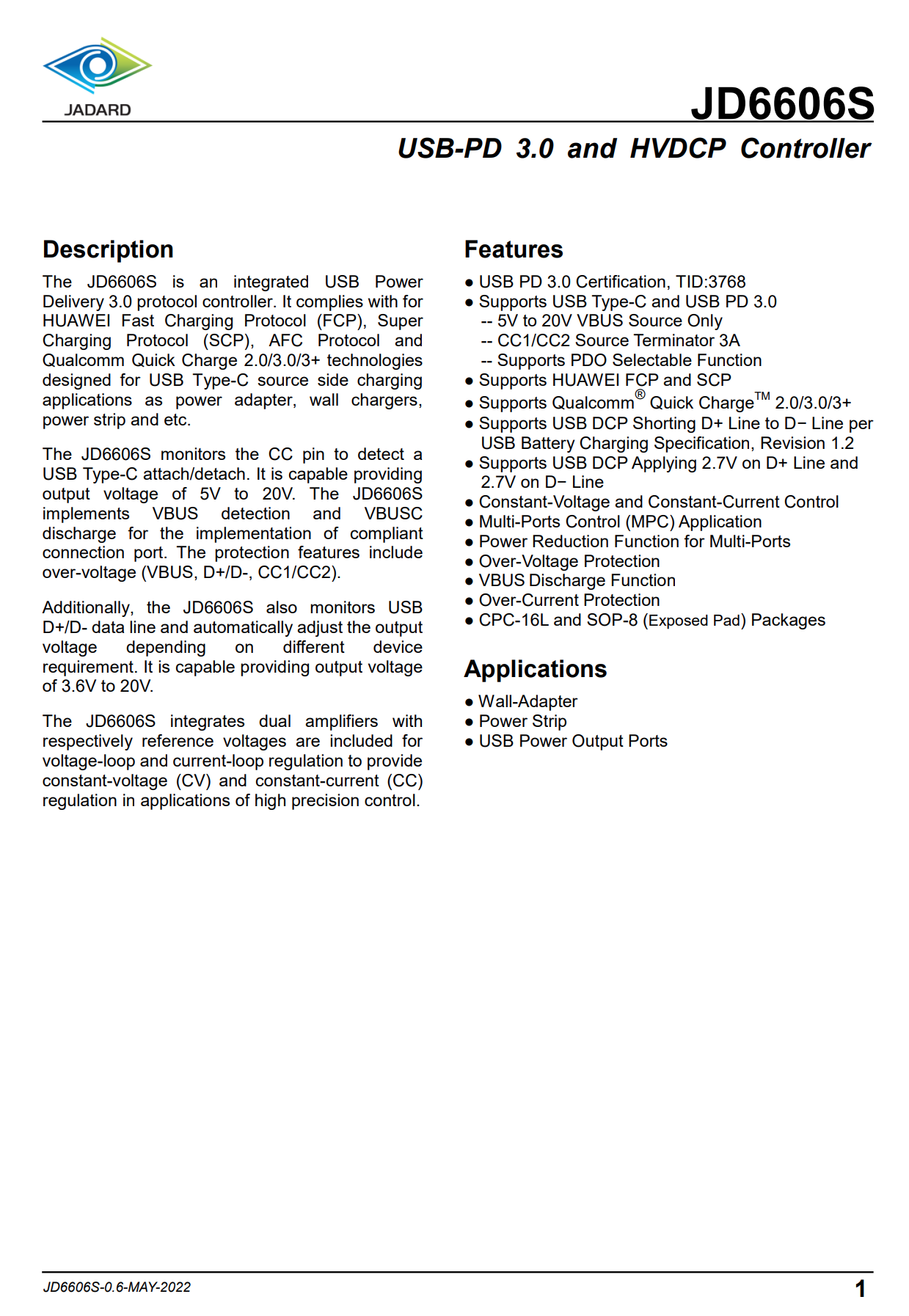

天德鈺JD6606S 資料信息。

充電頭網通過拆解了解到，天德鈺的快充協議芯片可應用在充電器、車充、移動電源等產品上，此前已被、、、、、、、、、、、、、、等。

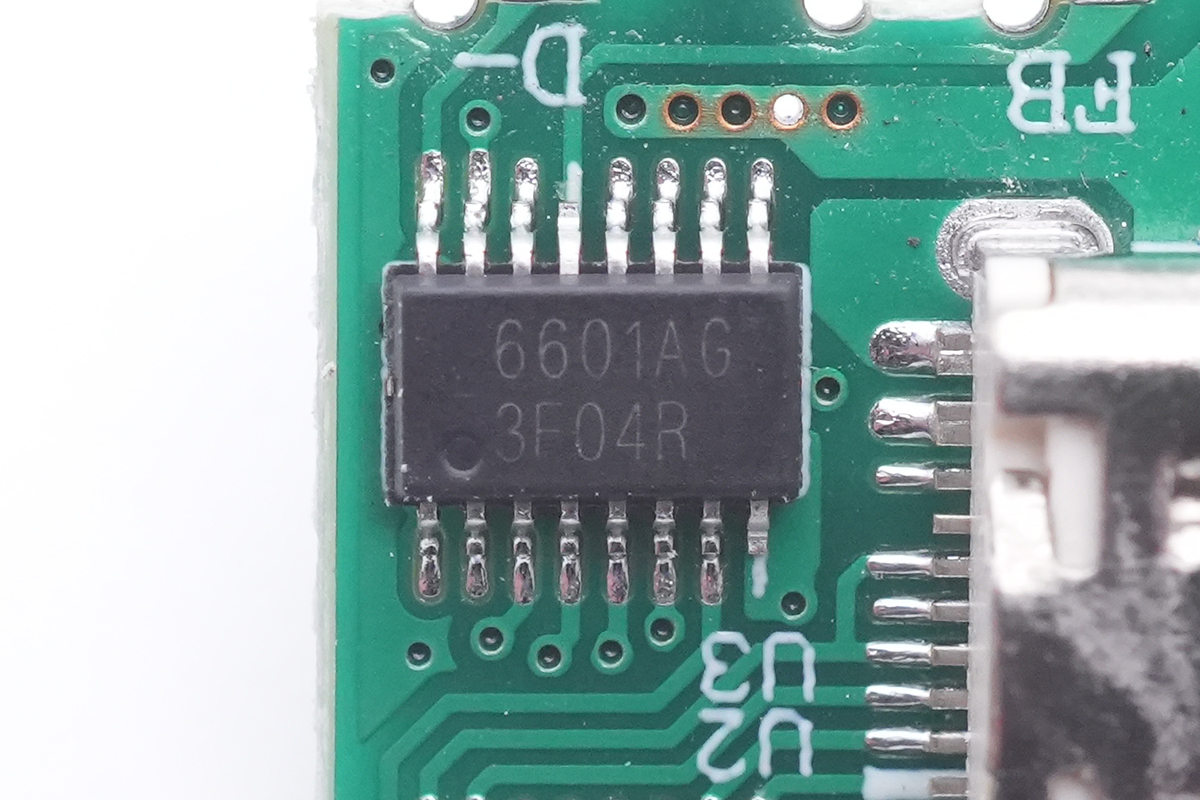

另一顆用于USB-A口的協議芯片同樣來自天德鈺，型號FP6601A，是一顆支持QC2.0/3.0，華為FCP的快充協議芯片，支持多路協同工作，可實現單口快充和多口5V輸出功能。同時具備過電壓保護，過電流保護和短路保護功能。

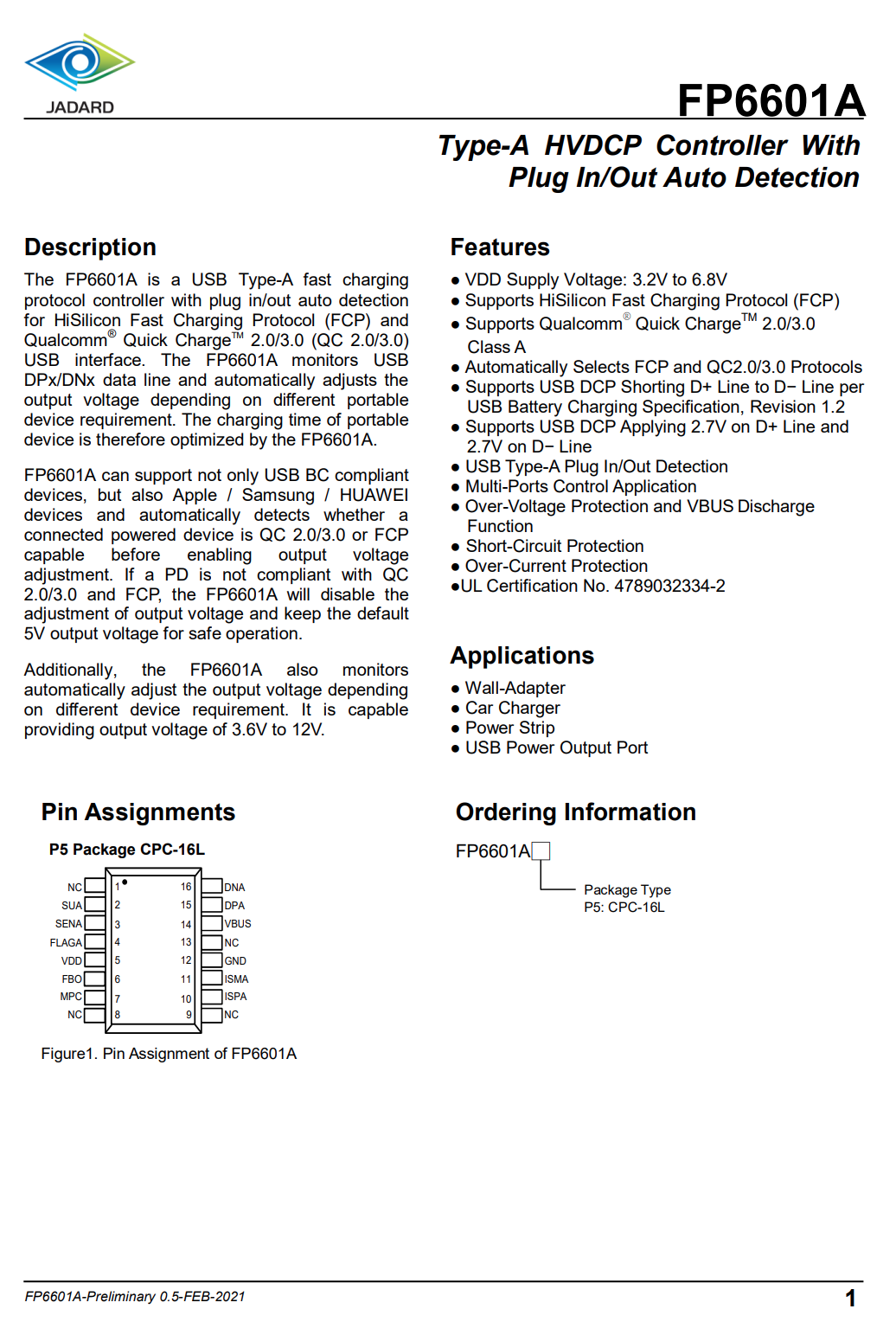

天德鈺 FP6601A 資料信息。

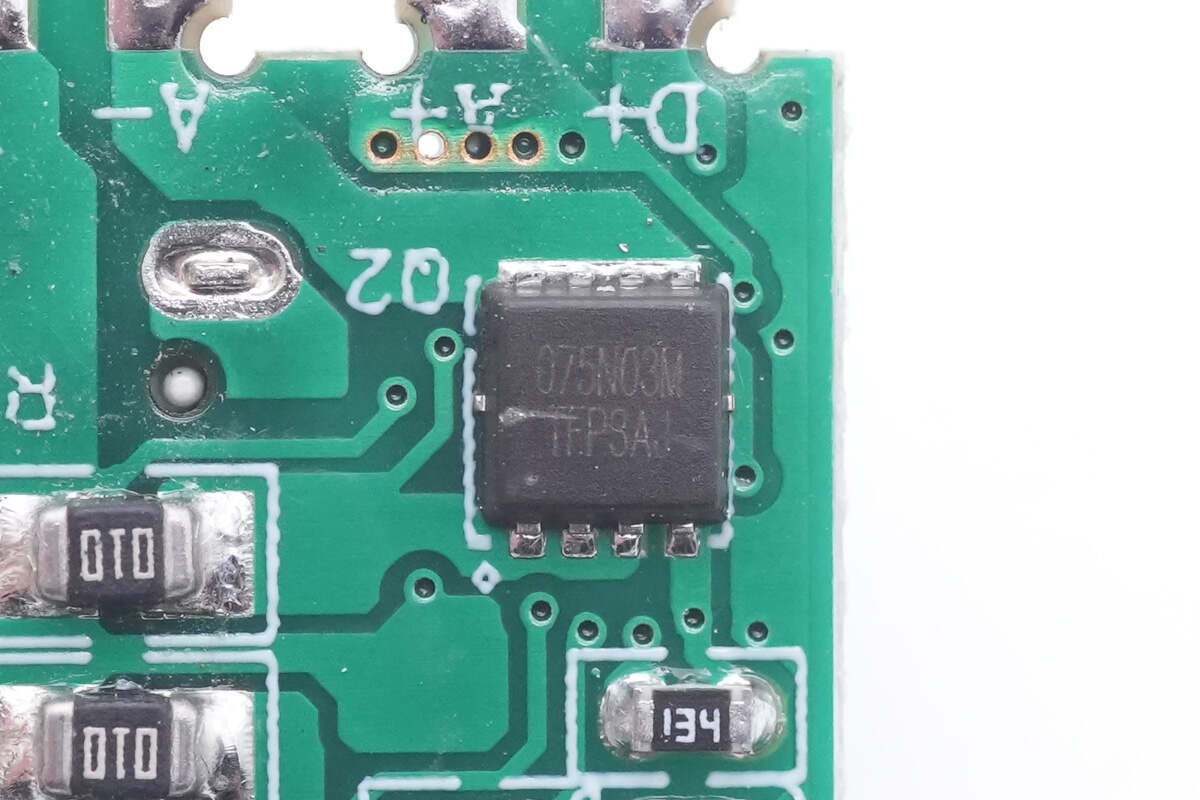

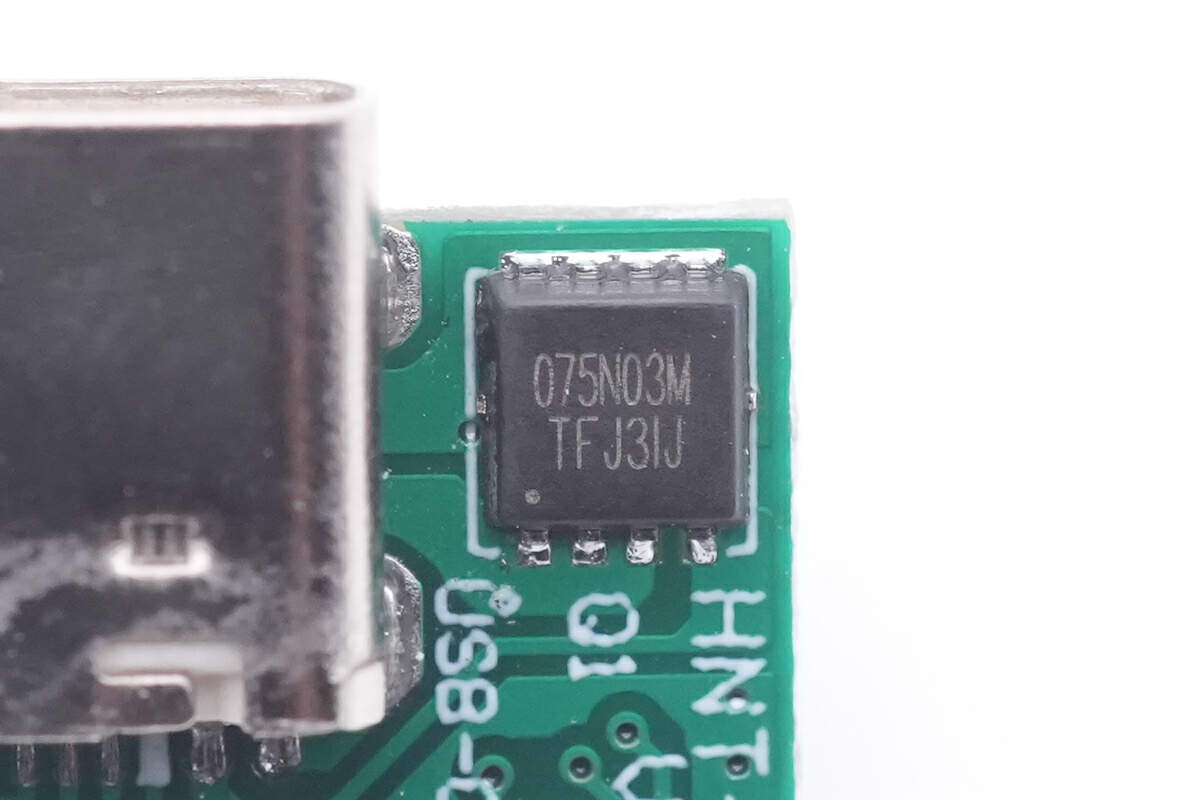

用于USB-C接口的VBUS開關管絲印075N03M。

用于USB-A接口的VBUS開關管型號相同。

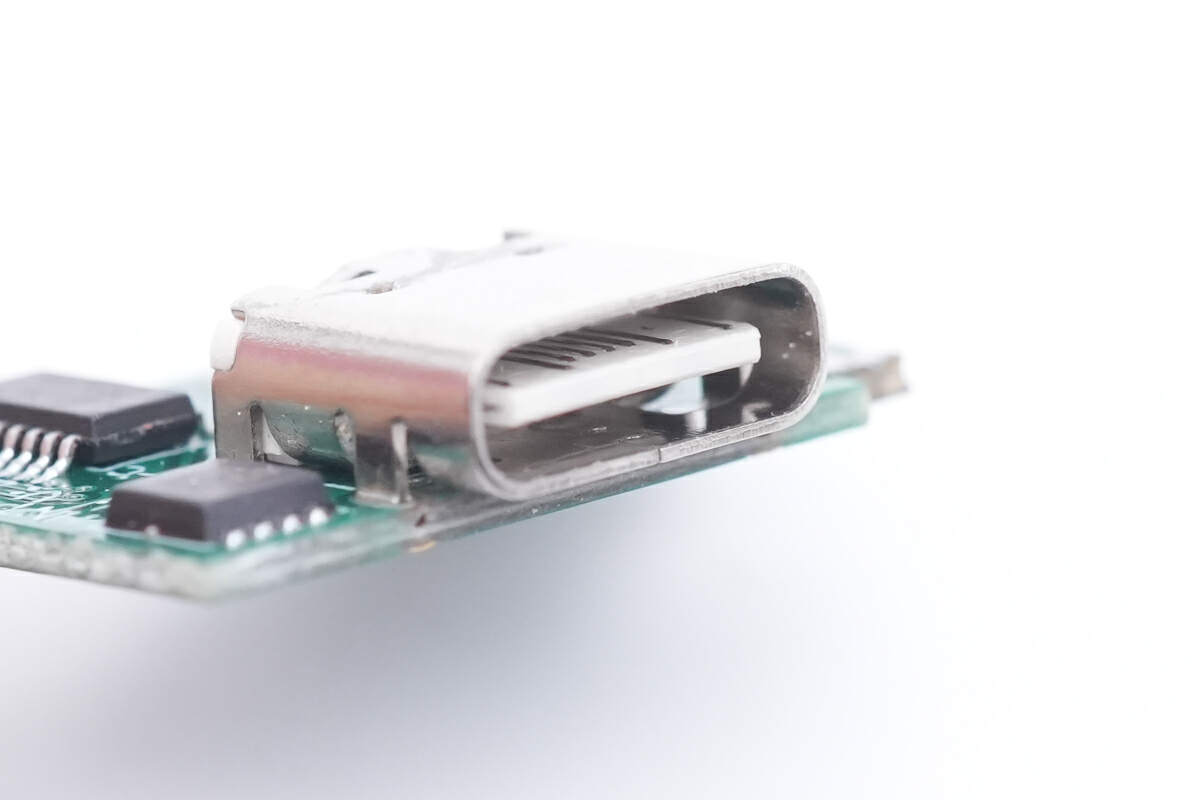

USB-C母座采用過孔焊接固定，白色膠芯不露銅。

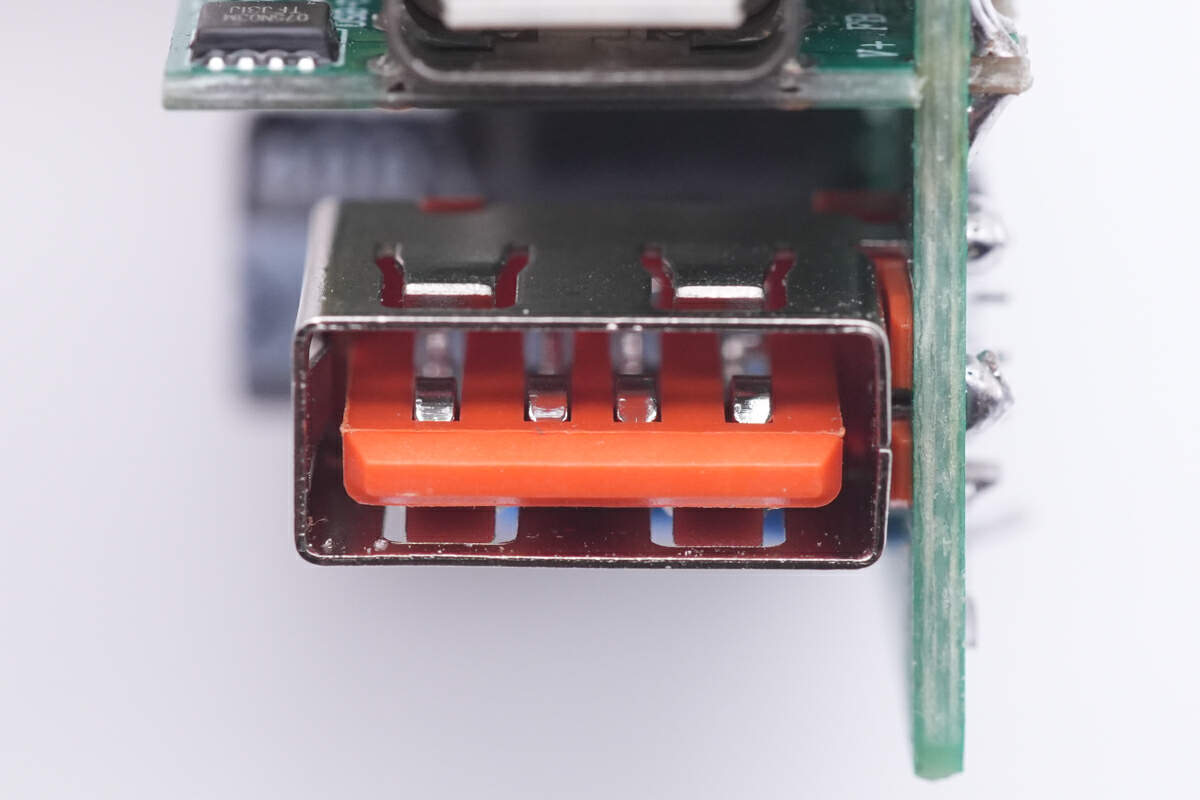

USB-A母座過孔焊接固定，紅色膠芯。

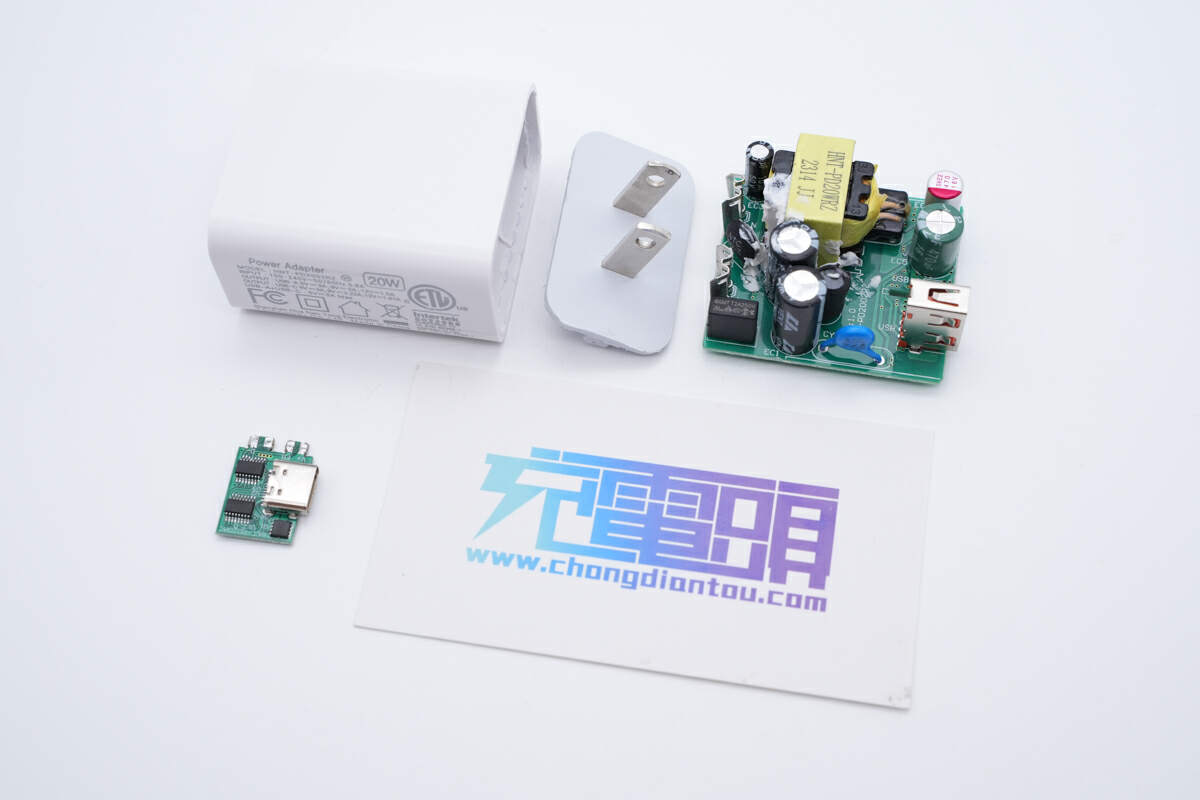

全(quan)部(bu)拆(chai)解一覽(lan)，來張全(quan)家福。

充電頭網拆解總結

華(hua)湳通20W 1C1A充(chong)(chong)電器具有多種(zhong)插腳(jiao)可(ke)選，本次拆(chai)解(jie)的(de)為固(gu)定(ding)美規插腳(jiao)。充(chong)(chong)電器為經典的(de)直(zhi)板(ban)造型設(she)計(ji)，USB-C口支(zhi)(zhi)持20W快充(chong)(chong)，USB-A口支(zhi)(zhi)持18W快充(chong)(chong)，實測快充(chong)(chong)協議(yi)支(zhi)(zhi)持相當全面，對(dui)于手(shou)機和傳統設(she)備(bei)的(de)充(chong)(chong)電都(dou)有很好的(de)兼容性。

充(chong)電頭網通過(guo)拆解(jie)了(le)解(jie)到(dao)，華湳(nan)通這款充(chong)電器內部采(cai)用(yong)昂寶快充(chong)電源(yuan)方(fang)案，采(cai)用(yong)OB2631U+OB2013B高(gao)集成開關電源(yuan)方(fang)案，外(wai)圍元件精簡(jian)。協議芯片(pian)(pian)來自天德鈺，采(cai)用(yong)JD6606S+FP6601A兩顆(ke)協議芯片(pian)(pian)分別用(yong)于(yu)USB-C和USB-A接口。芯片(pian)(pian)內置(zhi)全面的保護功能，讓充(chong)電更加安(an)全。
