【沃爾德實業】案例拆解報告：惠普96W USB-C氮化鎵快充充電器

前言

充電頭網拿到了HP惠普一款96W USB-C氮化鎵快充充電器，這是一款美規版本充電器，型號為ADP-96AW A。充電器配置可折疊插腳方便攜帶，支持100-240Vac寬輸入電壓，輸出采用USB-C接口，支持20V4.8A 96W PD快充。下面充電頭網就對其進行拆解，看看做工如何。

惠普96W氮化鎵充電器外觀

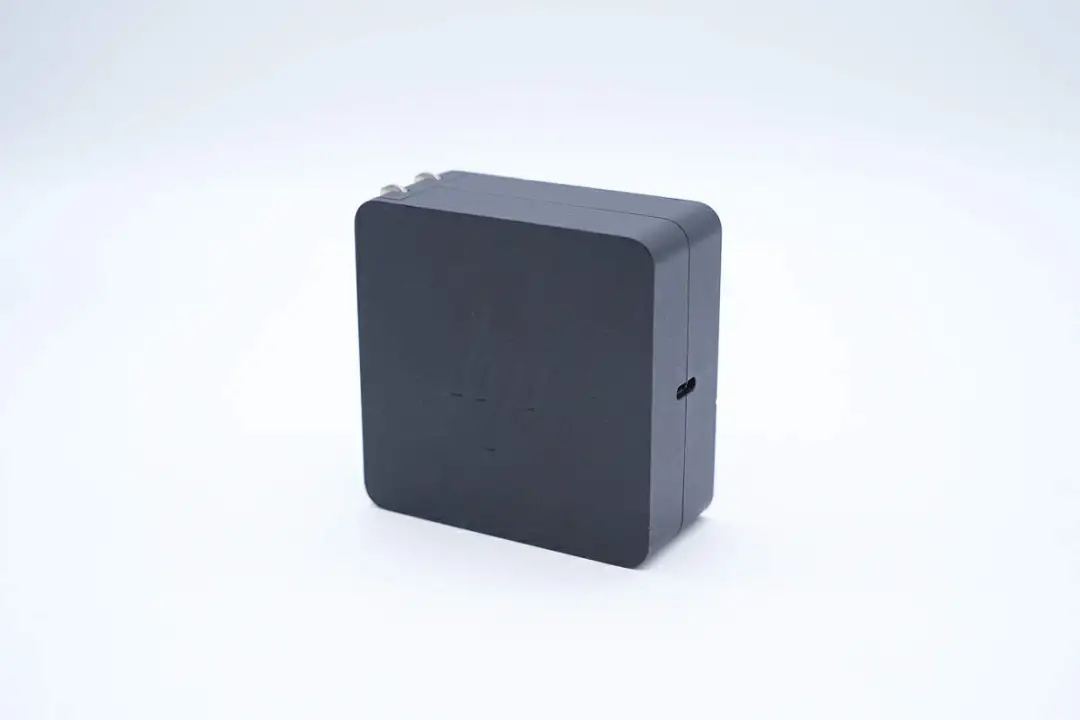

惠普96W快充充電器機身為扁平方塊造型設計，采用PC阻燃防火材質黑色塑料殼，表面磨砂工藝處理抗指紋。

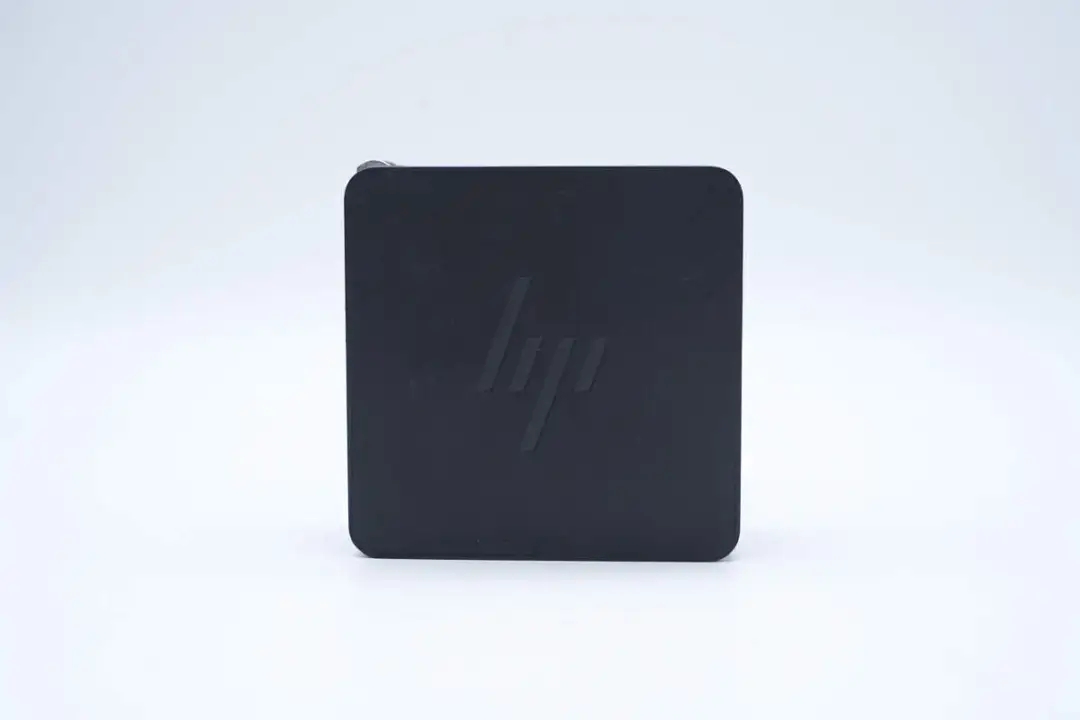

機身正面中心設計有HP品牌logo。

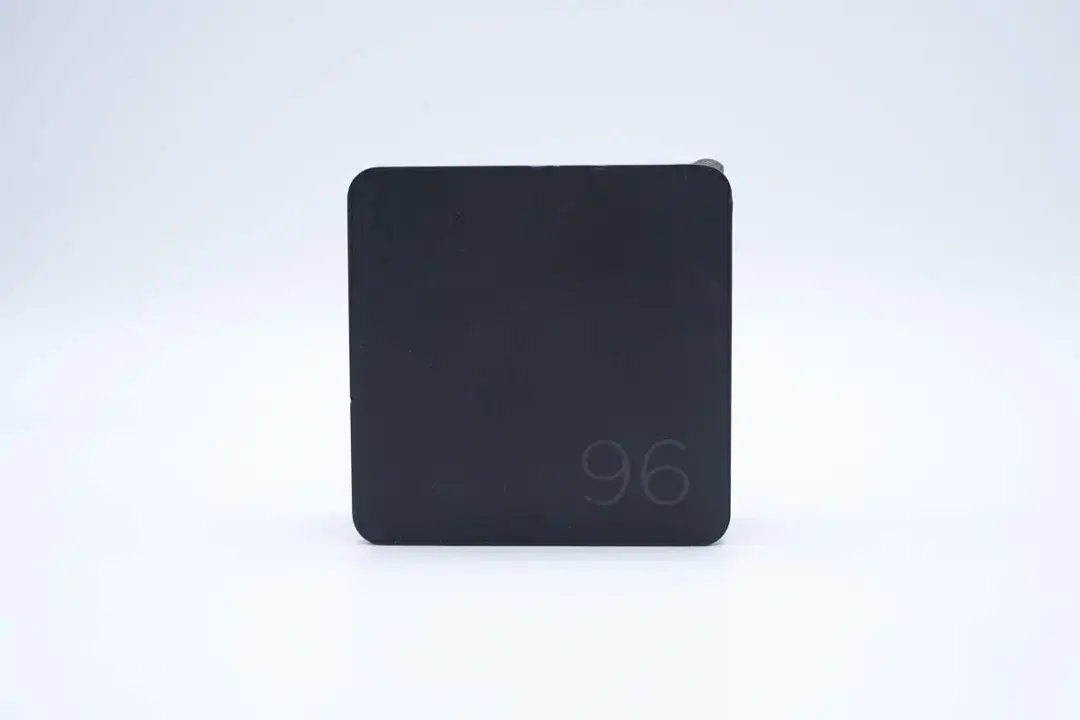

背面設計有96字樣，直觀表明充電器最大輸出功率。

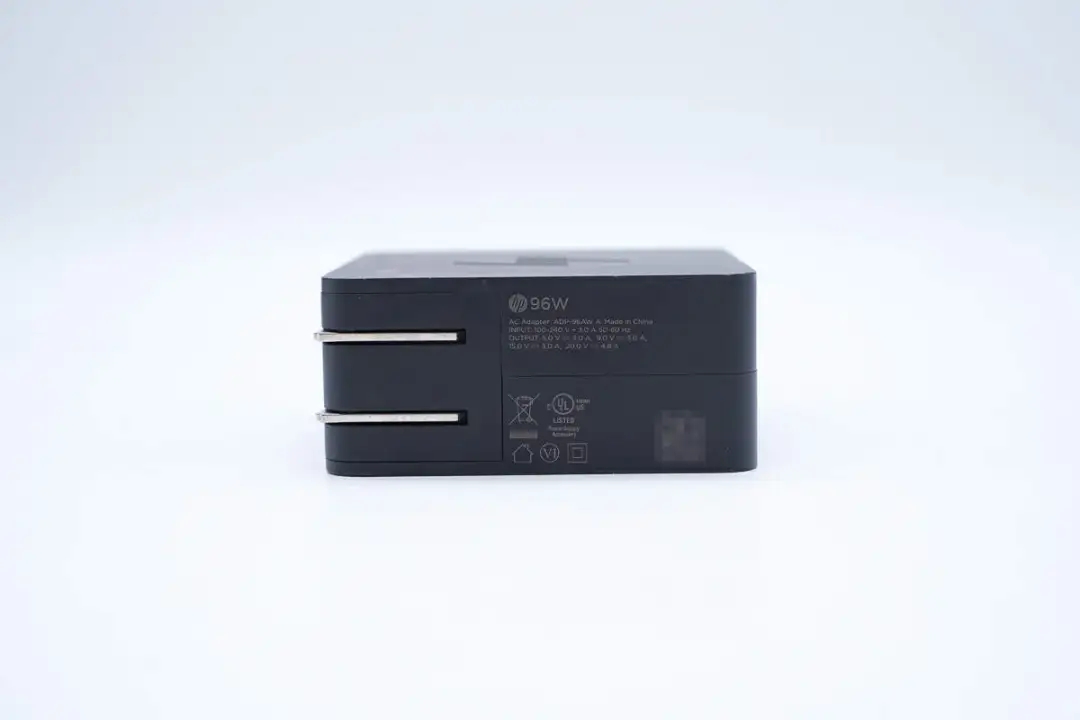

機身一側印有充電器參數信息。

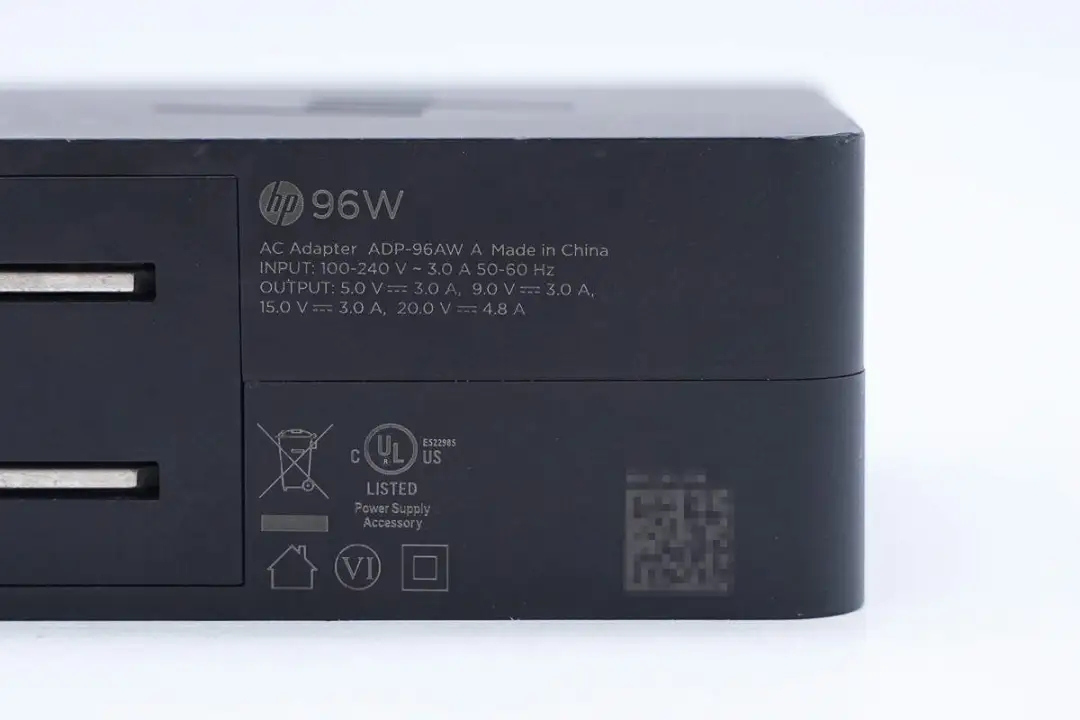

充電器參數特寫

型(xing)號：ADP-96AW A

輸入：100-240V~50/60Hz 3A

輸出：5V3A、9V3A、15V3A、20V4.8A

充電器通過了UL認證，以及VI級能效認證。

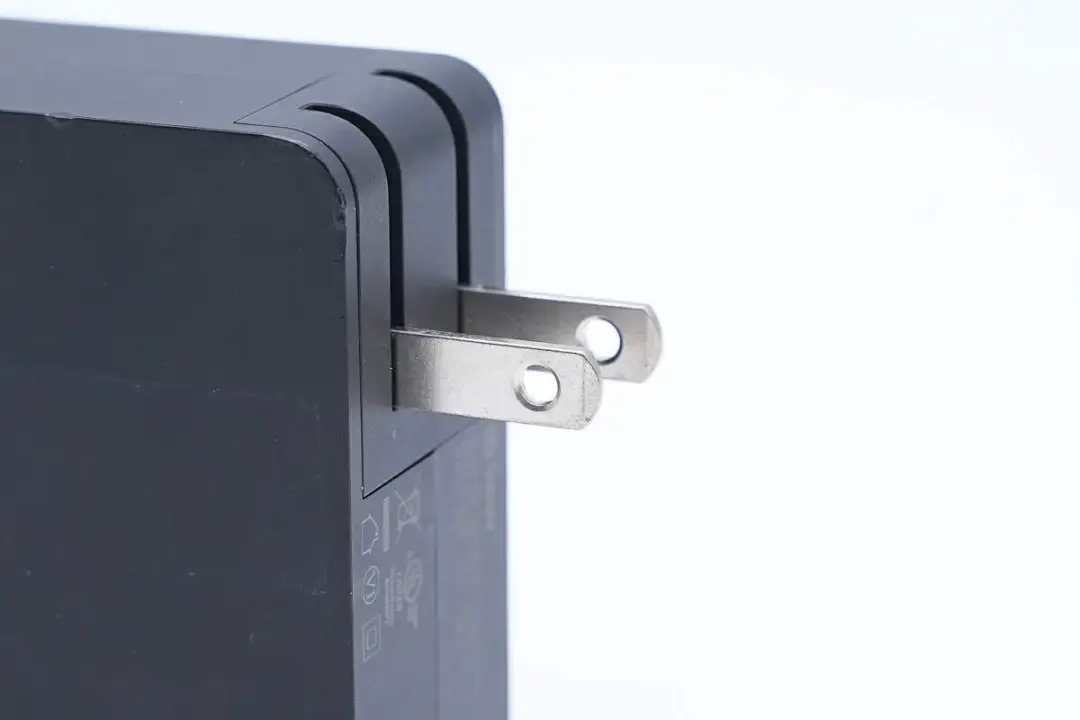

充電器配置可折疊美規插腳。

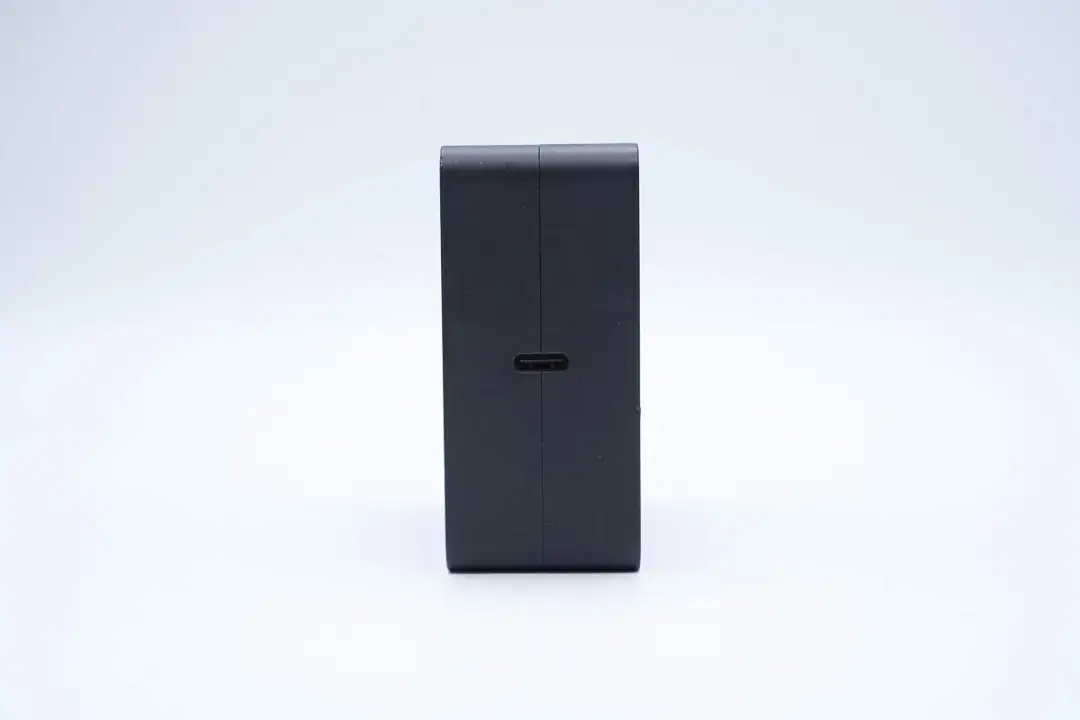

輸出端配置單USB-C接口。

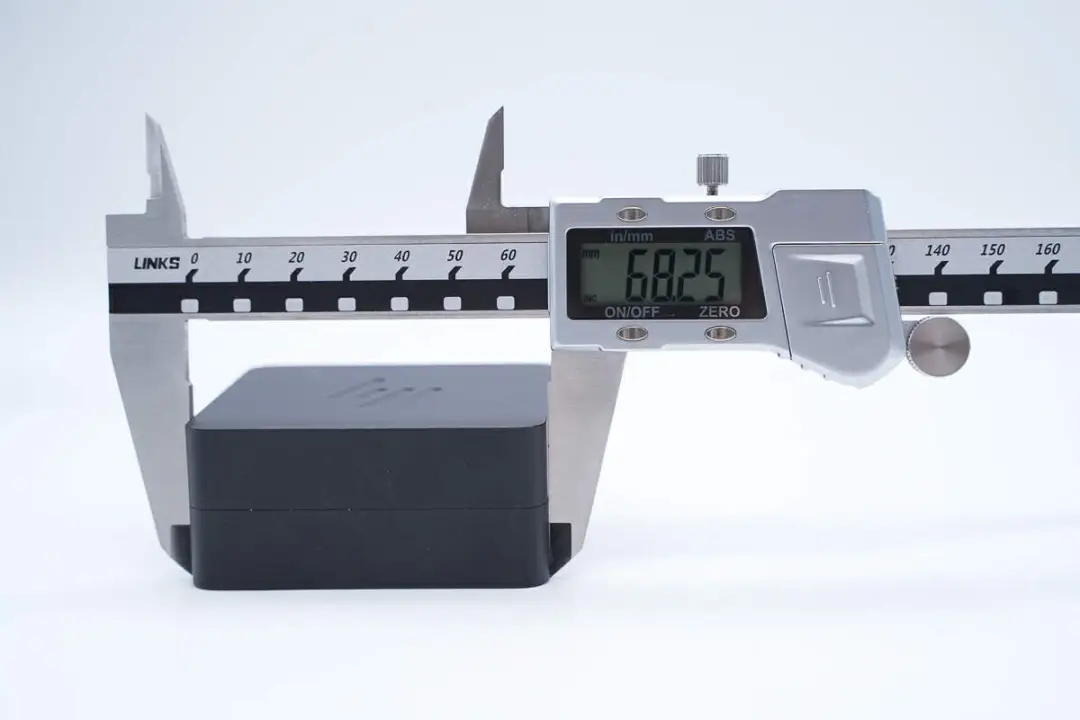

實測充電器機身長度為68.25mm。

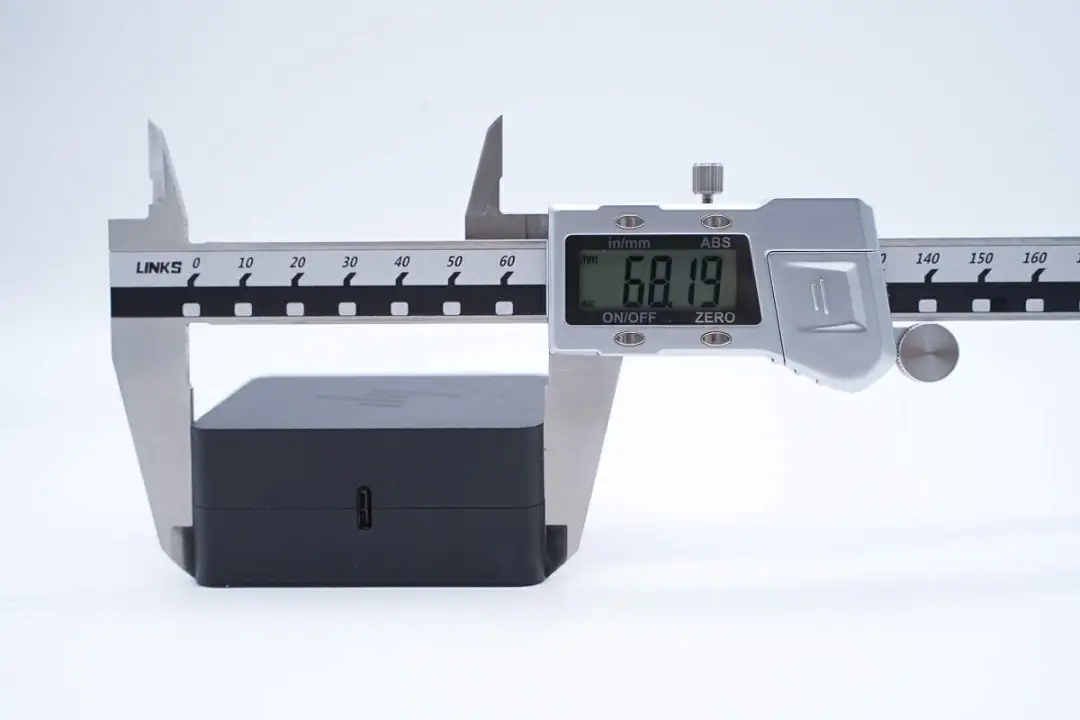

寬度為68.19mm。

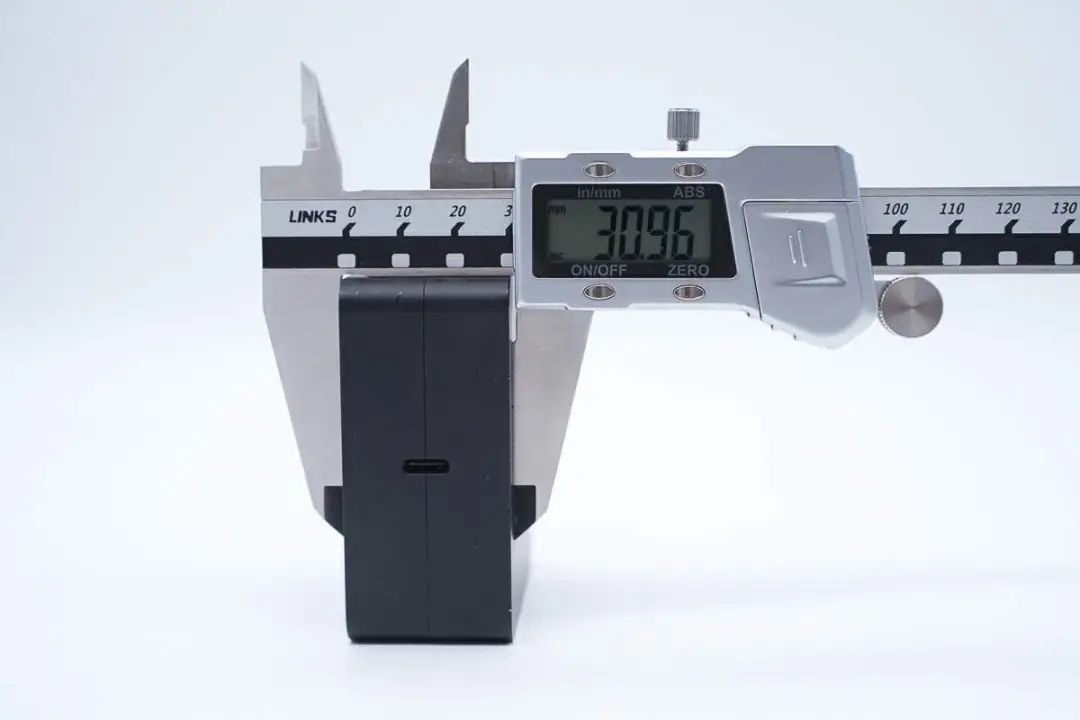

厚度為30.96mm。

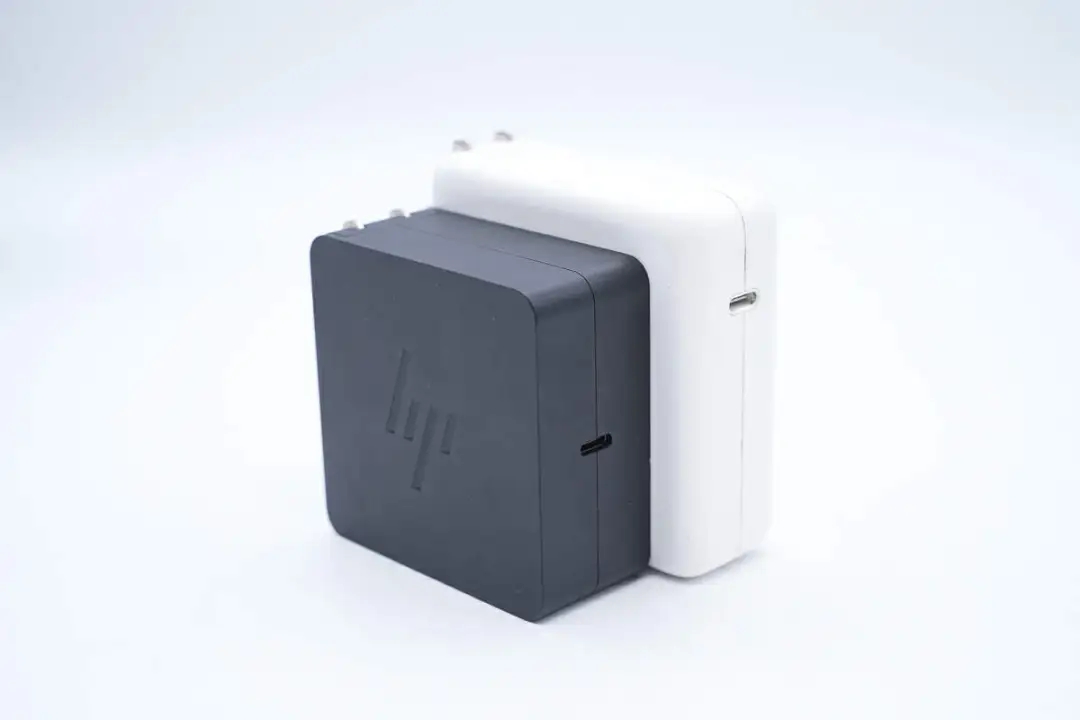

和蘋果96W充電器放在一起對比，整體要小一圈。

充電器拿在手上的大小直觀感受。

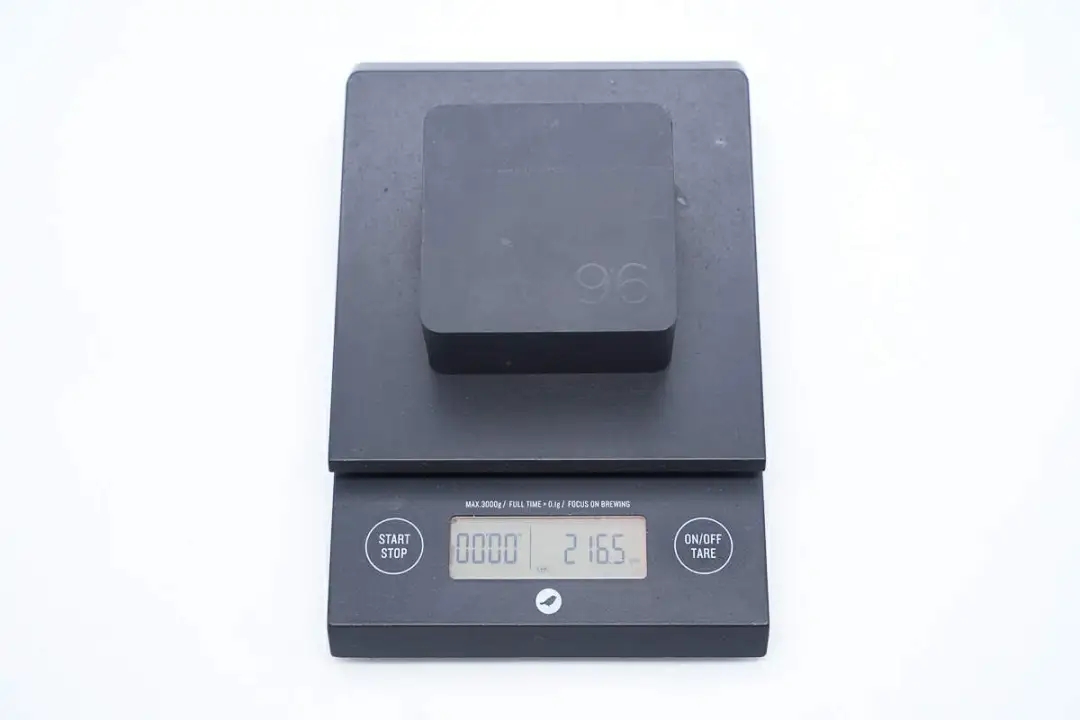

另外測得充電器重量約為217g。

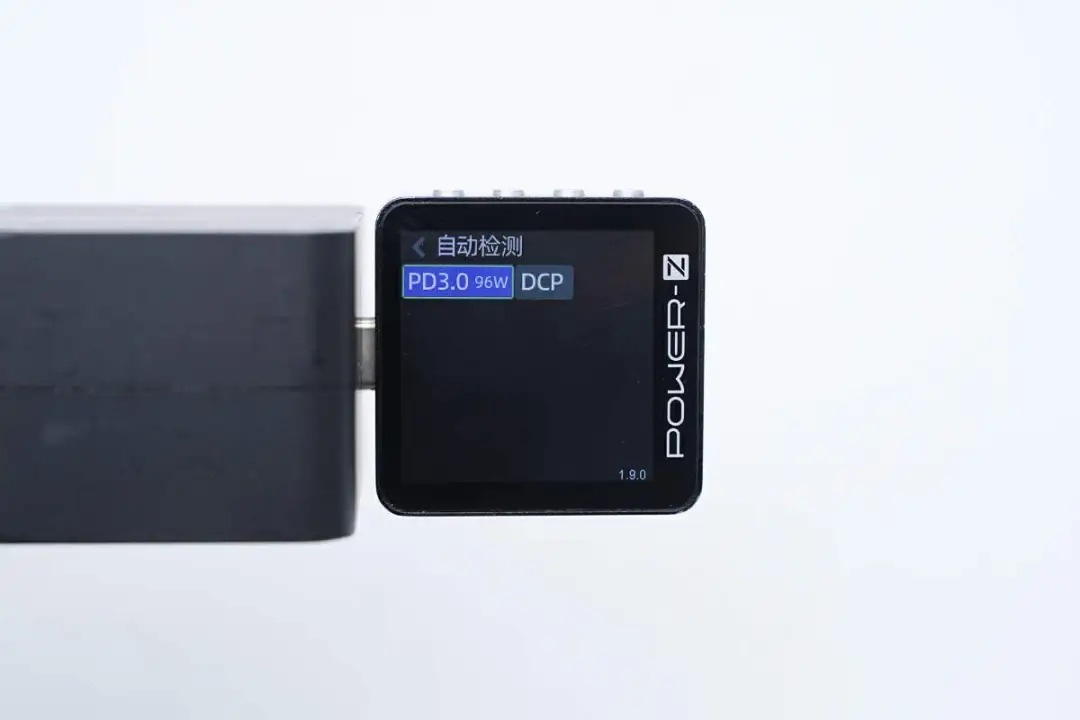

使用測得USB-C口支持PD3.0、DCP充電協議。

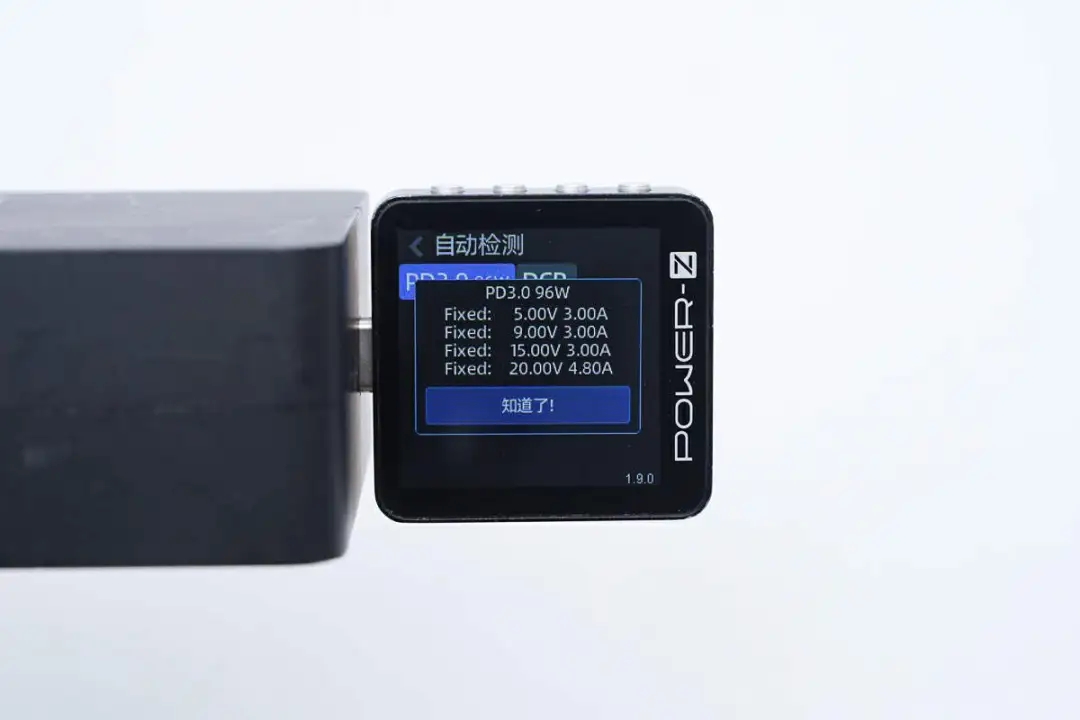

PDO報文顯示USB-C口還具備5V3A、9V3A、15V3A、20V4.8A四組固定電壓檔位。

惠普96W氮化鎵充電器拆解

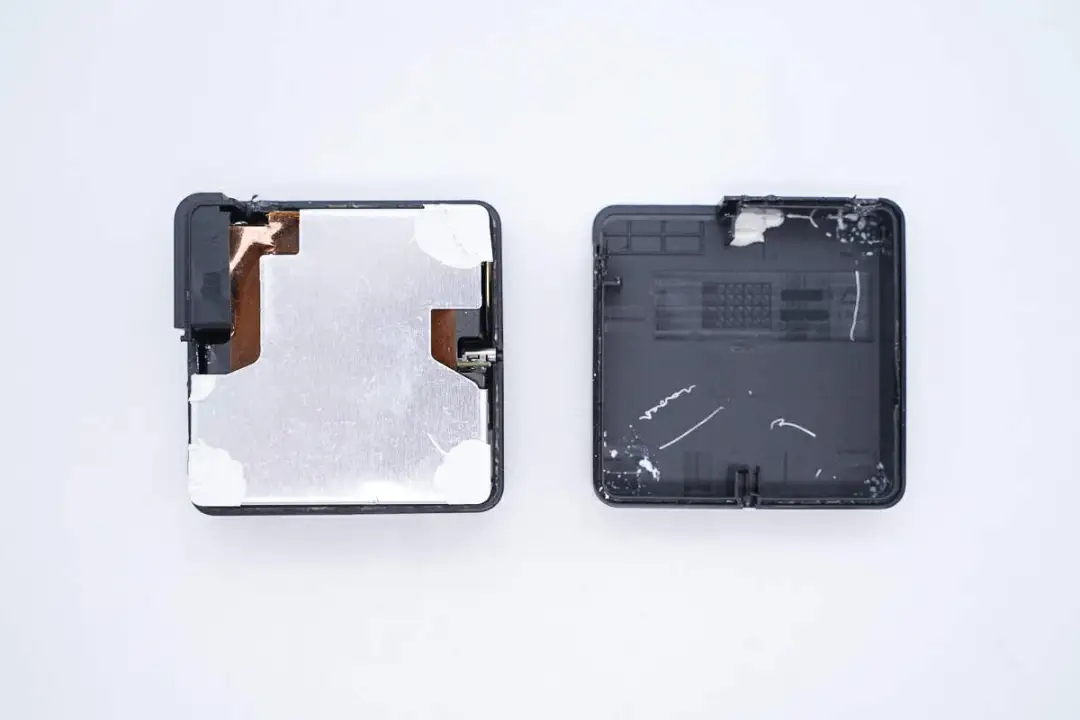

將充電器外殼拆開，殼體上打膠幫助固定內部PCBA模塊。

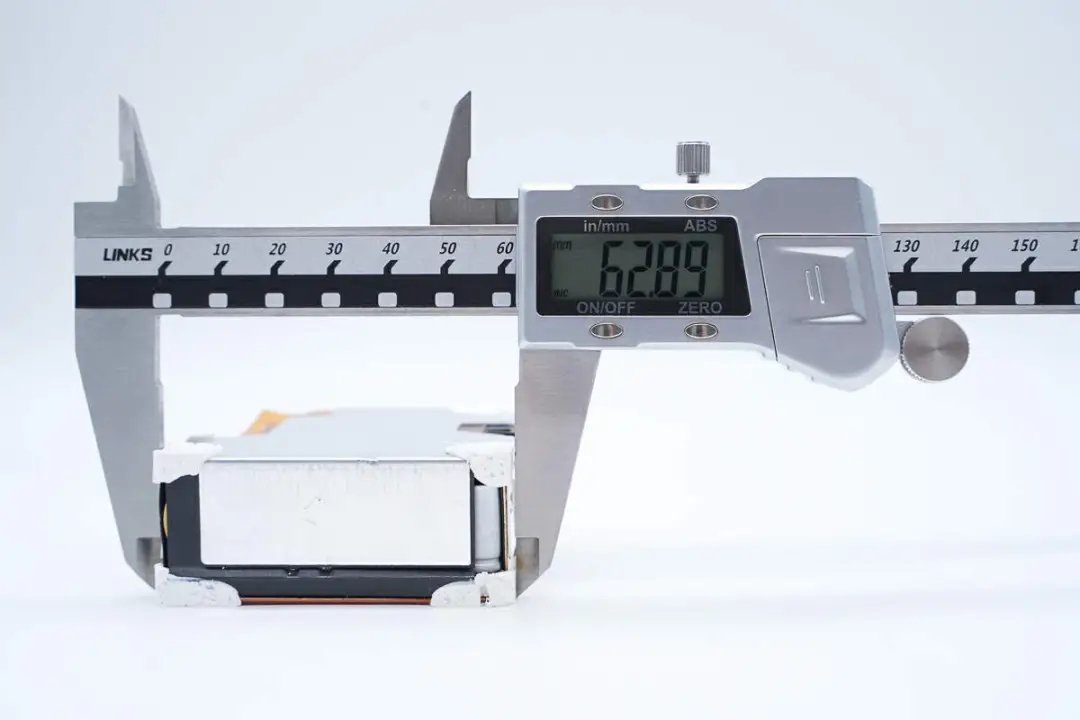

實測PCBA模塊長度為62.89mm。

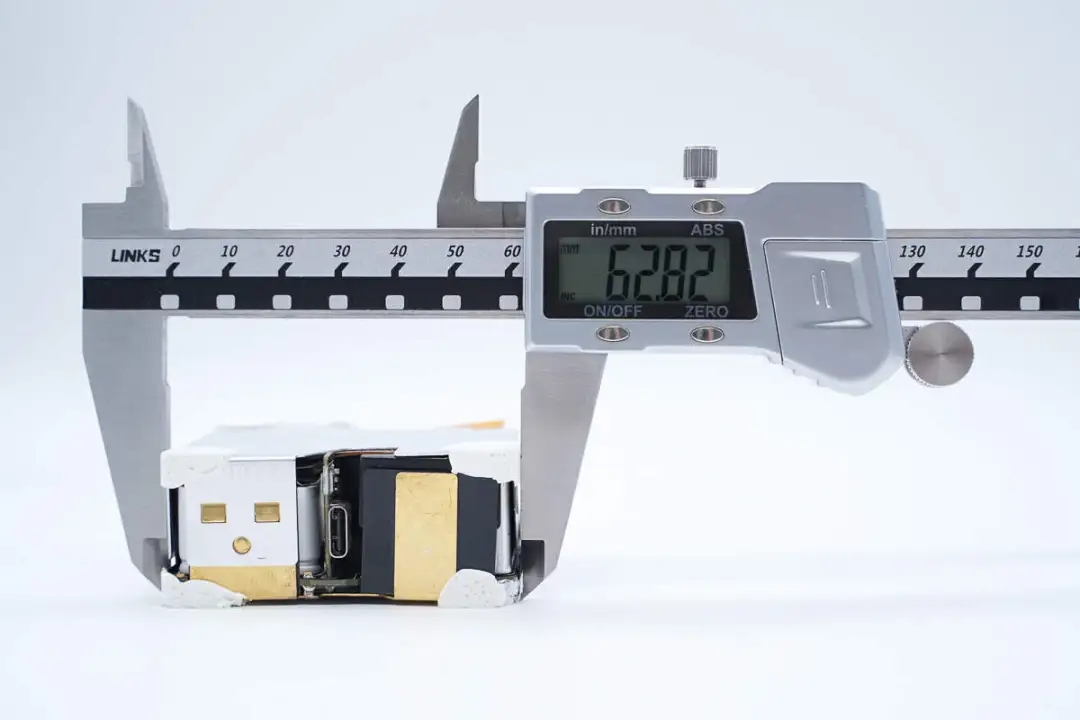

寬度為62.82mm。

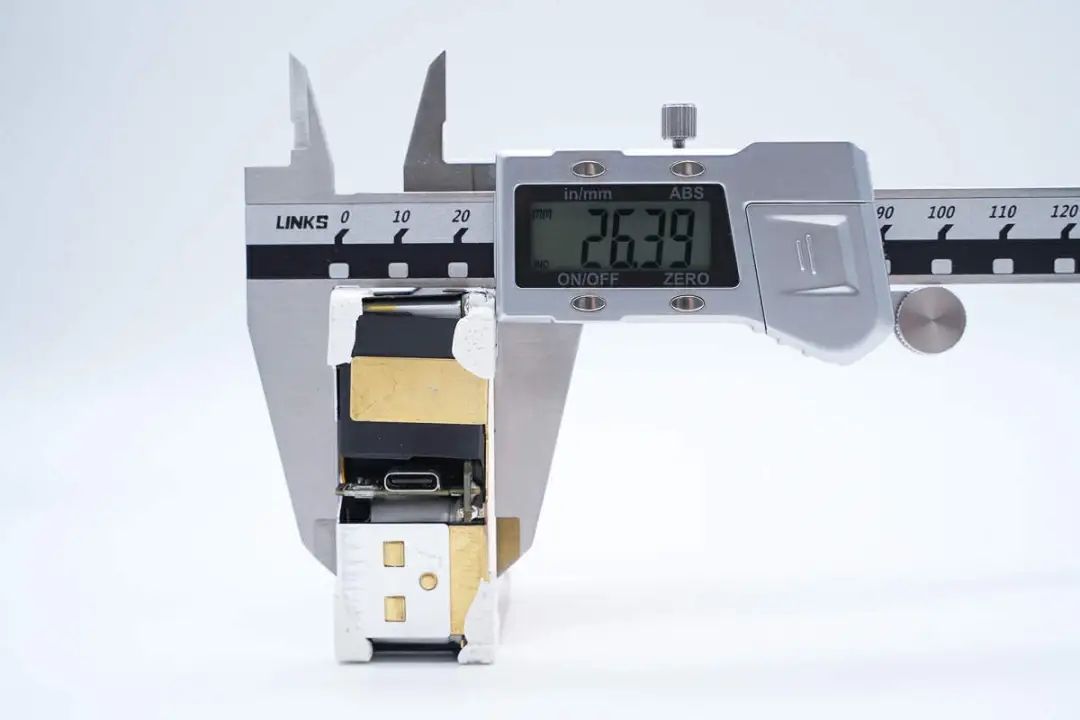

厚度為26.39mm。

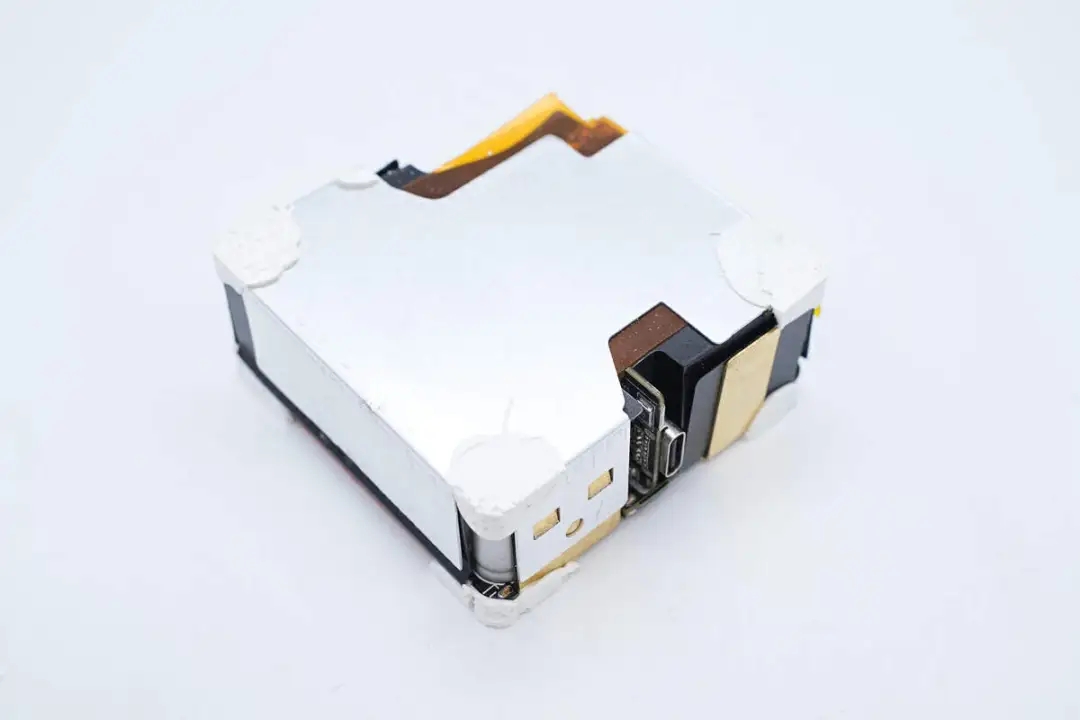

PCBA模塊頂部和側身覆蓋一體式鋁合金散熱片，三個端角處均有打膠處理。

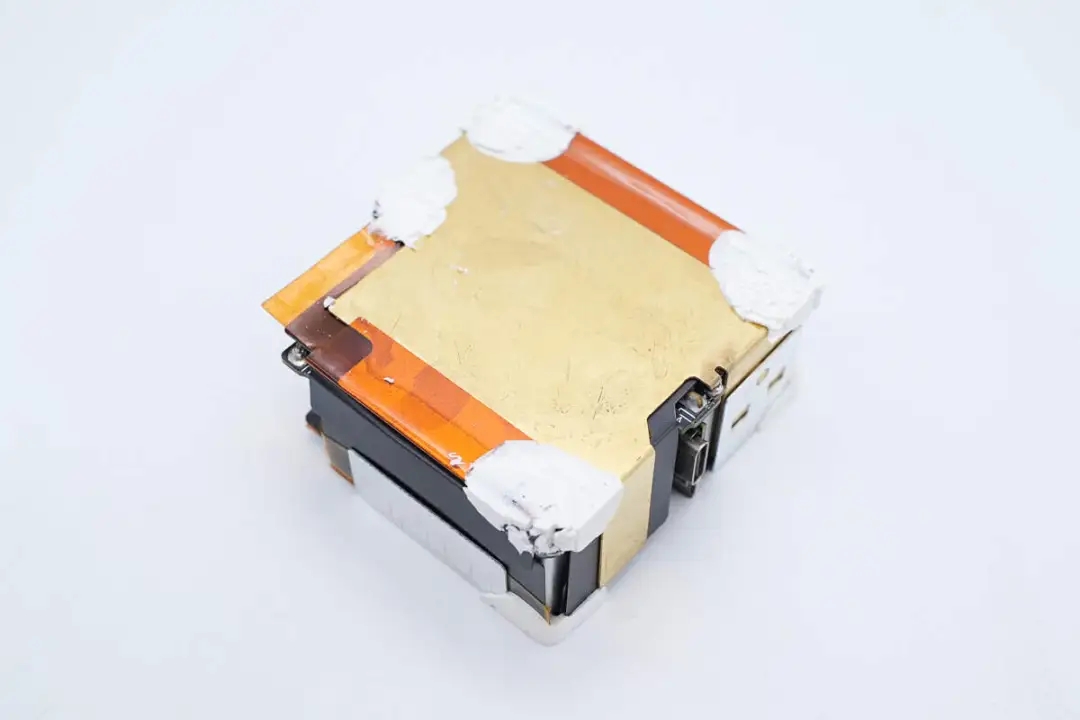

模塊底部覆蓋黃銅散熱片，端角處也有打膠處理。

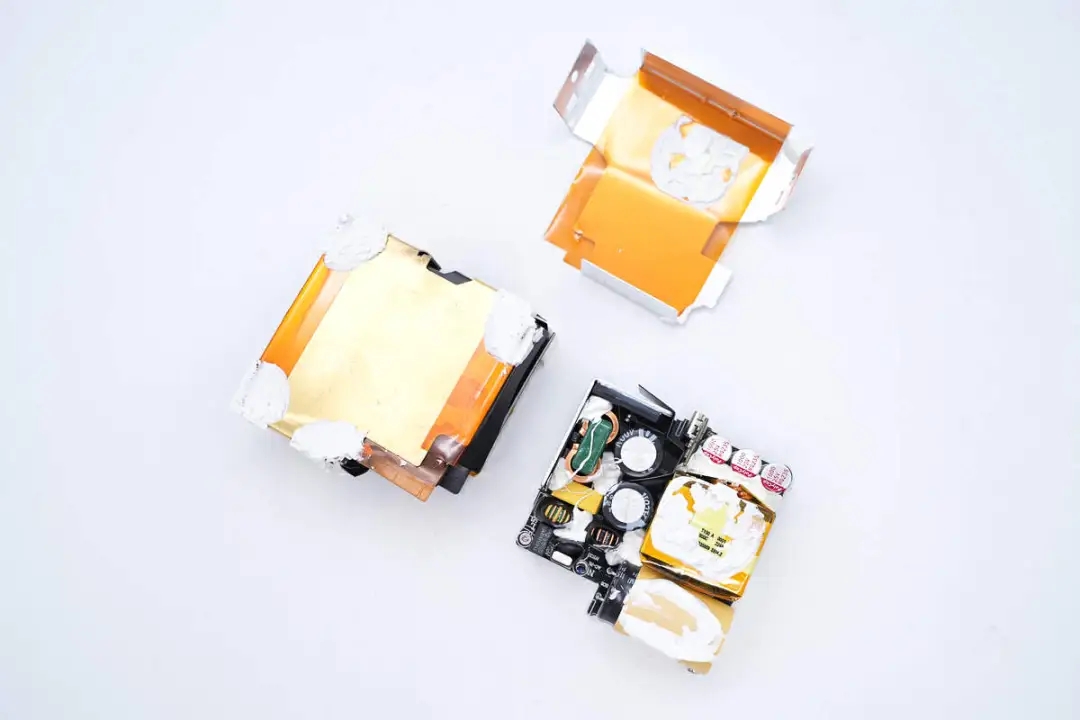

拆掉散熱片，兩塊內側都貼有絕緣膠帶。

PCBA模塊正面器件打膠加固，高壓濾波電解電容和輸出小板間設有麥拉片隔離。

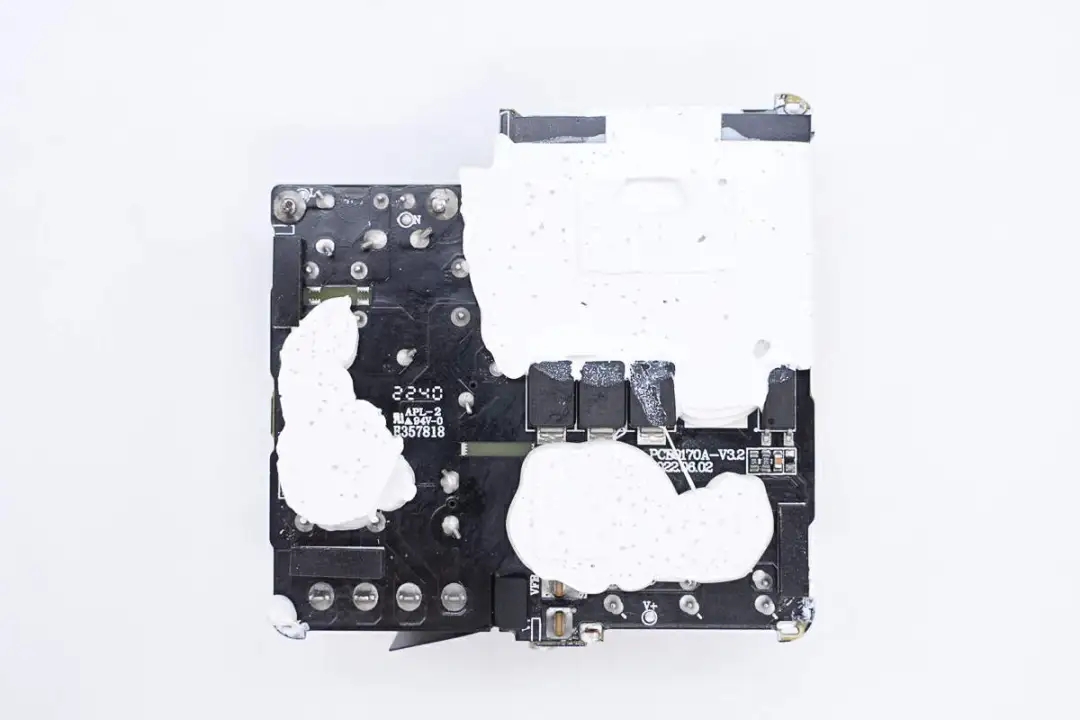

主板背面對應核心發熱器件區域打膠幫助導熱。

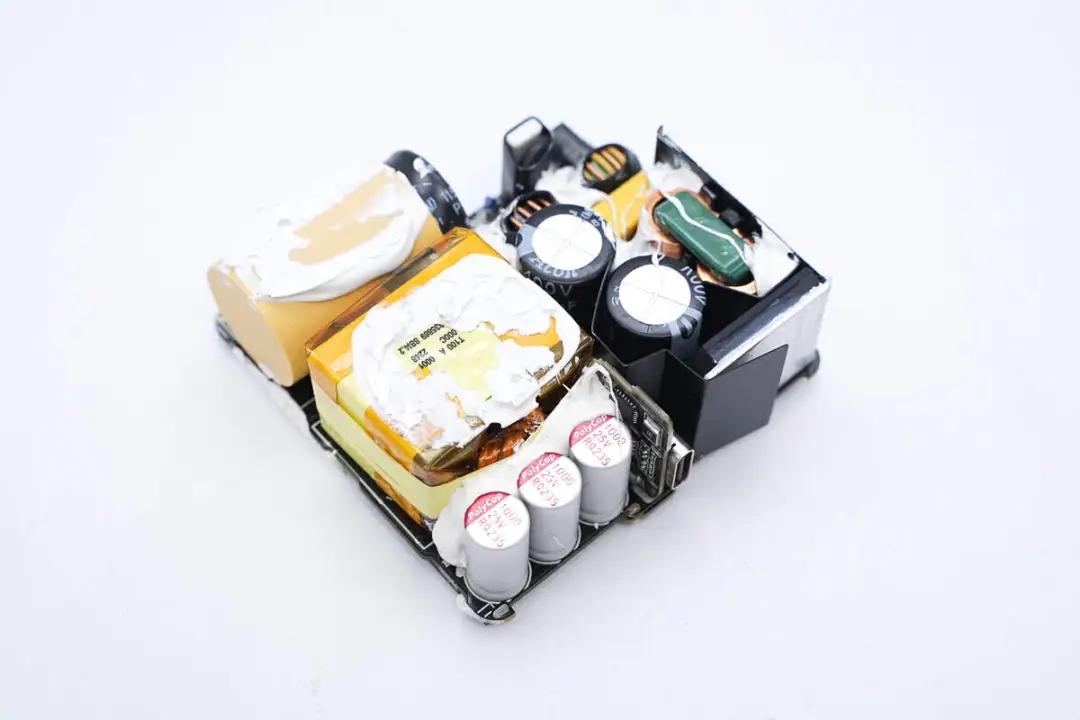

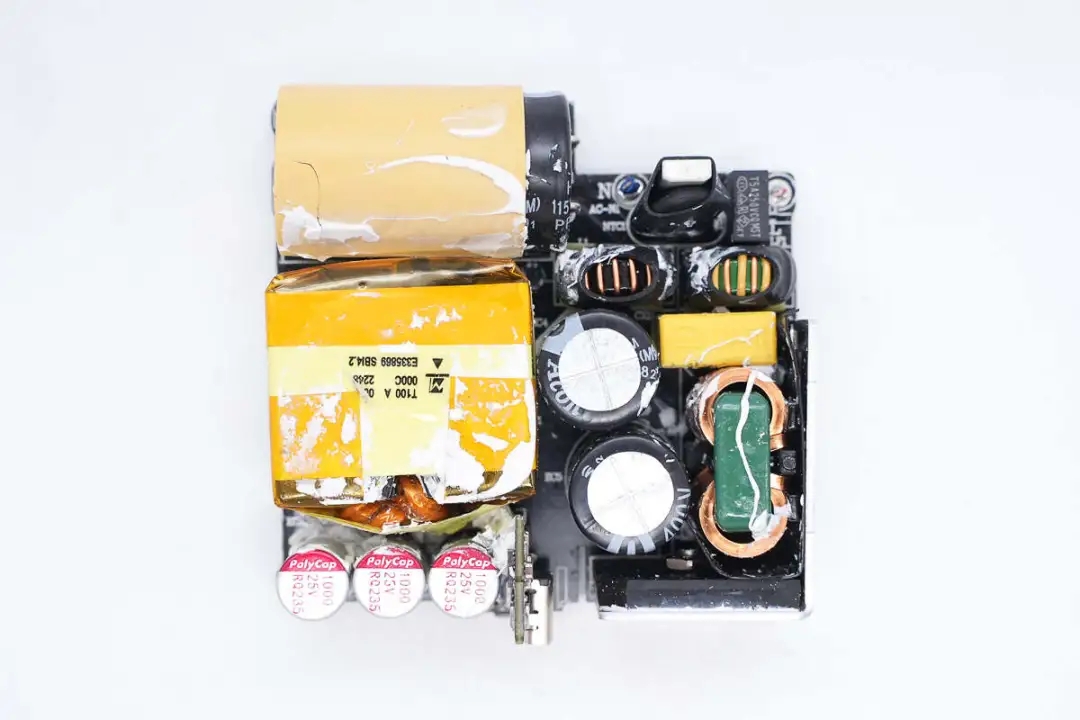

將白膠清理干凈，主板正面器件布局緊湊有序，右下角邊緣設有散熱片幫助整流橋散熱。

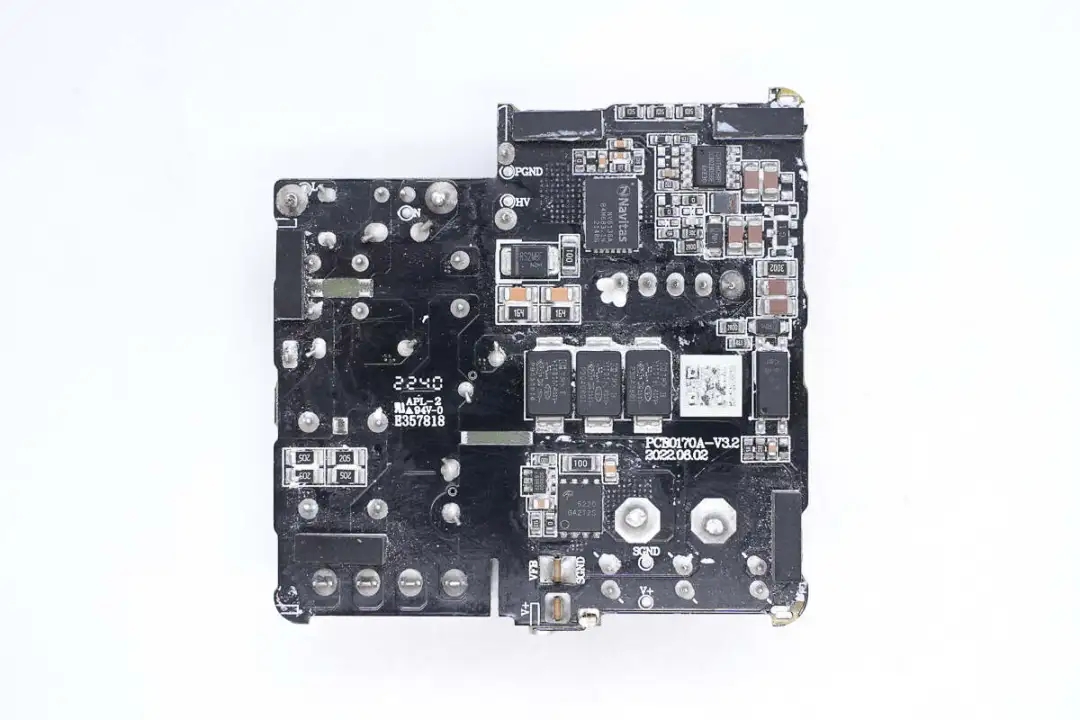

主板背面設有開關電源主控芯片、初級開關管、光耦、貼片Y電容、同步整流控制器以及同步整流管。

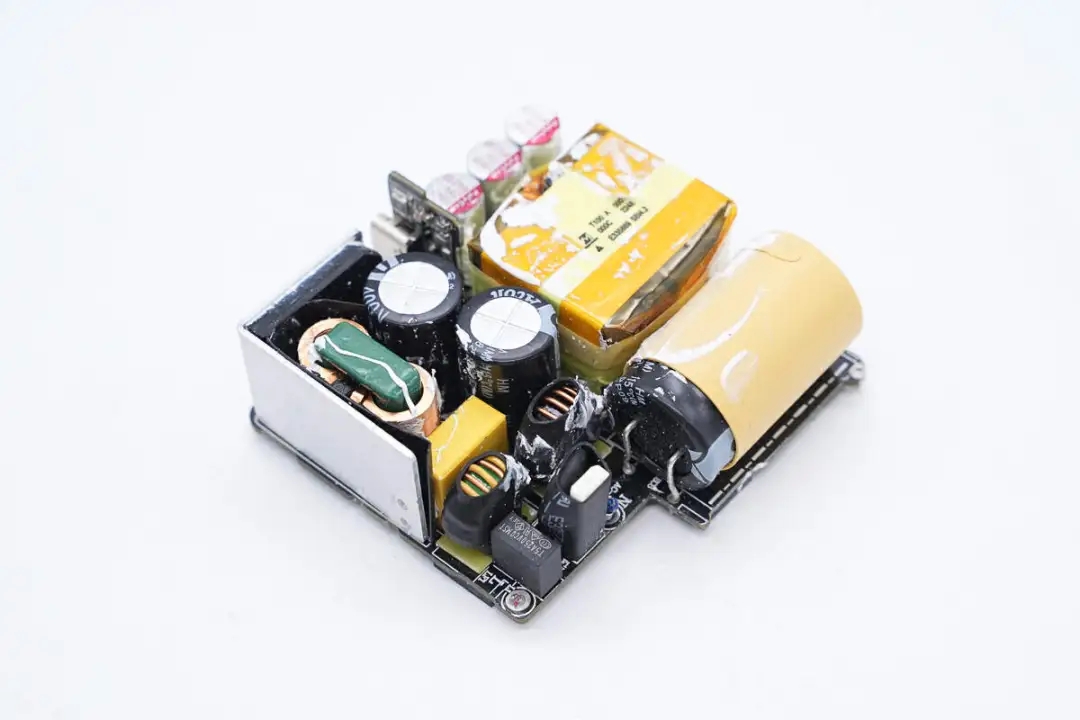

模塊一側區域設有延時保險絲、NTC熱敏電阻、熱保護器、共模電感、安規X2電容、整流橋、高壓濾波電解電容。NTC熱敏電阻和熱保護器使用絕緣管包在一起，散熱片與共模電感相接一面有麥拉片隔離。

將散熱片拆下，設計上使用螺絲將整流橋和散熱片固定在一起。

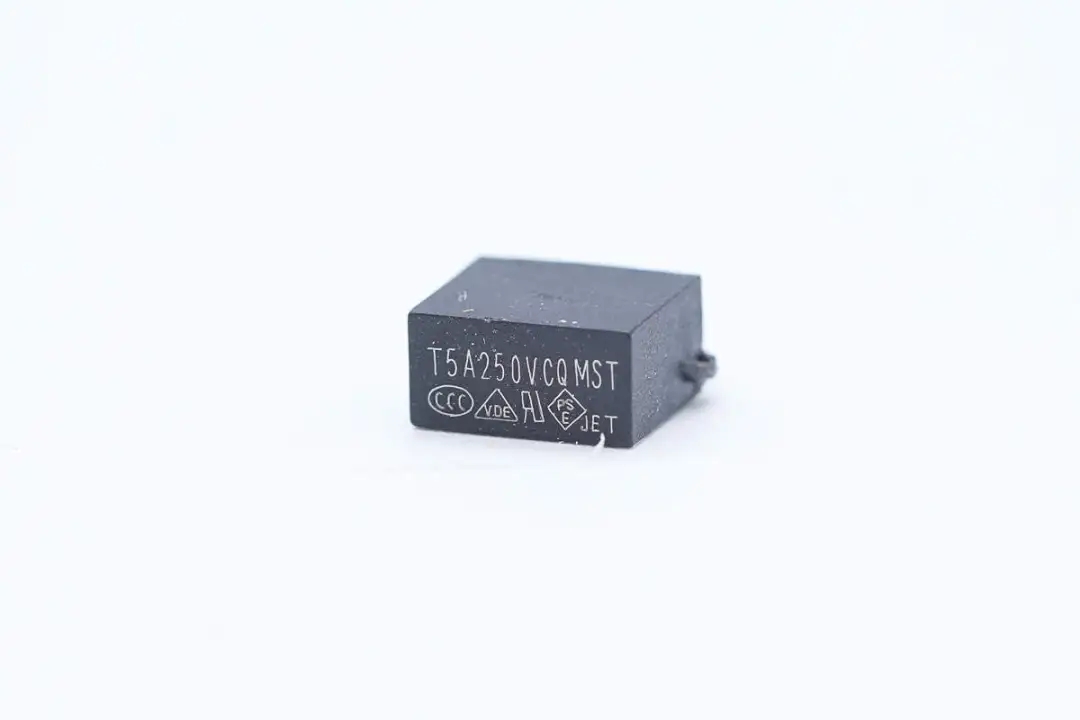

延時保險絲特寫，規格為5A 250V。

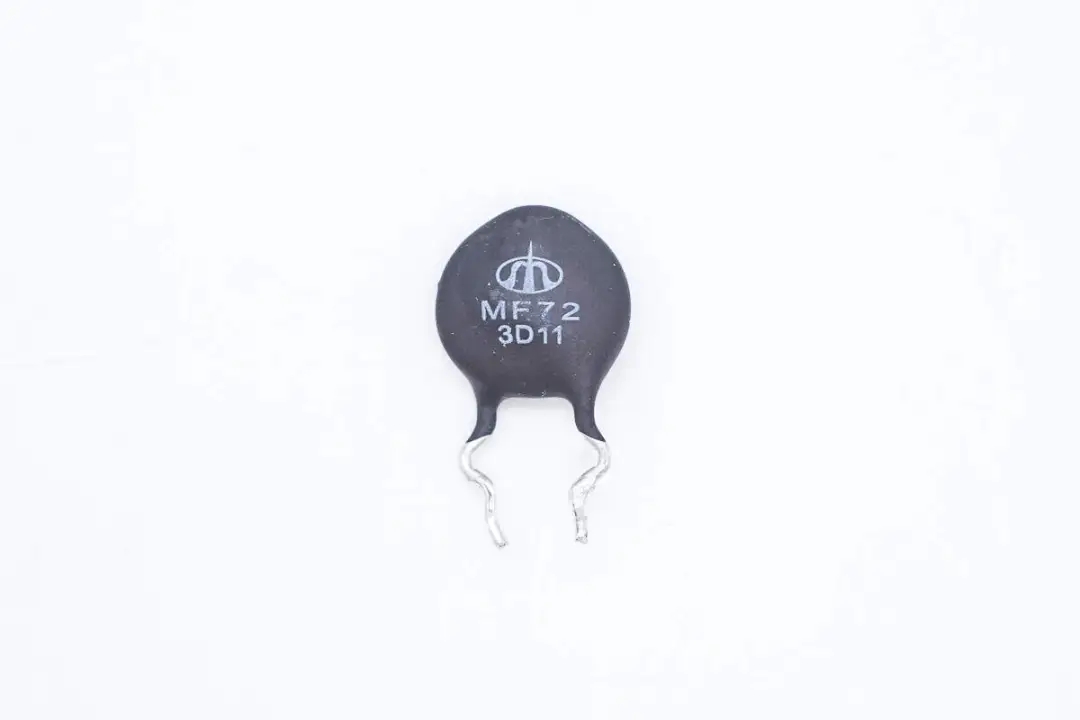

NTC熱敏電阻特寫，用于抑制上電浪涌電流。

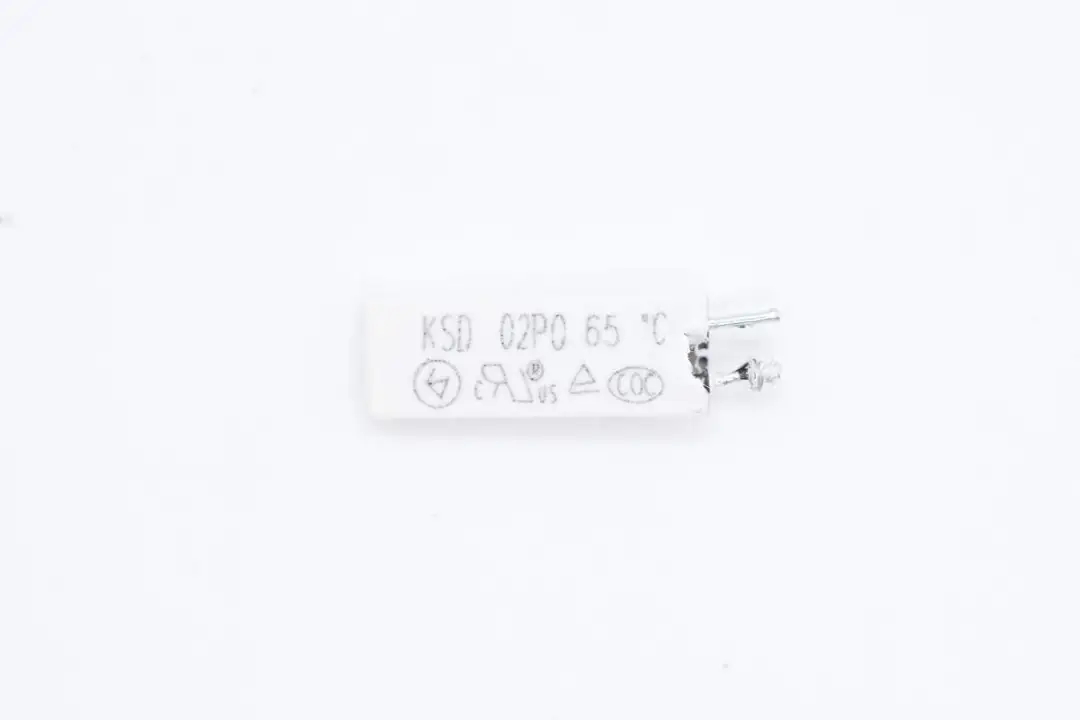

熱保護器特寫。

共模電感外套絕緣管，底部設有電木板絕緣。

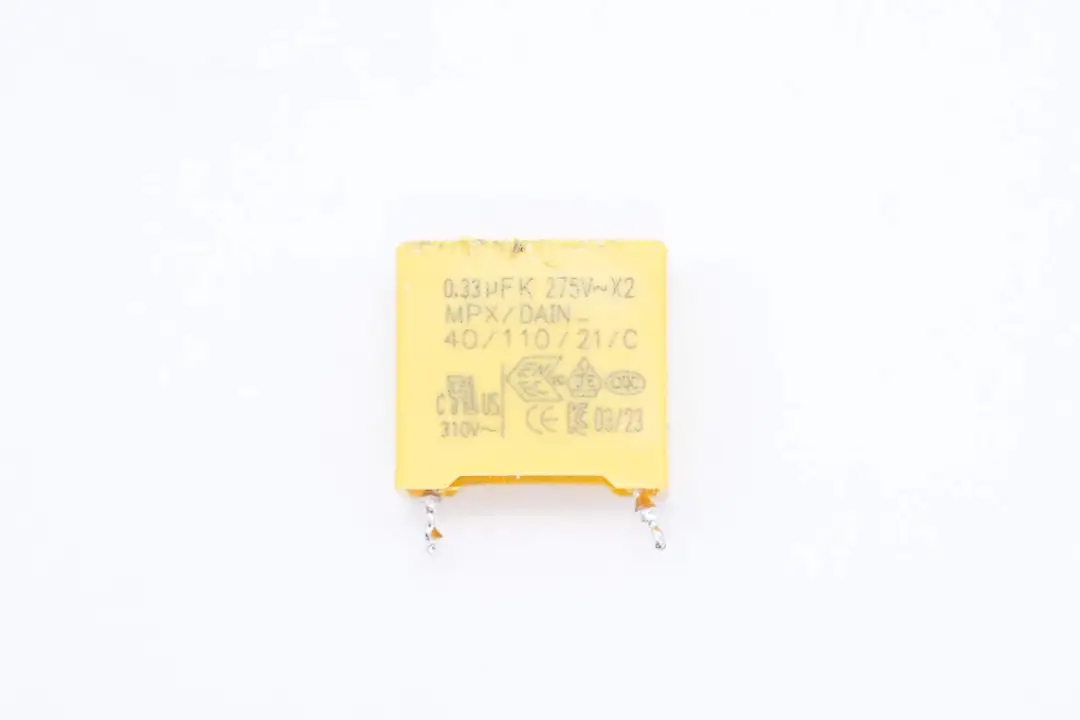

安規X2電容容量0.33μF。

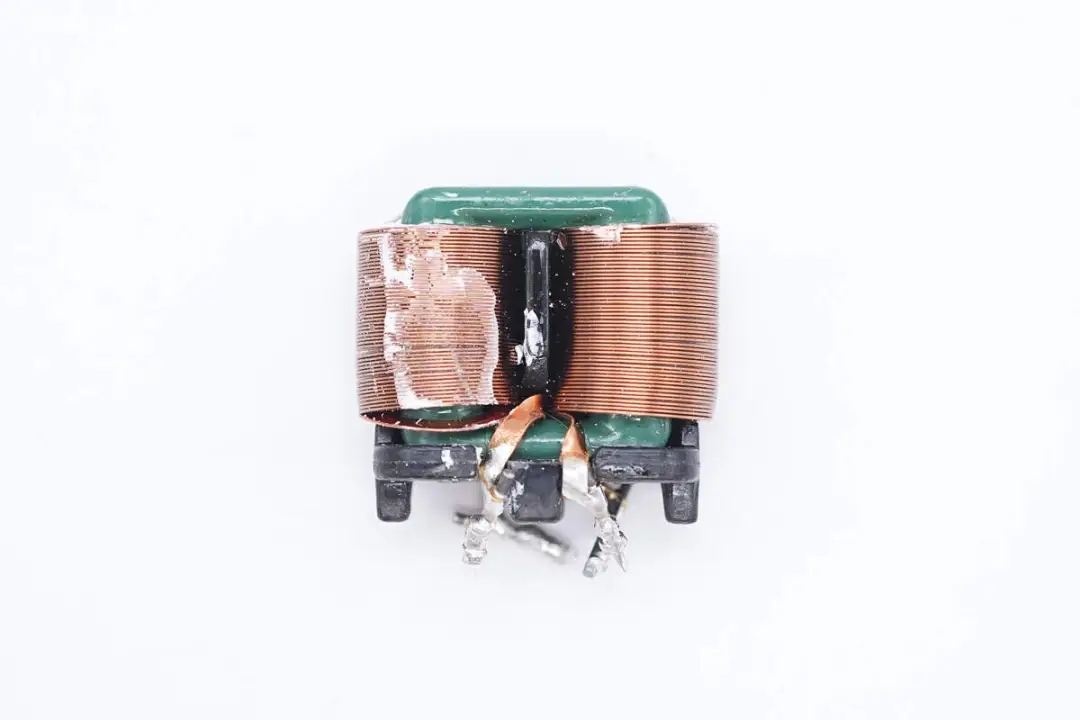

二級共模電感扁平銅帶繞制，綠色磁芯。

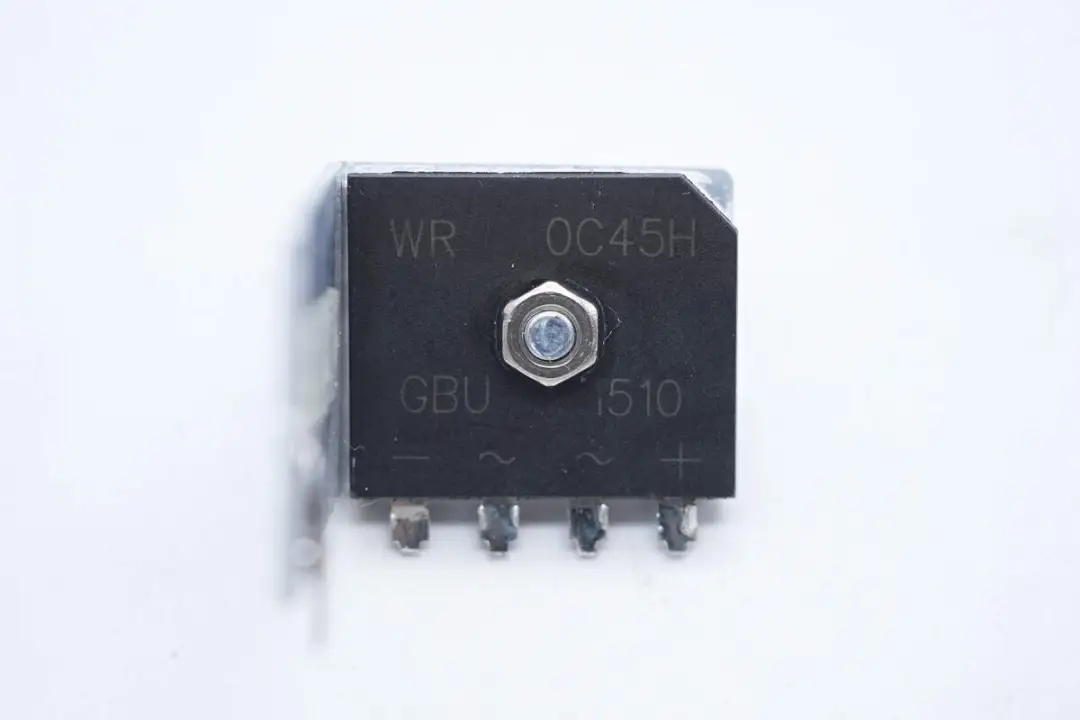

整流橋采用沃爾德WRGBU1510，規格為15A 1000V，采用GBU封裝，工作溫度-55~+175℃。

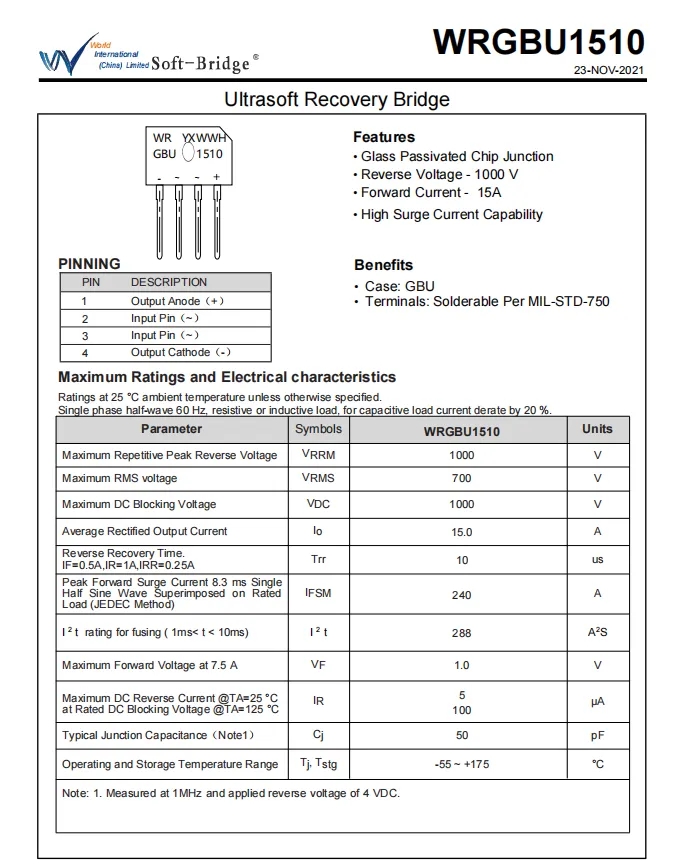

沃爾德 WRGBU1510 資料信息。

充電頭網拆解了解到，沃爾德的整流橋還被、、、、、、等多款快充產品采用，產品性能獲得客戶一致認可。

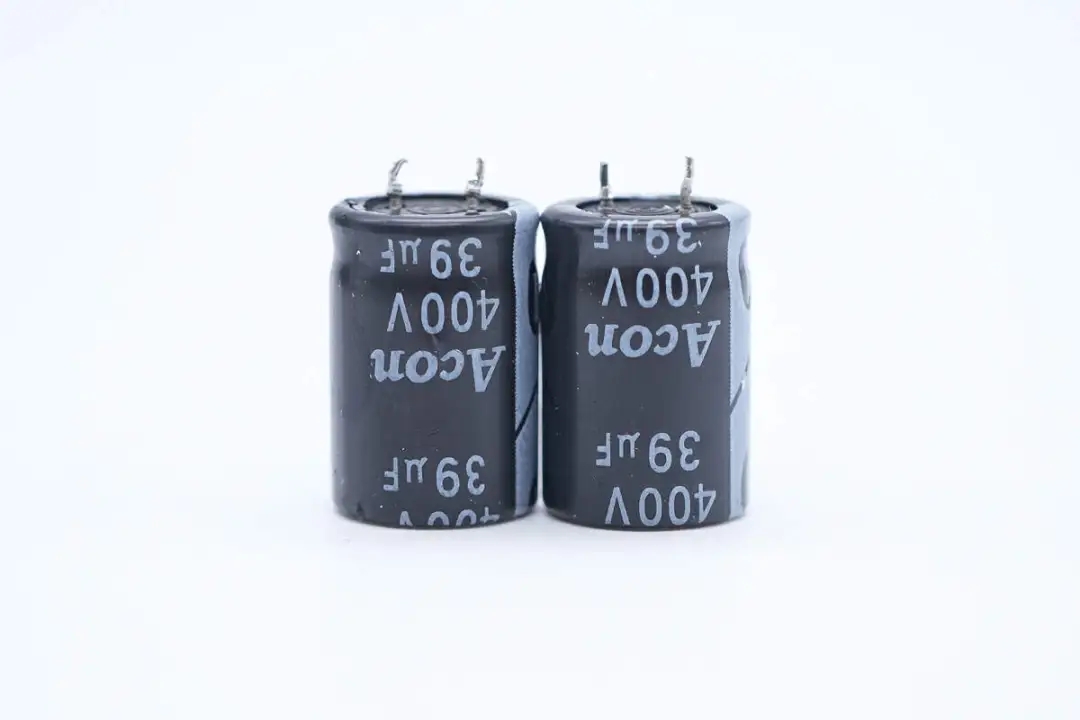

兩顆高壓濾波電解電容來自Acon新中元，規格為400V39μF。

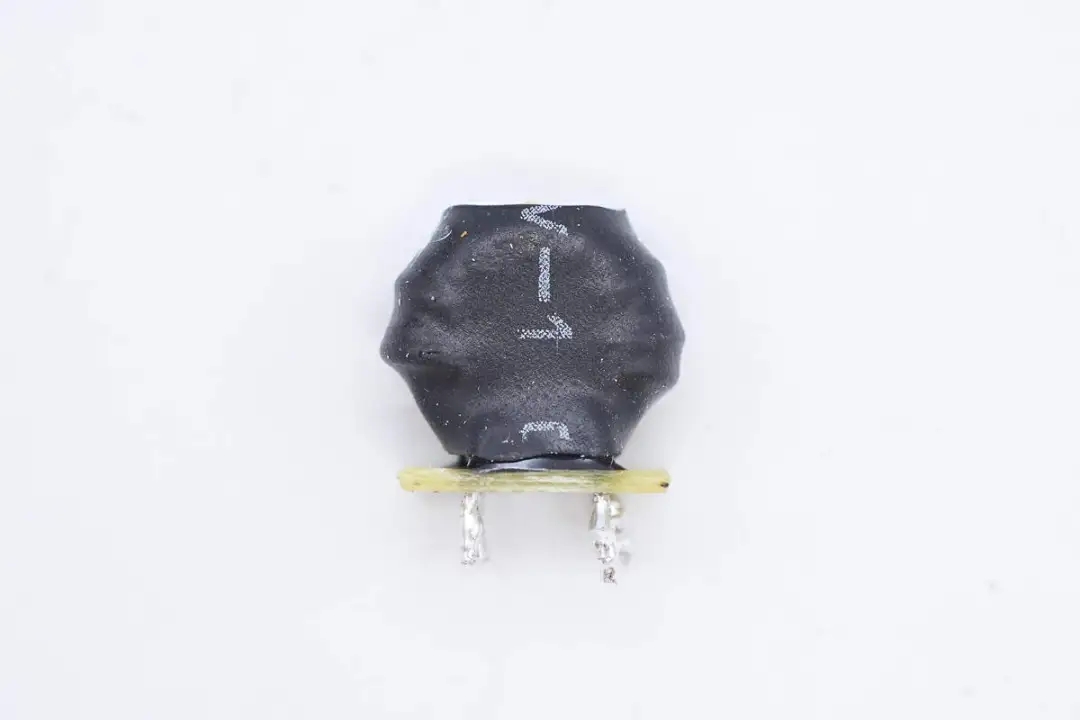

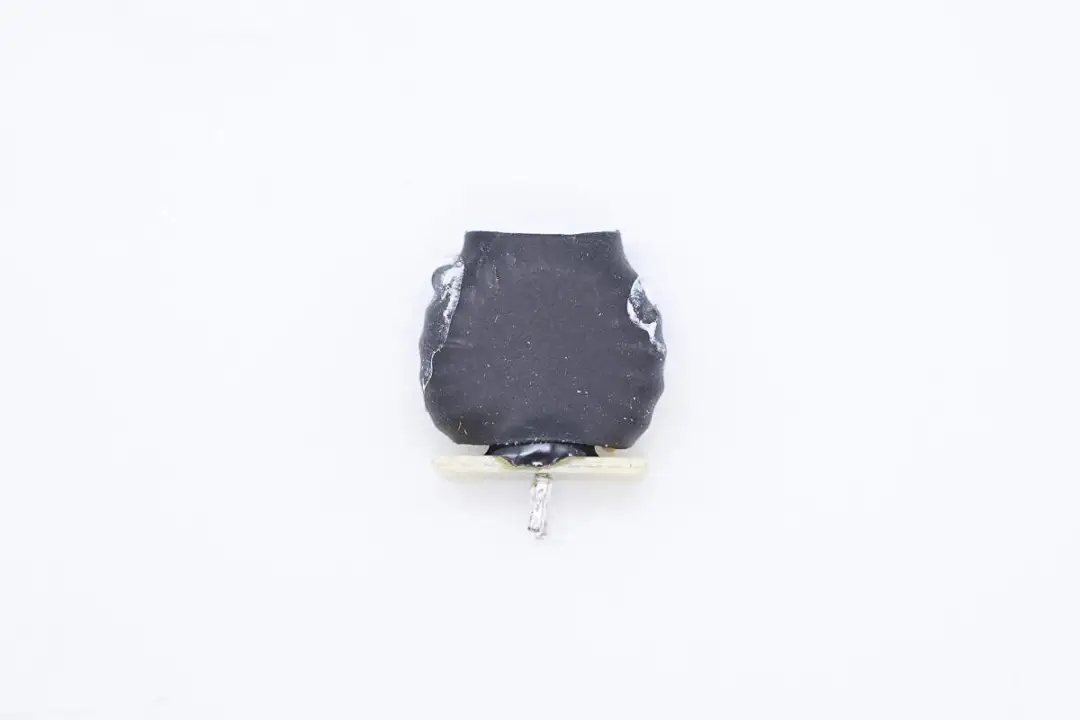

濾波電感外套絕緣管。

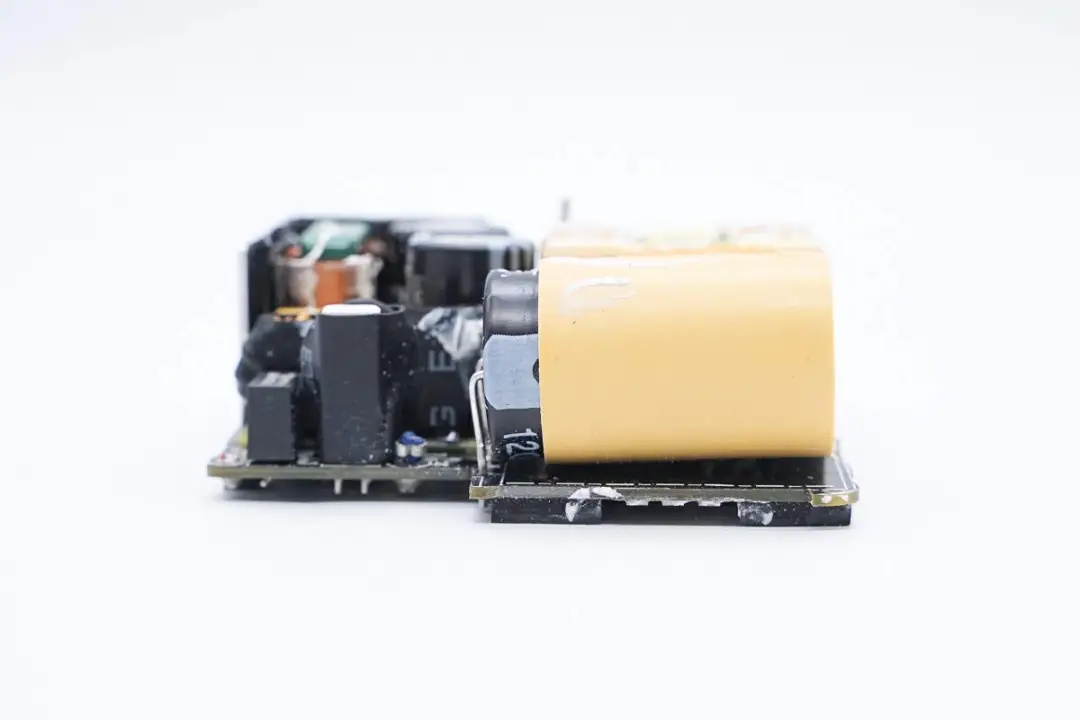

主板前端橫置一顆高壓濾波電解電容，并外套膠套保護。

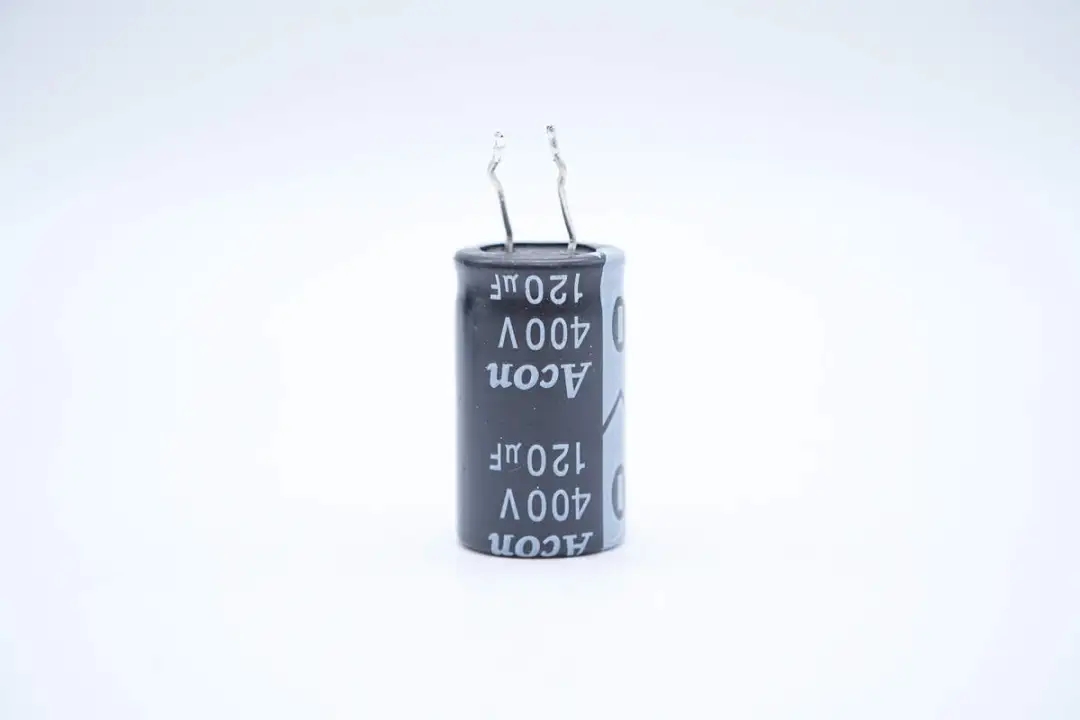

第三顆高壓濾波電解電容也是來自新中元，規格為400V120μF。

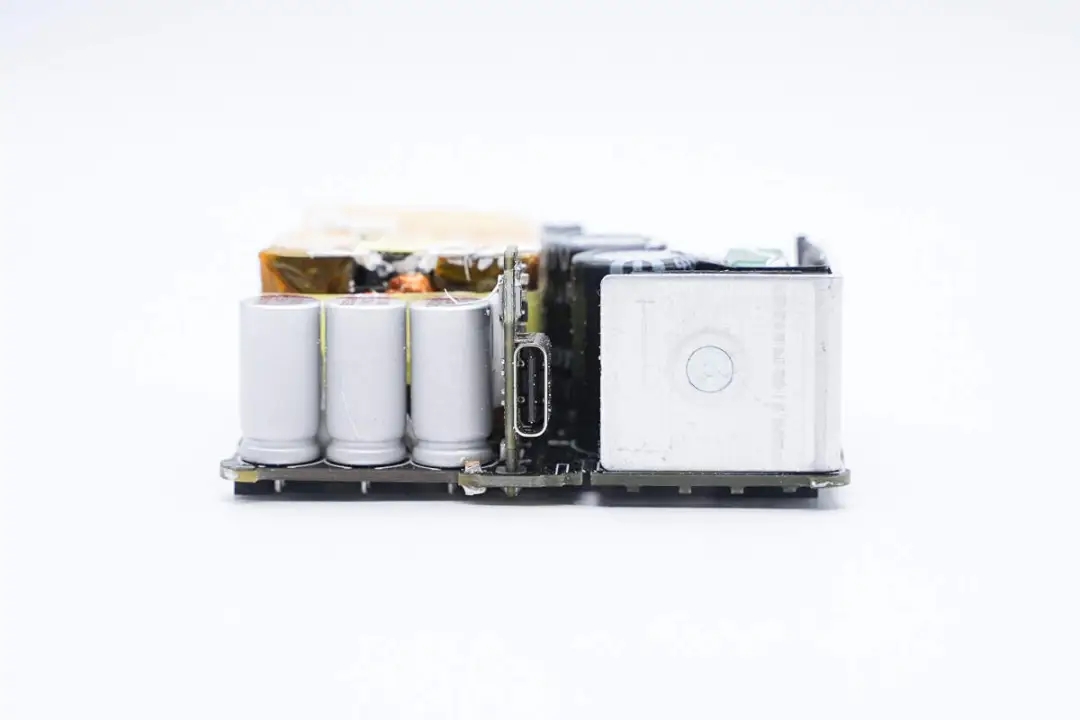

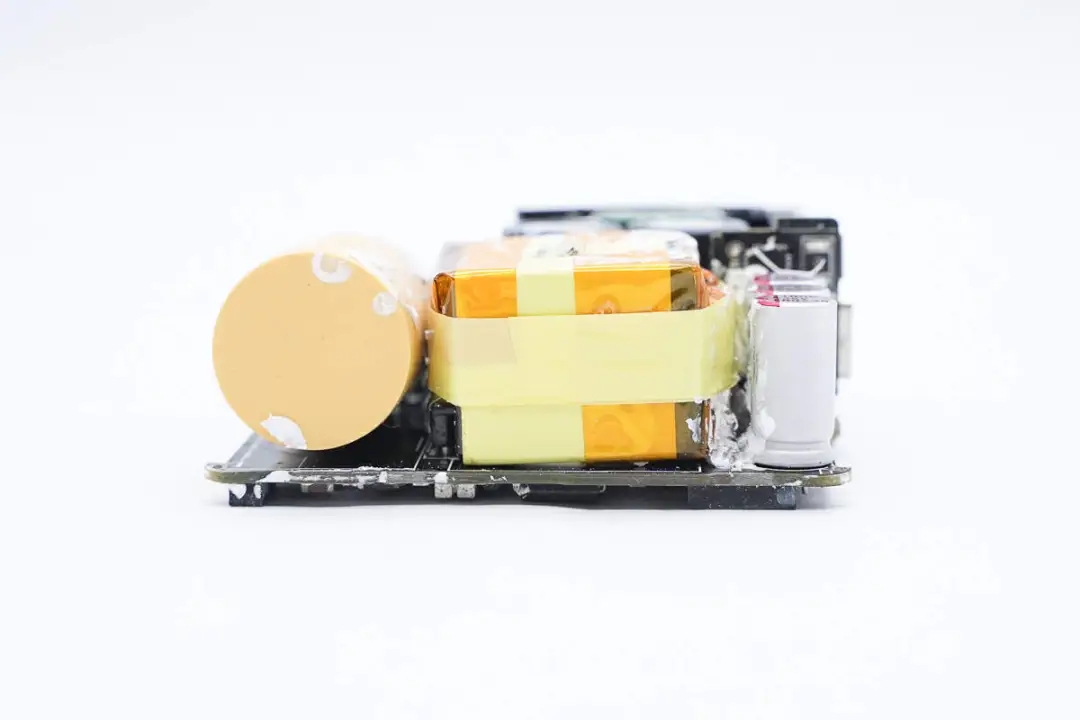

板子另一側設有變壓器和輸出濾波固態電容。

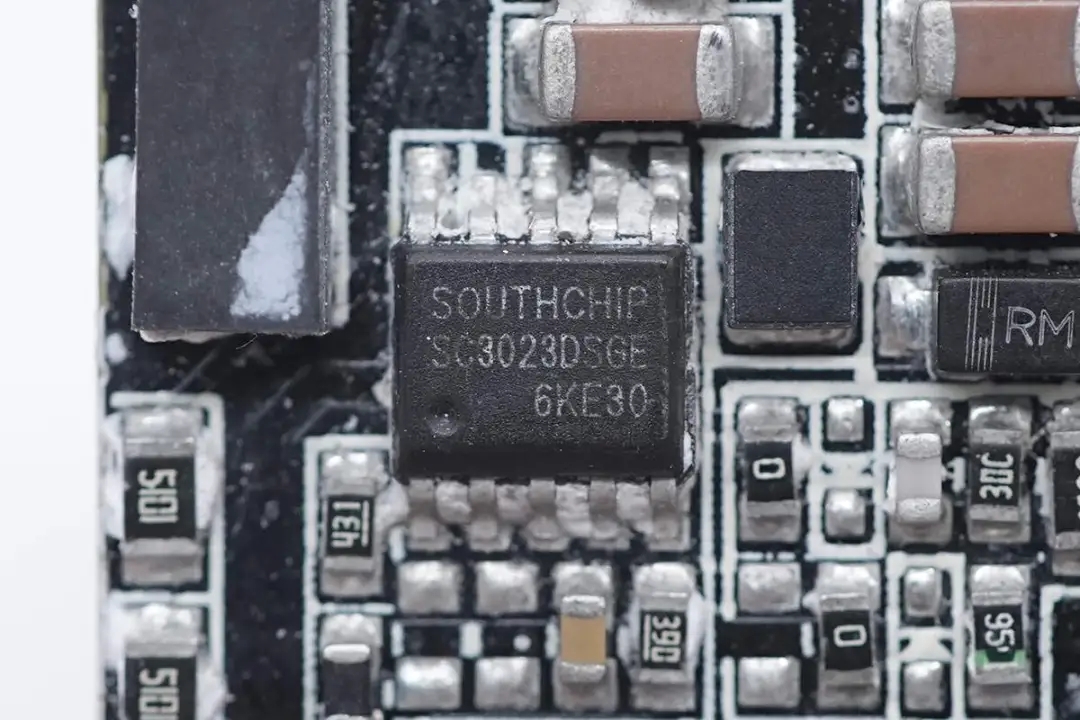

主控芯片采用南芯科技SC3023，是一顆高頻準諧振反激控制器，內置了氮化鎵驅動器，可用于直驅增強型氮化鎵開關管。SC3023內置X電容放電和高壓啟動，具備自適應開關頻率折返功能，能在整個負載范圍內獲得更高的效率。

SC3023在QR和DCM模式下通過谷底開通來獲得高效率。空載時在低功耗模式下運行，從而降低系統的待機功耗。芯片內置完善全面的保護功能，包括供電欠壓/過壓保護，逐周期過流保護，兩級過電流保護，輸出過電壓以及輸出短路保護等保護功能。

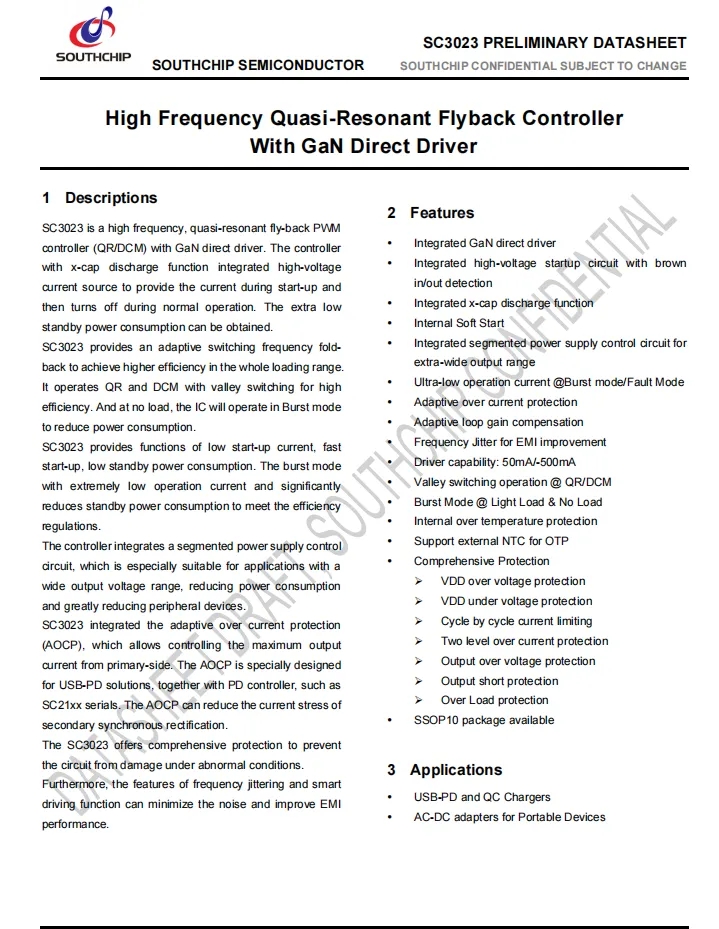

南芯科技SC3023資料信息。

初級開關管采用納微NV6136A，這是一顆高集成的氮化鎵功率芯片，內置驅動器以及高精度無損耗電流采樣電路，消除取樣電阻的損耗。NV6136A內置170mΩ導通電阻，耐壓700V的氮化鎵開關管，支持2MHz開關頻率，采用6*8mm QFN封裝，節省面積。

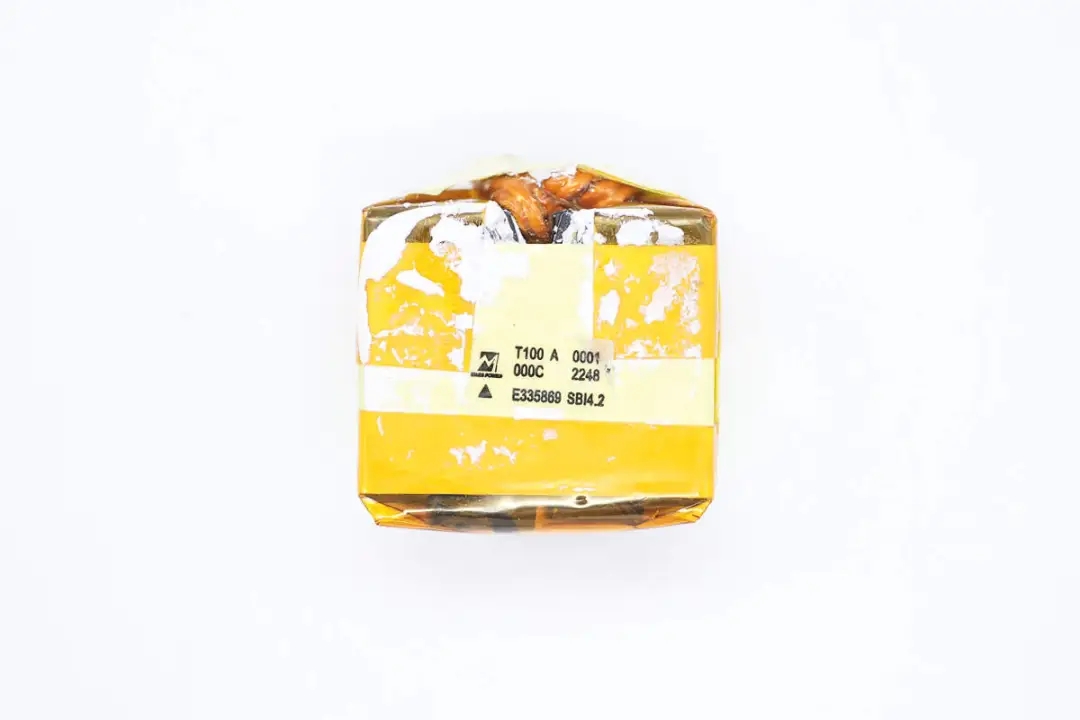

變壓器特寫。

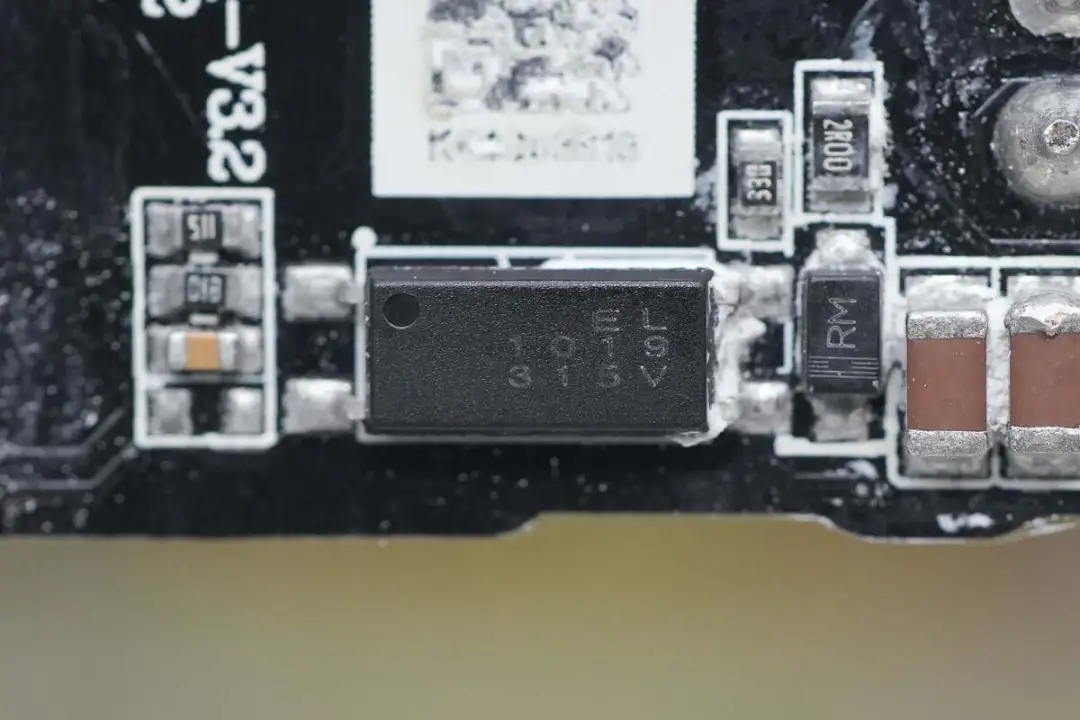

億光EL 1019光耦，用于輸出電壓反饋。

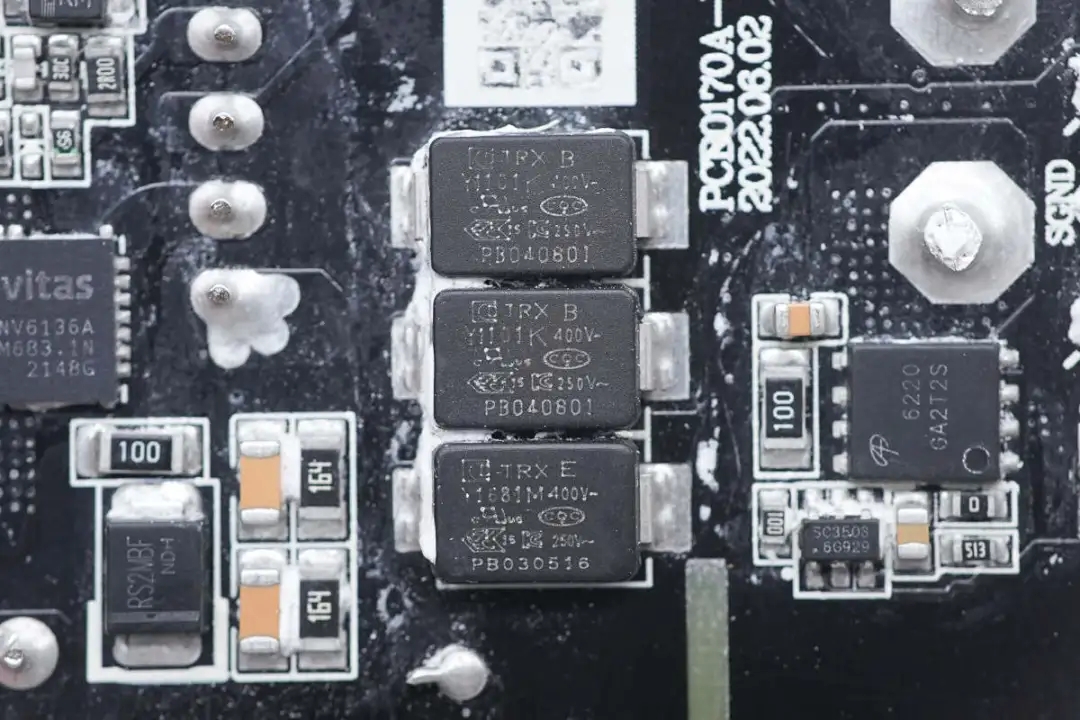

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號分別為TMY1101K和TMY1681M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被、、、、等數十款大功率充電器使用外，也可應用于、、等品牌20W迷你快充上，。

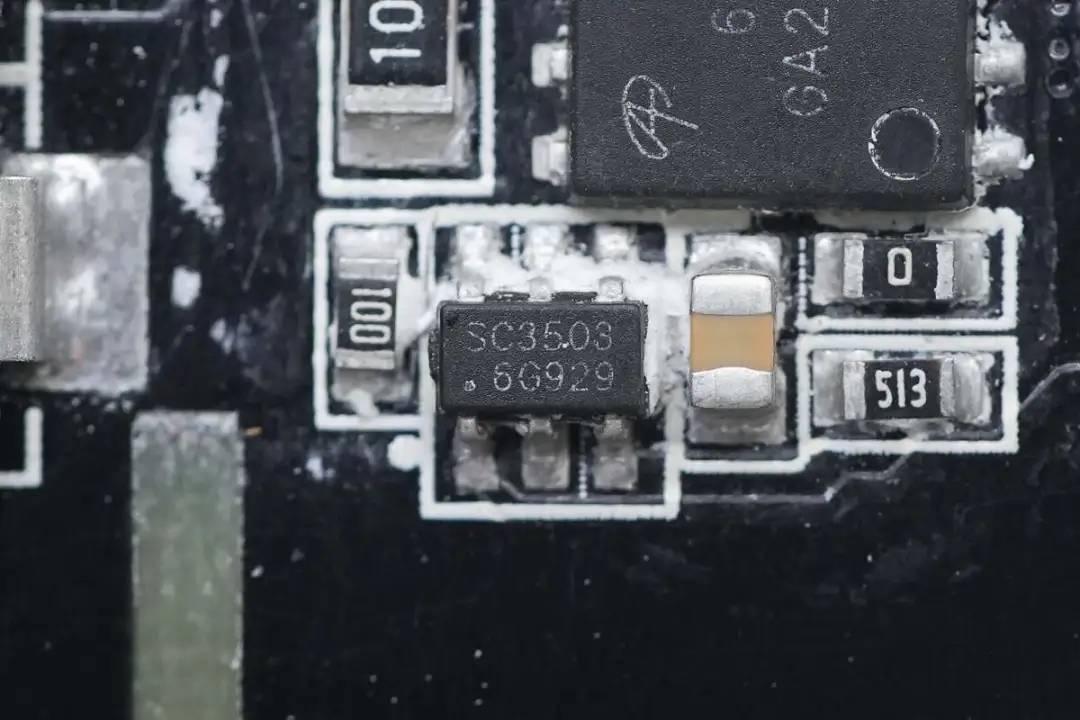

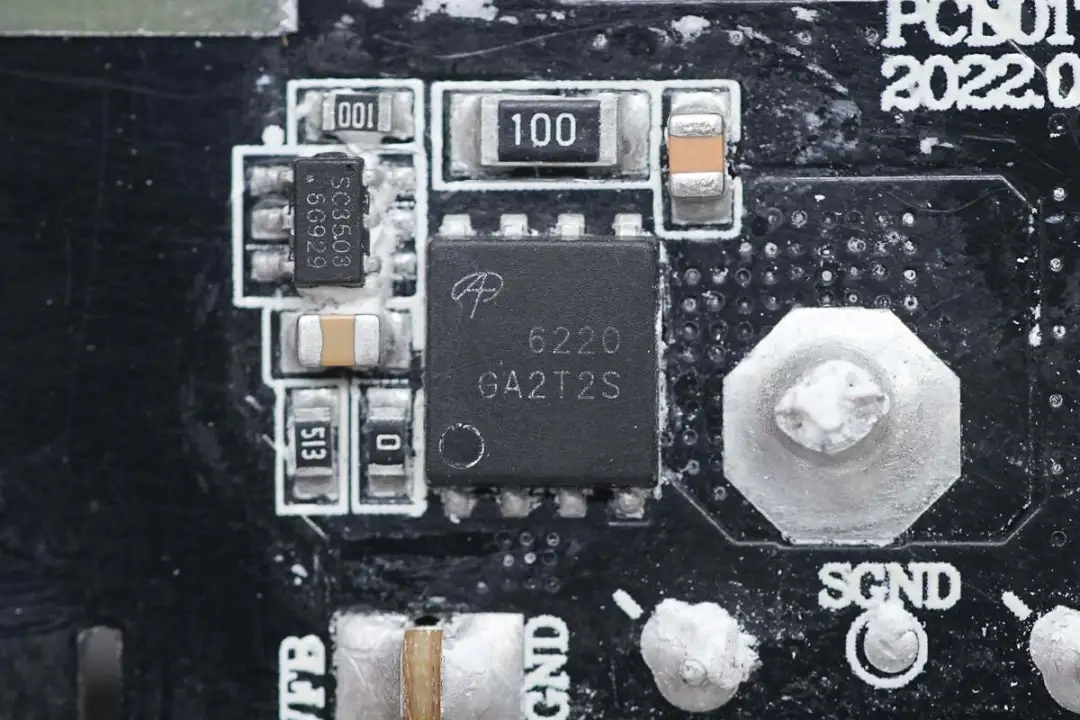

同步整流控制器來自南芯科技，型號SC3503，是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。

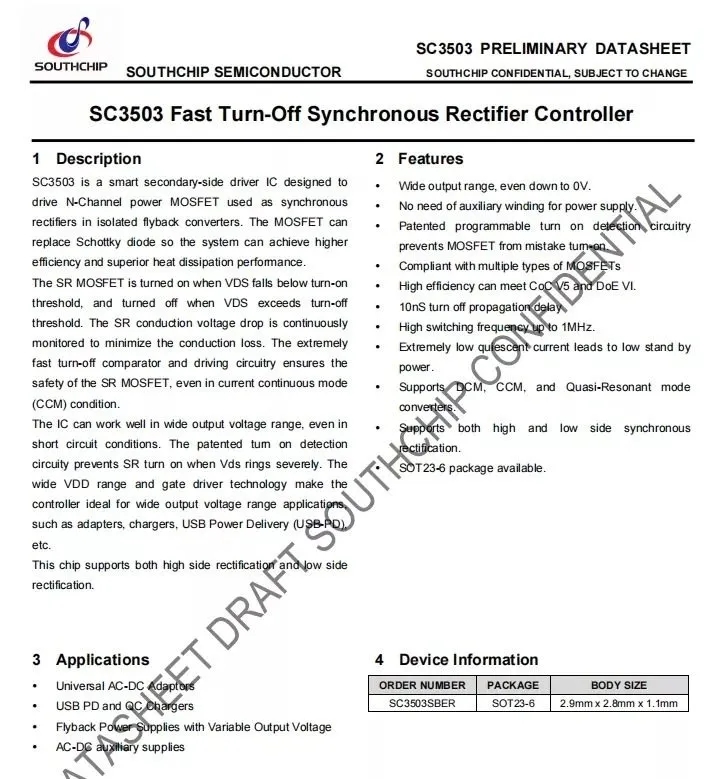

南芯SC3503資料信息。

充電頭網拆解了解到，該芯片已經被、、、、、等產品采用，此外南芯快充芯片還可應用于充電器、車充、移動電源、儲能電源等產品，并被、、、等。

同步整流管來自AOS萬國半導體，型號為AON6220，NMOS，耐壓100V，導阻5.1mΩ，采用DFN5*6封裝。

萬國半導體AON6220資料信息。

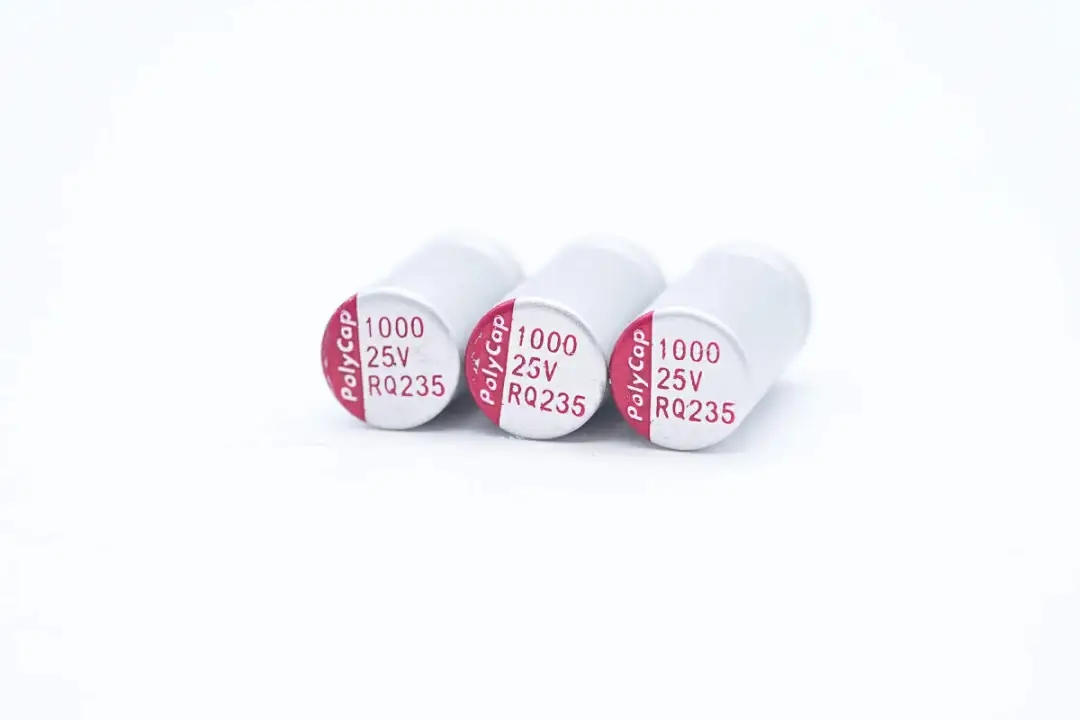

三顆輸出濾波固態電容來自PolyCap柏瑞凱，規格均為25V1000μF。

輸出端USB-C母座焊接在小板上。

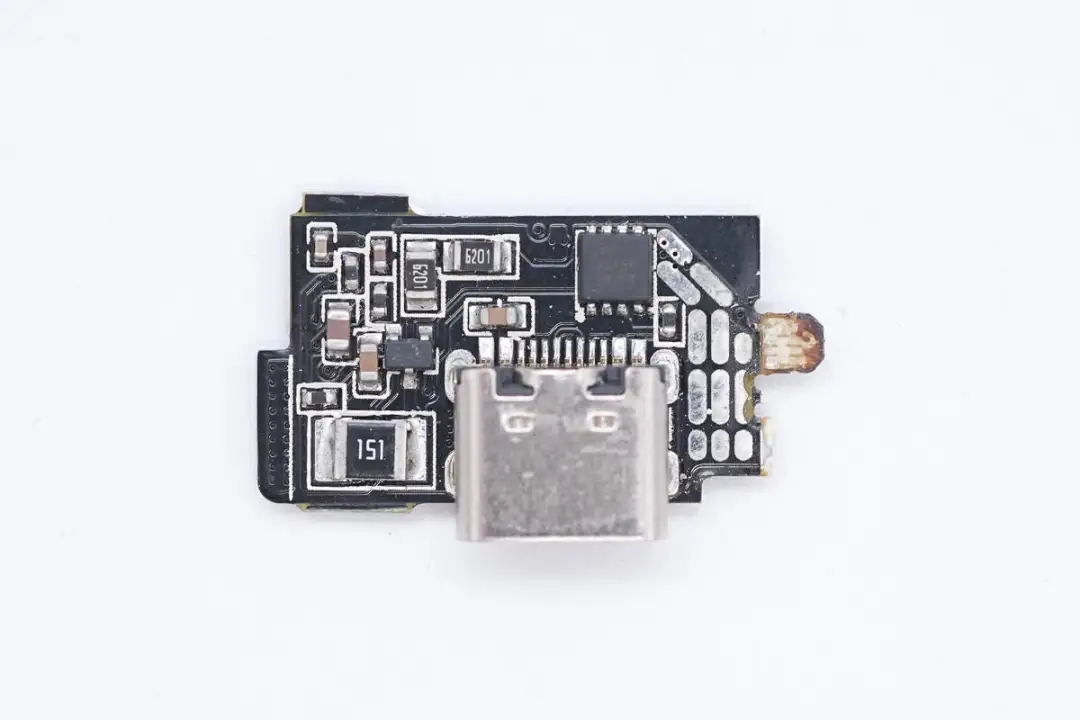

將小板拆下，板子正面設有VBUS開關管和USB母座。

小板背面設有協議芯片。

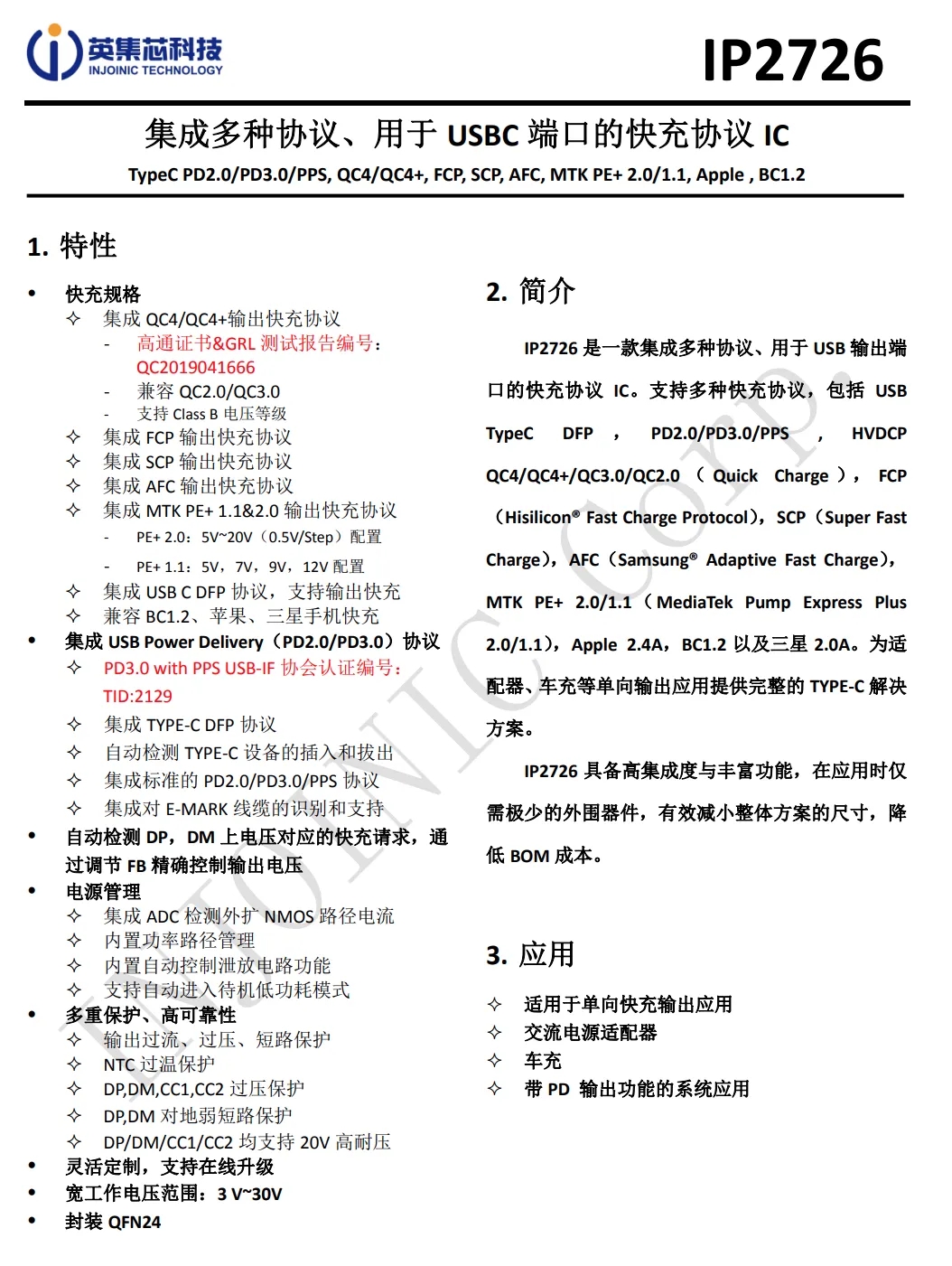

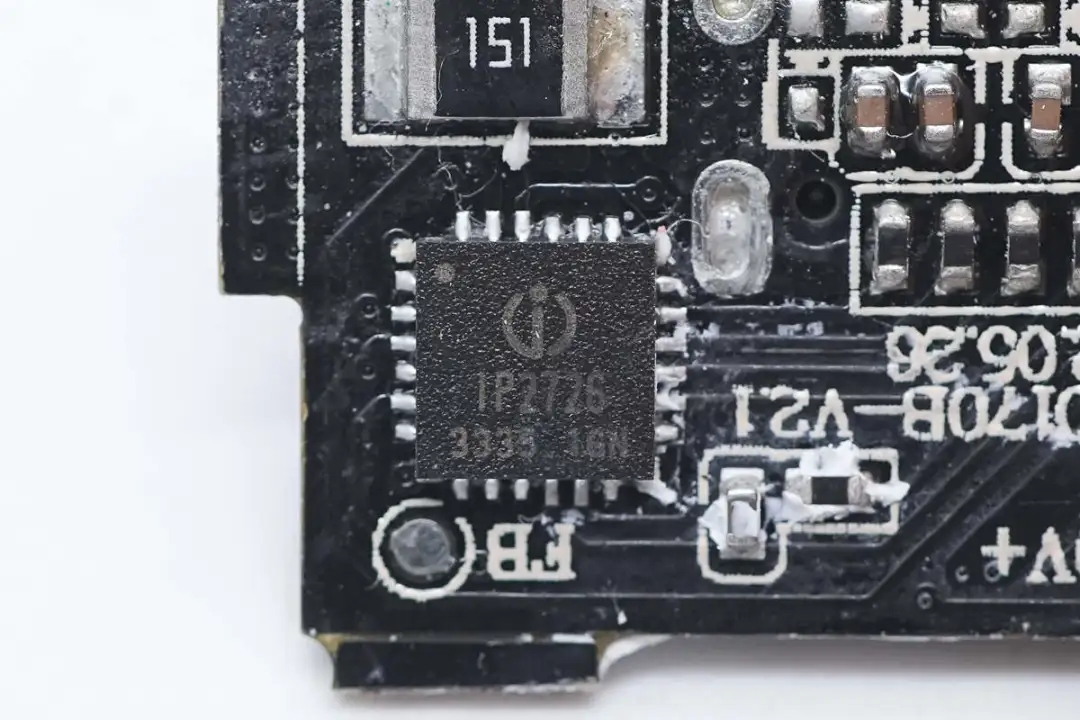

協議芯片來自英集芯，型號為IP2726，是一顆應用非常廣泛的協議芯片。英集芯IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726此前已被、、、、等產品采用。

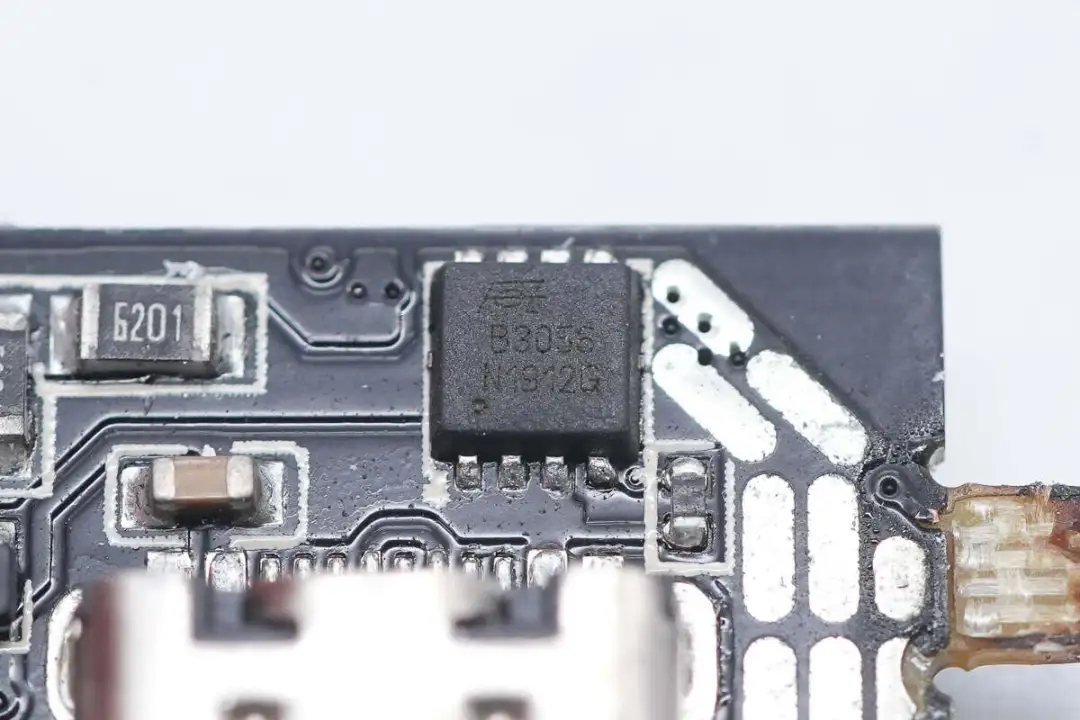

輸出VBUS開關管來自Fetek東沅，型號FKBB3056，NMOS管，耐壓30V，導阻3.9mΩ，采用PRPAK3*3封裝。

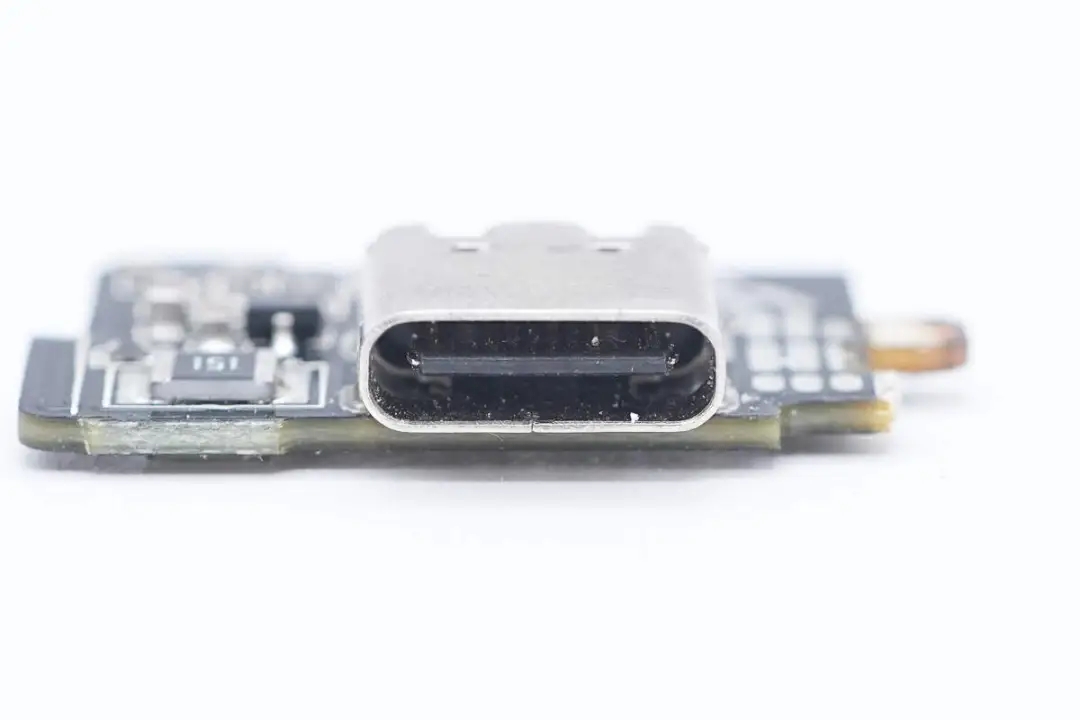

USB-C母座特寫。

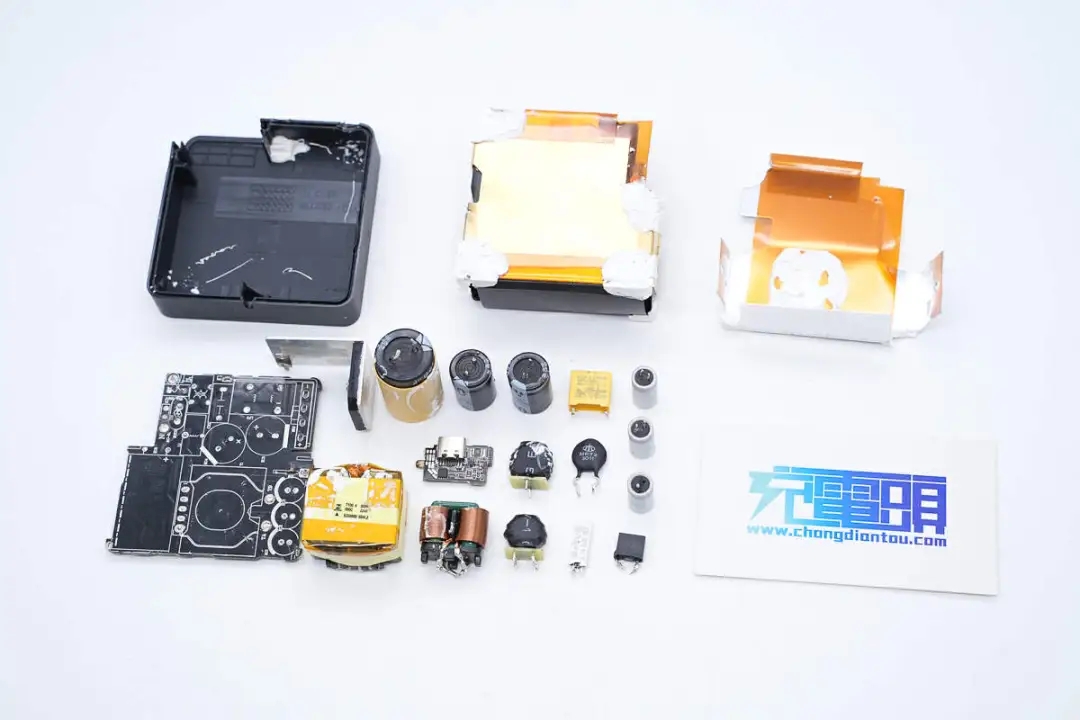

全部拆解一覽，來張全家福。

充電頭網拆解總結

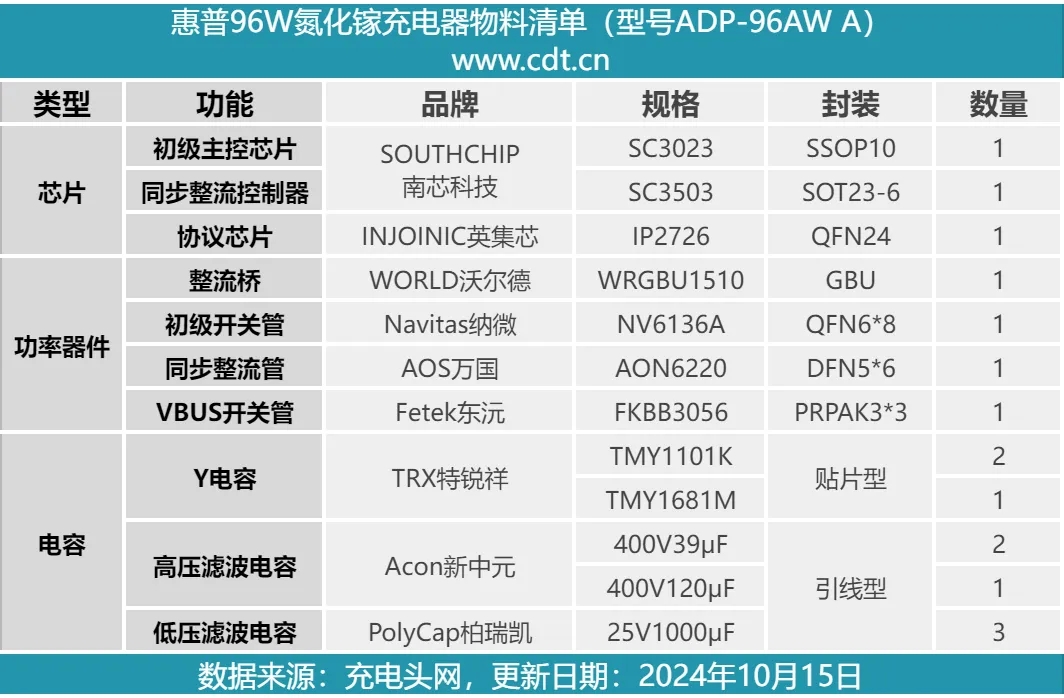

最后附上惠普96W氮化鎵充電器的核心器件清單，方便大家查閱。

惠普96W氮化鎵充電器采用黑色配色，外殼采用亮面logo和主體磨砂撞色設計，配備折疊插腳以及單USB-C接口。充電器支持100-240Vac寬電壓輸入，支持20V4.8A輸出，最大96W功率滿足筆記本供電需求。

充電頭網通過拆解了解到，充電器基于高頻QR反激電源架構設計，采用南芯科技SC3023+SC3503電源方案，搭配納微NV6136A氮化鎵器件以及萬國半導體AON6220同步整流管。接口輸出由英集芯IP2726協議芯片進行控制。使用了新中元、柏瑞凱兩大品牌電容濾波，器件打膠加固，模塊覆蓋散熱片，此外也充分做了絕緣處理，整體用料做工扎實。
