【沃爾德實業】拆解報告:LG gram筆記本原裝65W氮化鎵適配器(歐版)

發布時間:2025.02.19 來源(yuan):沃爾(er)德 瀏覽(lan):491

前言

LG是韓(han)國著(zhu)名的(de)消費電子品牌,旗(qi)下產品有(you)(you)顯(xian)示(shi)器(qi)、筆記(ji)本電腦(nao)及手機等。其中(zhong)(zhong)LG的(de)安(an)卓手機具有(you)(you)優(you)秀的(de)屏幕(mu),曾經在(zai)國內風靡一時。LG的(de)顯(xian)示(shi)器(qi),在(zai)個人(ren)電腦(nao)市場(chang)(chang)中(zhong)(zhong)也有(you)(you)很高的(de)市場(chang)(chang)占有(you)(you)率,并且還向其他顯(xian)示(shi)器(qi)廠商(shang)供應液晶屏幕(mu),口碑不錯。

充電(dian)頭網今天拆解的是一款韓版的LG gram系(xi)列輕薄筆記(ji)(ji)(ji)本的氮化(hua)鎵電(dian)源適配器。LG gram系(xi)列筆記(ji)(ji)(ji)本采用大(da)屏幕設(she)計,搭載英特爾處(chu)理器,具(ju)有(you)優秀的顏值和(he)長時間(jian)待機。屏幕和(he)擴展性(xing)在輕薄筆記(ji)(ji)(ji)本中非常有(you)優勢,設(she)計也很(hen)獨特。



LG 65W氮化鎵適配器開箱

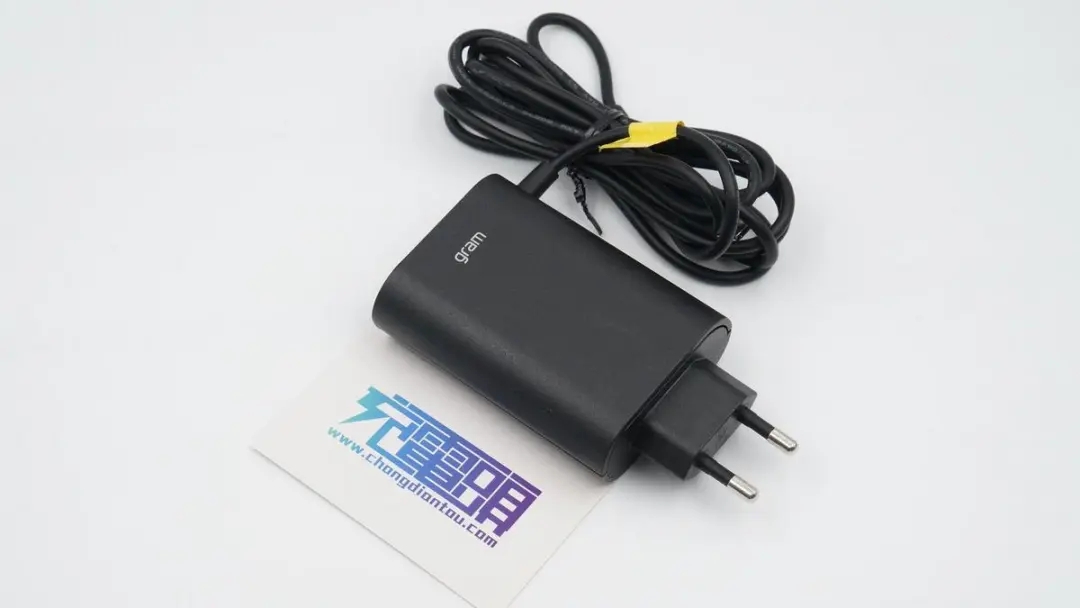

適配器自帶USB-C輸出線纜,機身外殼磨砂,兩側半圓弧面設計。正面印有gram字樣,表明這是LG gram筆記本電腦的原裝適配器。

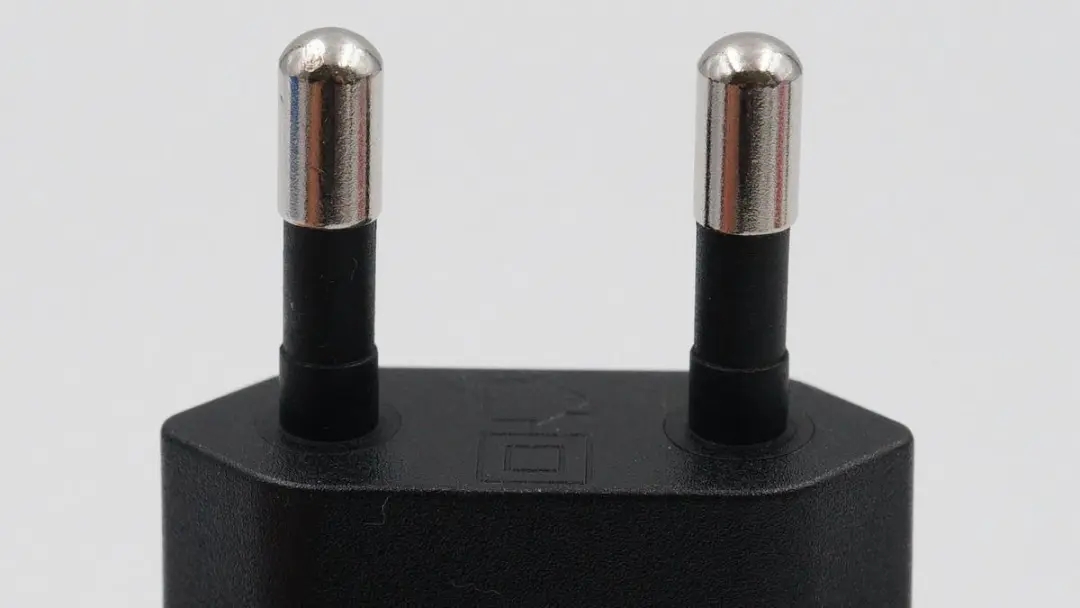

韓規圓柱插腳特寫。

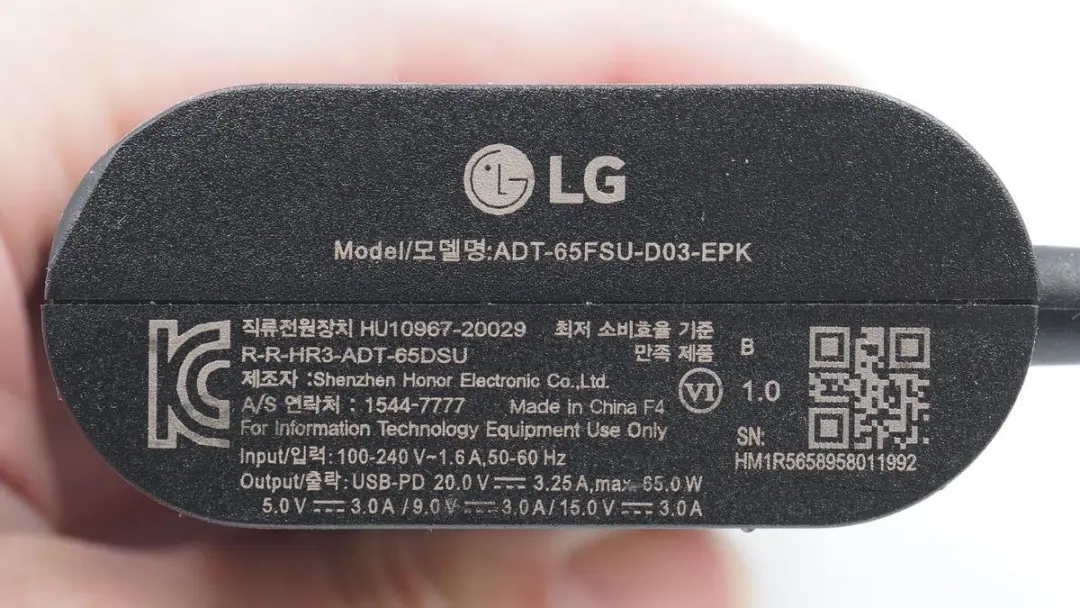

機身另一(yi)端印(yin)有LG logo和(he)參數,支(zhi)持100-240V 50/60Hz 1.6A輸入(ru),以及5V3A、9V3A、15V3A、20V3.25A輸出(chu),適(shi)配器已經通過了KC認證(zheng)和(he)VI級能效認證(zheng),由深(shen)圳歐陸通電子股(gu)份有限公司(si)生產。

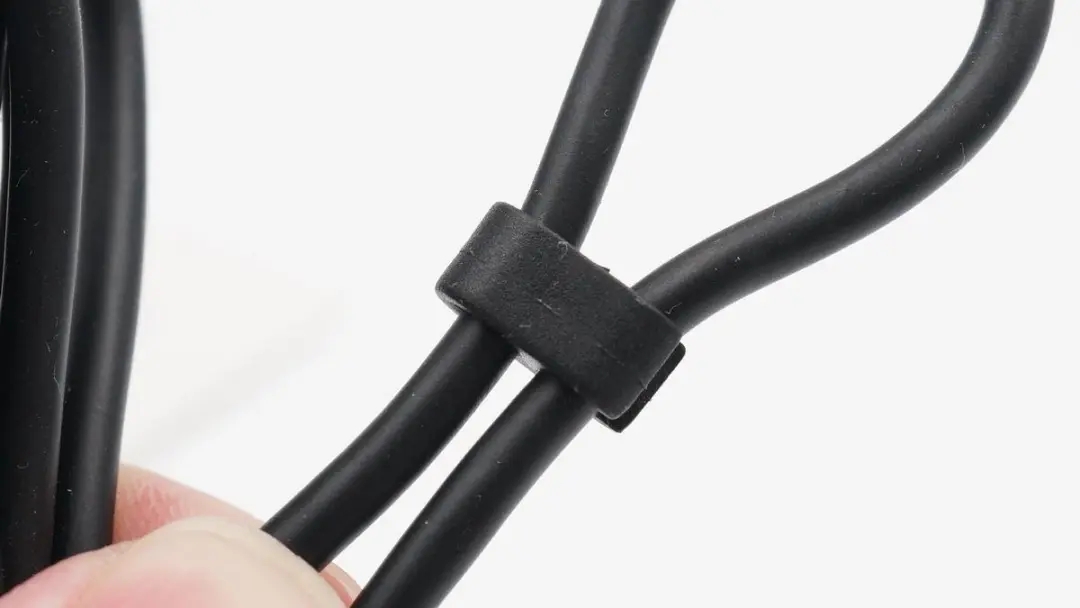

線纜帶有鎖扣設計,方便整理攜帶。

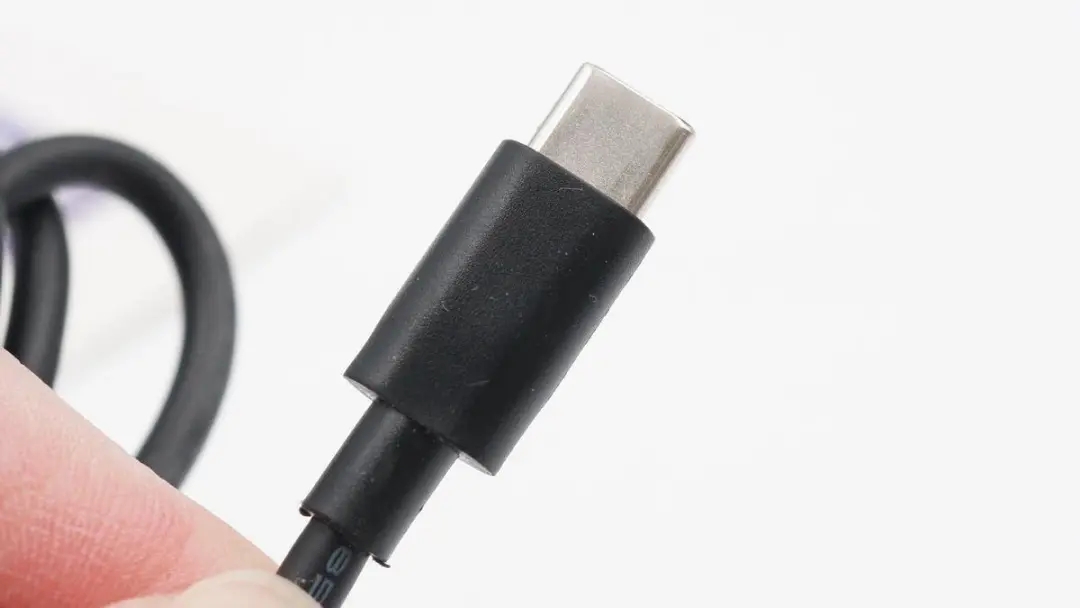

線頭外殼磨砂,方(fang)便插拔。

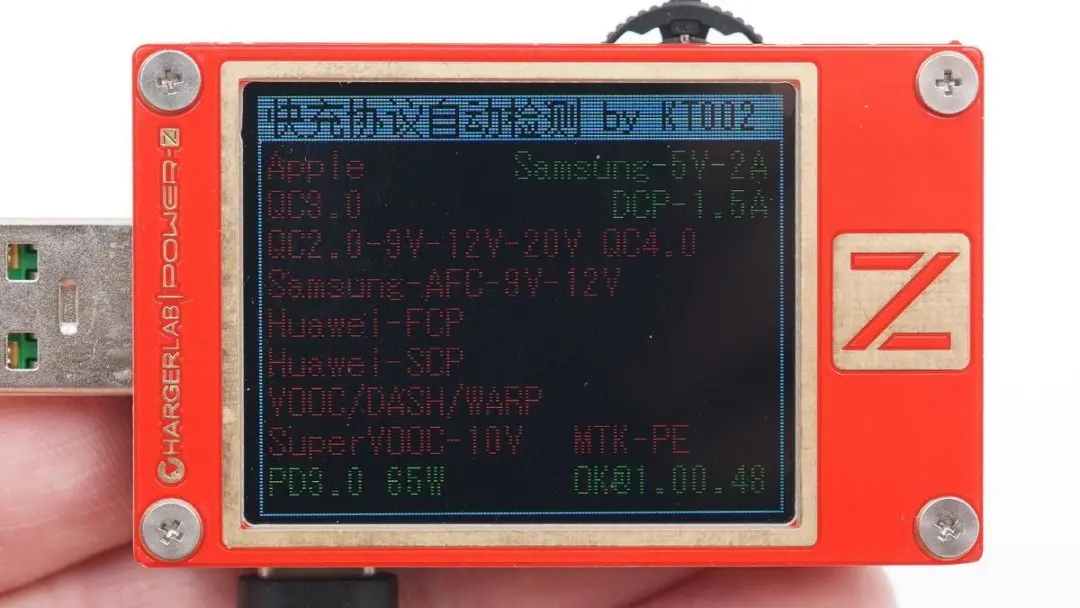

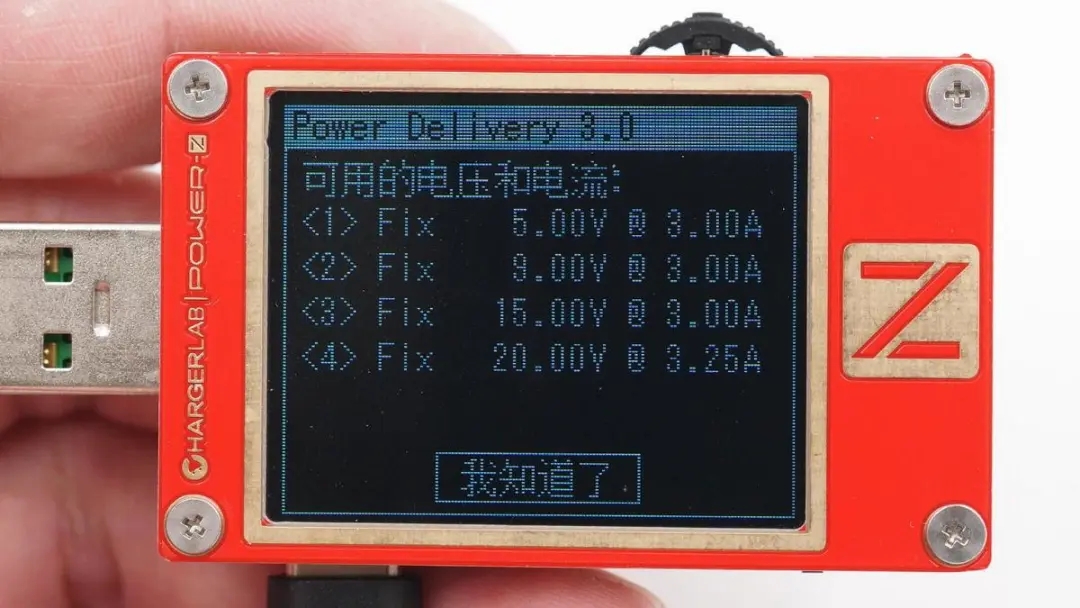

使用(yong)ChargerLAB POWER-Z KT002測得(de)適配(pei)器僅支持PD3.0快(kuai)充協議。

并具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔(dang)位。

LG 65W氮化鎵適配器拆解



對(dui)LG 65W氮化(hua)鎵適配(pei)器有(you)了大體(ti)了解后,下面繼續對(dui)其進行(xing)詳細拆解,看(kan)看(kan)產品的實際做工用料如(ru)何。

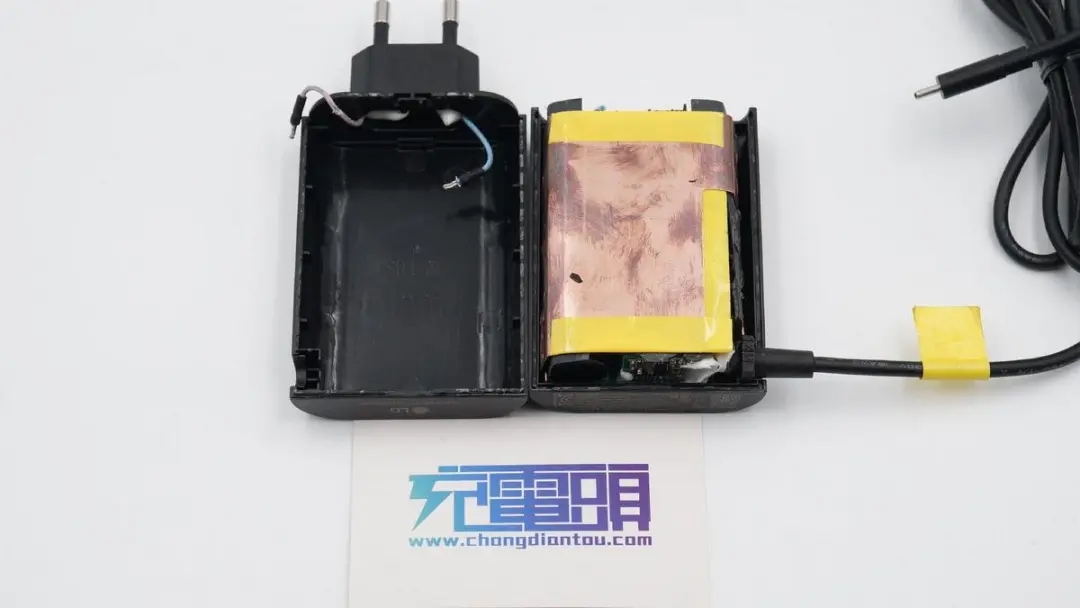

從側面接縫(feng)將充電器外(wai)殼(ke)拆開,內部PCBA模塊使用純銅(tong)散(san)熱片包裹,纏繞(rao)膠帶固定。輸入導線壓接端子,焊接連接到PCBA模塊上供電。

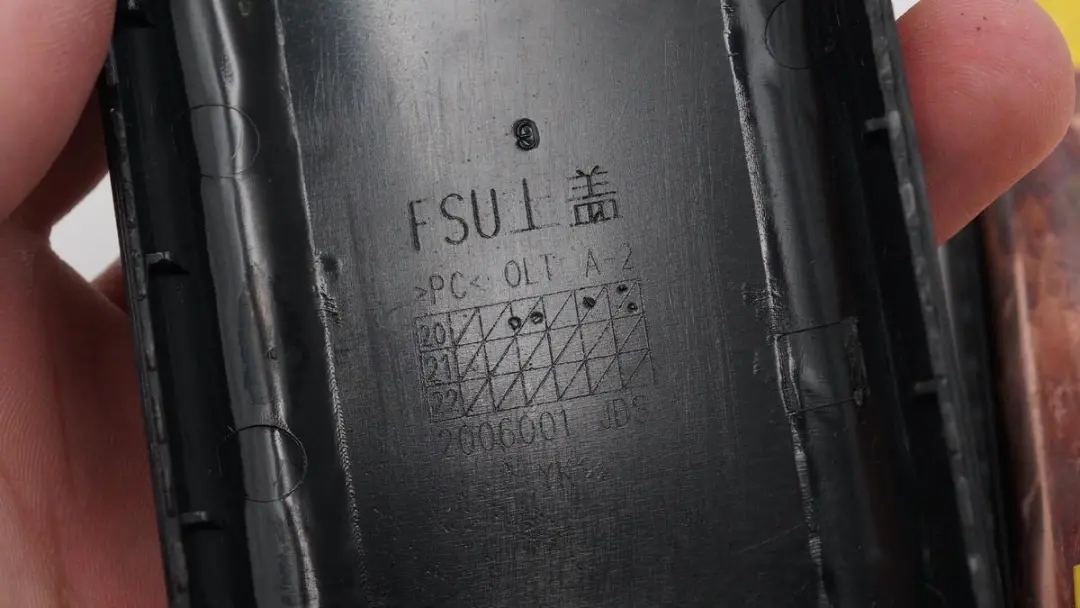

外殼(ke)采用PC材質,FSU 上蓋,可以看到是2020年(nian)生(sheng)產的。

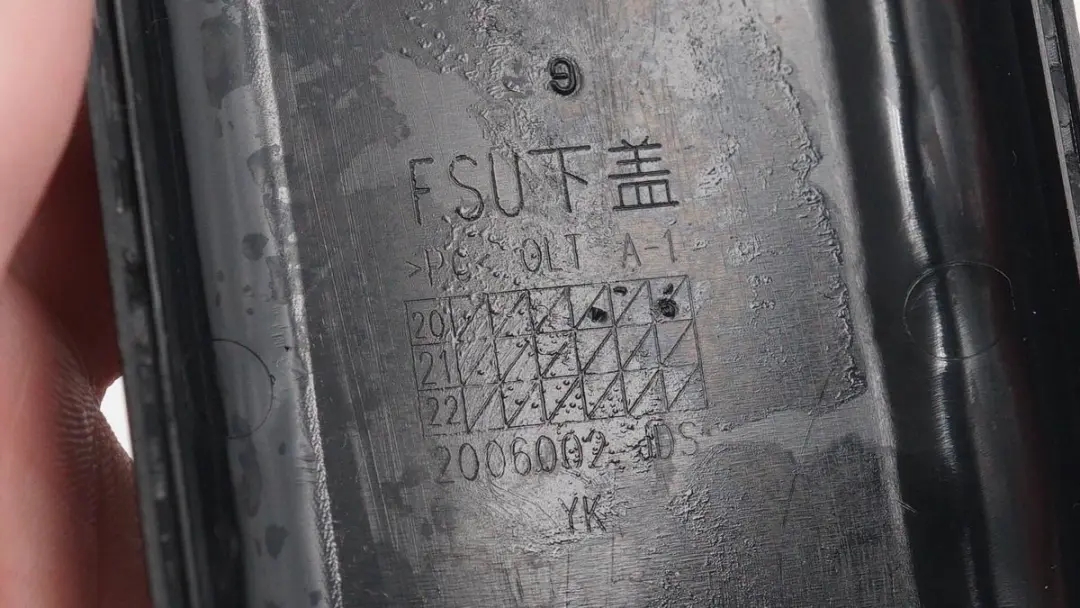

另外一面(mian)外殼,印有FSU 下蓋字樣,與PCBA模塊之間打膠固定。

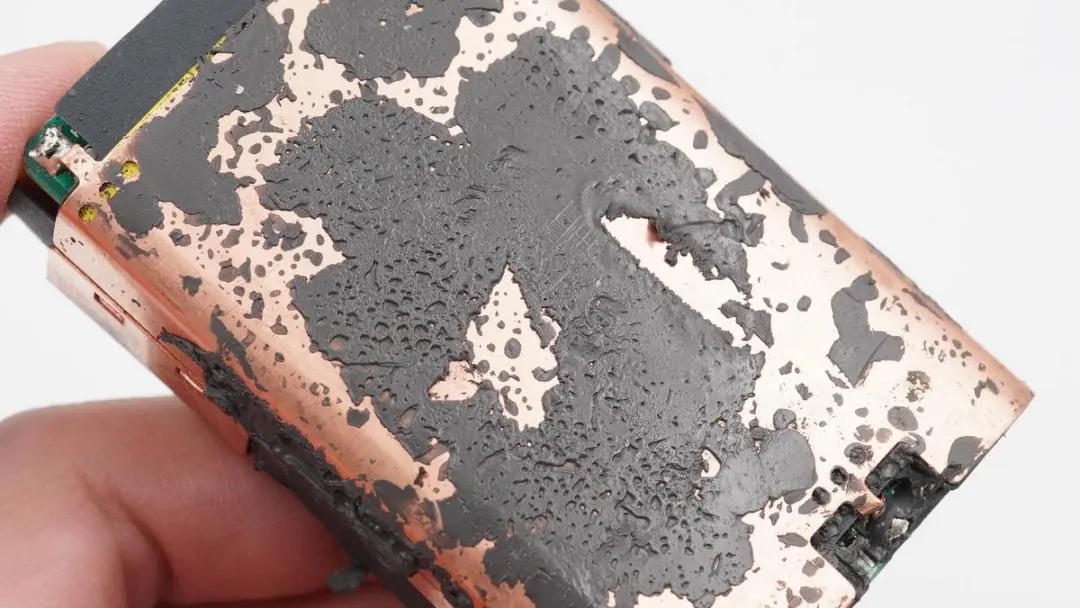

PCBA模塊背面的(de)純銅散熱(re)片特寫,與PCB背面之間打膠填充。

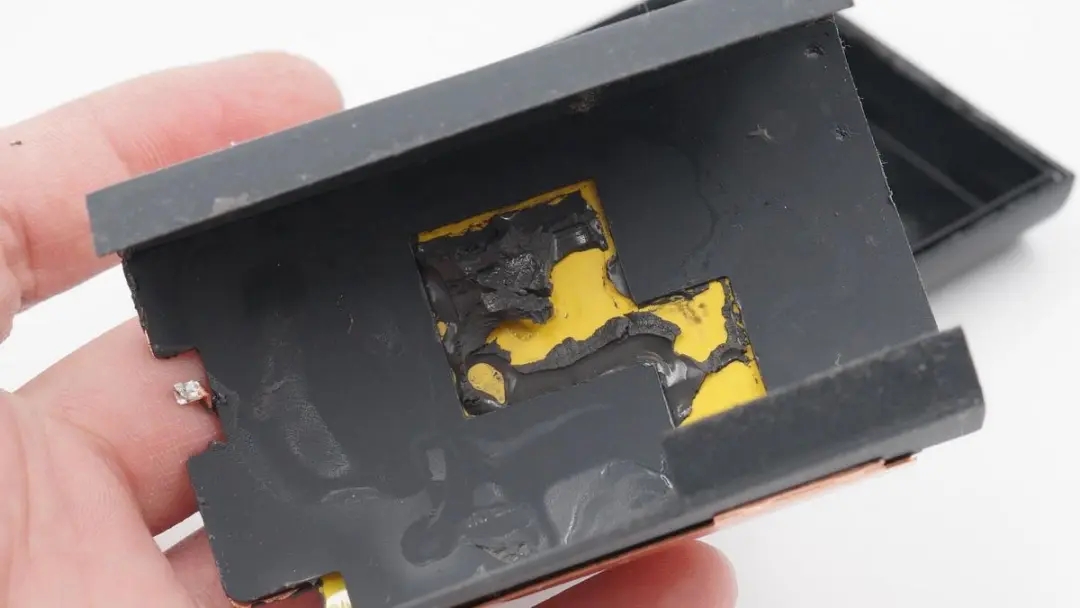

取下背(bei)面的(de)散(san)(san)熱片,內部貼有絕(jue)緣(yuan)片,絕(jue)緣(yuan)片開孔涂膠散(san)(san)熱。

PCBA模塊(kuai)背面膠(jiao)水灌(guan)封特寫(xie)。

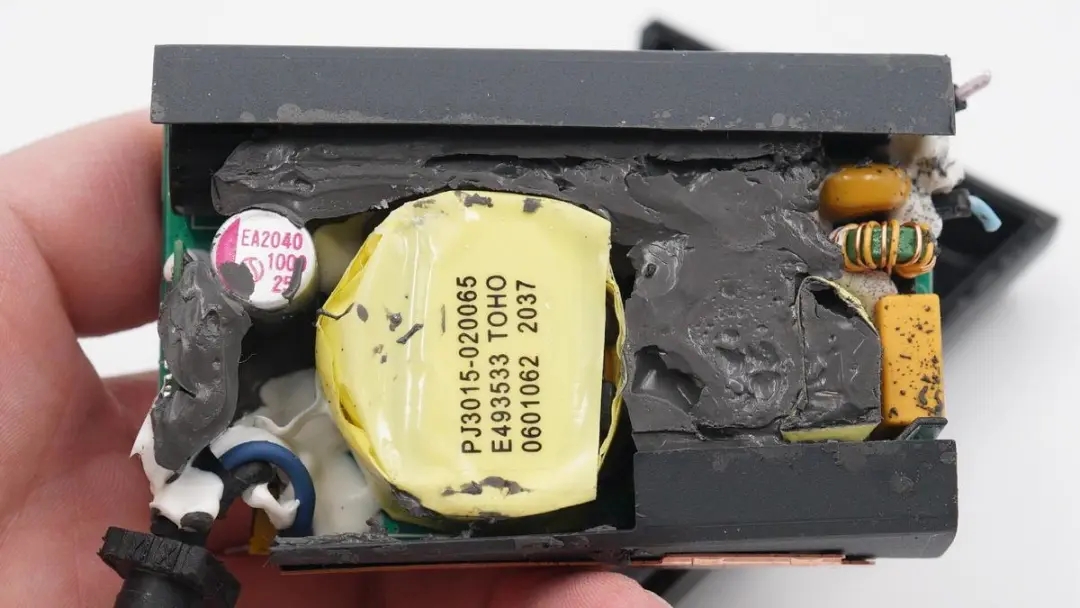

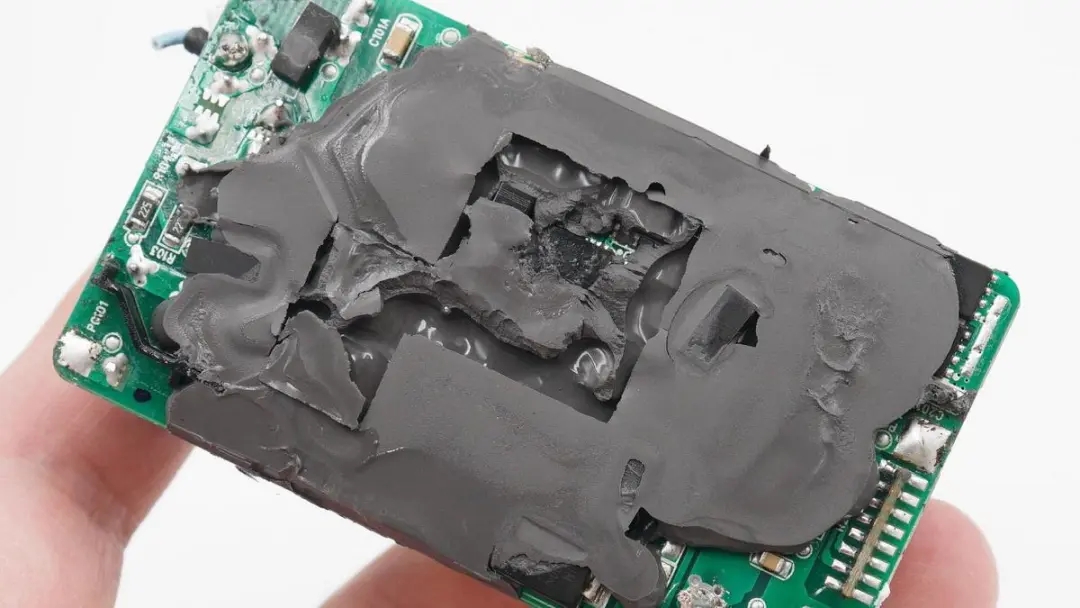

來到PCBA模塊正面,正面除了打白膠(jiao)固定以外,還灌封了黑色導熱膠(jiao)用于導熱,提升(sheng)散熱性能。

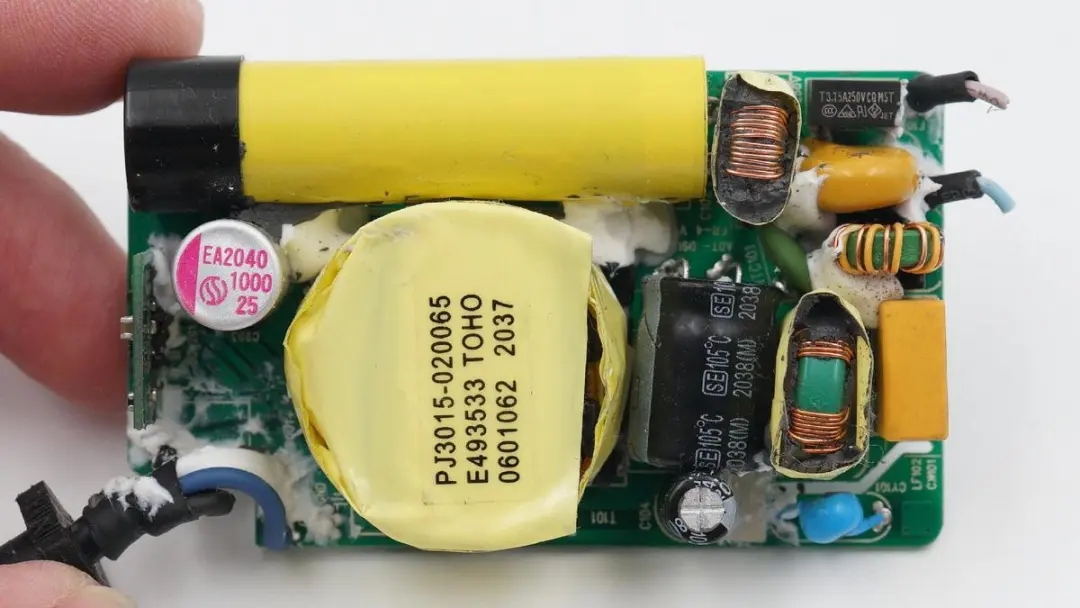

清理掉(diao)膠(jiao)水(shui),充電(dian)器PCBA模(mo)塊正面一覽,變壓(ya)(ya)器與高壓(ya)(ya)電(dian)解電(dian)容、共模(mo)電(dian)感均(jun)纏(chan)繞膠(jiao)帶(dai)加(jia)強絕緣。

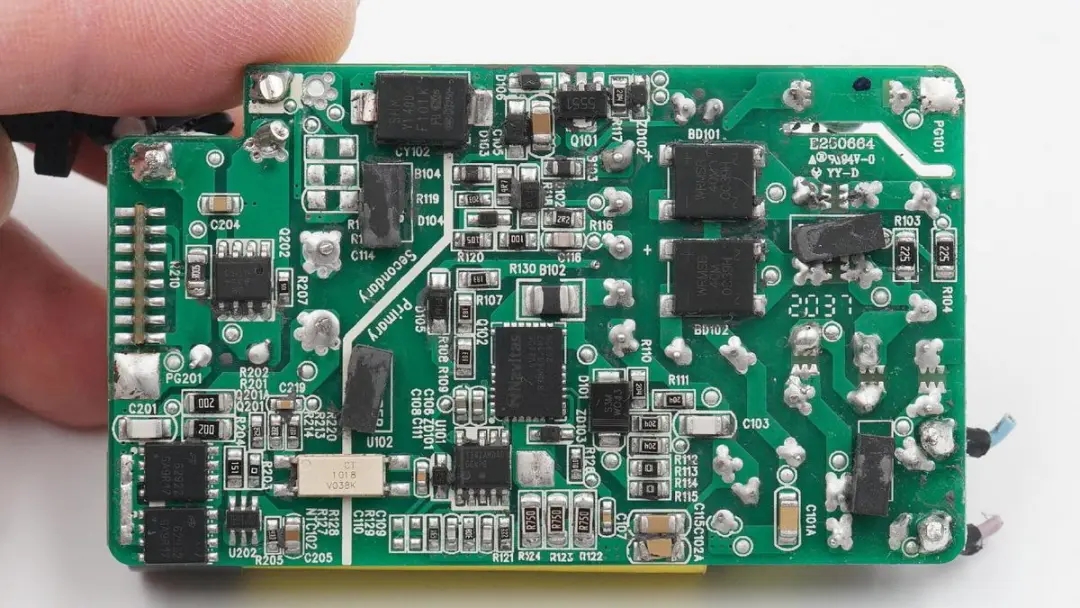

PCBA背面(mian)則貼有多顆支撐膠墊,輸入(ru)端采用兩顆整(zheng)流橋,納微氮(dan)化鎵功率芯片(pian)(pian),初(chu)級主控芯片(pian)(pian),輸出側(ce)可以看到同步(bu)整(zheng)流控制器和兩顆并聯的(de)同步(bu)整(zheng)流管。

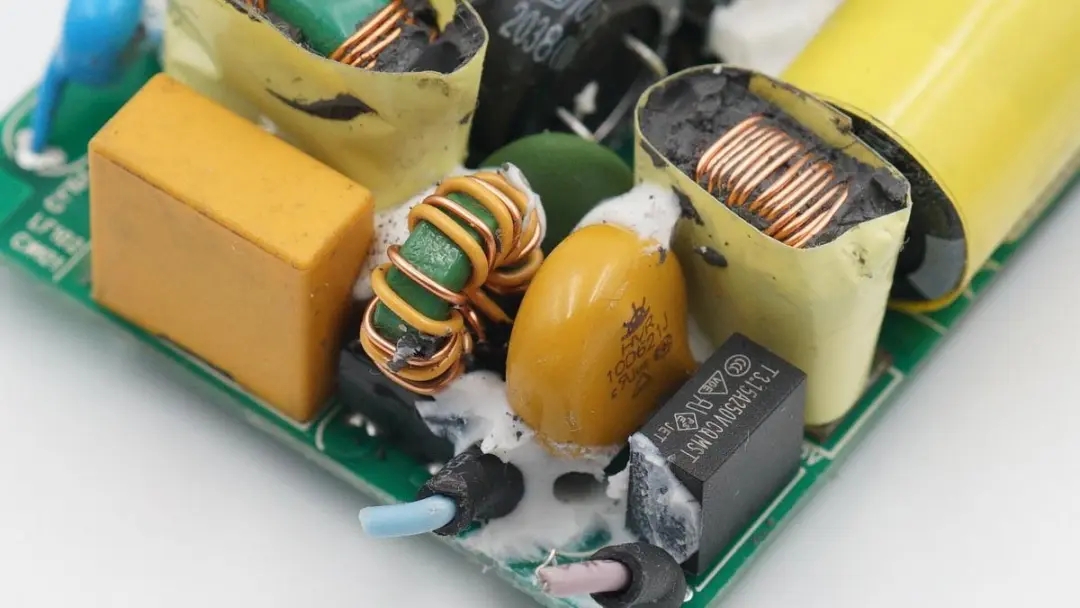

充電器輸入(ru)端特寫,有延時保險絲(si)、壓敏電阻、NTC浪(lang)涌抑(yi)制電阻及X電容等元(yuan)件。

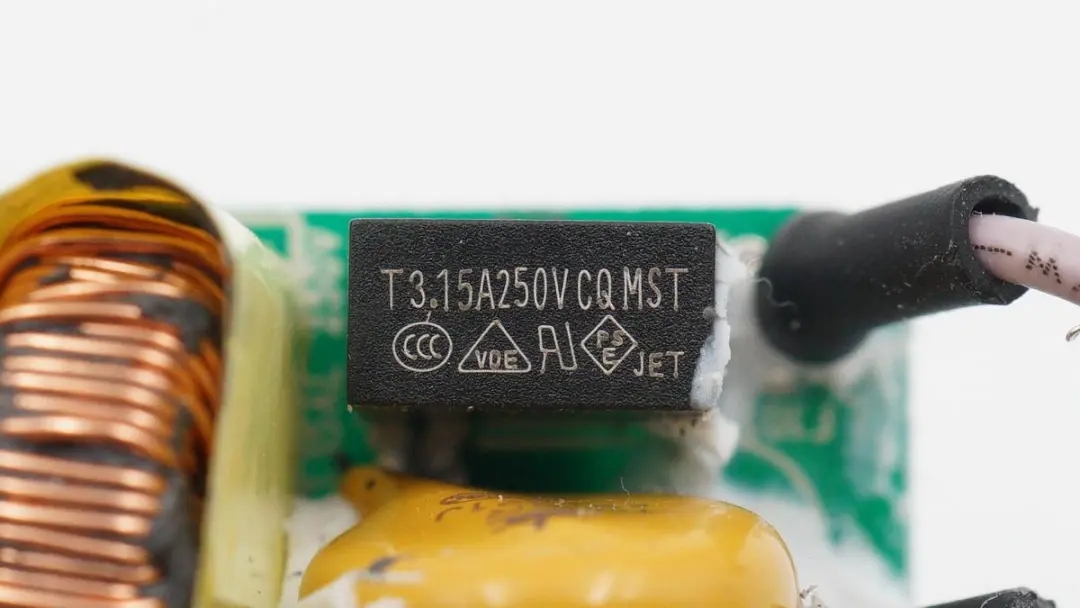

延時保險絲(si)特寫,規格為3.15A 250V。

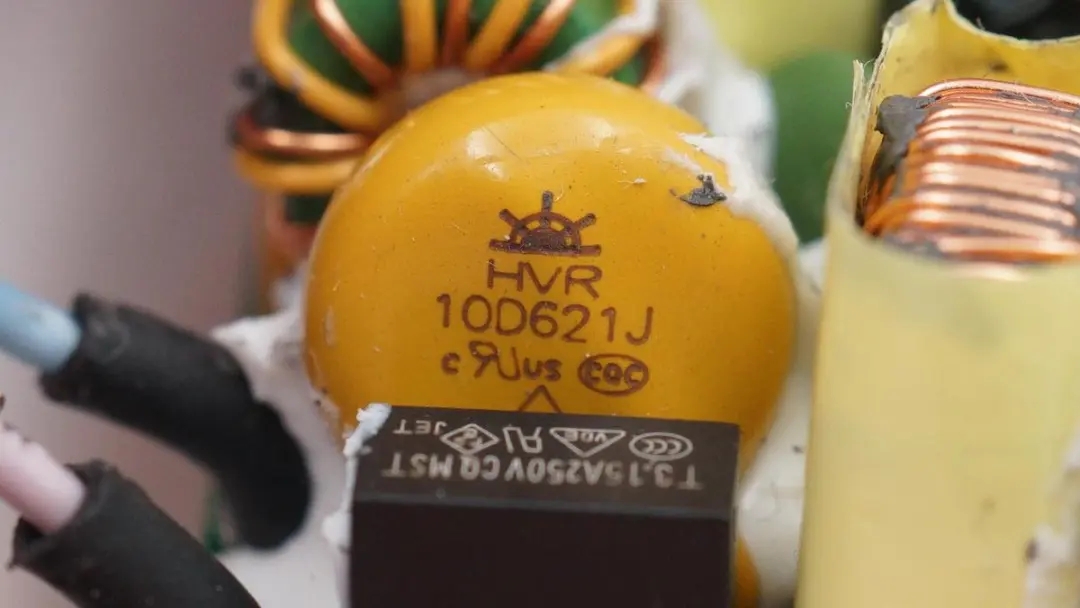

HVR10D621J壓敏電(dian)阻(zu),用于輸入過壓保(bao)護,當輸入交(jiao)流電(dian)壓過高時(shi),短(duan)路(lu)輸入,保(bao)險絲熔斷切斷電(dian)路(lu),保(bao)護后級元件。

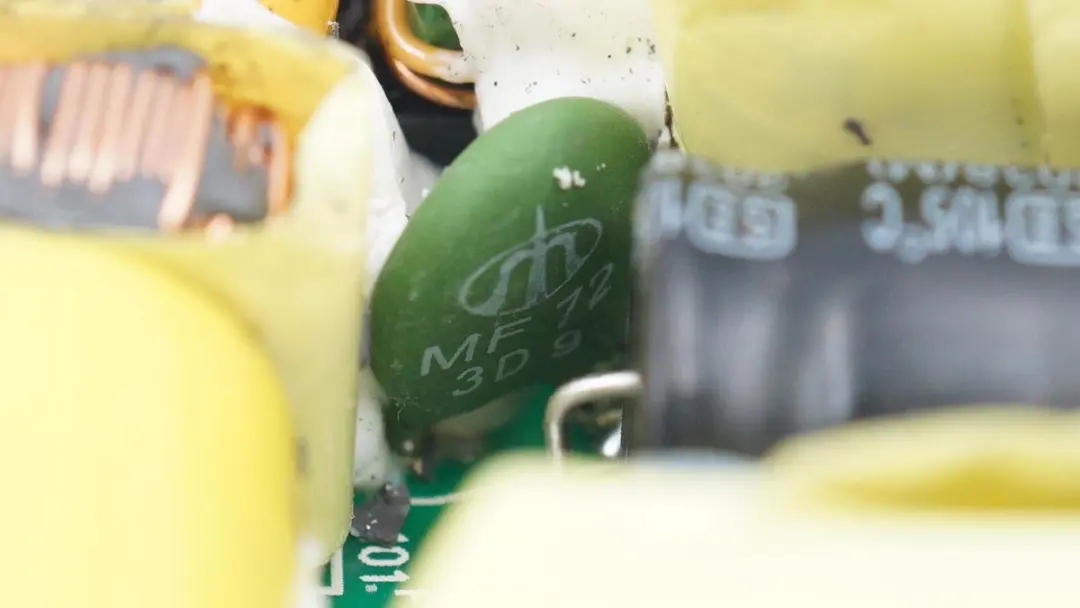

MF72 NTC浪(lang)涌抑制電(dian)阻用于抑制上電(dian)浪(lang)涌電(dian)流。

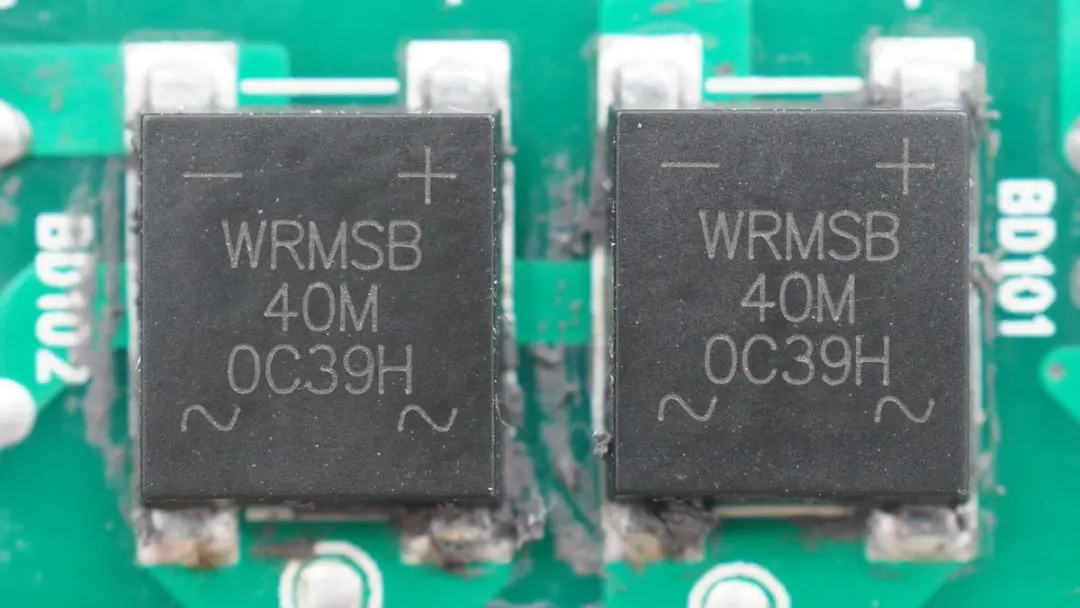

輸入(ru)端使用兩顆WRMSB40M整流橋,半橋接(jie)法(fa),輸入(ru)端并聯。使用兩顆組成(cheng)全橋,用于均攤發熱,降低溫升。WRMSB40M來(lai)自深圳市沃爾德實業有限(xian)公司,這顆軟(ruan)橋通過較(jiao)軟(ruan)的(de)恢復(fu)曲(qu)線(xian),比較(jiao)平滑的(de)關(guan)斷(duan)特性,可(ke)以(yi)降低二極管結電容達到非(fei)常少的(de)諧波振蕩產生的(de)效果。

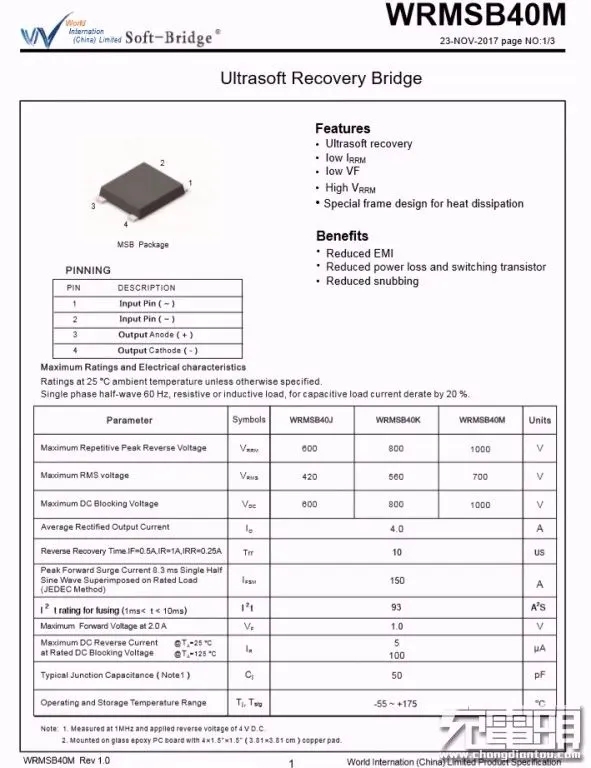

沃(wo)爾德WRMSB40M詳(xiang)細資料信息。



充電頭網(wang)了解到,沃爾德軟橋還(huan)被、、、、、、等多款產品采用,。

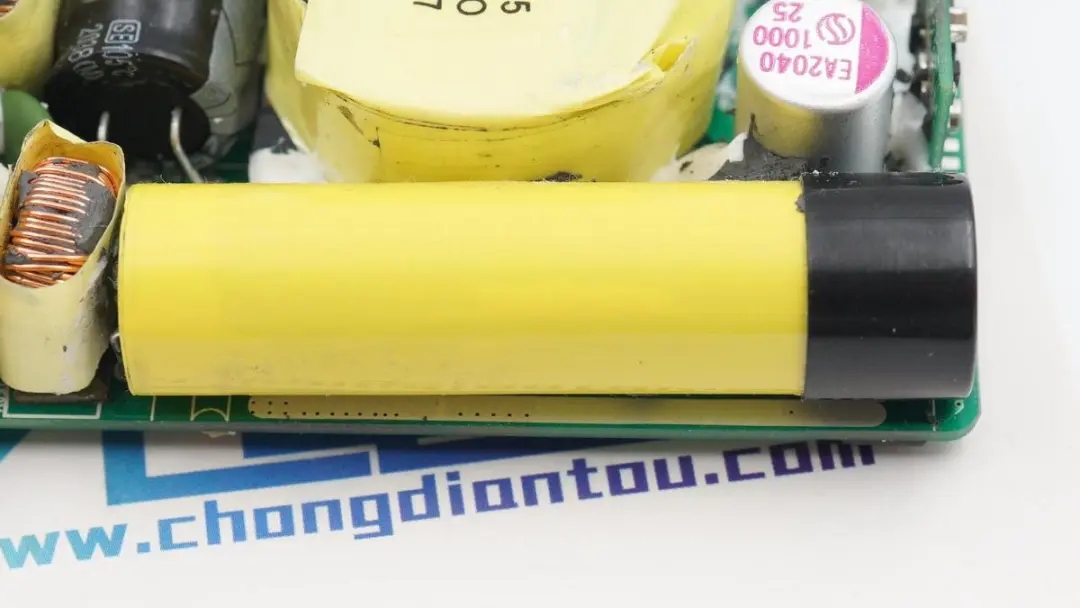

高壓濾波電(dian)容使(shi)用絕緣(yuan)膠帶加(jia)強(qiang)絕緣(yuan),端部套有(you)塑料帽(mao)絕緣(yuan)。

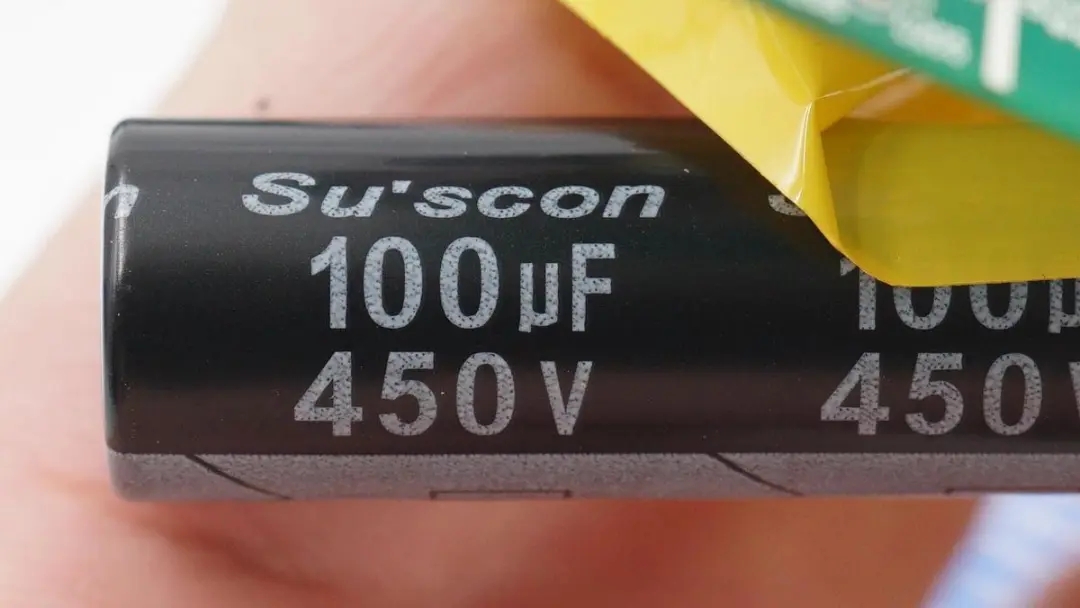

撕下電(dian)容上的絕緣膠帶,高壓(ya)濾波電(dian)容來自冠坤,規格為100μF 450V。

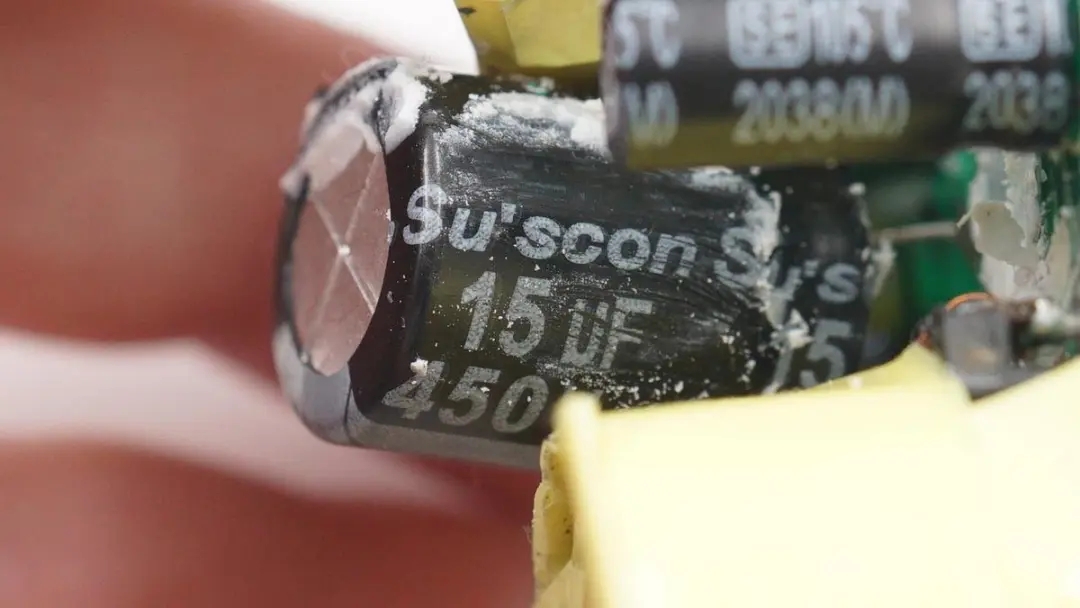

另一(yi)顆高壓濾(lv)波電解(jie)電容同樣來(lai)自冠(guan)坤,15μF 450V。

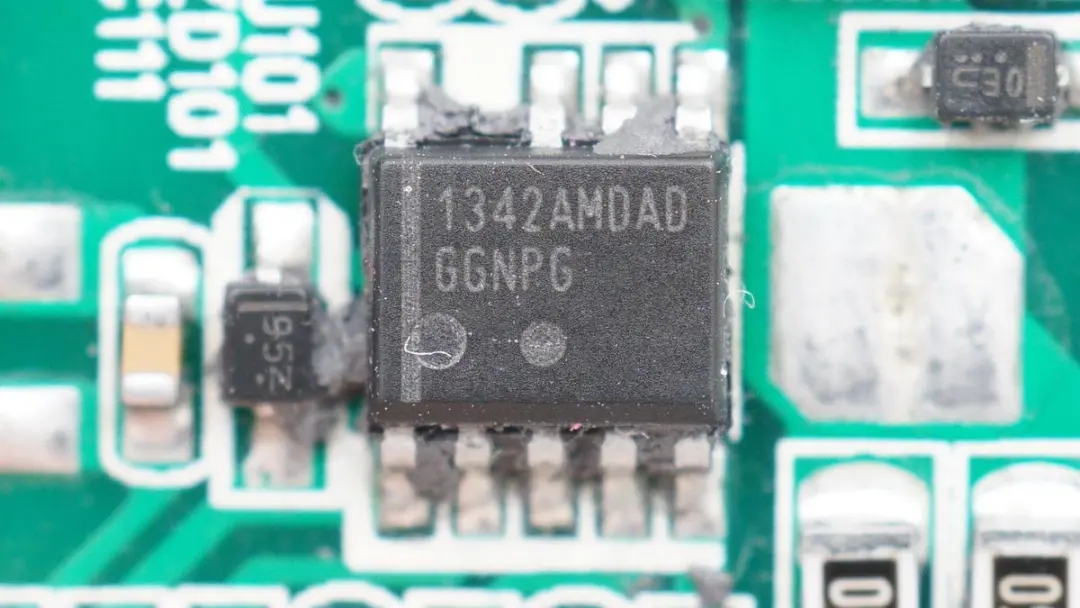

充(chong)電(dian)器主(zhu)控(kong)芯片為ON安森美NCP1342,這(zhe)是一顆高頻初級PWM控(kong)制器,內(nei)置主(zhu)動(dong)X2電(dian)容放電(dian)和多重完善的保護(hu)功能(neng),具有超低的待機功耗。

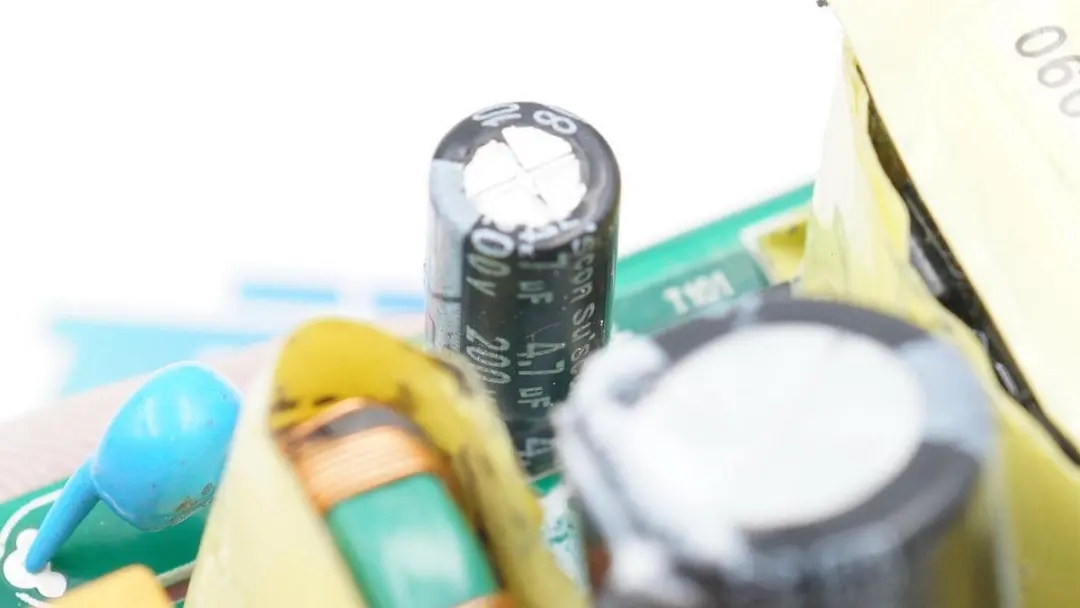

為(wei)充電器主(zhu)控(kong)供電的濾波電容,來(lai)自(zi)冠坤(kun),4.7μF 200V。

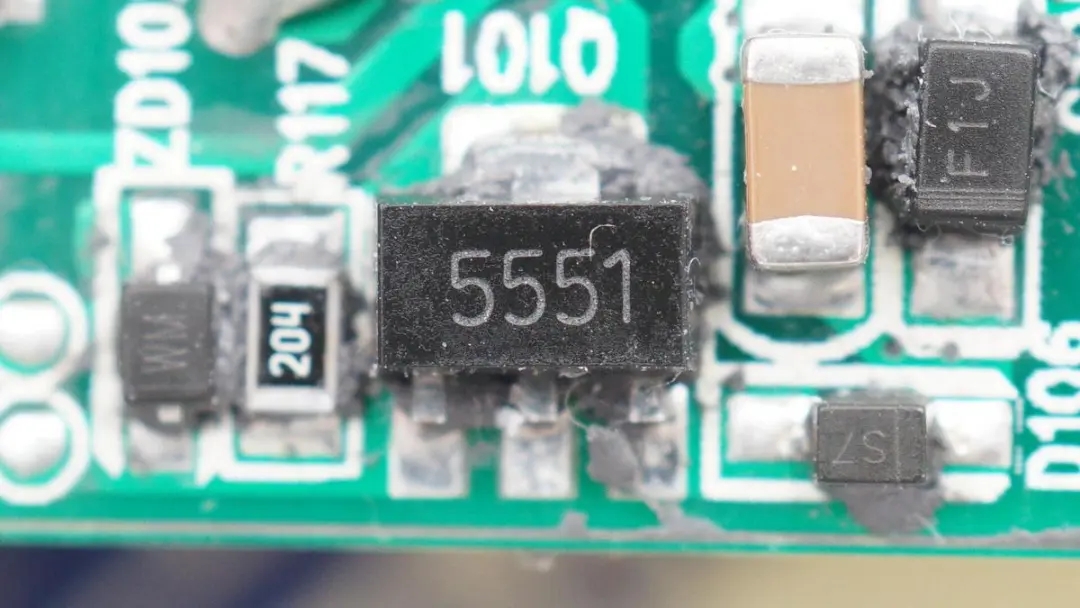

絲印(yin)5551的通用NPN三極(ji)管,配合穩壓管為主(zhu)控芯片供電。

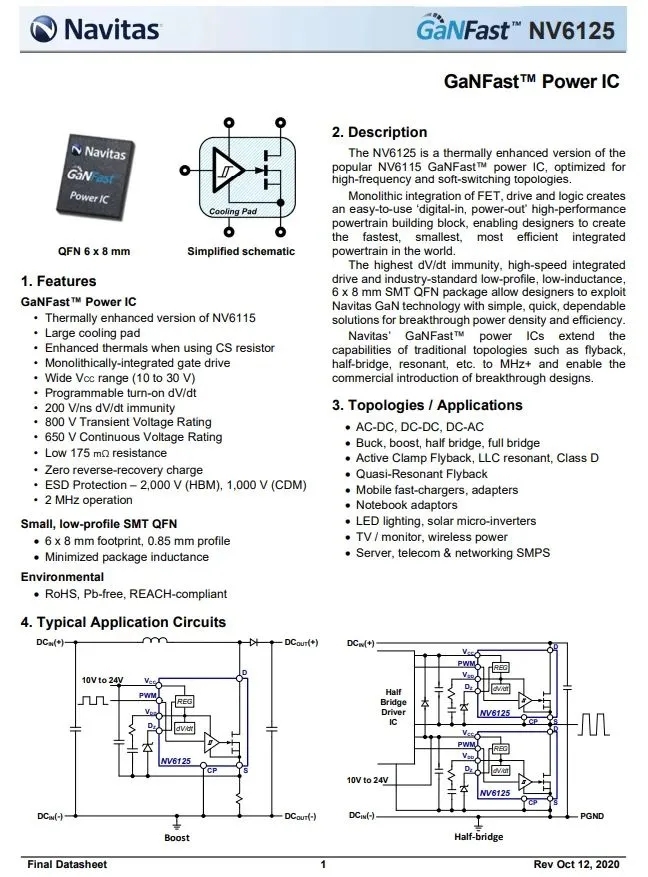

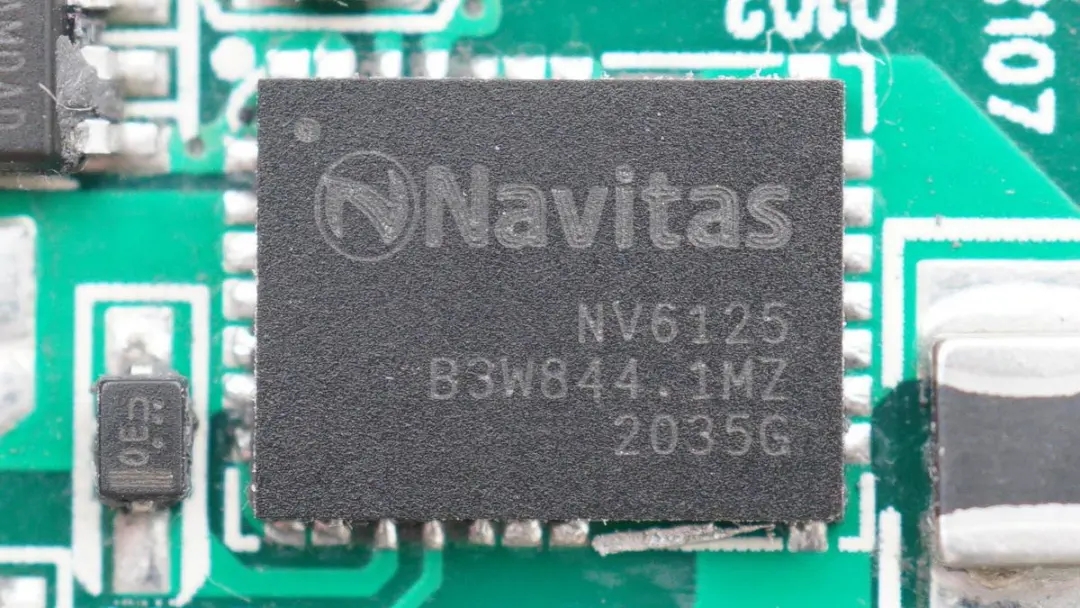

初(chu)級側(ce)氮(dan)化鎵功(gong)率(lv)芯(xin)片采(cai)用(yong)納微NV6125,內置(zhi)驅(qu)動器,無(wu)需(xu)外(wai)置(zhi)驅(qu)動器,175mΩ導阻,耐壓650V,支持2MHz開關頻率(lv),采(cai)用(yong)散熱增強的QFN6*8mm封裝,適用(yong)于升壓,降壓,半橋(qiao),全橋(qiao)開關電源等諸(zhu)多應用(yong)場合(he)。

充(chong)電頭網(wang)了(le)解到,采用(yong)該芯片的還有、、、等多款產(chan)品。



此外納(na)微其它型號氮化(hua)鎵(jia)功率(lv)芯(xin)片還(huan)被、、等數十款產品采(cai)用。

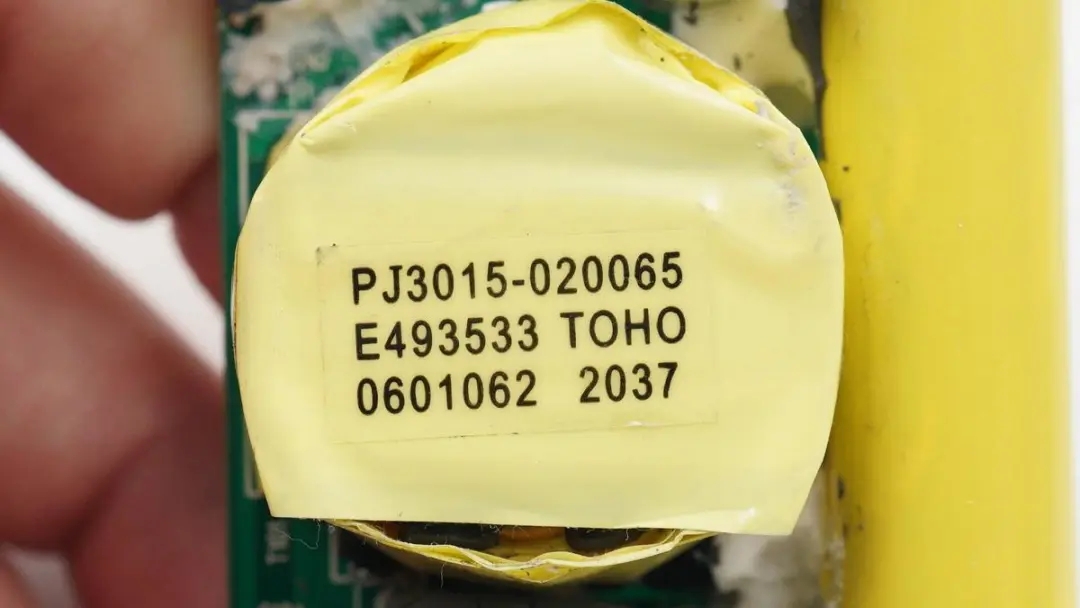

變壓(ya)器特寫,使用絕緣膠帶嚴密纏繞。

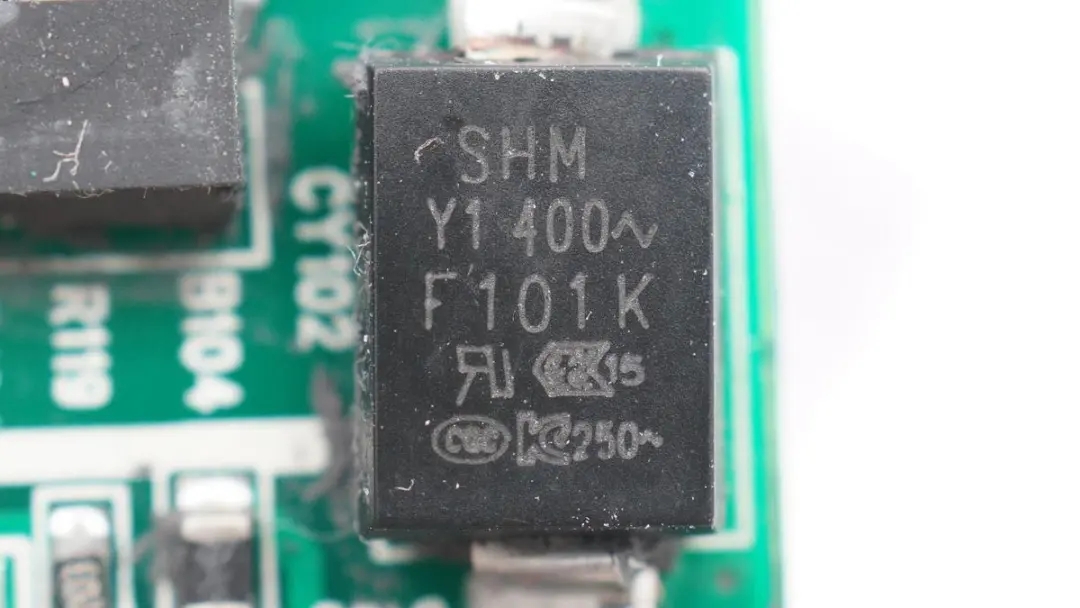

貼片Y電容(rong)來自(zi)廣東(dong)南方宏(hong)明電子科技股份有(you)限公司,Y1 100pF,用于輸出抗干擾。

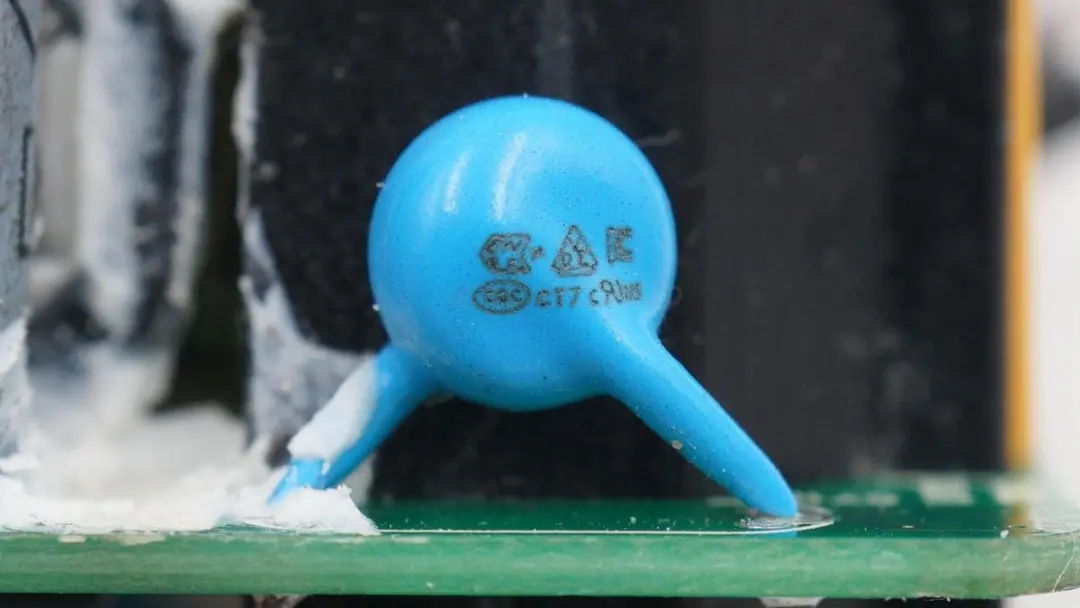

另(ling)外(wai)一顆(ke)藍色Y電(dian)容特寫(xie)。

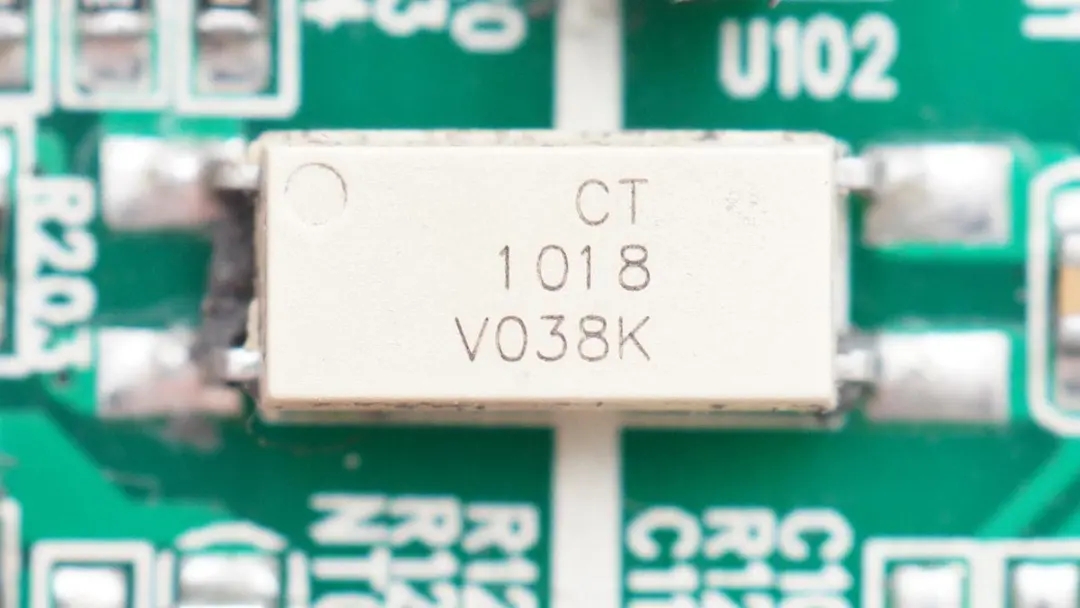

CT 1018光耦,用于(yu)初級(ji)次級(ji)通信(xin),反饋調節輸出電壓。

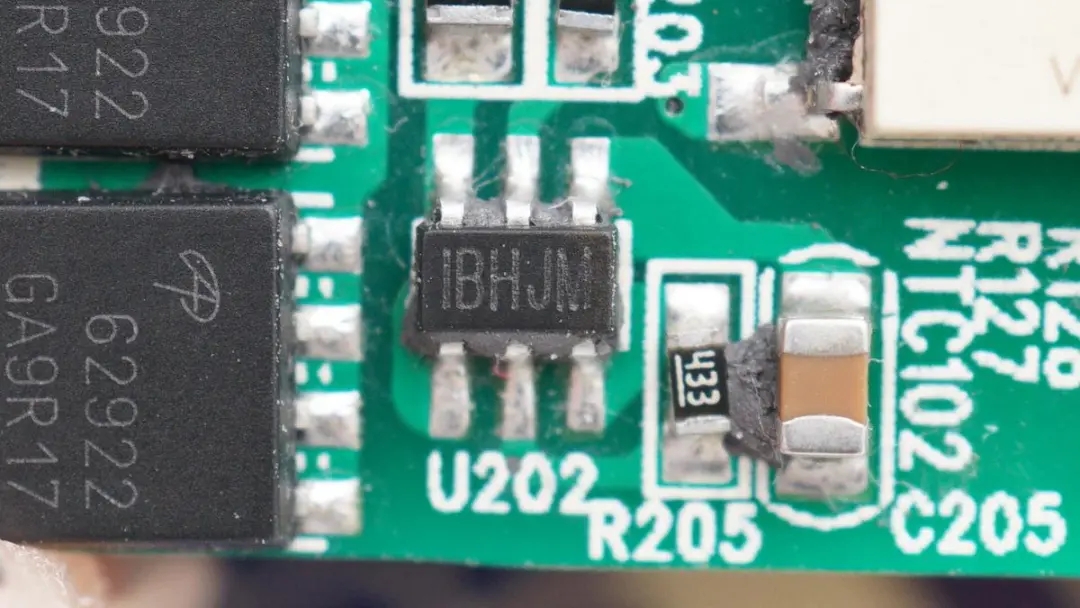

充電器(qi)次級同步整流控(kong)制器(qi)采用 MPS芯源 MP6908A,最高(gao)工(gong)作頻率達(da)600KHz,支持DCM,CCM和(he)QR以及ACF工(gong)作模(mo)式,支持標準電壓和(he)邏輯電壓驅(qu)動的同步整流管。

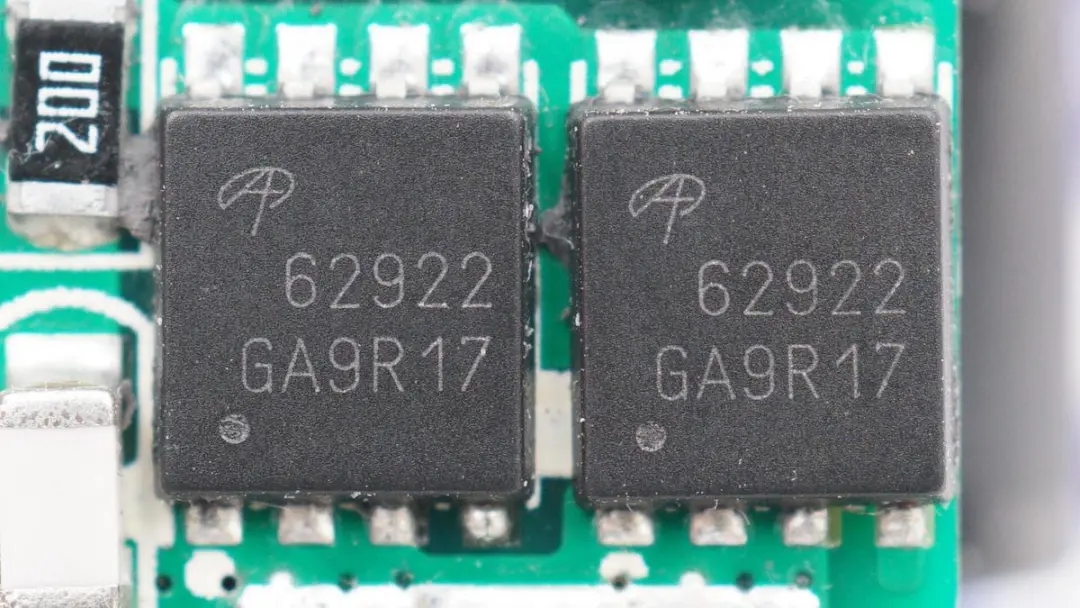

次級同步整流MOS管采用萬代 AONS62922,NMOS,耐(nai)壓120V,兩(liang)顆(ke)并聯。

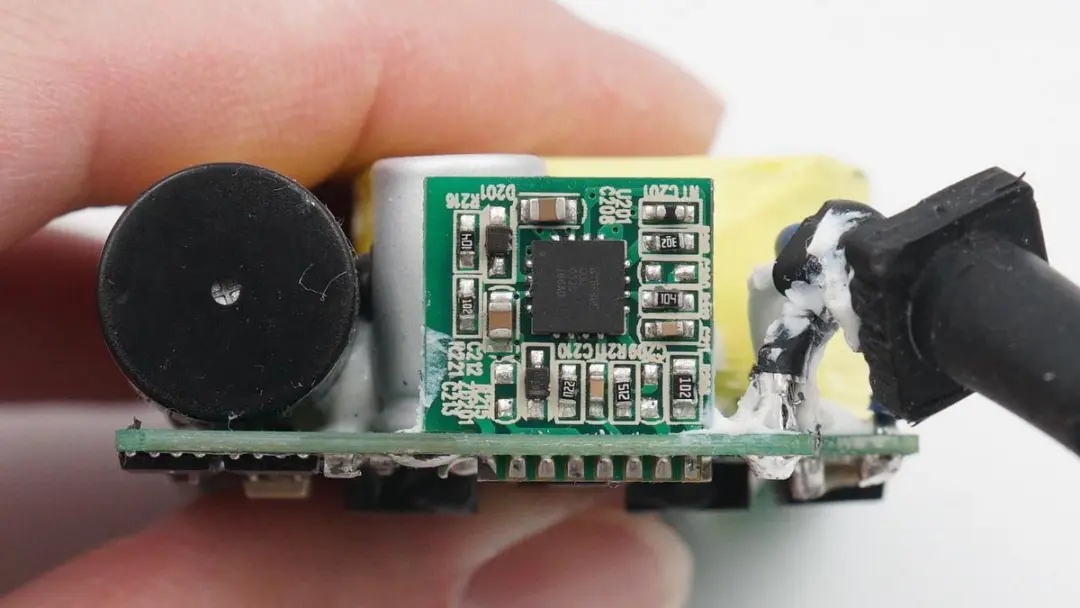

輸出協議(yi)芯片焊接(jie)在(zai)一塊垂直小板(ban)上,小板(ban)上還焊接(jie)熱敏電阻用于檢測(ce)充電器溫升。

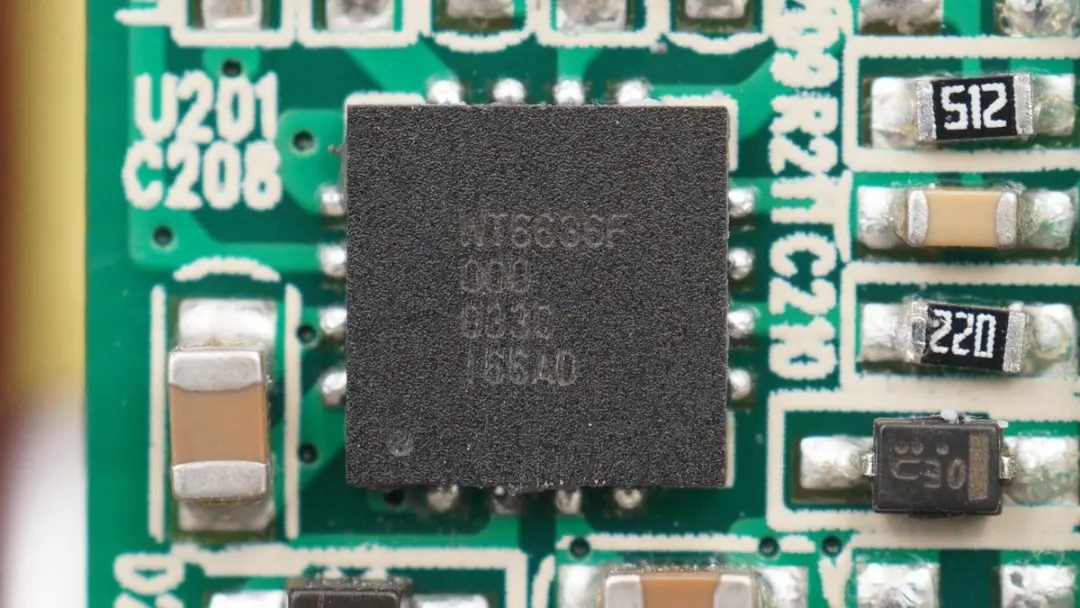

USB PD協議芯片(pian)采用偉詮WT6636F,這是一顆通過(guo)USB-IF協會(hui)USB PD3.0(PPS)認證(zheng)的協議芯片(pian)(TID號(hao):1080018),另(ling)外通過(guo)了高通QC4+認證(zheng),認證(zheng)號(hao)QC20200316138。WT6636F內部集成8051內核(he)單片(pian)機,內置(zhi)(zhi)可編程的恒壓(ya)恒流控(kong)制,內置(zhi)(zhi)放電(dian)MOS管(guan),支(zhi)持多(duo)重保護功能。

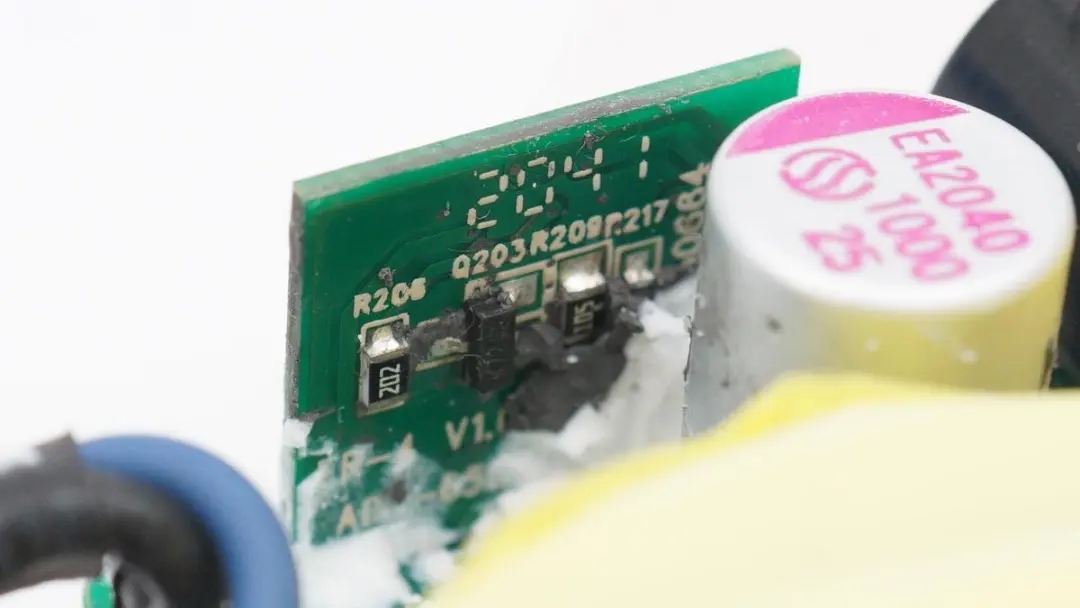

小板背面(mian)有(you)一顆(ke)三極(ji)管和數顆(ke)電阻。

輸出濾波固態電容采用冠坤EA系列,105℃2000小時(shi)壽命,規格為1000μF 25V。

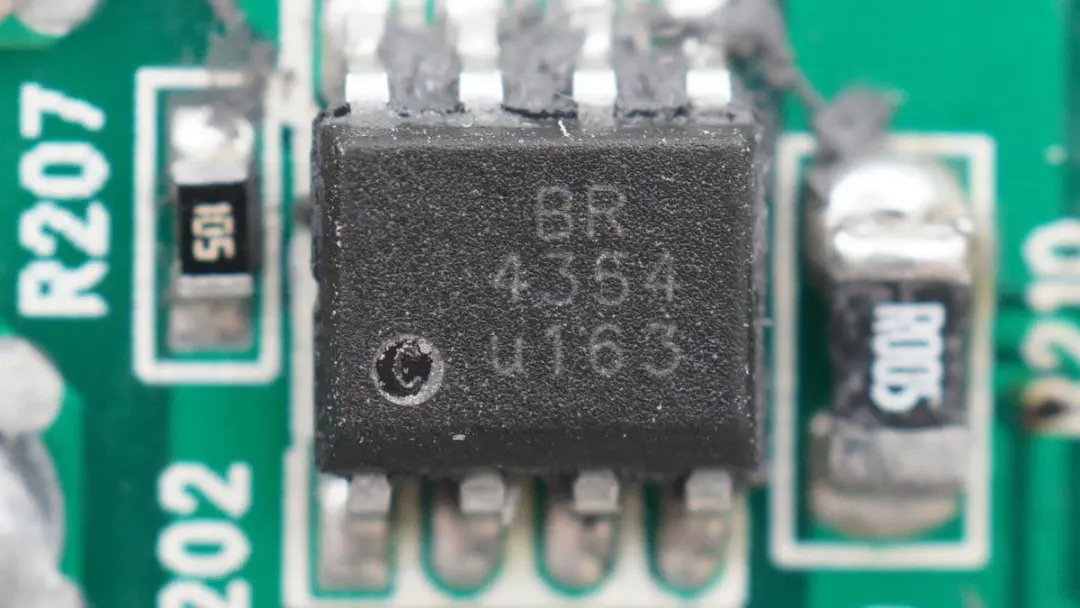

輸(shu)出VBUS開(kai)關管特(te)寫,雙(shuang)NMOS,絲印4354,右側是輸(shu)出電(dian)流(liu)檢(jian)流(liu)電(dian)阻。

全(quan)部(bu)拆解完畢,來張全(quan)家(jia)福。



充電頭網拆解總結



LG gram筆(bi)記本標(biao)配(pei)65W PD氮化鎵(jia)充(chong)電(dian)器(qi)造型設計(ji)經典,風(feng)格簡約。作為一款附帶(dai)的充(chong)電(dian)器(qi),自帶(dai)線纜(lan)的設計(ji)也很正常。充(chong)電(dian)器(qi)輸出支持PD3.0快(kuai)充(chong),具(ju)備5V3A、9V3A、15V3A、20V3.25A四組電(dian)壓(ya)檔(dang)位(wei),可以滿足筆(bi)電(dian)日常快(kuai)充(chong)需求。



充(chong)(chong)電(dian)頭網通(tong)過(guo)拆解(jie)了(le)解(jie)到,這款充(chong)(chong)電(dian)器由深圳歐陸通(tong)電(dian)子股份代工生(sheng)產。充(chong)(chong)電(dian)器開關電(dian)源由安森(sen)美(mei)NCP1342搭(da)配(pei)納微(wei)NV6125氮化鎵功率開關管(guan),以及(ji)MPS MP6908A搭(da)配(pei)萬代同步整(zheng)流(liu)管(guan)組成,輸出協議芯(xin)片采(cai)(cai)用(yong)偉詮WT6636F認證芯(xin)片,并且外接熱敏(min)電(dian)阻進行過(guo)熱保護(hu)。內部(bu)全(quan)部(bu)采(cai)(cai)用(yong)冠(guan)坤電(dian)容,充(chong)(chong)電(dian)器內部(bu)采(cai)(cai)用(yong)導熱膠大量填充(chong)(chong),整(zheng)體用(yong)料(liao)扎實可靠。
