【沃爾德實業】案例拆解報告：華湳通20W快充充電器

前言

深(shen)圳市華湳(nan)(nan)通(tong)電子(zi)科技有限公司(si)于2013年成(cheng)立，主要(yao)產品為(wei)電源適配(pei)器(qi)(qi)，手機(ji)充(chong)電器(qi)(qi)和(he)數據線等，集(ji)研發、生產和(he)銷售于一身。充(chong)電頭網拿到(dao)了華湳(nan)(nan)通(tong)電子(zi)推出的20W充(chong)電器(qi)(qi)，根據插腳不同和(he)輸(shu)出接(jie)口不同，共(gong)分為(wei)十(shi)個款式(shi)。

根據輸(shu)出接口(kou)(kou)的不同(tong)，充電器(qi)分(fen)為1C1A雙口(kou)(kou)與單USB-C接口(kou)(kou)兩種配(pei)置，1C1A雙口(kou)(kou)版本兩個接口(kou)(kou)均(jun)支持快充，雙口(kou)(kou)同(tong)時輸(shu)出時為5V3A，下面就選取(qu)美規版本進行拆解(jie)，看看內部的用料(liao)和設計。

華湳通20W快充充電器外觀

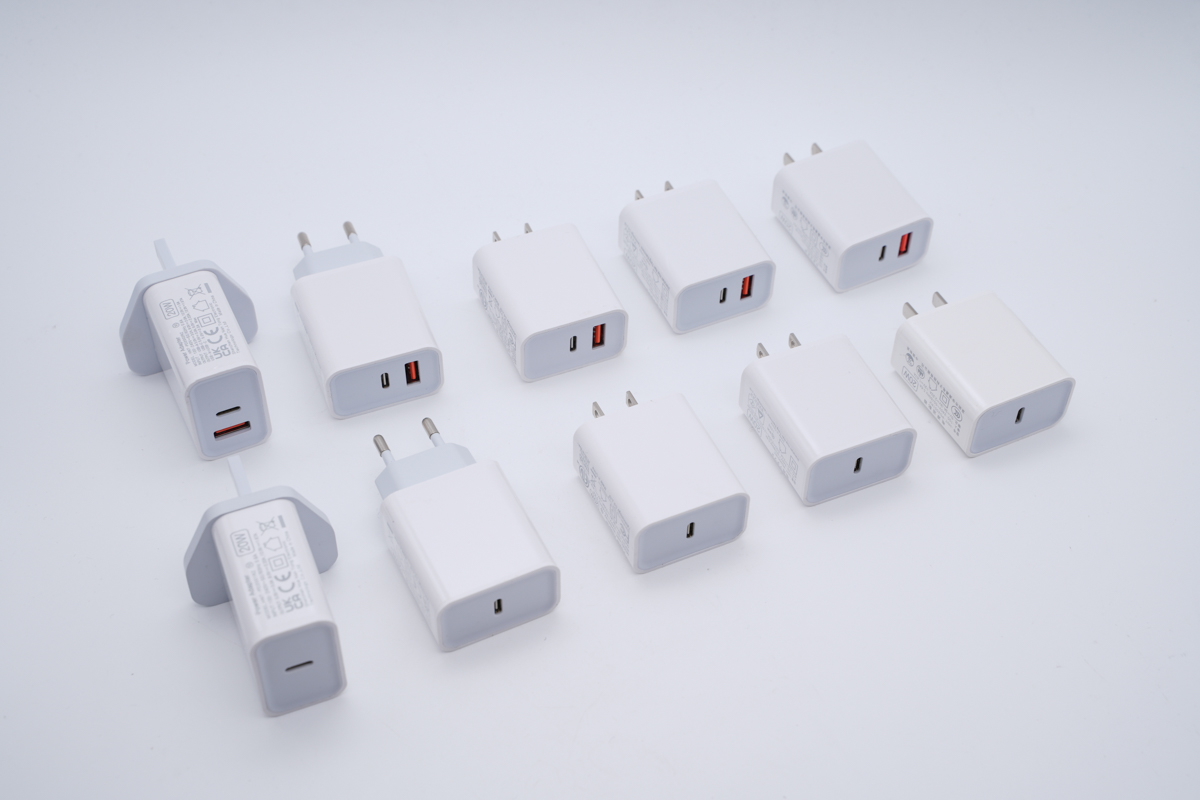

華湳通20W充電器有單USB-C口和1A1C雙口兩種配置可供客戶進行選擇，雖說接口數量不同，但兩款充電器外觀設計以及內部用料方案基本一樣。

兩款充電器均支持國標、美規、日規、英規、歐規五種插腳可選。

同時(shi)充電(dian)器也都通過(guo)了(le)ETL、PSE、CCC、CE、UKCA、FCC等相應的安規認(ren)證(zheng)，質量可(ke)靠性有保證(zheng)，客戶可(ke)根據需求放心進(jin)行(xing)選擇(ze)。

下面充電頭網以美規版本為例進行外觀和拆解部分的介紹。

華湳通20W充電器采用經典直板造型，腰身白色外殼高光亮面處理，輸入輸出端外殼灰色磨砂，配色方面和蘋果原裝20W充電器的一樣。

充電器插腳也是固定式，這款為美規。

機身一(yi)側印有(you)充電器(qi)參數

型(xing)號：HNT-PD2002RZ

輸(shu)入(ru)：100-240V~50/60Hz 0.6A

輸出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2.22A、12V1.67A

USB-A+USB-C：5V3A

充電器通過了FCC、ETL認證。

輸出端配備1A1C雙輸出接口，分別采用橘紅色和白色膠芯。

輸出端外殼設計也很有特點，做了內凹設計。

測得充電器機身長度為48.17mm。

寬度為42.65mm。

寬度為26.14mm。

和蘋果20W充電器對比，兩者寬度相當，華湳通這款機身稍長一點。

充電器拿在手上的大小直觀感受。

另外測得充電器凈重約為52g。

使用ChargerLAB POWER-Z KM003C測得充電器支持FCP、SCP、AFC、QC3+、PD3.0、DCP充電協議。

此外PDO報文顯示USB-C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

測得USB-A口(kou)具(ju)備(bei)FCP、AFC、QC3.0、DCP充(chong)電協議。

華湳通20W快充充電器拆解

對華湳通這款20W快充的外觀、大小和性能有了基本了解后，下面就對充電器進行拆解，看看內部做工用料如何。

沿殼體接縫拆開充電器外殼，AC插腳通過夾片連接到PCBA模塊供電。

抽出內部PCBA模塊，變壓器打膠固定。

使用游標卡尺測得PCBA模塊長度約為41.86mm。

PCBA模塊寬度約為37.16mm。

PCBA模塊厚度約為19.23mm。

PCBA模塊正面一覽，底部焊接NTC熱敏電阻，保險絲，高壓濾波電容和差模電感。左側焊接變壓器，上方焊接濾波電容。USB-C母座焊接在垂直小板上，協議芯片也焊接在同一塊小板上。

PCBA模(mo)塊背面一覽，左側下方為(wei)輸(shu)入整流(liu)橋，右側焊接初級(ji)主控芯片，光耦，上(shang)方焊接同(tong)步整流(liu)芯片。

通過對充電器PCBA的觀察，華湳通這款20W充電器采用QR開關電源，同步整流輸出。輸出電壓由協議芯片通過光耦反饋進行控制調節，滿足快充不同電壓的輸出需求，實現單口快充，雙口5V的輸出策略。下面我們就從輸入端開始了解這款充電器的用料。

充電器輸入端焊接夾片，NTC熱敏電阻和延時保險絲以及為主控芯片供電的濾波電容。

輸入端保險絲規格為2A 250V。

NTC熱敏電阻絲印5D-7，用于抑制充電器上電的浪涌電流。

整流橋采用深圳市沃爾德實業有限公司的WRABS20M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

沃爾德WRABS20M規格資(zi)料。

充電頭網了解到，采用該型號軟橋的產品還有、、等。同時沃爾德軟橋系列產品還被、、、等數十款產品采用。

兩顆高壓濾波電容規格為15μF 400V。

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

充電器主控芯片采用昂寶OB2631U，內部集成DCM PWM控制器和高壓開關管，為高性能低待機功耗以及高性價比開關電源而優化。此外提供完整的保護功能，包括逐周期電流限制，過載保護，欠壓閉鎖和內部過熱保護。適用于PD適配器和其他寬輸出范圍的適配器。

為主控芯片供電的濾波電容規格為10μF 50V。

變壓器標注HNT-PD20WRZ，表示為華湳通20W PD充電器使用。

OR1009光耦用于輸出電壓反饋調節。

同步整流芯片來自昂寶，型號OB2013B，內部集成同步整流控制器和同步整流管，支持最高12V輸出。

輸出端焊接USB-A母座，USB-C小板，兩顆濾波電容。

一顆固態電容規格為470μF 16V。

另一顆電解電容規格為470μF 16V。

在小板上焊接兩顆協議芯片，VBUS開關管和USB-C母座。

小板背面焊接兩顆10mΩ電流取樣電阻和一顆VBUS開關管。

其中上(shang)方一顆(ke)(ke)協議(yi)芯片來(lai)自天(tian)德鈺，型(xing)號(hao)JD6606S，是一顆(ke)(ke)高性能和高兼容性的快(kuai)充協議(yi)芯片，采用CPC-16L封裝。該芯片通過了USB PD 3.0認證，TID：3768。不(bu)僅支持USB  PD3.0快(kuai)充，還(huan)支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充電協議(yi)。

天德鈺JD6606S提供恒壓恒流控制，支持多口輸出控制，支持輸出過壓，過流保護，并且集成VBUS放電功能，輸出協議由電阻靈活配置，并且支持多口輸出降功率，支持最大60W到最小18W輸出，滿足主流PD適配器輸出。

天德(de)鈺JD6606S 資(zi)料信息(xi)。

充電頭網通過拆解了解到，天德鈺的快充協議芯片可應用在充電器、車充、移動電源等產品上，此前已被、、、、、、、、、、、、、、等。

另一顆用于USB-A口的協議芯片同樣來自天德鈺，型號FP6601A，是一顆支持QC2.0/3.0，華為FCP的快充協議芯片，支持多路協同工作，可實現單口快充和多口5V輸出功能。同時具備過電壓保護，過電流保護和短路保護功能。

天德鈺 FP6601A 資料信息。

用于USB-C接口的VBUS開關管絲印075N03M。

用于USB-A接口的VBUS開關管型號相同。

USB-C母座采用過孔焊接固定，白色膠芯不露銅。

USB-A母座過孔焊接固定，紅色膠芯。

全部拆解一覽(lan)，來(lai)張全家福(fu)。

充電頭網拆解總結

華湳通20W 1C1A充(chong)電(dian)器具(ju)有多種插腳(jiao)可選，本(ben)次拆解的為固(gu)定美(mei)規插腳(jiao)。充(chong)電(dian)器為經(jing)典的直板造(zao)型設計，USB-C口支持20W快充(chong)，USB-A口支持18W快充(chong)，實測(ce)快充(chong)協議支持相當全面，對于手(shou)機和傳統設備的充(chong)電(dian)都有很好(hao)的兼(jian)容性。

充(chong)電(dian)(dian)頭網(wang)通過拆解了解到，華湳通這款充(chong)電(dian)(dian)器內部采用(yong)昂(ang)寶快充(chong)電(dian)(dian)源方案(an)，采用(yong)OB2631U+OB2013B高(gao)集成開關電(dian)(dian)源方案(an)，外圍元(yuan)件精簡(jian)。協(xie)議(yi)芯(xin)片來自(zi)天德鈺，采用(yong)JD6606S+FP6601A兩(liang)顆(ke)協(xie)議(yi)芯(xin)片分別用(yong)于USB-C和USB-A接口。芯(xin)片內置全面的保護功能(neng)，讓(rang)充(chong)電(dian)(dian)更加安全。
