【沃爾德實業】案例拆解報告：realme 67W 1A1C雙口快充充電器

前言

真我(wo)推出了一款67W氮化鎵充電(dian)器(qi)，這(zhe)款充電(dian)器(qi)為1A1C雙(shuang)接口設計，并配有(you)折疊插腳，日(ri)常使用和(he)攜(xie)帶都很方便。充電(dian)器(qi)USB-C口支(zhi)持(chi)67W輸出，滿(man)足筆(bi)記本電(dian)腦充電(dian)使用，USB-A口支(zhi)持(chi)65W快充，兩(liang)個(ge)接口均可滿(man)足OPPO系手機快充。

在USB-C和(he)(he)USB-A接口同(tong)(tong)時(shi)使(shi)用(yong)時(shi)，充電器還支持(chi)45+18W功率自動分(fen)配，同(tong)(tong)時(shi)滿足(zu)手機和(he)(he)筆記本電腦(nao)的充電需(xu)求。下(xia)面充電頭(tou)網就(jiu)對這款(kuan)真我這款(kuan)充電器進行(xing)拆解(jie)，看看內部(bu)的設計和(he)(he)用(yong)料。

realme 67W雙口充電器外觀

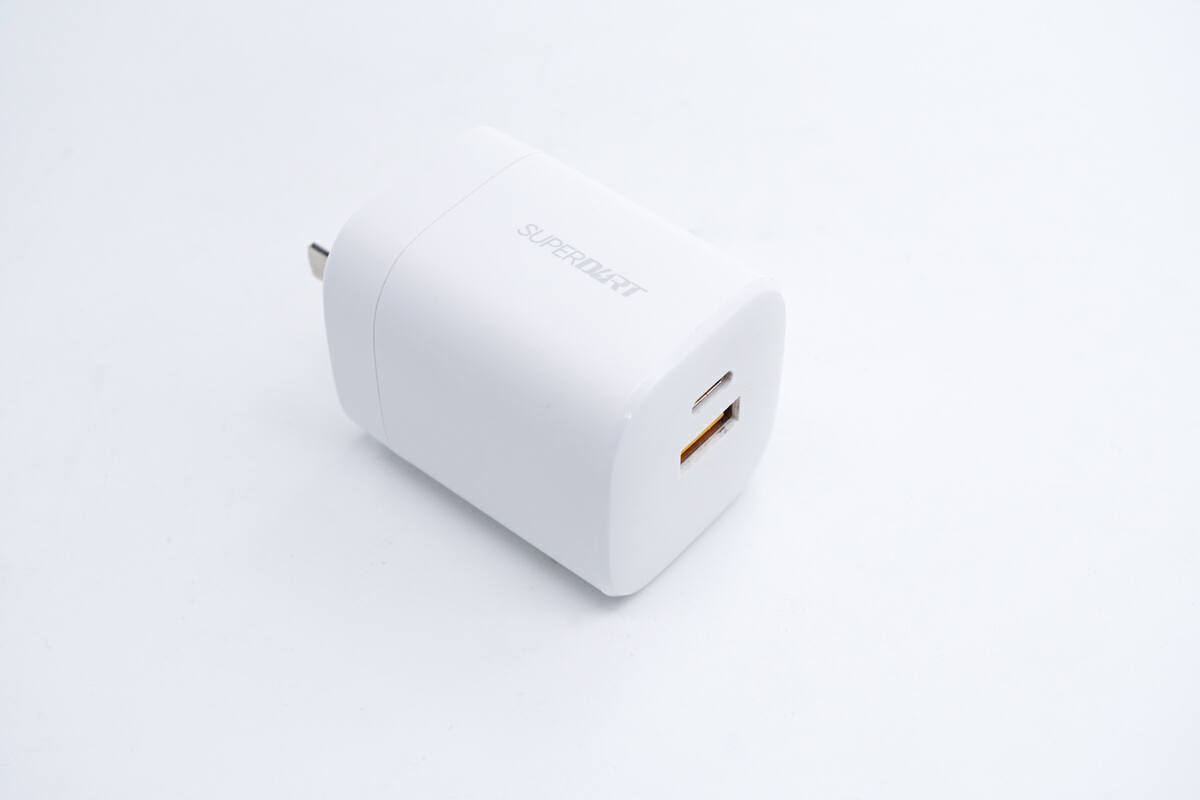

真我67W雙口充電器整體為(wei)純白簡約(yue)風格，采用細紋(wen)磨砂(sha)處(chu)理的(de)PC阻燃外殼設(she)計，邊角大弧(hu)度過渡，手感圓潤。

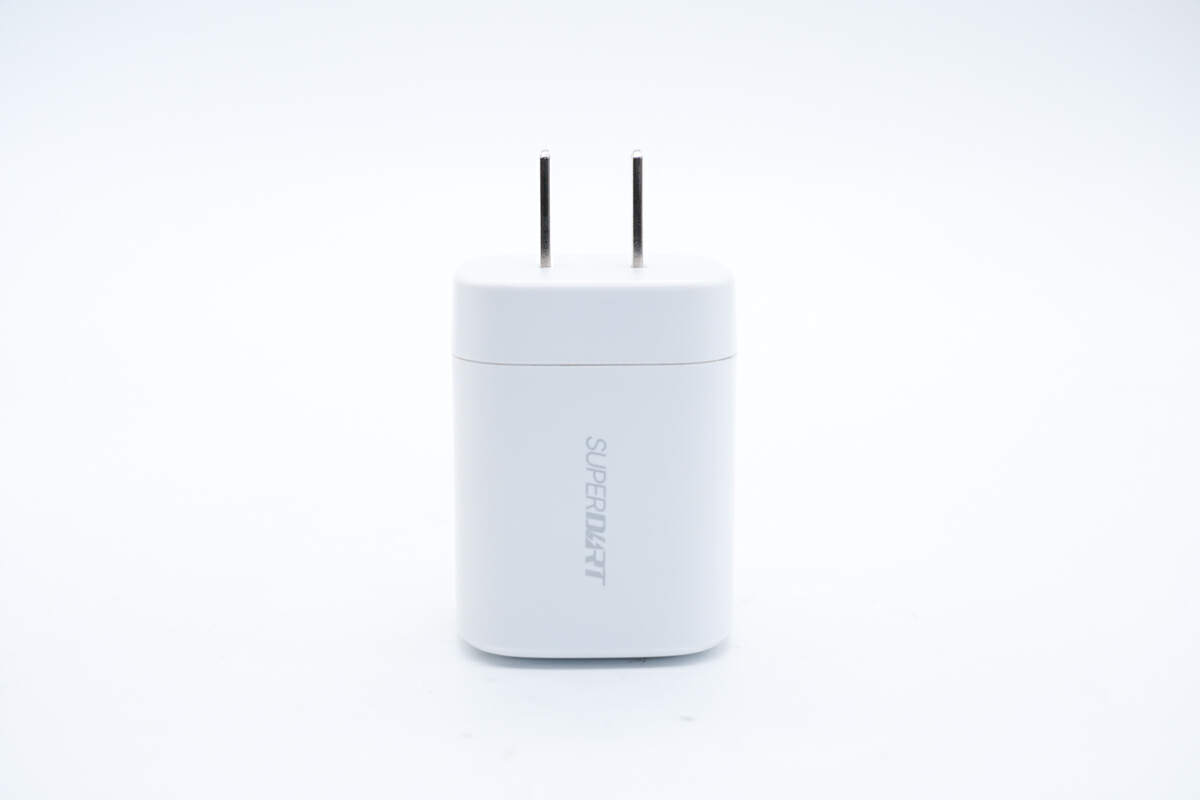

腰身一面印有(you)“SUPERDART”字樣。

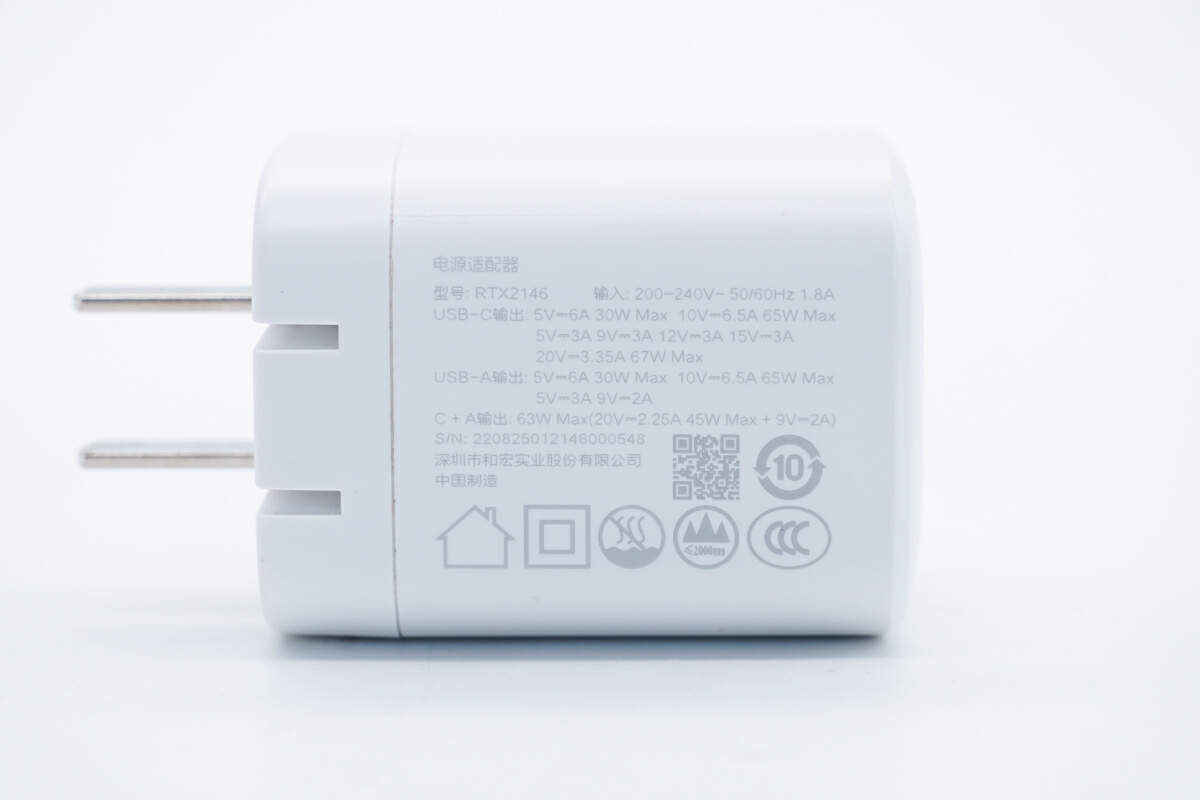

另(ling)一面印有詳細(xi)參數銘文(wen)

型號：RTX2146

輸入(ru)：200-240V~50/60Hz 1.8A

USB-C輸(shu)出：5V6A、10V6.5A、5V3A、9V3A、12V3A、15V3A、20V3.35A

USB-A輸出：5V6A、10V6.5A、5V3A、9V2A

C+A輸(shu)出：63W Max（20V2.25A 45W+9V2A 18W）

制造商：深圳市和宏(hong)實業股(gu)份有限(xian)公(gong)司(si)

充電器通過了CCC認證。

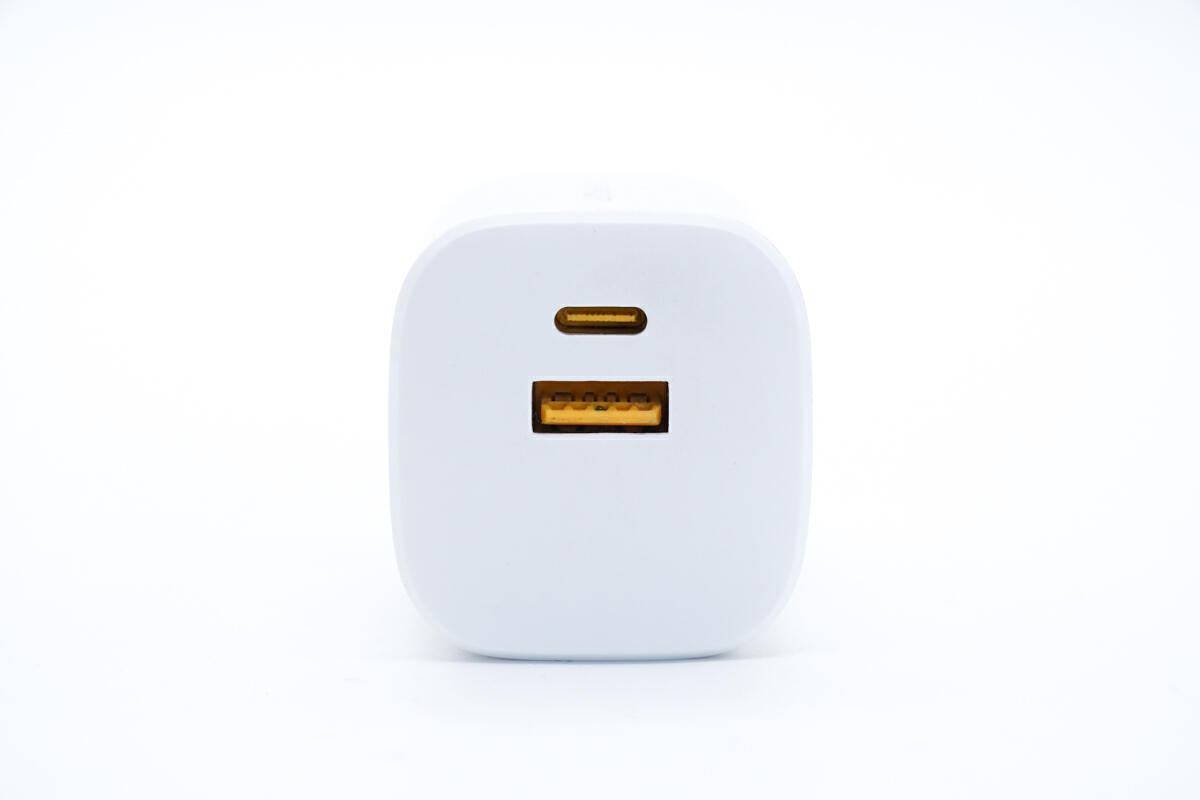

輸出(chu)端面板采用1A1C雙USB端口設(she)計，且膠芯均為黃(huang)色。

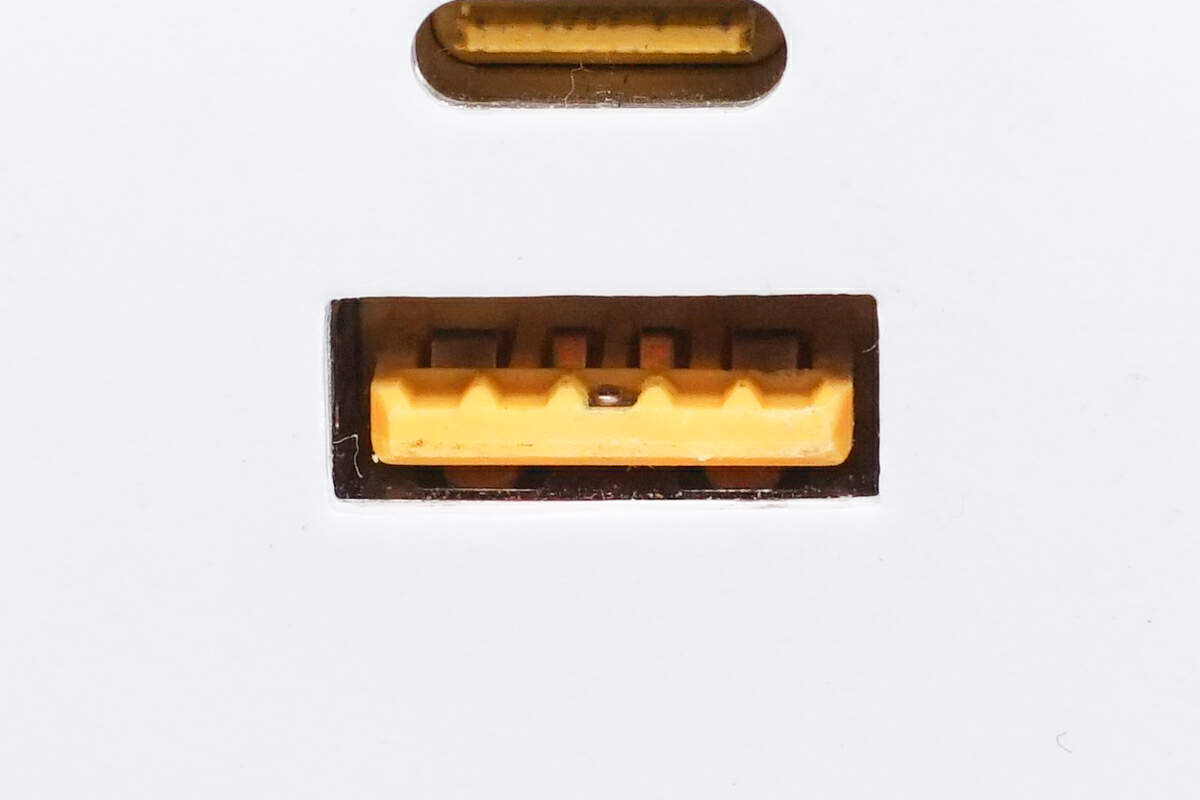

USB-A口(kou)舌片正負極加寬設(she)計(ji)以過大電流，前端還設(she)有特(te)殊(shu)觸(chu)點。

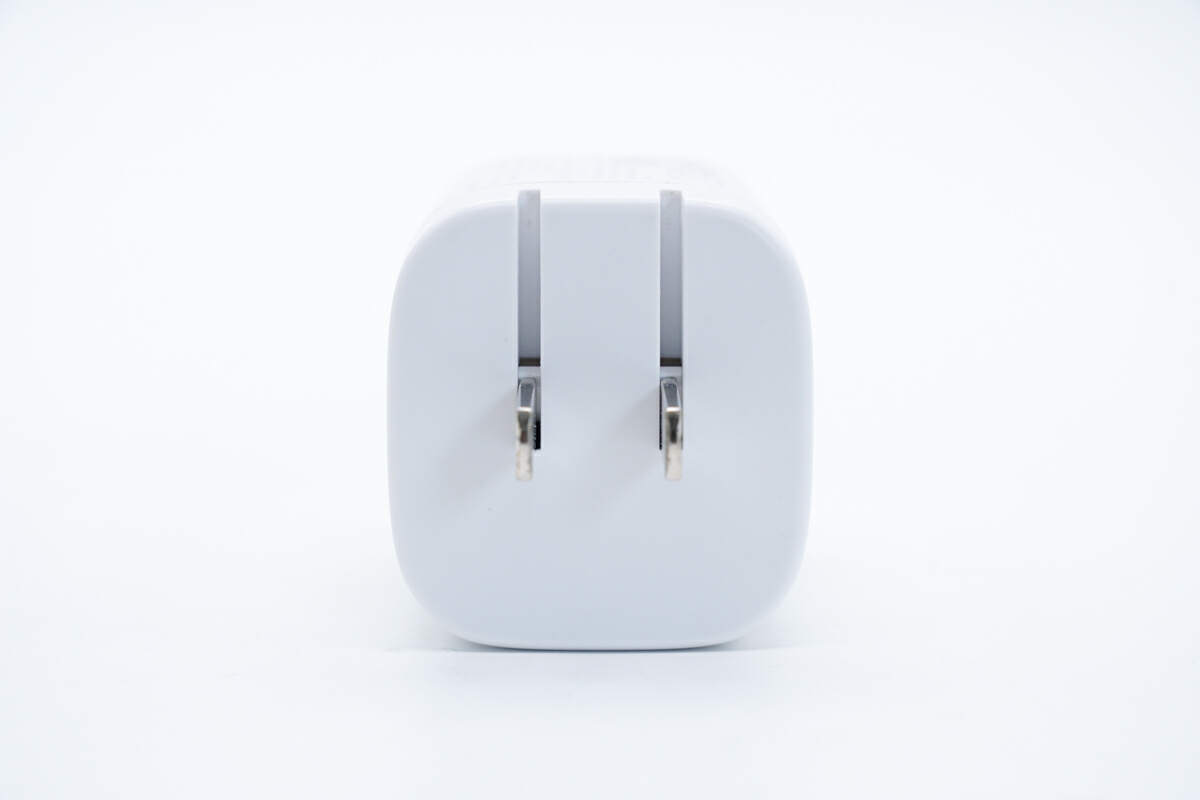

充電器(qi)采用可(ke)折疊插腳設計(ji)，收(shou)納方(fang)便(bian)，節(jie)省空間，出門無(wu)負擔。

測得充電器長度約為51.71mm。

寬度(du)約為(wei)38.78mm。

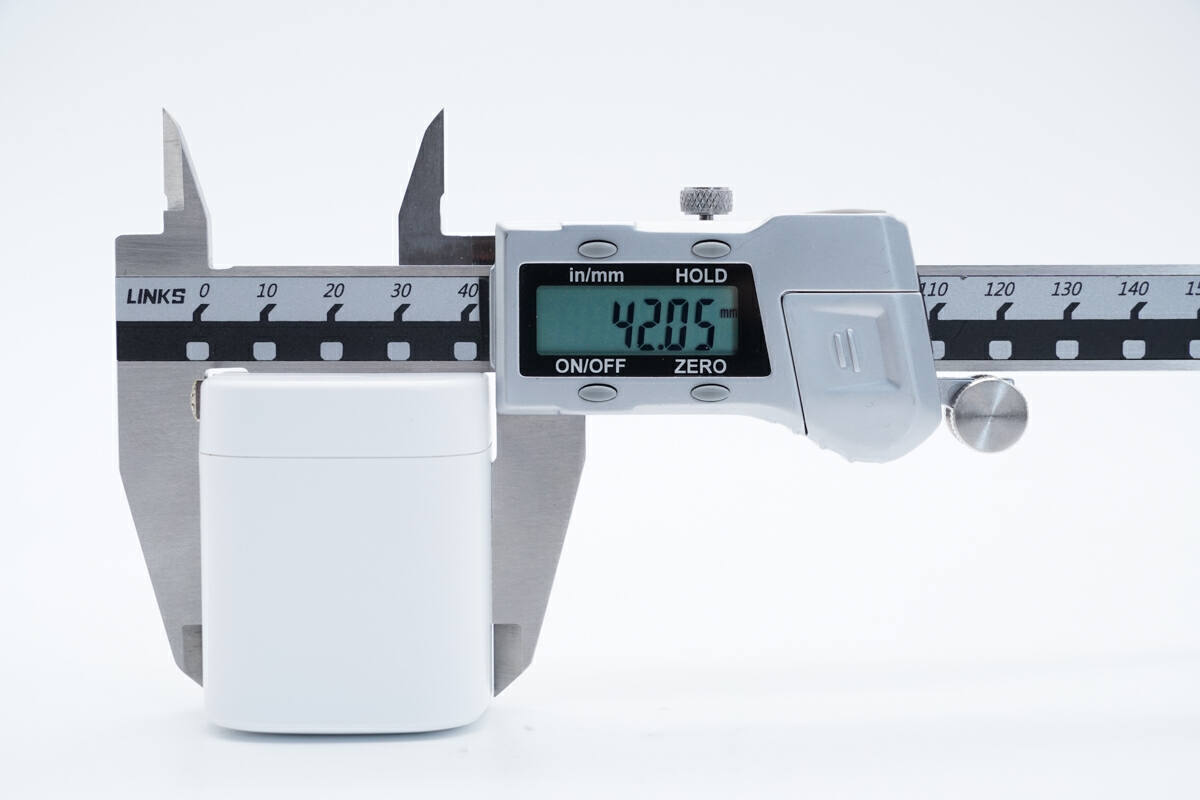

厚度約為(wei)42.05mm，體積約(yue)為84.32cm³，以充(chong)電器(qi)的功率(lv)67W計算，功率(lv)密度約(yue)為0.79W/cm³。

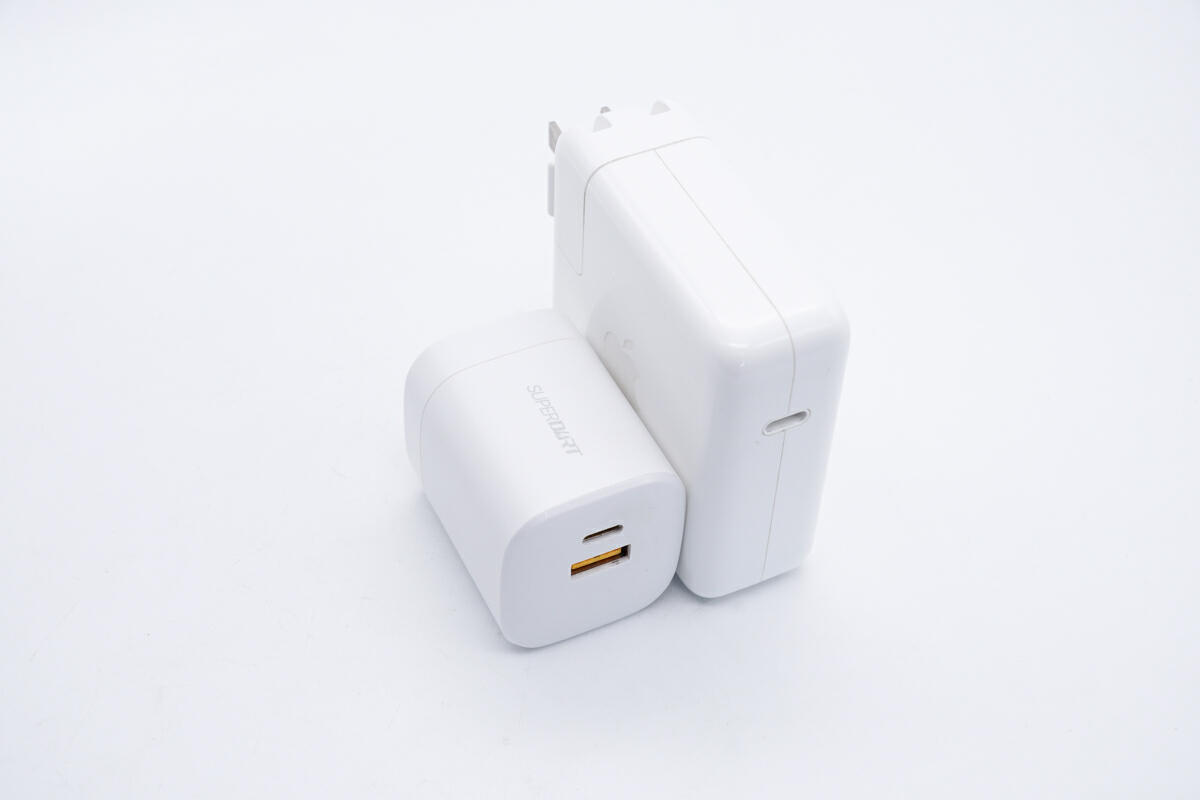

真我 67W雙口充電器與蘋果原裝67W充電器相(xiang)比，體(ti)積優勢非常(chang)明顯(xian)。

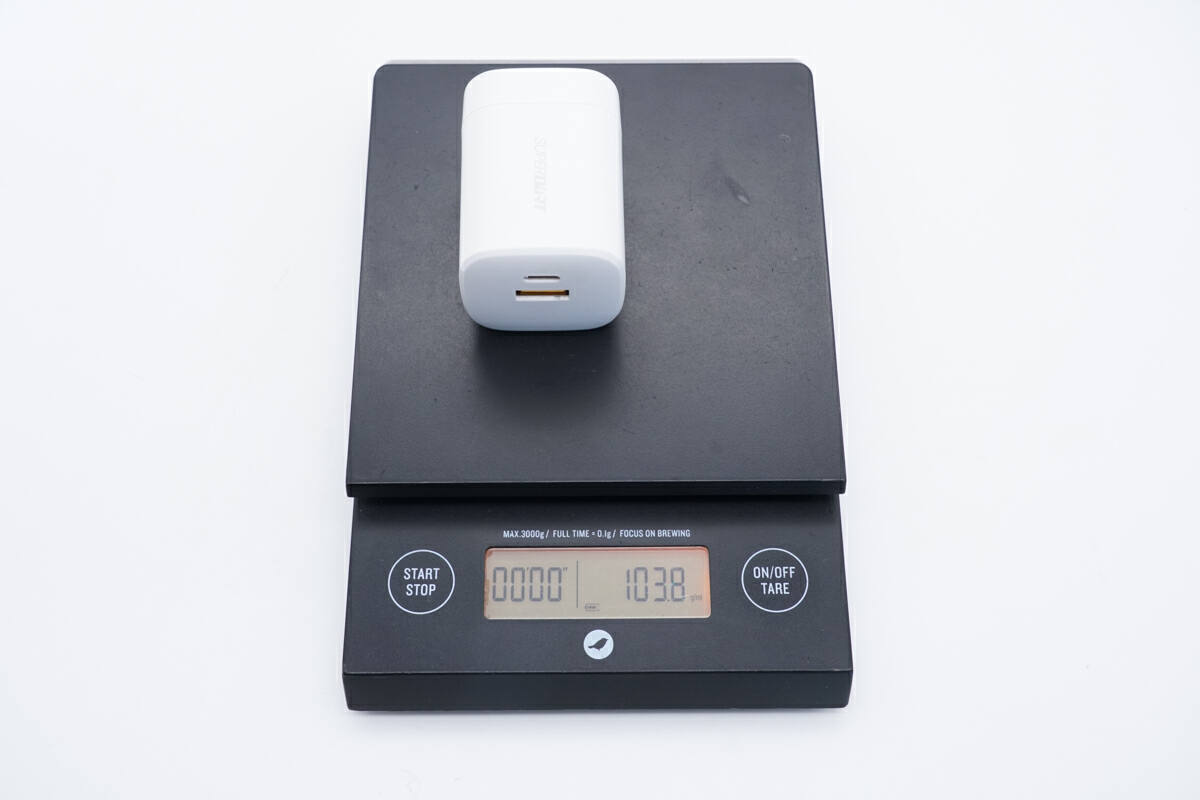

另外測得充電(dian)器(qi)凈重約為104g。

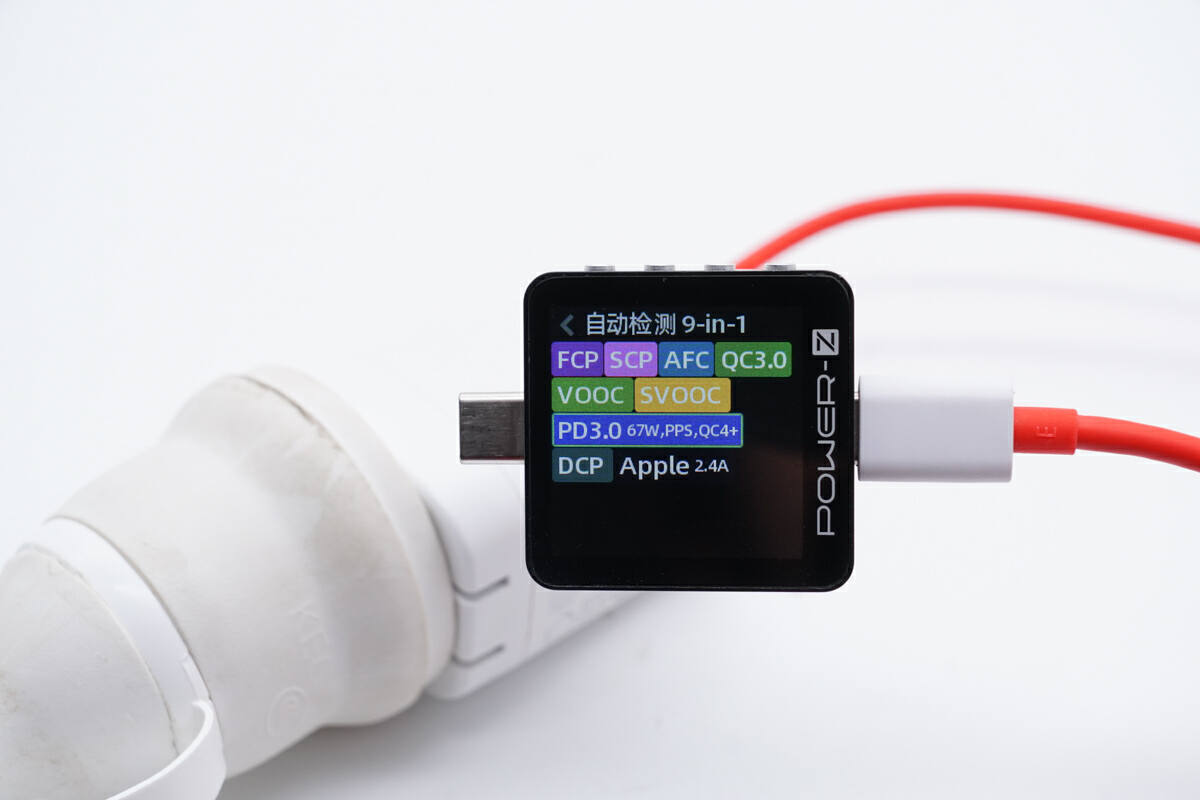

使用ChargerLAB POWER-Z KM003C測(ce)得USB-C口支持FCP、SCP、AFC、 QC3.0、VOOC、SuperVOOC、PD3.0、PPS、QC4+、DCP、Apple 2.4A充電協議。

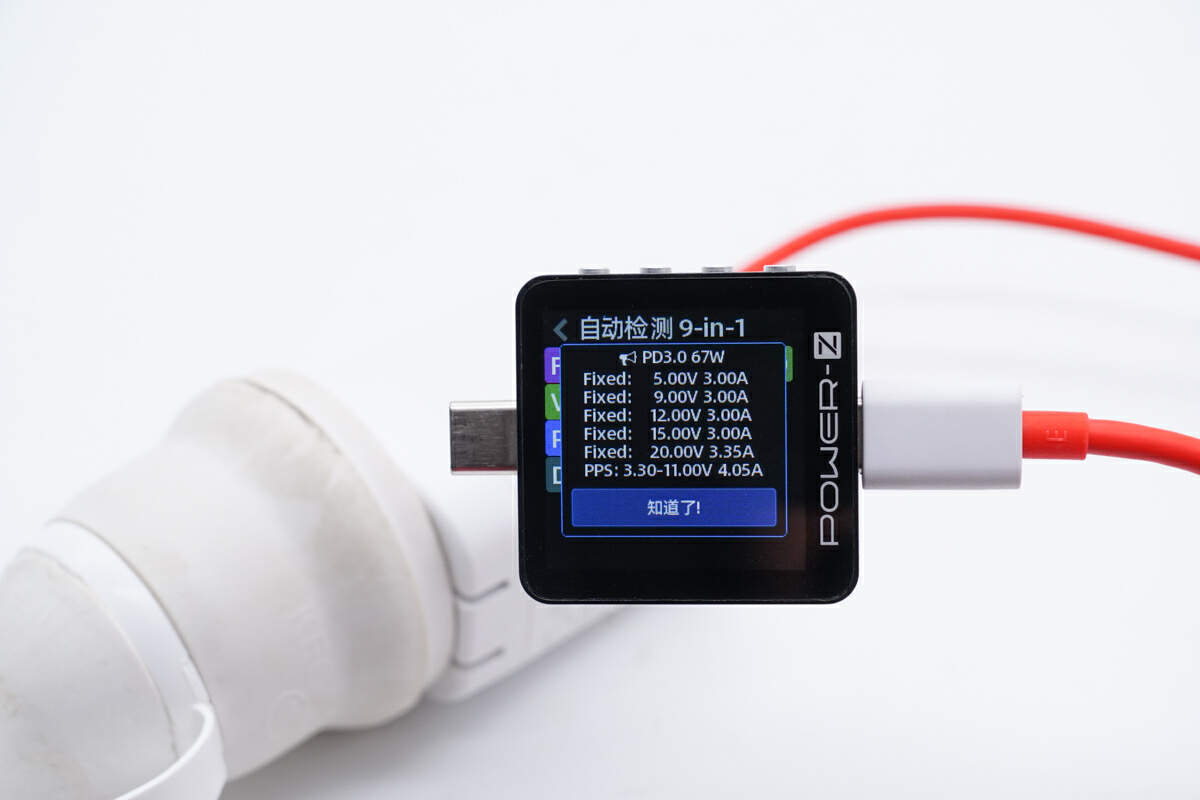

PDO報文方面，USB-C端(duan)口具備(bei)持 5V3A、9V3A、12V3A、15V3A 和 20V3.35A 五組(zu)(zu)固(gu)定電(dian)壓(ya)，以(yi)及(ji)3.3V-11V4.05A一組(zu)(zu)PPS電(dian)壓(ya)檔位。

測(ce)得USB-A口支持FCP、SCP、AFC、 QC3.0、VOOC、SuperVOOC、DCP、Apple 2.4A充電協議。

realme 67W雙口充電器拆解

看完了真我這(zhe)款67W氮化(hua)鎵充電器的外觀，尺寸(cun)和(he)輸出性(xing)能后，下面就進(jin)行拆(chai)解，看看內部的做(zuo)工用料。

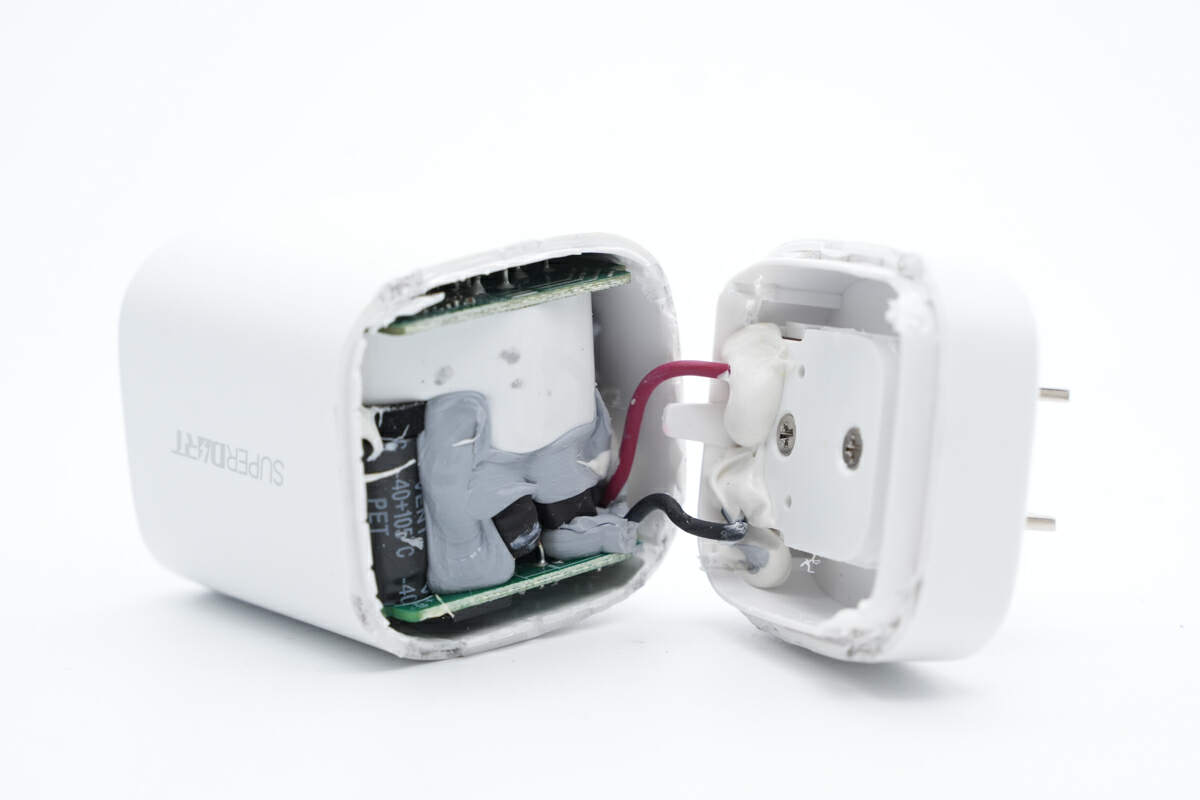

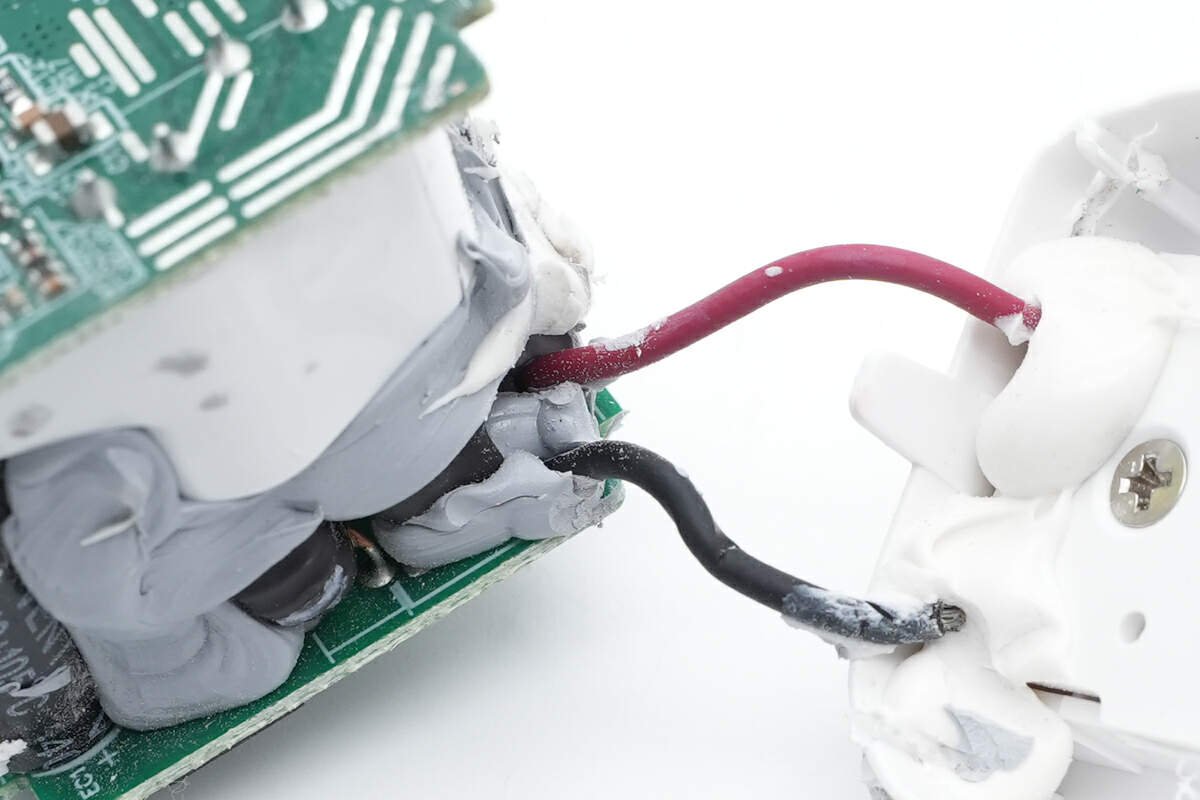

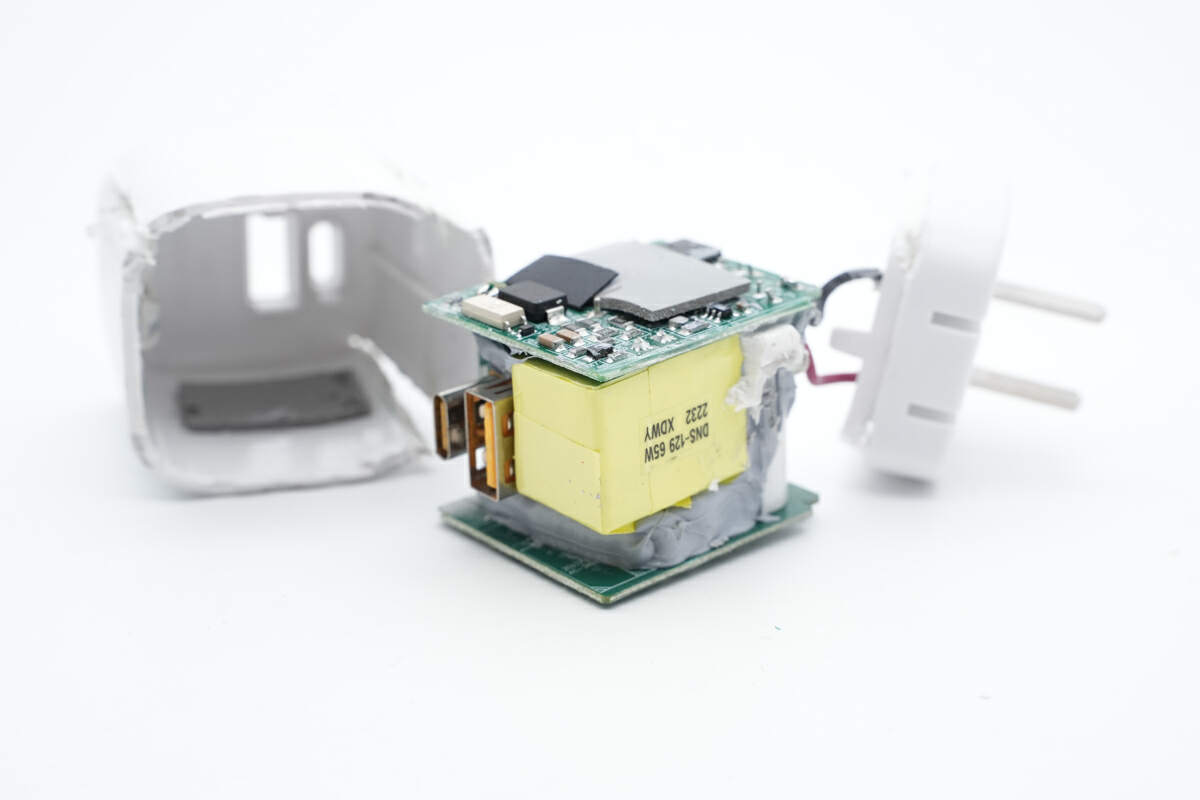

首先沿(yan)接縫處(chu)切(qie)開超聲波焊(han)接的殼體，折疊插腳通過導線連(lian)接到PCBA模塊供電。

充電器內部PCBA模塊采用(yong)多塊PCB焊(han)接組成，內部空(kong)間(jian)打(da)膠固定成為一個整體(ti)。

AC輸入導線(xian)打膠固(gu)定。

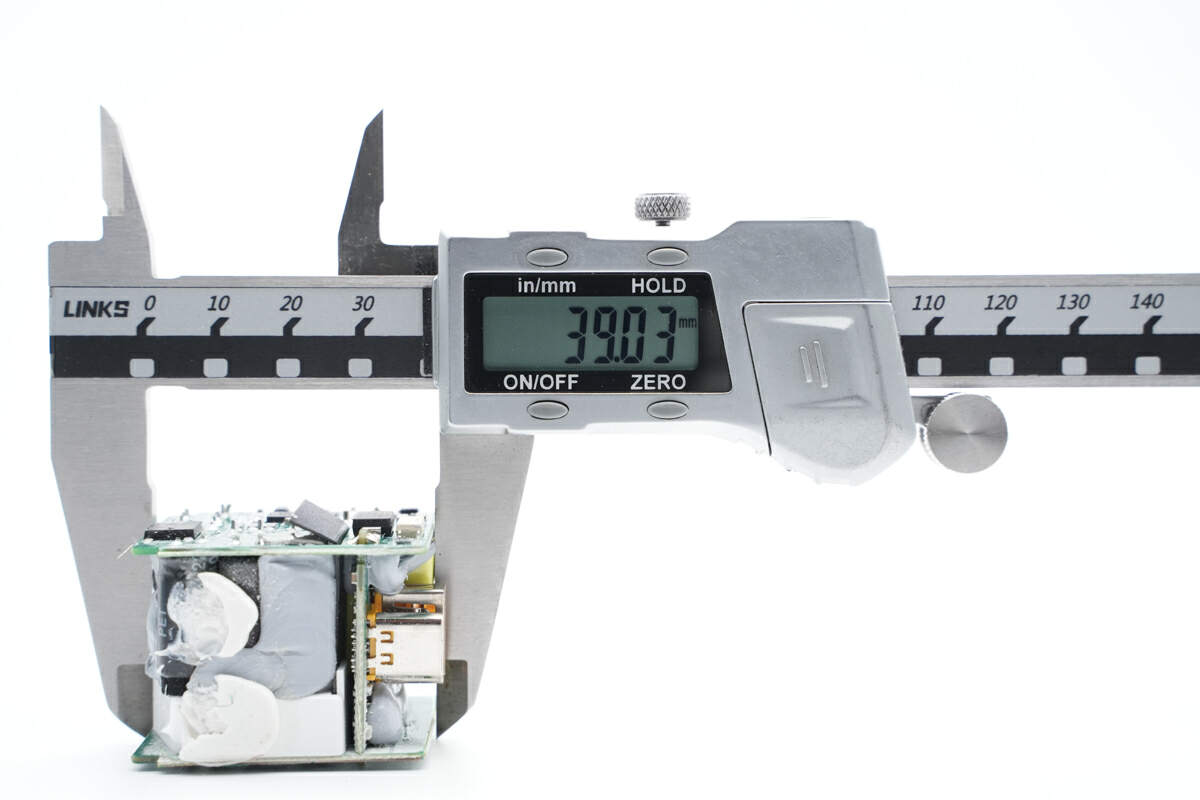

使用游標卡(ka)尺測得PCBA模塊長(chang)度(du)約(yue)為39.03mm。

寬度約為33.28mm。

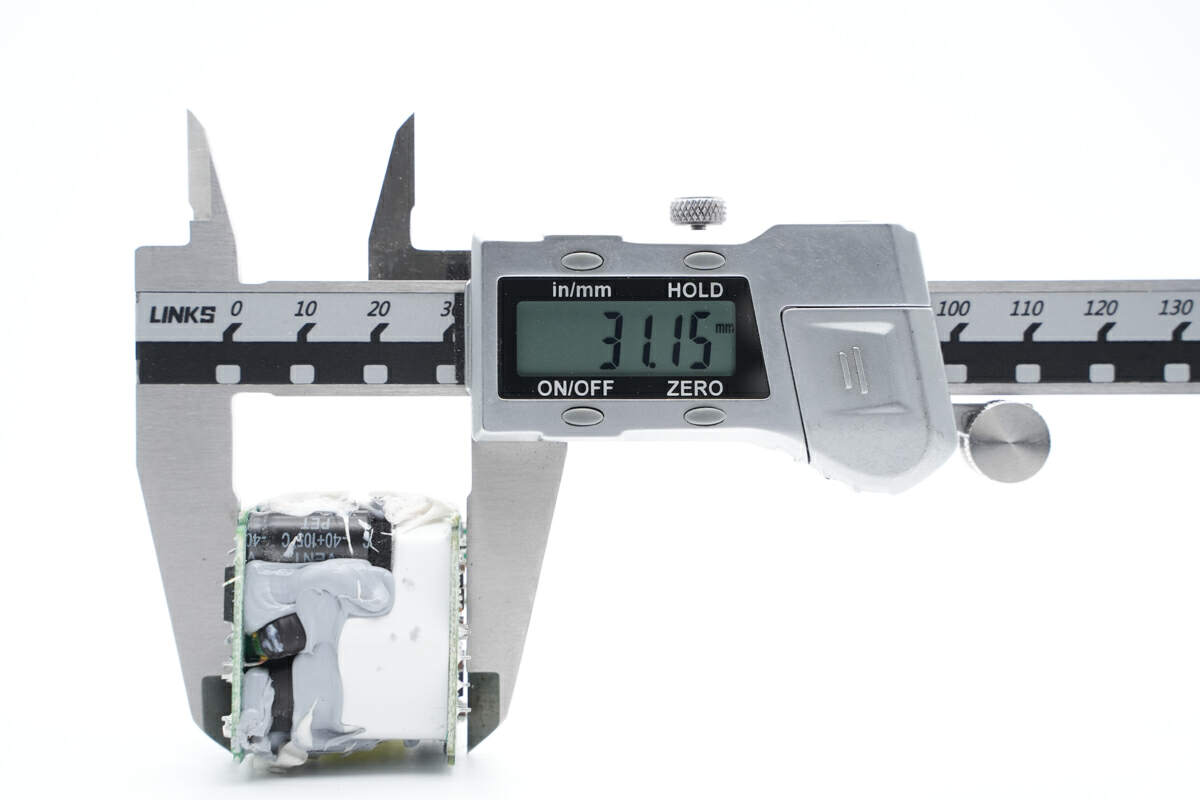

厚度約為(wei)31.15mm。

PCBA模塊(kuai)一面焊接(jie)輸(shu)入端(duan)整流橋，初級主控芯片，氮化鎵開關管。

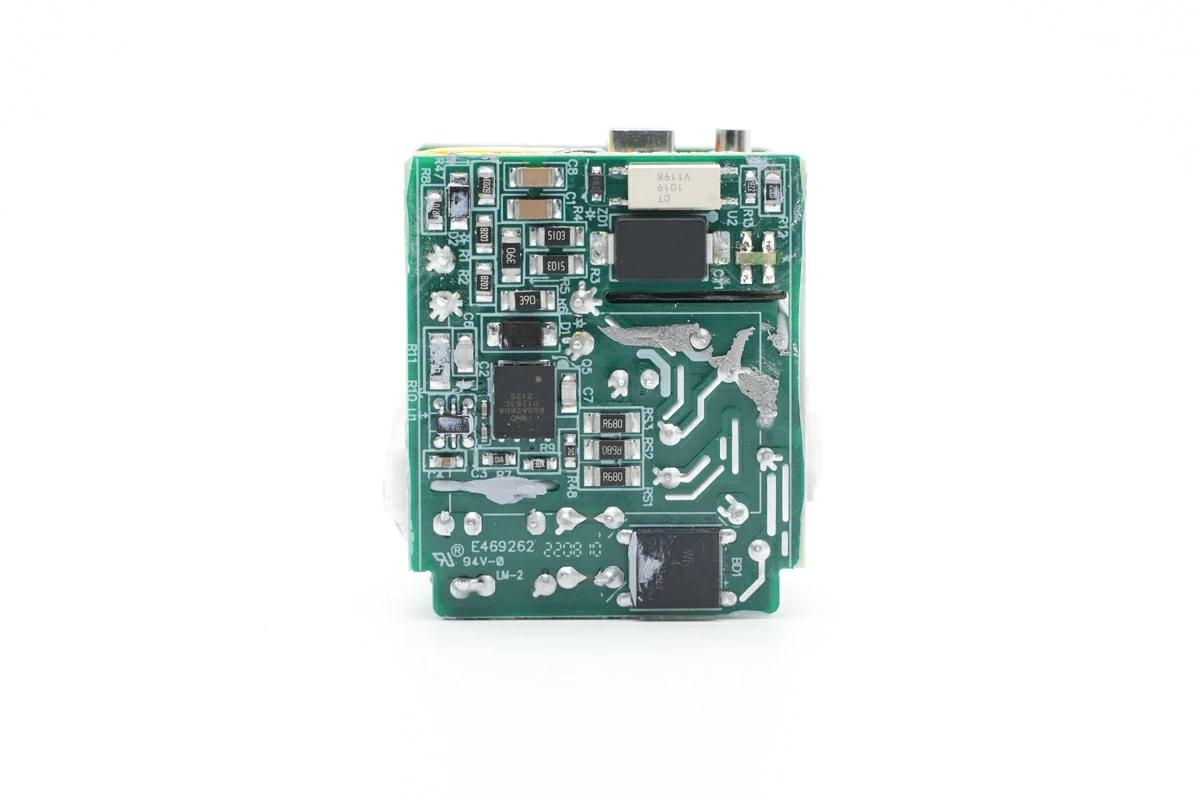

另一面PCB焊接同(tong)(tong)步(bu)整流控制器(qi)和同(tong)(tong)步(bu)整流管，同(tong)(tong)步(bu)降壓(ya)控制器(qi)，降壓(ya)開(kai)關管和VBUS開(kai)關管。

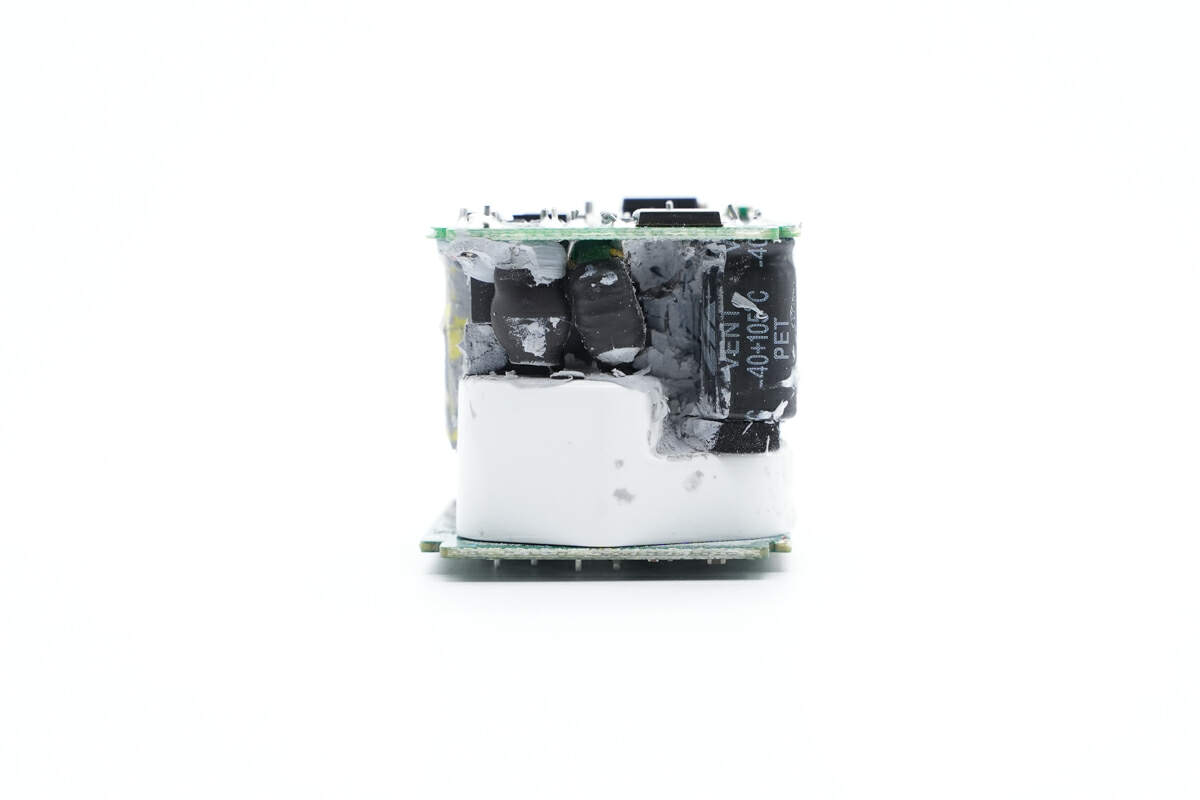

兩(liang)塊PCB之間(jian)通過(guo)白(bai)色塑料框架支(zhi)撐(cheng)絕緣(yuan)。

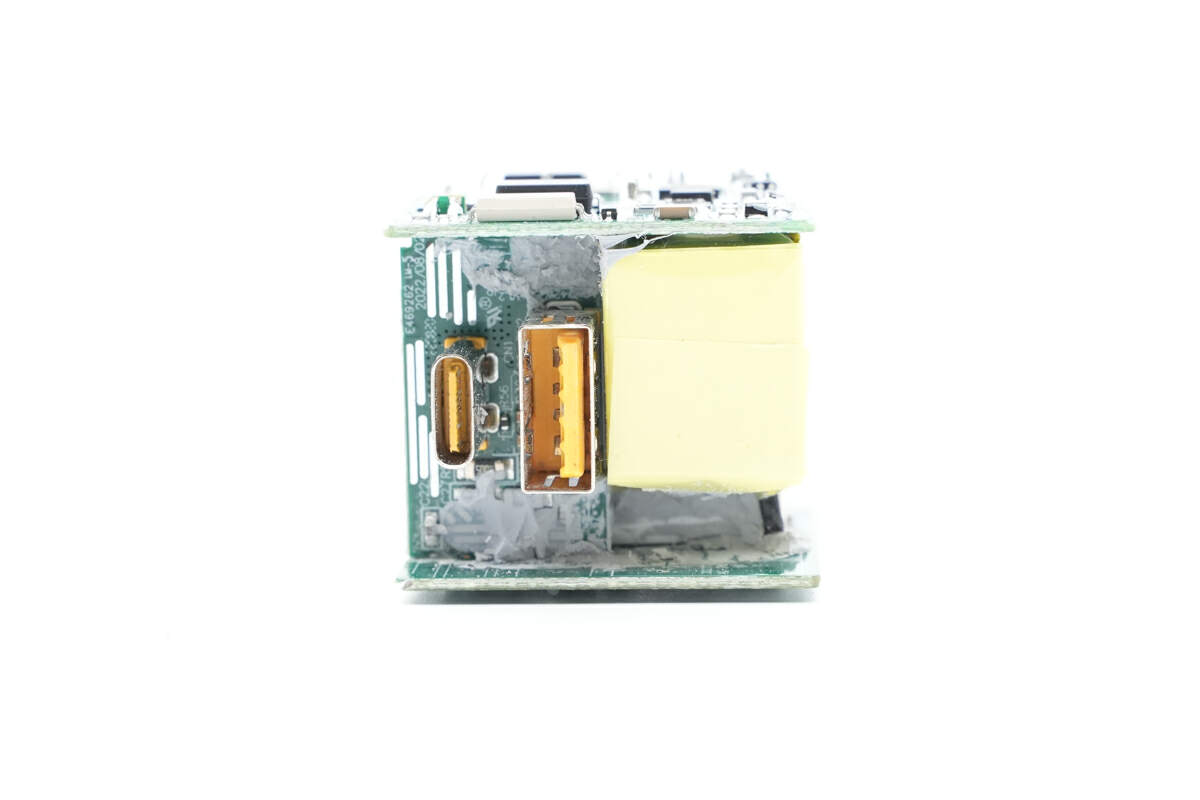

輸出小板焊接在兩面PCB之間。

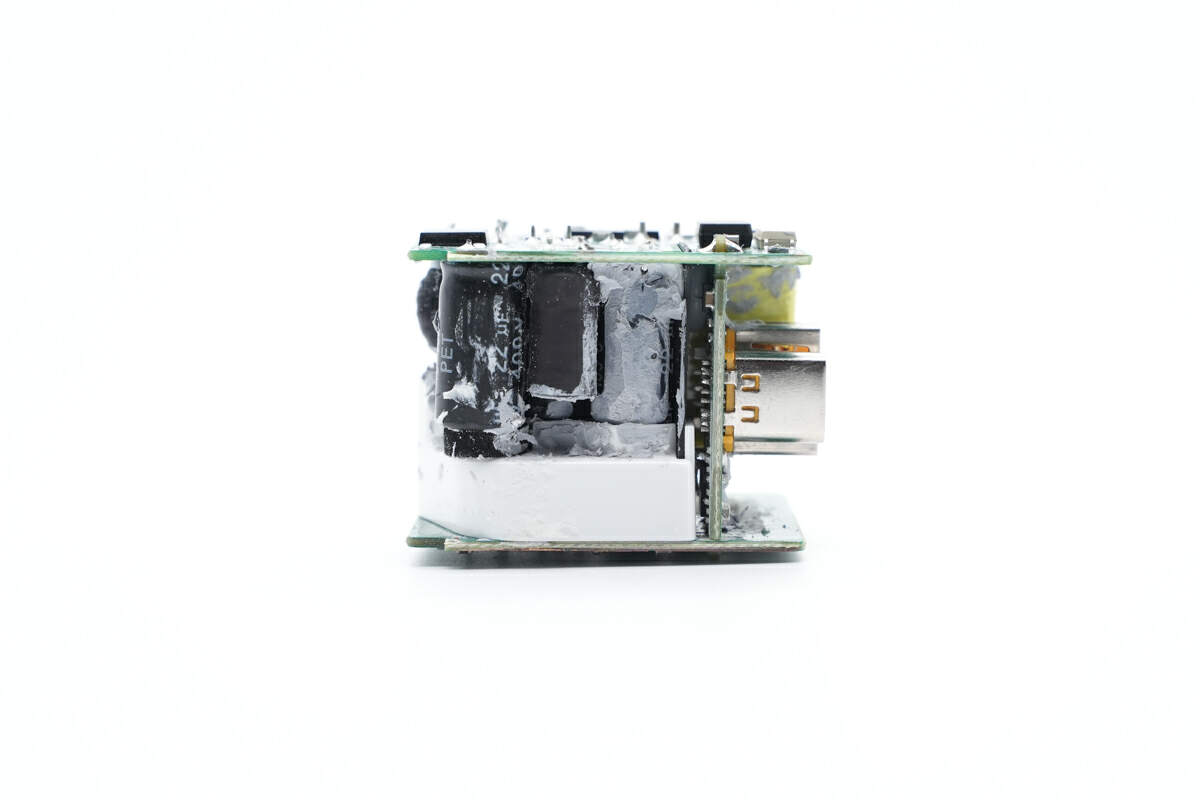

輸出小板焊接USB-C和(he)USB-A母座。

將小板全部(bu)拆(chai)分，初次級之間還采用白色塑(su)料支架進行隔離(li)絕(jue)緣。

通過對PCBA模塊的(de)觀(guan)察發現(xian)，這款(kuan)充電(dian)(dian)器(qi)采(cai)用(yong)QR開關電(dian)(dian)源設(she)計，寬(kuan)電(dian)(dian)壓(ya)(ya)范圍輸出(chu)，輸出(chu)電(dian)(dian)壓(ya)(ya)由協議芯(xin)片控制，通(tong)過光(guang)耦反(fan)饋(kui)，實現(xian)寬(kuan)范圍電(dian)(dian)壓(ya)(ya)輸出(chu)。USB-A口通(tong)過降(jiang)壓(ya)(ya)芯(xin)片，實現(xian)降(jiang)壓(ya)(ya)輸出(chu)。下面(mian)我們就從輸入端開始了(le)解各個元器(qi)件的(de)信(xin)息。

高(gao)壓側小板正面(mian)一覽(lan)，焊接(jie)NTC熱敏電(dian)阻，保(bao)險(xian)絲，共模電(dian)感，高壓濾波電(dian)容和(he)變壓器(qi)等。

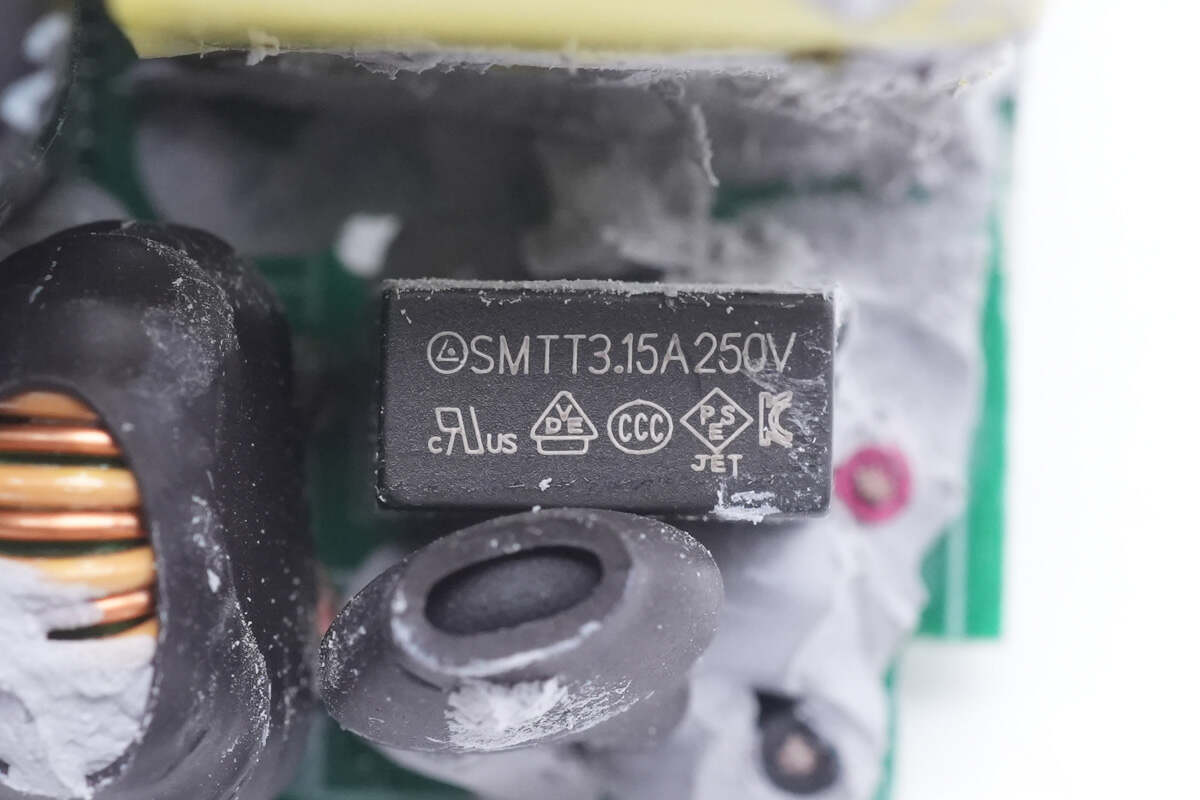

輸(shu)入端延時保險絲規格為3.15A 250V。

NTC熱敏電阻用于(yu)抑(yi)制充電器插電的(de)浪涌電流。

共模電(dian)感外套熱縮管(guan)絕緣。

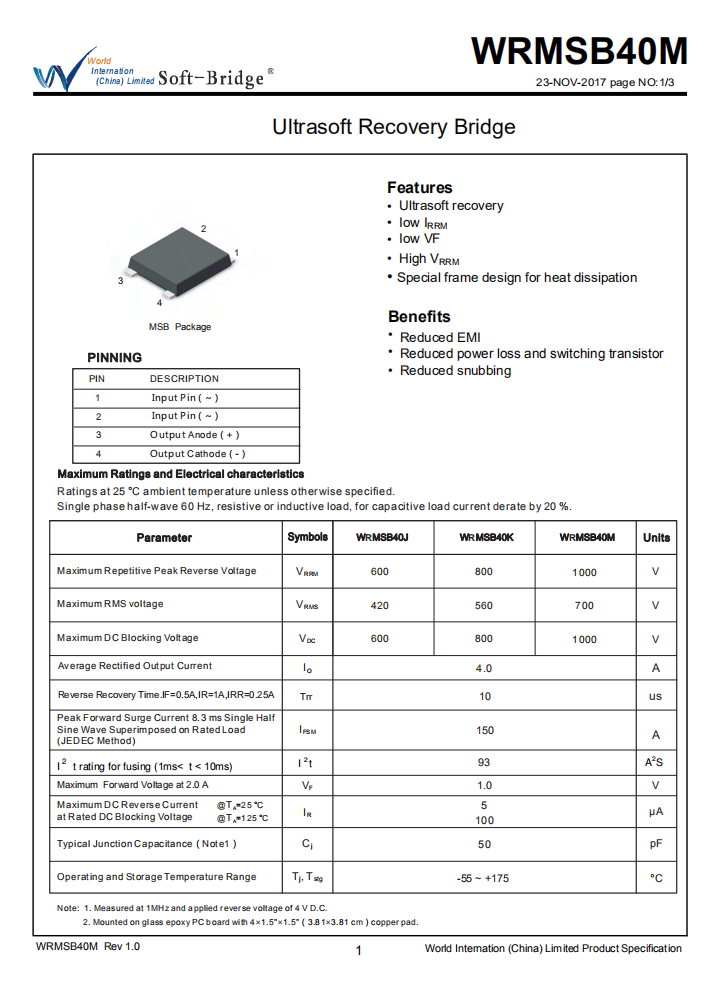

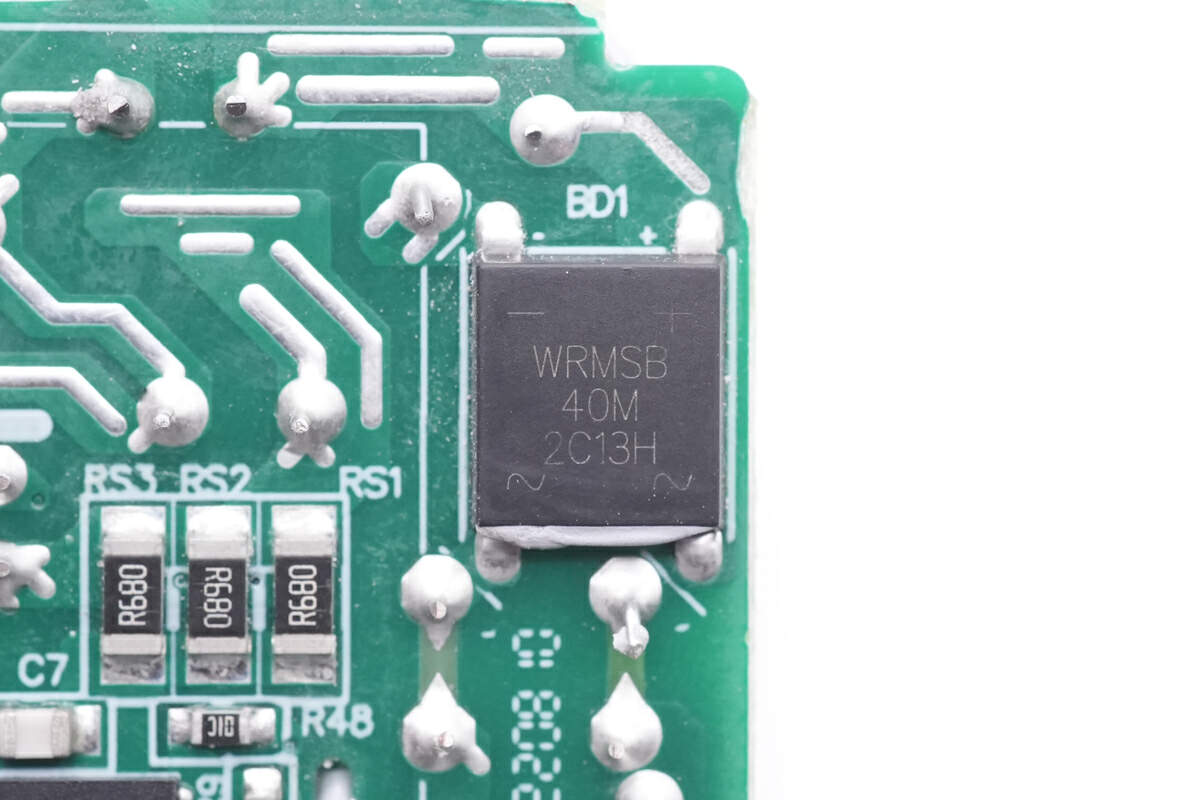

輸(shu)入端(duan)WRMSB40M整流橋來(lai)自深圳市沃爾德實業有限公司，規格為4A 1000V。WRMSB40M這顆軟橋通過較軟的恢復曲線，比(bi)較平滑的關斷特(te)性，可以降低二極管結電容達到非(fei)常少的諧波振(zhen)蕩產生的效果。

沃(wo)爾(er)德(de) WRMSB40M 詳細資(zi)料。

充電頭網了解到，沃爾德(de)軟橋(qiao)還被OPPO 50Ｗ餅干氮化鎵快充、鴻(hong)達順(shun)65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多(duo)多(duo)30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認(ren)可(ke)。

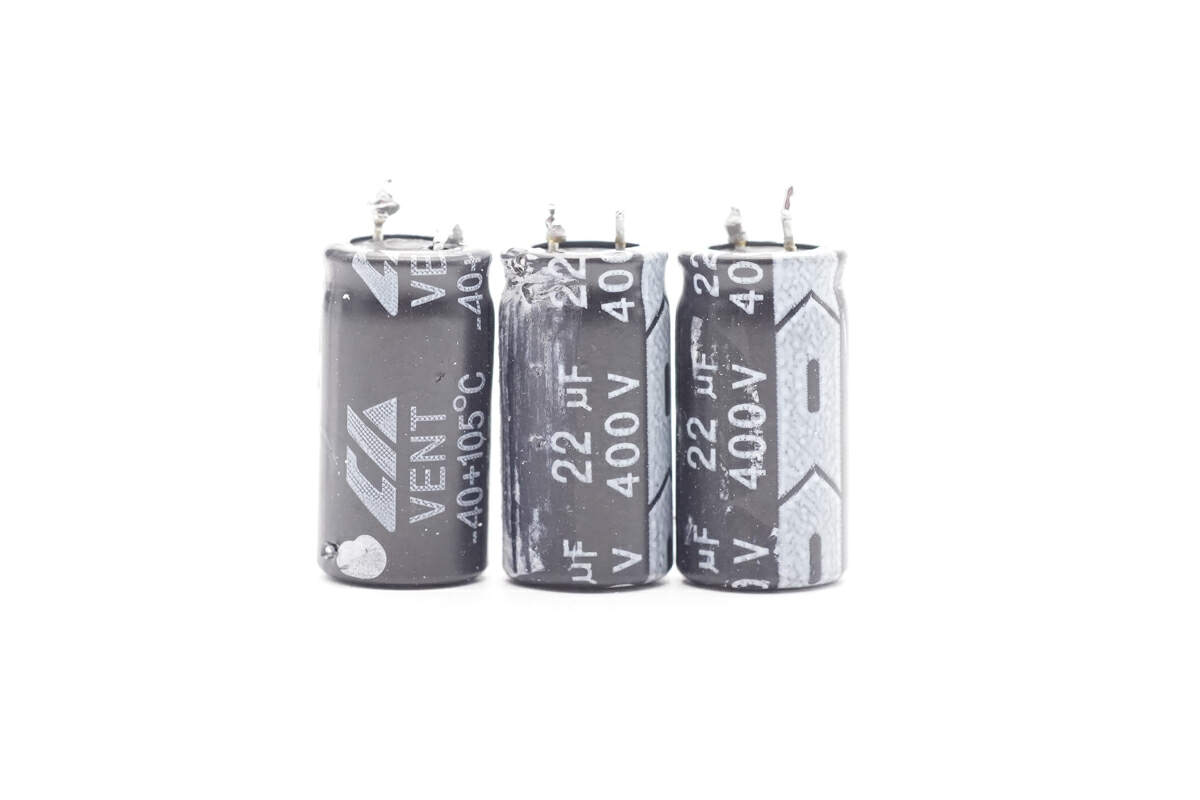

三顆高(gao)壓濾波(bo)電容(rong)規格均為22μF 400V。

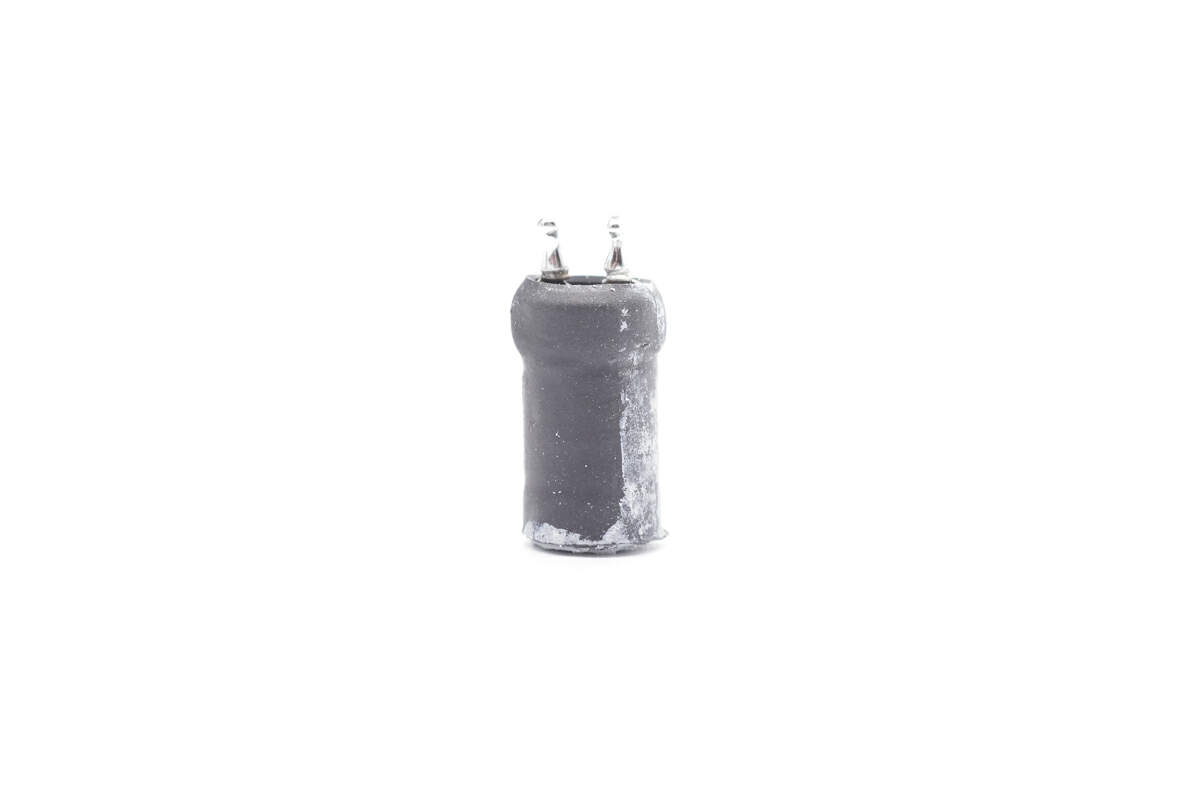

差模電(dian)感采用(yong)熱縮管包裹絕(jue)緣。

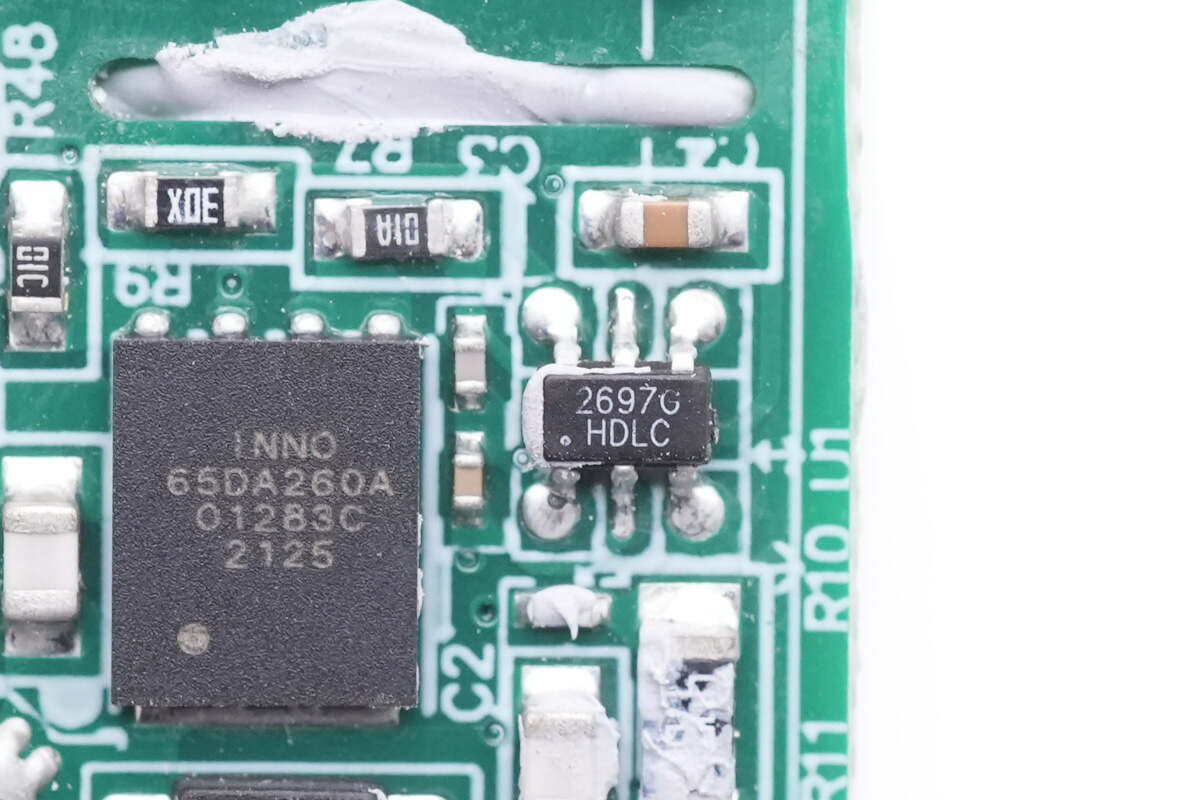

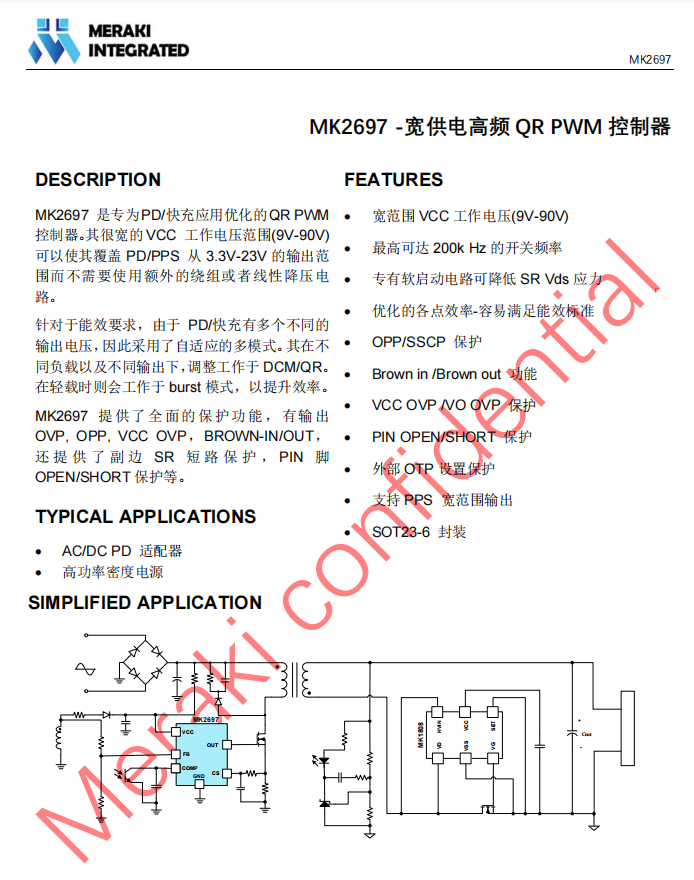

，這是專為PD/快充(chong)應用優(you)化的QR PWM控制器。該控制器寬VCC工(gong)作電壓范圍(9V-90V) 可以(yi)使(shi)其(qi)覆蓋(gai)PD/PPS從3.3V-23V的輸出范 圍而(er)不需要使(shi)用額外的輔助繞(rao)組或(huo)者線(xian)性降壓電路(lu)。

MK2697采(cai)用了(le)茂睿芯自主知識產權的(de)驅動技術，同步優化初(chu)級和次(ci)級功率(lv)管電壓應(ying)力(li)。高達200kHz的(de)工作頻(pin)(pin)率(lv)，支持高頻(pin)(pin)小體積的(de)PD快充電源設計。

針(zhen)對于能(neng)效要求(qiu)，由于PD/快(kuai)充有多(duo)個不(bu)(bu)(bu)(bu)同的(de)輸出(chu)電壓(ya)，因(yin)此(ci)MK2697采(cai)用了(le)自適(shi)應的(de)多(duo)模式。其在不(bu)(bu)(bu)(bu)同負載以(yi)及不(bu)(bu)(bu)(bu)同輸出(chu)下(xia)，調整工(gong)作于(yu)不(bu)(bu)(bu)(bu)同頻(pin)率(lv)的(de)QR模式。在輕載時則會工(gong)作于(yu)burst模式，以(yi)提升(sheng)效(xiao)率(lv)。

MK2697提(ti)供了(le)全面的(de)保(bao)(bao)護(hu)(hu)功能，有輸出OVP、OPP、VCC、OVP、BROWN-IN/OUT， 還提(ti)供了(le)副邊SR短路(lu)保(bao)(bao)護(hu)(hu)， PIN腳OPEN/SHORT保(bao)(bao)護(hu)(hu)等豐富的(de)保(bao)(bao)護(hu)(hu)功能。

充電(dian)頭網(wang)拆(chai)解(jie)了解(jie)到，采用茂睿芯快充方案的(de)還有、倍思QC5 100W氮化鎵充電器、REMAX 20W 1A1C快充充電器、air-J 18W 1A1C快充充電器、諾基亞20W PD快充、海陸通20W PD快充、大麥(mai)20W PD快充等產品采用(yong)。

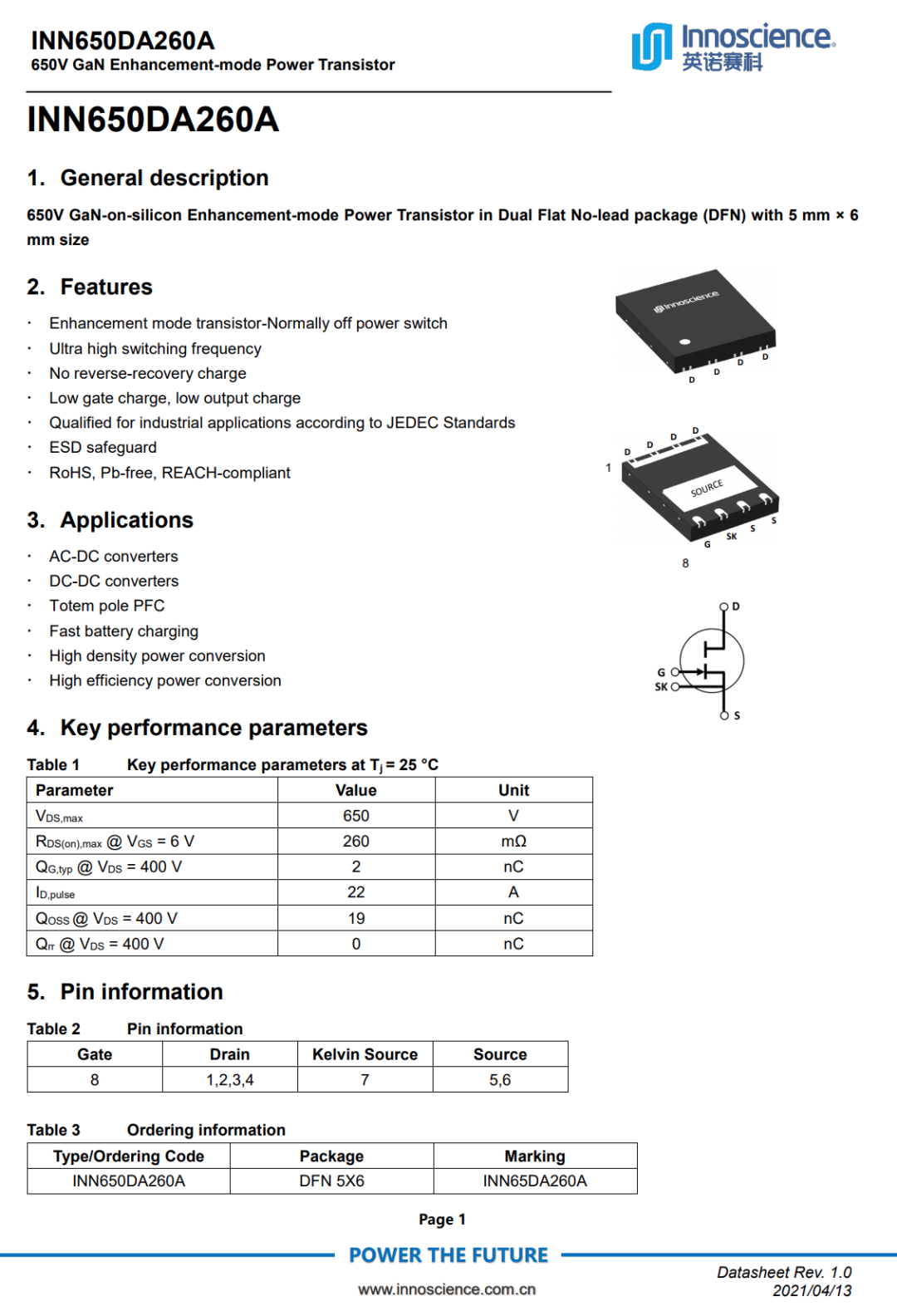

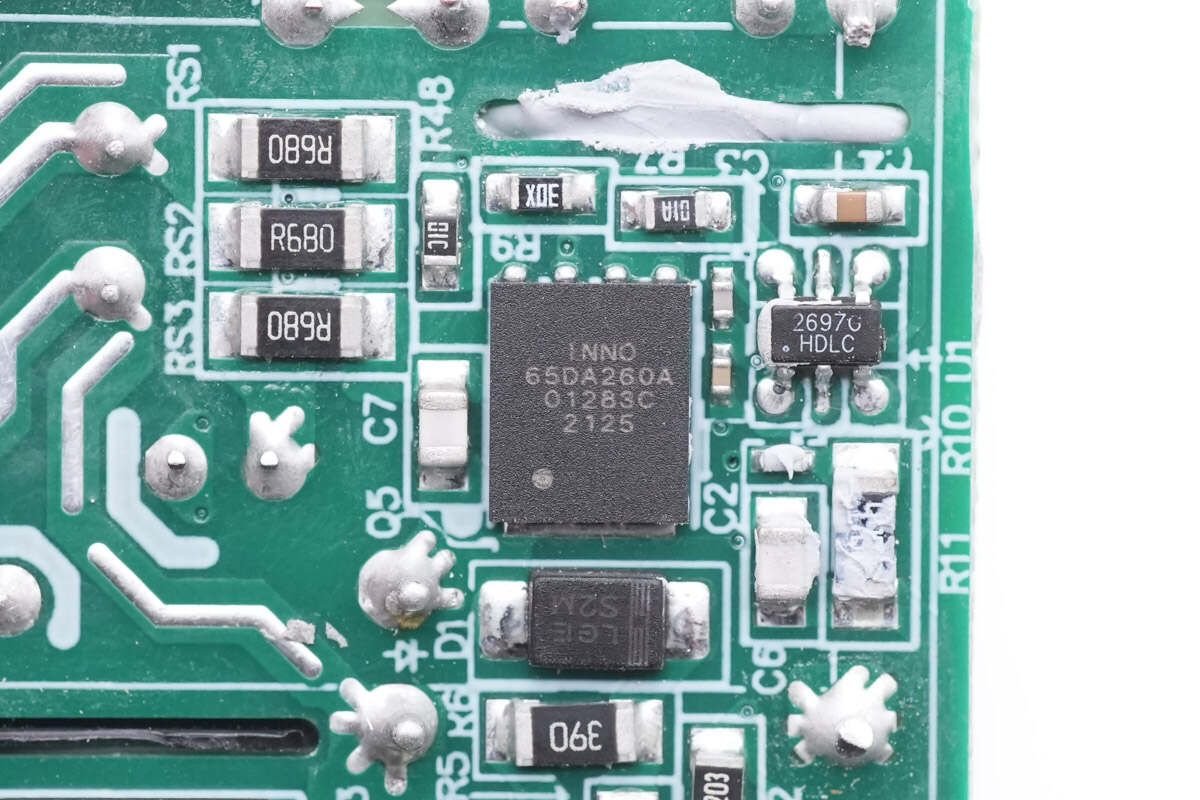

開關(guan)管來自英諾(nuo)賽科，型號為INN650DA260A，這(zhe)是一顆(ke)高性(xing)價比、耐壓(ya)650V的氮(dan)化(hua)鎵高壓(ya)單管，瞬態耐壓(ya)750V，得益(yi)于(yu)工藝改(gai)進，性(xing)能有明顯的提升，適用(yong)于(yu)65-120W的反激架構，120-200W的LLC架構。

INN650DA260A支(zhi)持超高開關頻率，無反(fan)向恢復電荷，具有極低的(de)柵極電荷和(he)輸出電荷，符(fu)(fu)合(he)JEDEC標準的(de)工業應用要求，內置ESD保護，符(fu)(fu)合(he)RoHS、無鉛、歐盟REACH法規。

充電(dian)頭(tou)網拆解了解到，英諾賽科氮化(hua)鎵功率開關(guan)管還(huan)有INN650DA02、INN650DA04等型號，并被SPRUCE 140W 3C1A無線充二合一充電座、安(an)述240W氮化鎵+碳化硅適配器、QCY 65W 2C1A氮化鎵快充、聯想小新(xin)100W雙C口氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、紅魔(mo)手機6 Pro標配120W PD氮化鎵快充、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、魅族65W氮化鎵充電器等多款產品采用，芯片質(zhi)量獲得(de)市場認可。

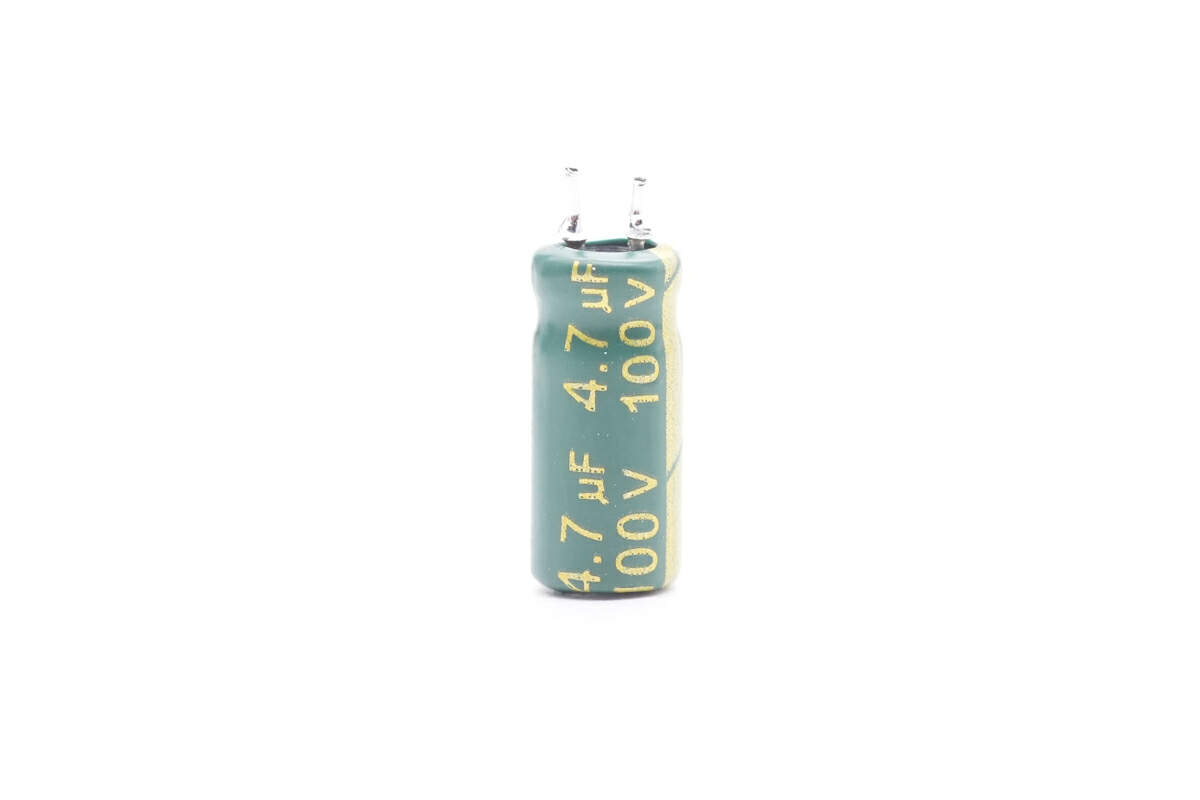

為(wei)主控芯片供電的電解電容規格為(wei)4.7μF 100V。

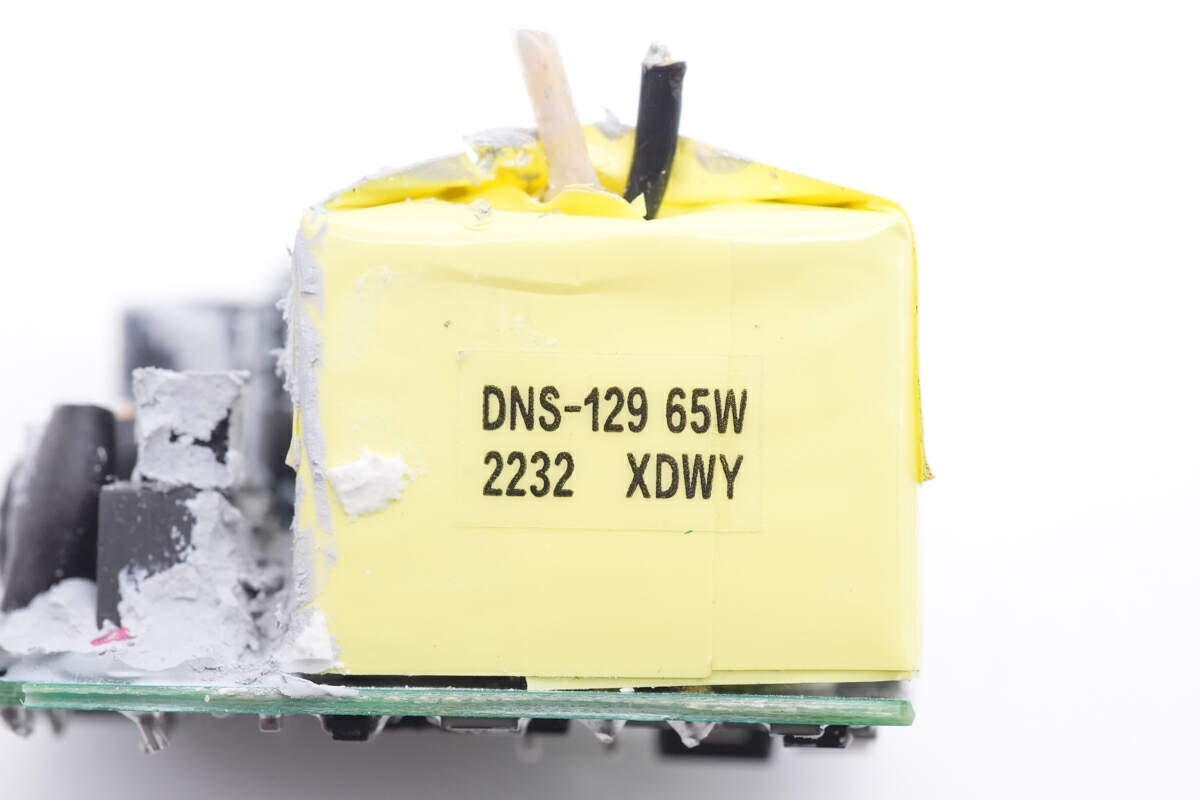

變壓器標注(zhu)65W功率(lv)，嚴密纏繞膠(jiao)帶絕緣(yuan)。

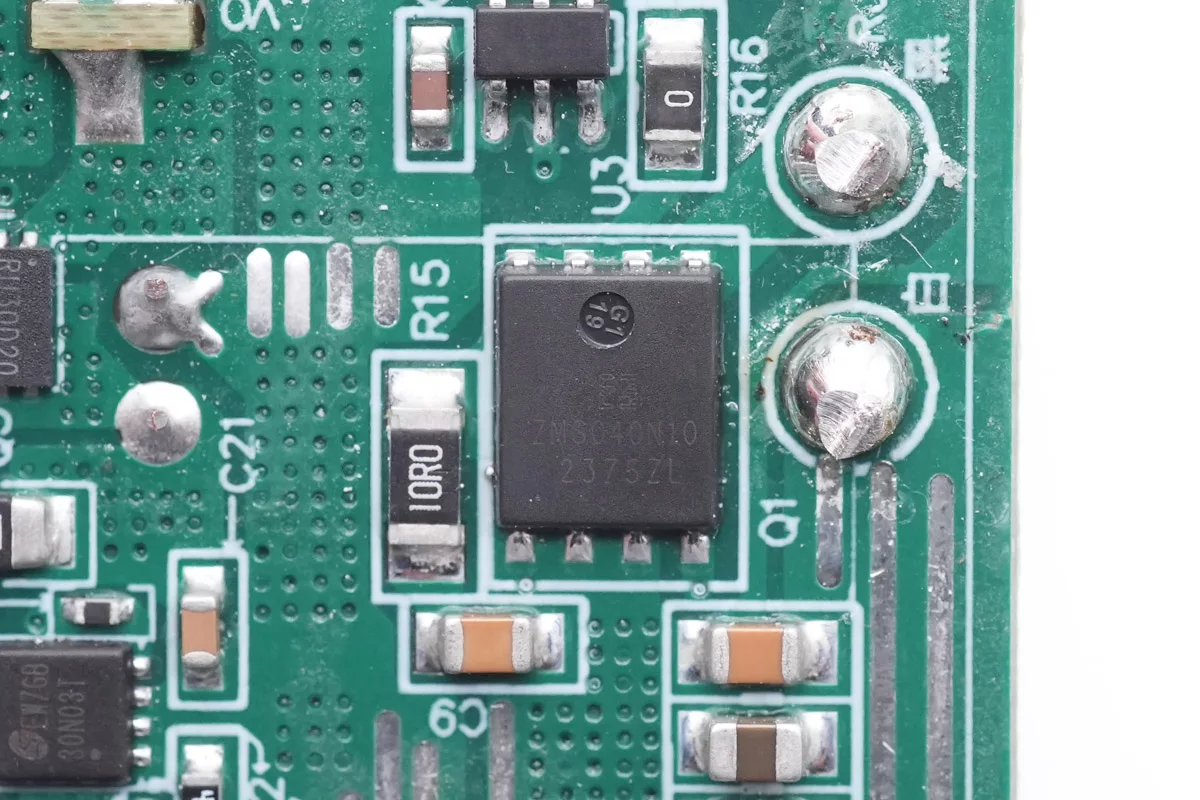

同步(bu)整流管來自真(zhen)茂(mao)佳，型號ZMS040N10N，是(shi)一顆耐壓100V，導阻4mΩ的NMOS，采用(yong)DFN5*6封裝。

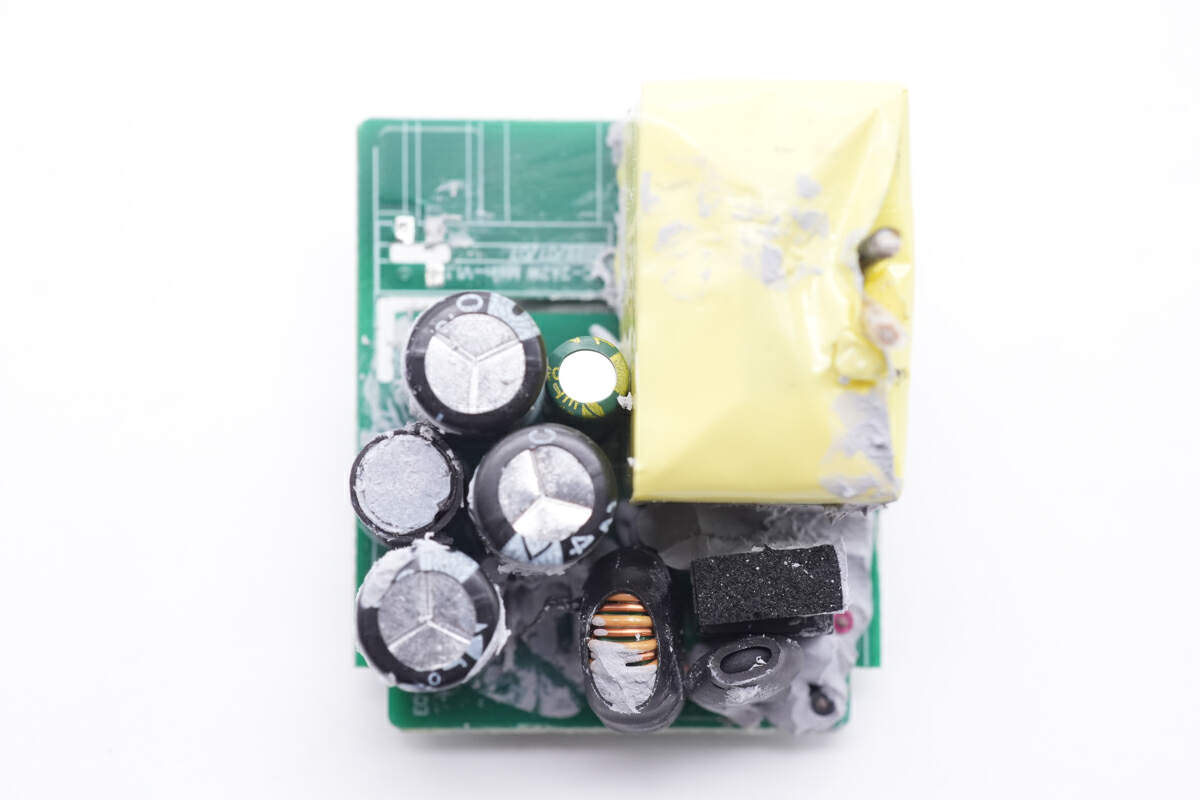

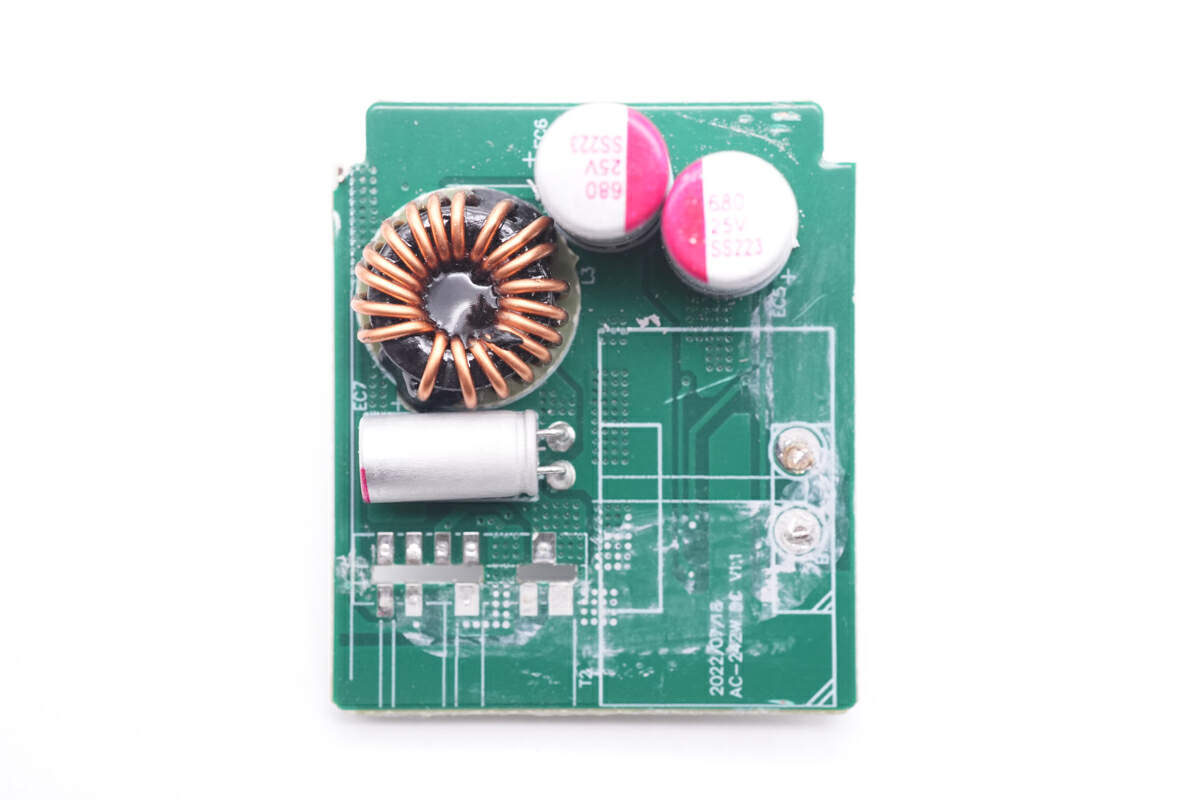

小板正面(mian)焊接三(san)顆固態(tai)電容和磁環降(jiang)壓電感。

兩顆固(gu)態電容來自揚州升陽電子，規(gui)格為(wei)680μF 25V。

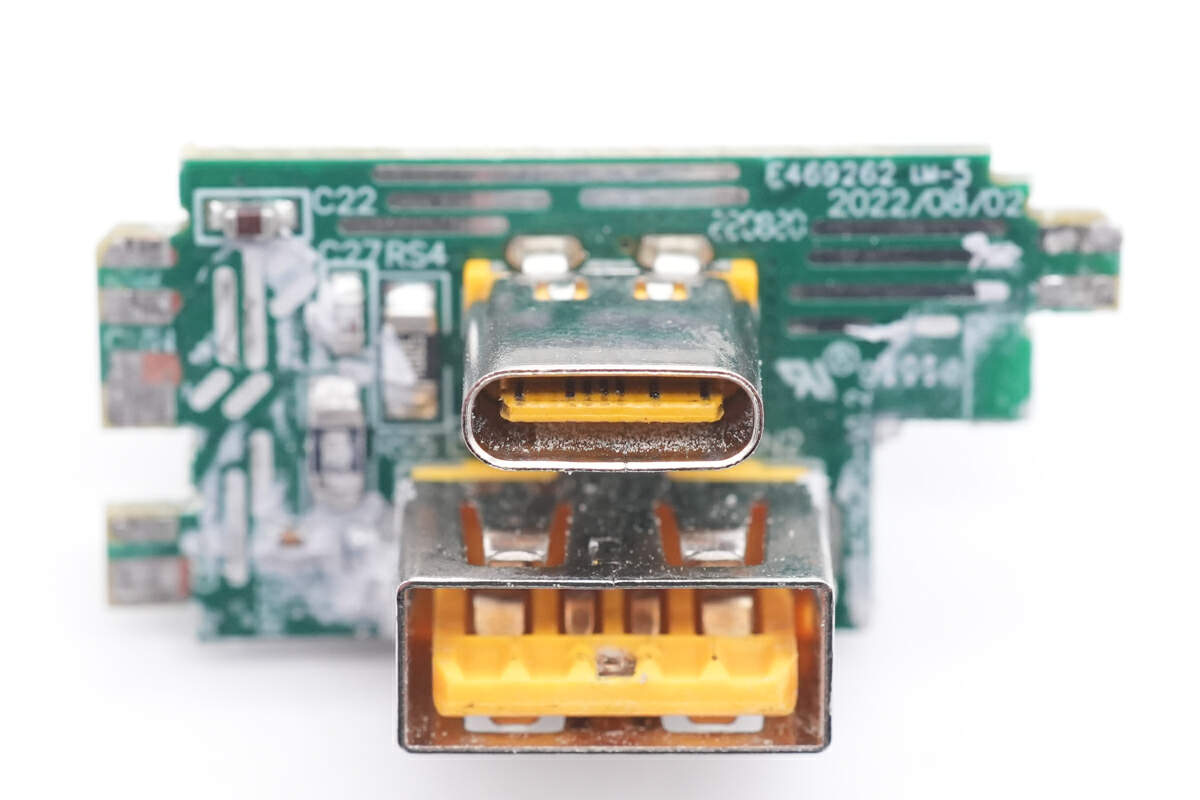

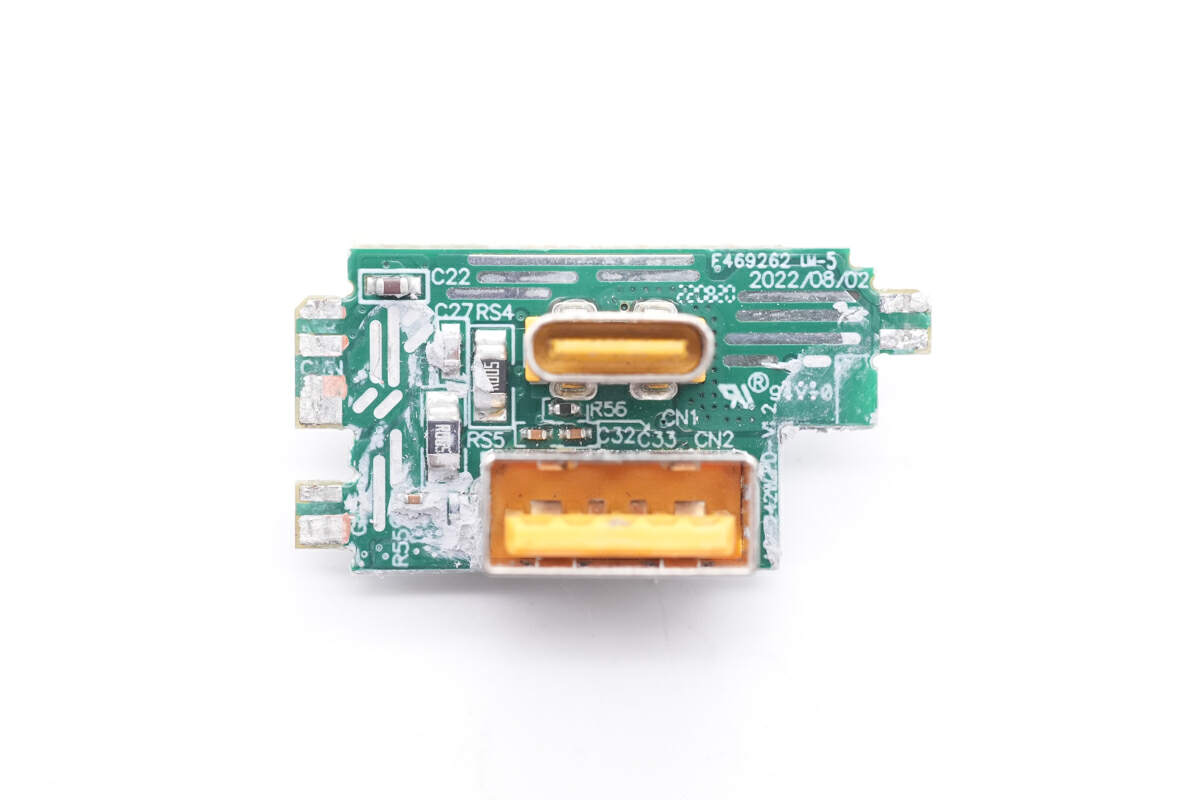

在輸出(chu)小板上焊接USB-C和USB-A母座。

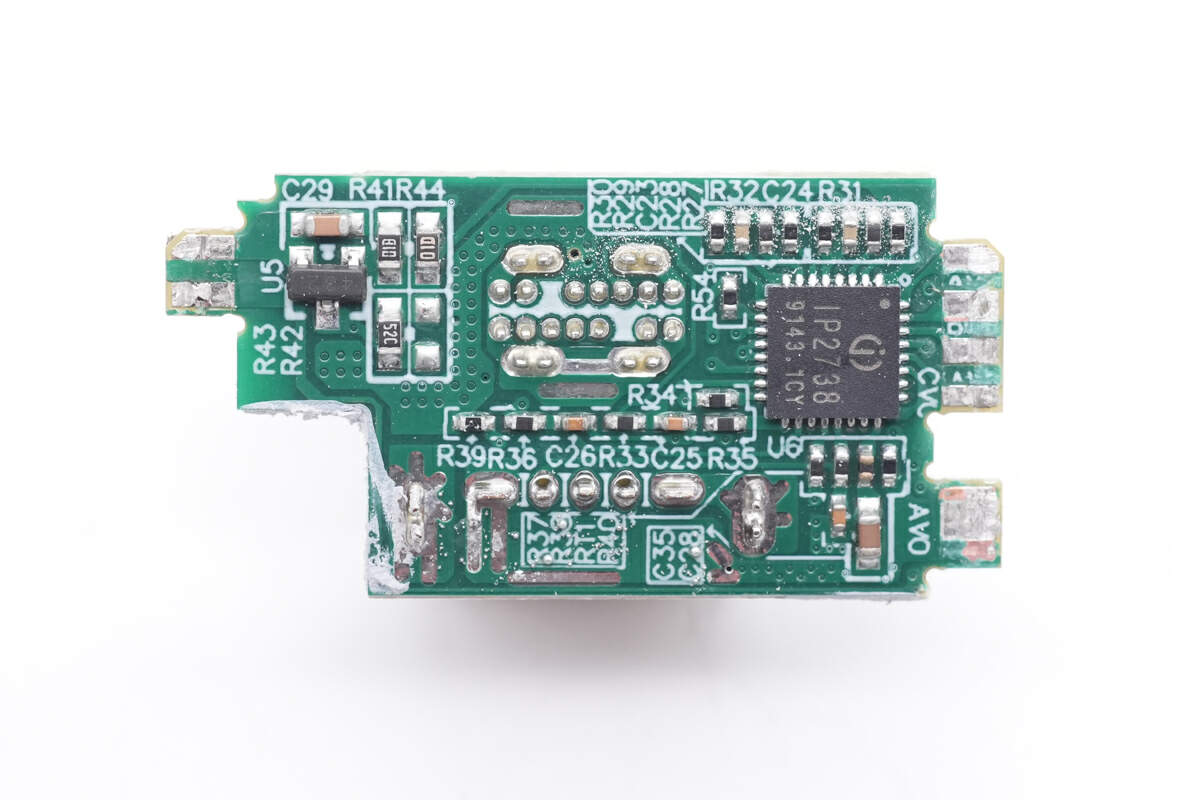

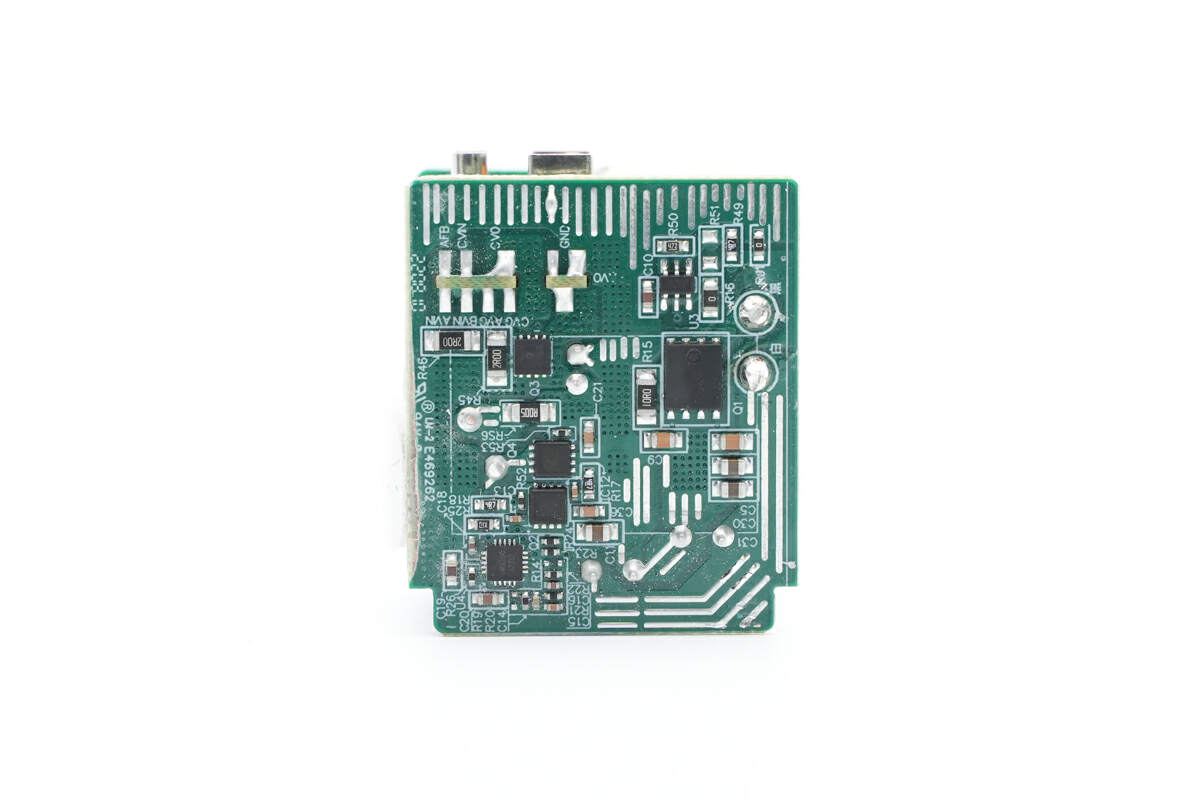

小板(ban)背面(mian)焊(han)接協議芯(xin)片，兩個母(mu)座(zuo)均(jun)為過(guo)孔焊(han)接固(gu)定(ding)。

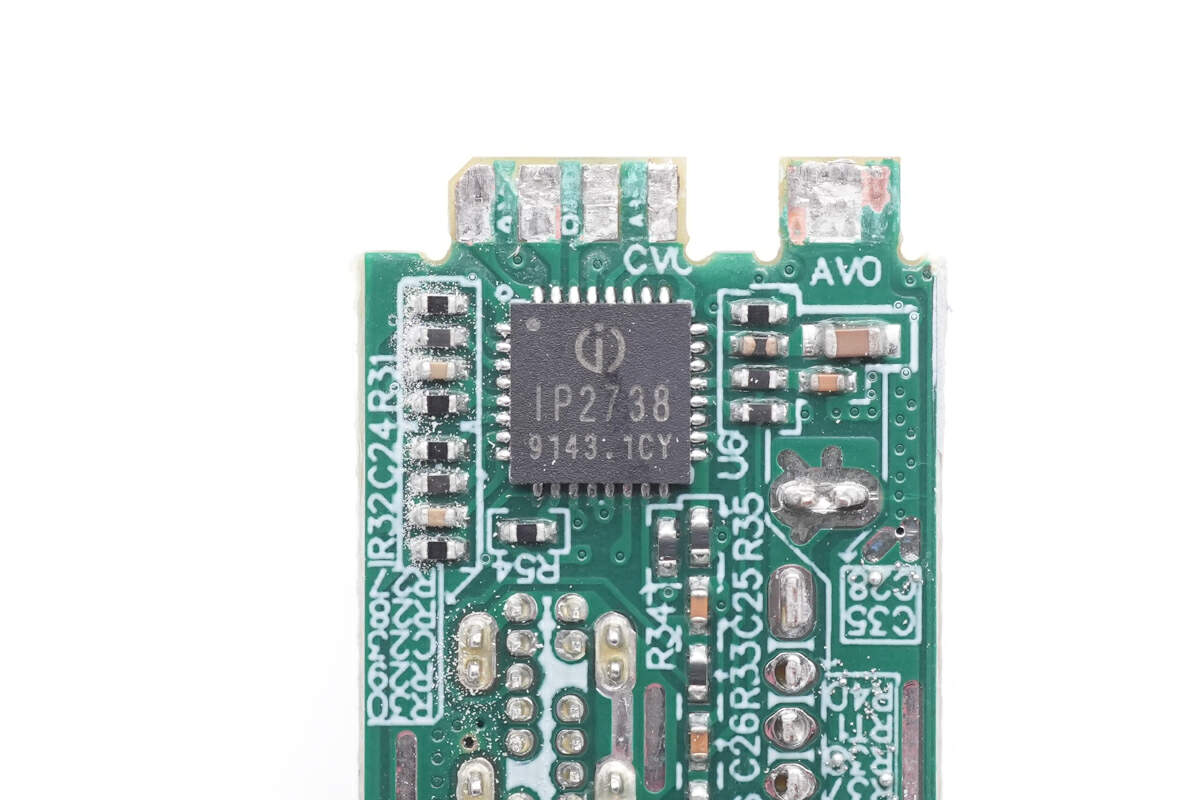

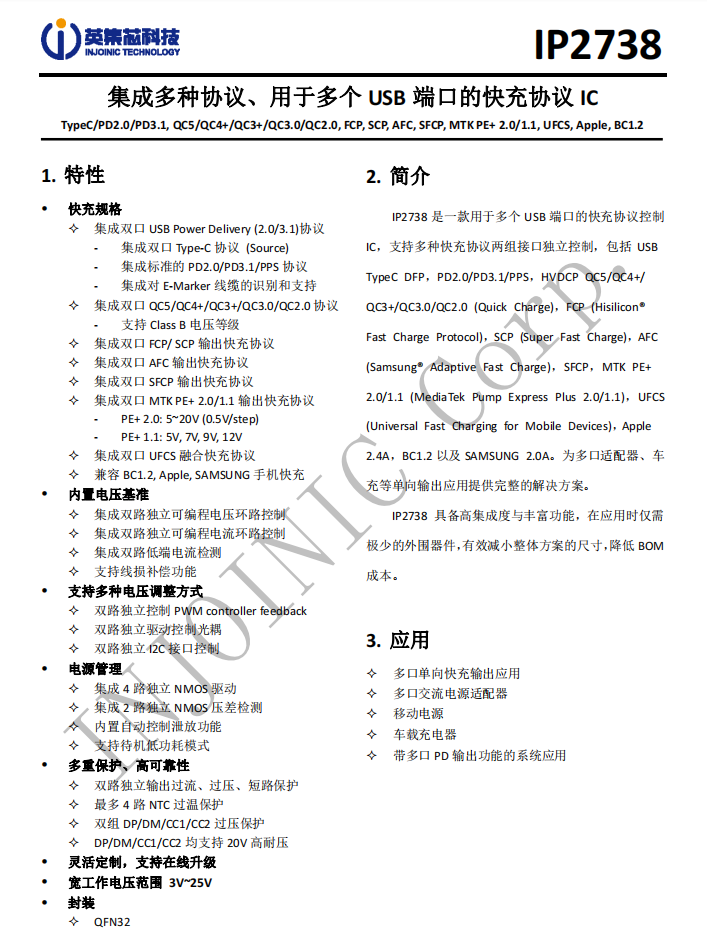

協(xie)議芯片采用(yong)英集芯IP2738，兩(liang)(liang)個接(jie)口(kou)輸出(chu)均(jun)由其控(kong)制。IP2738是(shi)一顆雙(shuang)路協議(yi)芯片，支持(chi)(chi)(chi)雙(shuang)口(kou)18-140W快充應用，具備(bei)(bei)獨立的反饋(kui)控(kong)制，具備(bei)(bei)獨立的USB PD控(kong)制，相當(dang)于(yu)兩(liang)(liang)顆IP2736整(zheng)合(he)到一顆芯片內部，快充規格與IP2736相同。支持(chi)(chi)(chi)USB PD3.1 28V EPR檔位，并支持(chi)(chi)(chi)PD3.0/PPS等(deng)豐富全面的快充協議(yi)，兼(jian)容性(xing)非常好(hao)。

英集芯IP2738內置四路(lu)獨立的NMOS驅(qu)動，可(ke)用(yong)于多個接(jie)口輸出控制(zhi)，控制(zhi)多個VBUS開關管進行輸出端口切換以及兩路(lu)電源并聯控制(zhi)，并且支持(chi)雙路(lu)獨立的過(guo)流、過(guo)壓以及短路(lu)保護，確(que)保使用(yong)安全(quan)。

充電頭網(wang)了解(jie)到，英集芯IP2738此前已被、、、，英集芯的其它系(xi)列快充芯片已被小米、華(hua)為、三星等大品牌的產品使(shi)用(yong)，性能質量獲(huo)得(de)客戶的高度(du)認可。

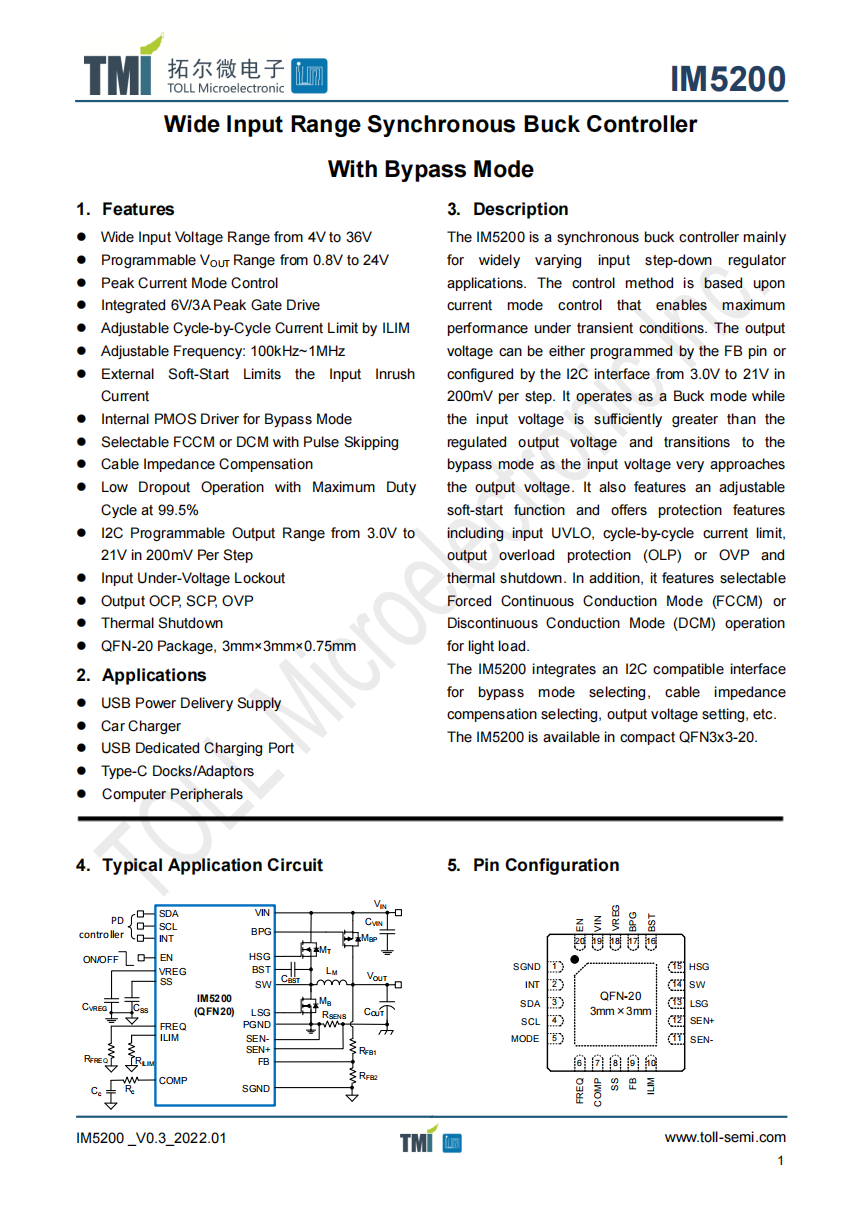

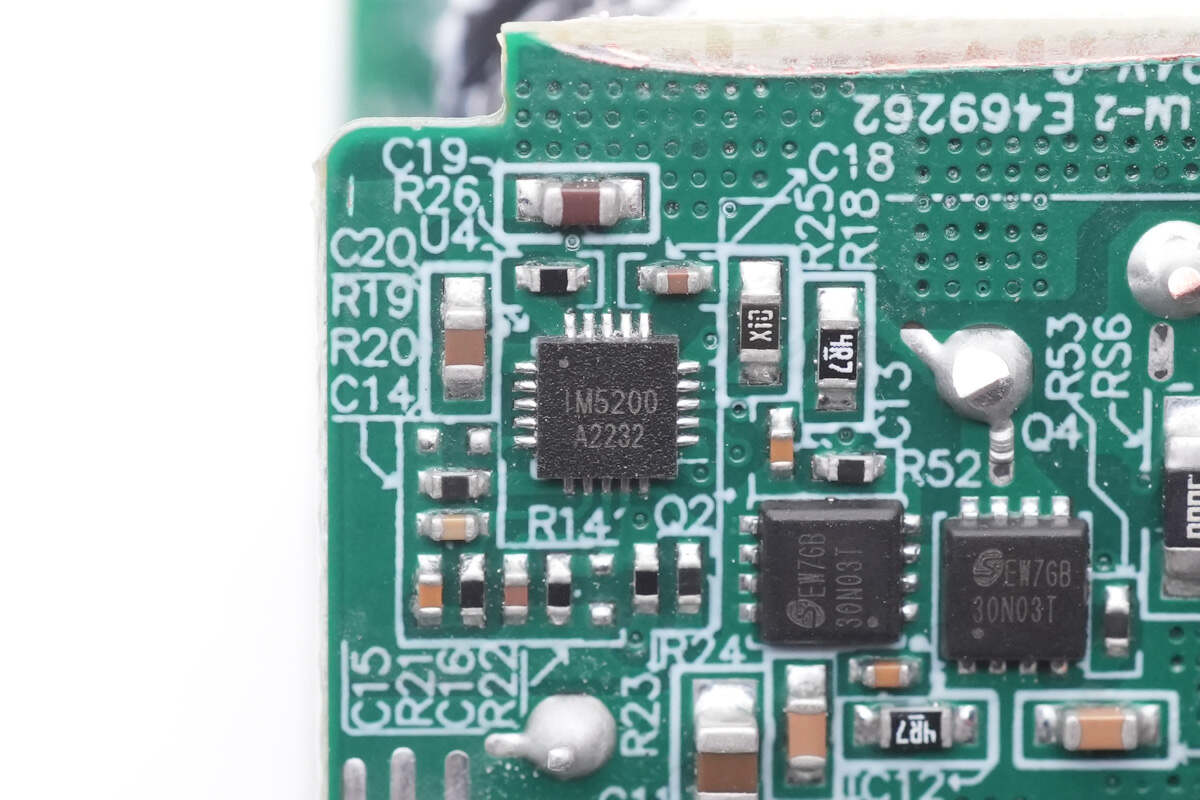

小板背面焊接(jie)同(tong)步降(jiang)壓轉(zhuan)換器，來自拓爾(er)微，型(xing)號(hao)IM5200，是一款同步高效buck控制器，主要(yao)用于寬(kuan)輸入的buck應用。其控制方式(shi)為峰(feng)值電(dian)流控制模式(shi)，可在瞬(shun)態條件下實現最優性能。輸出電(dian)壓(ya)支(zhi)(zhi)持(chi)電(dian)阻分(fen)壓(ya)設置(zhi)(zhi)和I2C配(pei)置(zhi)(zhi)，芯片(pian)支(zhi)(zhi)持(chi)多種保護功能。

拓爾微 IM5200 詳細資料。

兩顆同步降(jiang)壓開關管(guan)來(lai)自美浦森，型號SLN30N03T，是一顆耐(nai)壓30V的(de)NMOS，導阻(zu)為6mΩ，采用DFN3*3封(feng)裝。

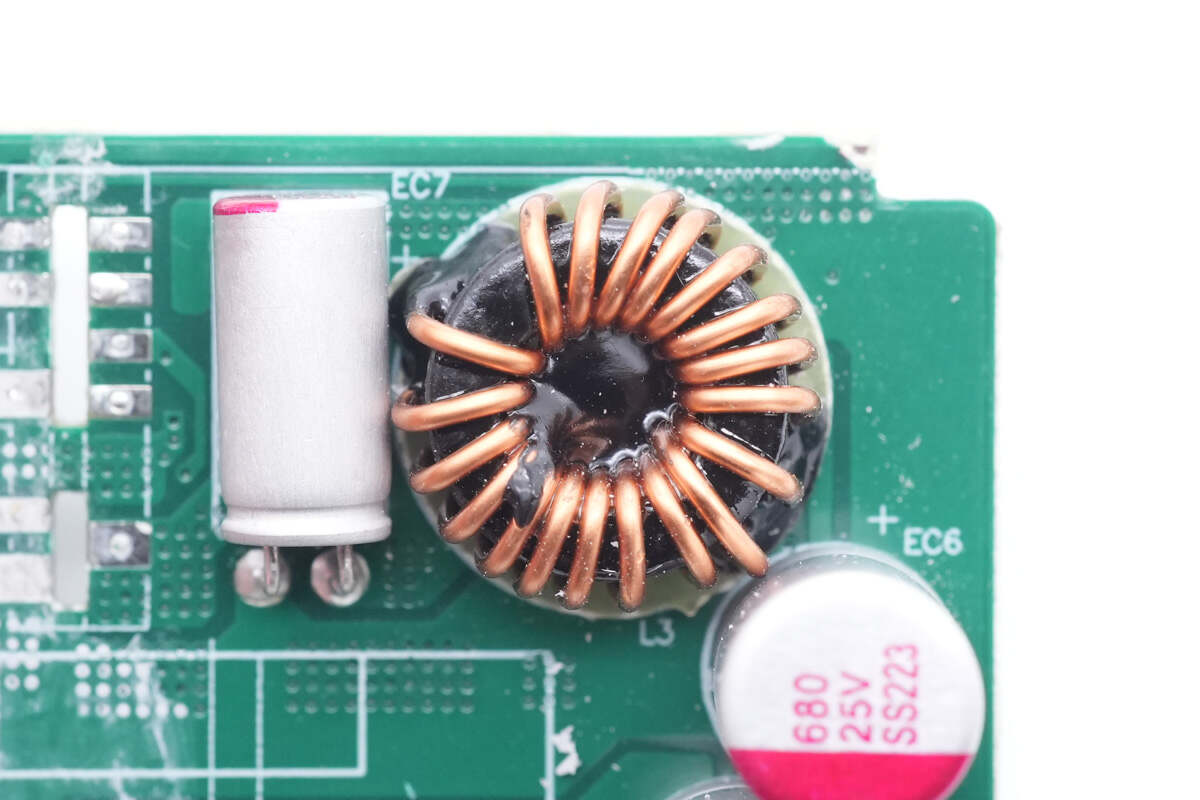

降壓電感采用磁環繞(rao)制(zhi)，底部采用電木板絕緣(yuan)。

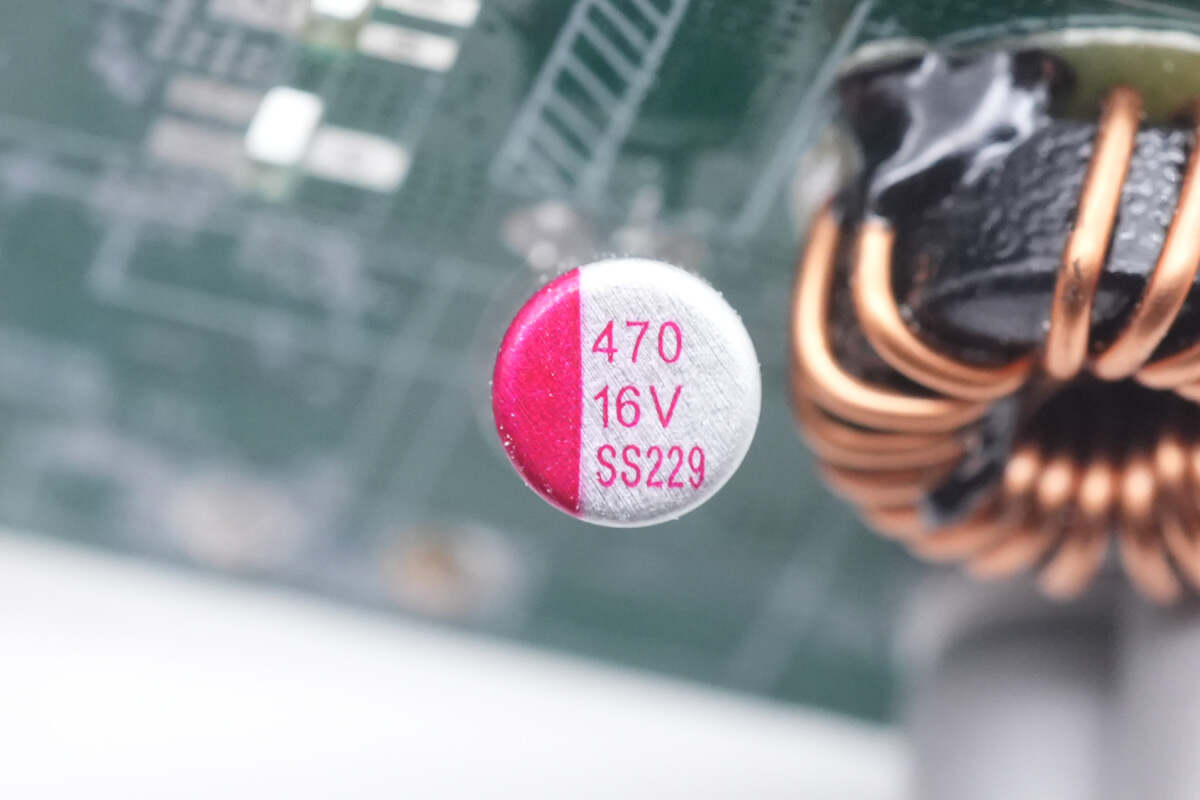

輸出(chu)濾波電容來自揚州升陽電子，規格為470μF 16V。

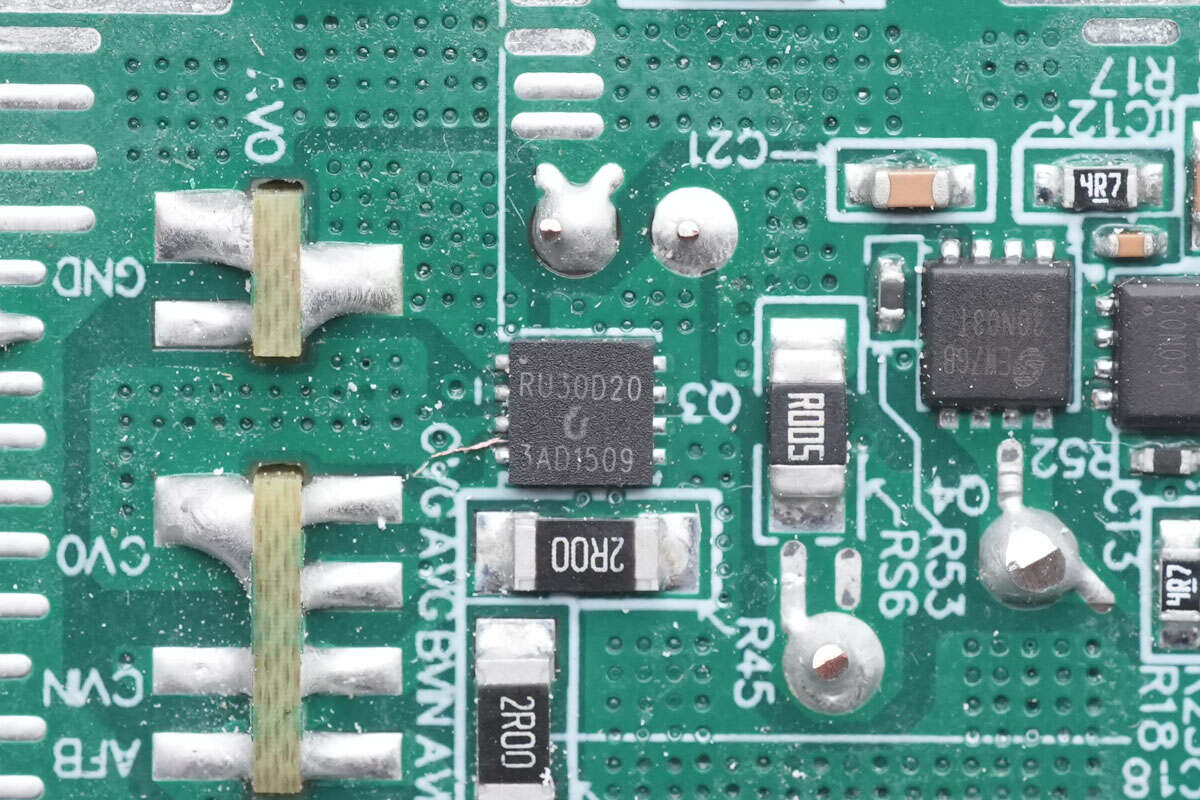

輸(shu)出VBUS開關(guan)管來自銳駿半導體，型號(hao)RU30D20，是一顆(ke)雙NMOS，耐壓(ya)30V，導阻8.5mΩ，使用PDFN3333封裝(zhuang)。

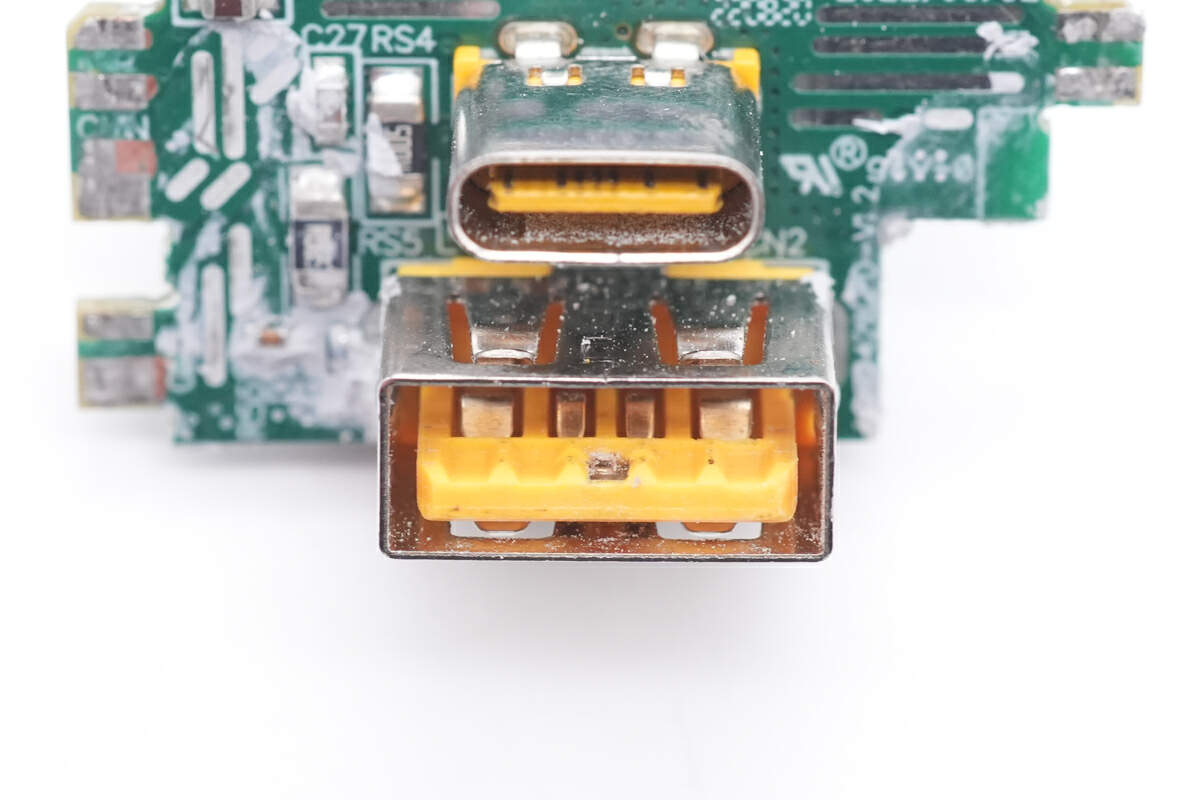

USB-C母座垂直焊接固定，黃色膠芯(xin)不(bu)露銅(tong)。

USB-A母座前端帶有特殊(shu)觸點，正負(fu)極加寬設計。

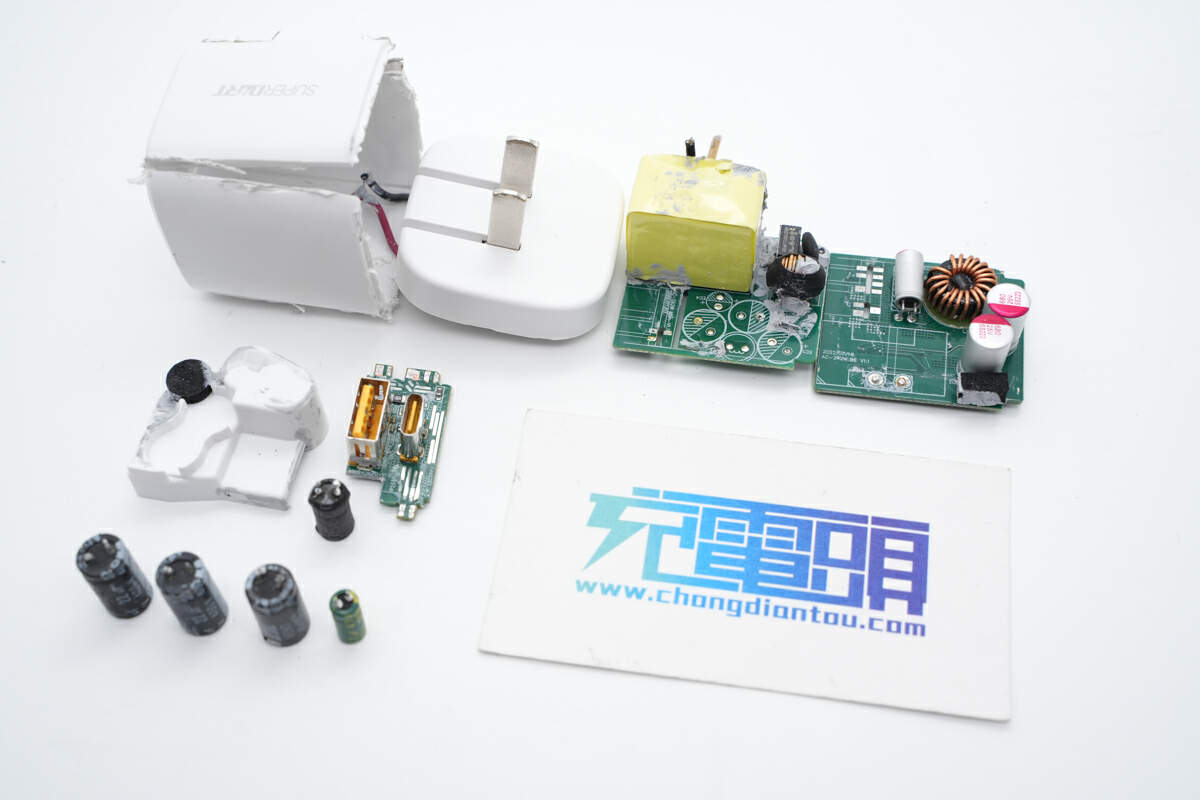

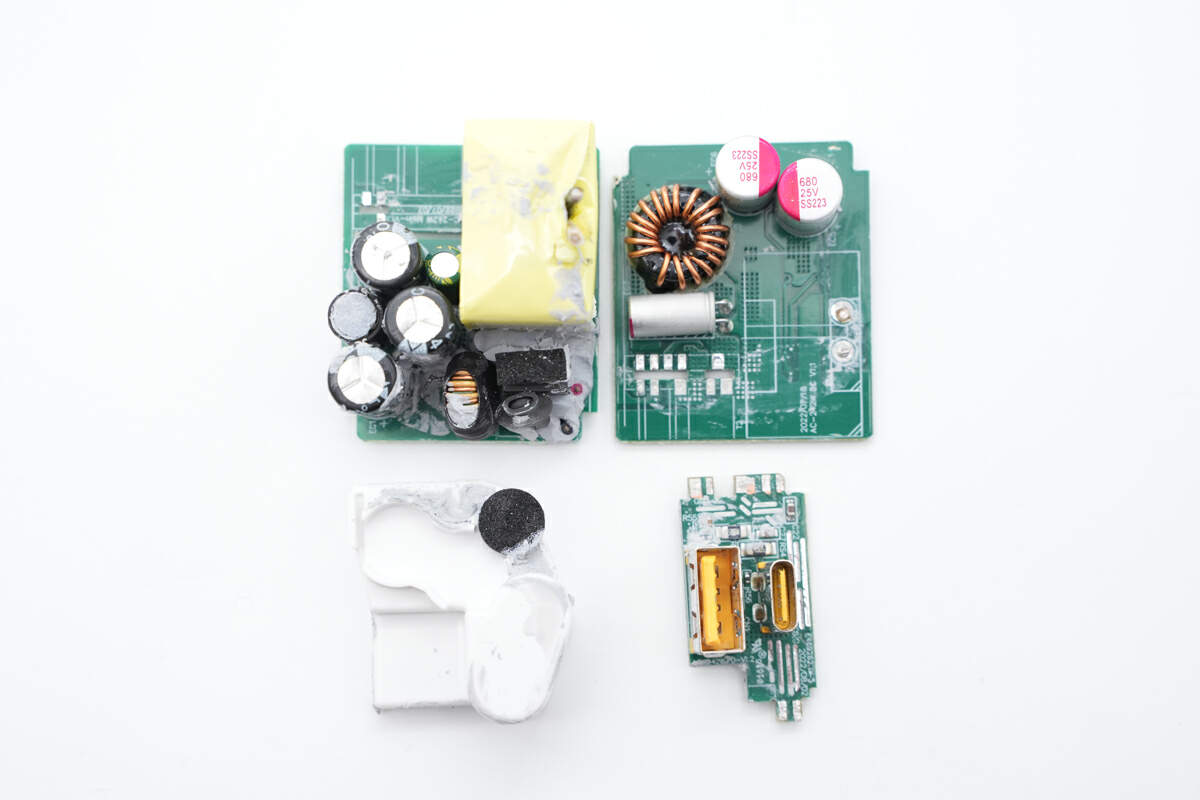

全部拆解一覽，來張全家福。

充電頭網拆解(jie)總結

真我推出的這款67W氮(dan)化鎵充(chong)電(dian)器(qi)采用(yong)白色機(ji)身(shen)，配合折疊(die)插腳涉(she)及，便攜(xie)好用(yong)。充(chong)電(dian)器(qi)USB-C口(kou)支(zhi)持67W PD快(kuai)充(chong)和PPS快(kuai)充(chong)，USB-A口(kou)支(zhi)持OPPO私有65W快(kuai)充(chong)，兩個接(jie)口(kou)均可(ke)滿足OPPO手機(ji)快(kuai)充(chong)，同時USB-C接(jie)口(kou)支(zhi)持對筆記(ji)本(ben)電(dian)腦(nao)充(chong)電(dian)，兼容性還是(shi)不錯的。

充電頭(tou)網通(tong)過(guo)拆解了解到，這款充電器(qi)內部采用三塊PCB組合焊接，整流橋與氮化(hua)鎵開關管分散(san)布置，降(jiang)低溫升。內部采用茂睿芯(xin)MK2697氮化(hua)鎵主控(kong)(kong)芯(xin)片搭配(pei)英諾賽科INN650DA260A氮化(hua)鎵開關管，輸出采用英集(ji)芯(xin)IP2738雙口(kou)協議芯(xin)片搭配(pei)拓爾(er)微IM5200同步降(jiang)壓控(kong)(kong)制器，實(shi)現雙口(kou)快充。
